Model No. WF70C9SYAB4MNC1B
►Boyut : 7 inç (Portre modu)
►Çözünürlük : 280x1424 piksel
►Görünüm yönü : IPS
►Ara yüz : MIPI DSI
►Sürücü Entegresi : OTA7290N-C
►Kontrol Kartı : Hayır
►Parlaklık(cd/m²) : 800
►Delikli Çerçeve: Hayır
►Dokunmatik Ekran: Kapasitif Dokunmatik Panel (PCAP) + Optik Bağlantı
►Dokunma Noktası Sayısı: 5

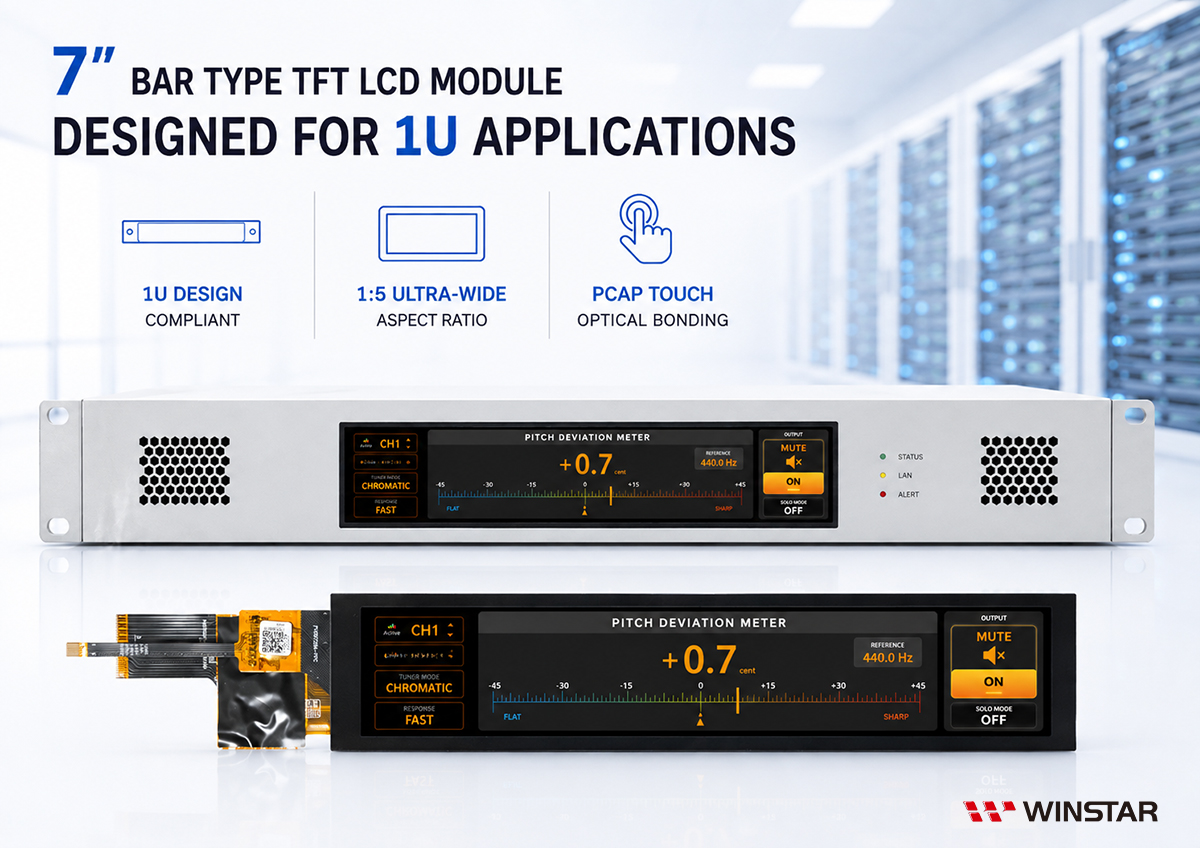

WF70C9SYAB4MNC1B, 7 inç bar tip TFT LCD modül olup 280x1424 çözünürlük, IPS geniş görüş açısı, 4-Lane MIPI DSI arayüzü ve projeksiyon kapasitif dokunmatik panel (PCAP) ile Optical Bonding teknolojisini bir araya getirir. Optical Bonding yapısı, iç yansımaları azaltarak ekranın okunabilirliğini artırırken kararlı dokunmatik performansı sağlar.
1U şasi yükseklik gereksinimlerini karşılayacak şekilde tasarlanan bu modül, 1:5 ultra geniş en-boy oranı sayesinde sınırlı montaj yüksekliğinde geniş bir görüntüleme alanı sunar. Tipik 800 cd/m² parlaklığa sahip Normally Black TFT paneli ile kompakt HMI sistemleri için yüksek görünürlük sağlar.
Görüntü birimi, OTA7290N-C sürücü entegresini (veya eşdeğerini) kullanırken, PCAP dokunmatik panel GT911 kontrolcüsünü (veya eşdeğerini) içerir ve I²C arayüzünü destekler. Ayrıca 5 noktalı çoklu dokunma özelliğine sahiptir. -20°C ile +70°C çalışma sıcaklığı aralığı sayesinde bu modül; 1U rack sistemleri, sunucu yönetim arayüzleri, ağ ekipmanları, endüstriyel kontrol sistemleri ve gömülü HMI uygulamaları için uygundur.
| Kalem | Ölçü | Birim |
|---|---|---|
| Boyut | 7.0 | inç |
| Nokta Matrisi | 280 x RGB x 1424(TFT) | dots |
| Modül ölçüleri | 38.2(H) x 186.62(V) x 5.76(D) | mm |
| Aktif alan | 33.60 (H) x 170.88(V) | mm |
| Nokta sıklığı | 0.12(H) x 0.12(V) | mm |
| LCD Tipi | TFT, Siyah, İletici | |
| Görüş Açısı | 80/80/80/80 | |
| Görünüm Oranı | 1:5 | |
| Sürücü Entegresi | OTA7290N-C | |
| Arayüz | 4-Lanes MIPI | |
| CTP Sürücü Entegresi | GT911 | |
| CTP Arayüz | I2C | |
| CTP FW Sürümü | 70 | |
| CTP Çözünürlüğü | X:1424 , Y:280 | |
| Backlight Tipi | LED, Beyaz | |
| Dokunmatik Panel | Kapasitif Dokunmatik Panel (CTP) | |
| Yüzey | Parlama | |
| Kalem | Sembol | Minumum Deger | Tipik Deger | Maksimum Deger | Birim |
|---|---|---|---|---|---|
| Çalışma Sıcaklığı | TOP | -20 | － | +70 | ℃ |
| Saklama Sıcaklığı | TST | -30 | － | +80 | ℃ |
| Kalem | Sembol | Minumum Deger | Tipik Deger | Maksimum Deger | Birim |
|---|---|---|---|---|---|
| Analog besleme gerilimi | VCC | 3.0 | 3.3 | 3.6 | V |
| Analog besleme akımı | ICC | － | 115 | 175 | mA |
| Mantıksal giriş voltajı | VIH | 0.7*VCC | － | VCC | V |
| VIL | GND | － | 0.3*VCC | V | |
| CTP Beslemesi | VDDT | 2.8 | 3.3 | 3.6 | V |
| IDDT | － | 12.2 | 20 | mA |
| Parametr | Sembol | Minumum Deger | Tipik Deger | Maksimum Deger | Birim |
|---|---|---|---|---|---|
| LED Akımı | － | － | 240 | － | mA |
| LED voltajı | VLED+ | 5.5 | 6.0 | 6.8 | V |
| LED ömrü | － | 50,000 | － | － | Hr |
| Pin No. | Sembol | TANIM |
|---|---|---|
| 1 | GND | Ground. |
| 2 | D3N | MIPI data input pins |
| 3 | D3P | |
| 4 | GND | Ground. |
| 5 | D2N | MIPI data input pins |
| 6 | D2P | |
| 7 | GND | Ground. |
| 8 | CLKN | MIPI clock input pins. |
| 9 | CLKP | |
| 10 | GND | Ground. |
| 11 | D1N | MIPI data input pins |
| 12 | D1P | |
| 13 | GND | Ground. |
| 14 | D0N | MIPI data input pins |
| 15 | D0P | |
| 16 | GND | Ground. |
| 17 | GND | Ground. |
| 18 | TE | Tearing effect output pin to synchronize to frame writing. If not used, open this pin |
| 19 | RESET | Reset signal pin |
| 20 | GND | Ground. |
| 21-23 | VCC | Power supply |
| 24 | GND | Ground. |
| 25-26 | NC | Not connect |
| 27-28 | VLED- | LED cathode |
| 29-30 | VLED+ | LED anode |
| Pin No. | Sembol | TANIM |
|---|---|---|
| 1 | VSS | Ground |
| 2 | INT | Interrupt request to the host |
| 3 | RST | Wakeup request from the host |
| 4 | SDA | I2C data input and output |
| 5 | SCL | I2C clock input |
| 6 | VDDT | Power supply |
