W wielu systemach embedded wyświetlacze TFT LCD są często stosowane jako punkt odniesienia ze względu na swoją uniwersalność oraz możliwość wyświetlania pełnej palety kolorów. Jednak konieczność ciągłego odświeżania obrazu i pracy podświetlenia może prowadzić do wyższego poboru mocy, dlatego projektanci coraz częściej analizują alternatywne technologie wyświetlaczy o niskim zużyciu energii.

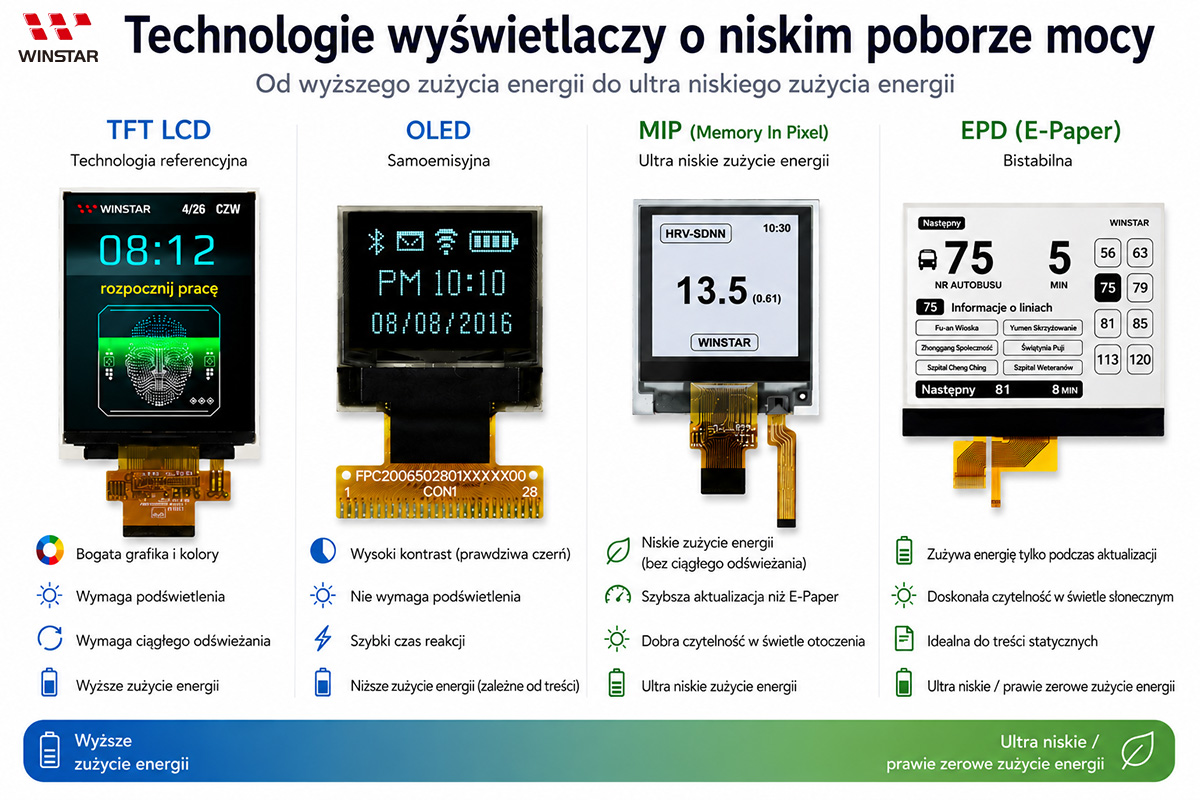

W nowoczesnych systemach elektronicznych efektywność energetyczna stała się jednym z kluczowych kryteriów projektowych. Wybór wyświetlacza nie opiera się już wyłącznie na parametrach wizualnych. Technologie takie jak OLED, E-paper (EPD) oraz MIP (Memory in Pixel) wykorzystują różne podejścia do ograniczania poboru energii.
W artykule przedstawiono uporządkowane porównanie tych technologii wyświetlania, ze szczególnym uwzględnieniem mechanizmów poboru mocy, sposobów oszczędzania energii oraz zastosowań, do których najlepiej się nadają.
Pobór energii przez wyświetlacz zazwyczaj wynika z dwóch głównych elementów:
Poszczególne technologie ograniczają zużycie energii poprzez optymalizację jednego lub obu tych czynników.

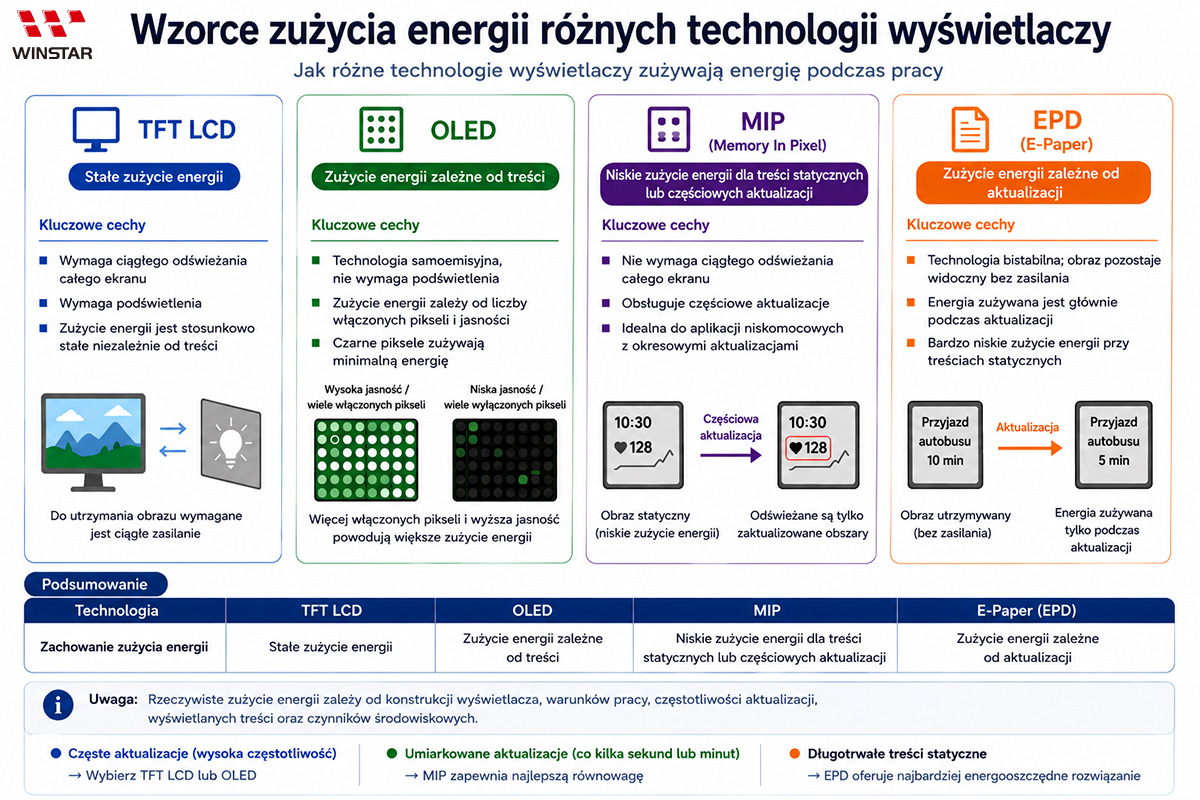

Poniższy diagram przedstawia uproszczone porównanie charakterystyki poboru mocy wyświetlaczy TFT LCD, OLED, E-Paper oraz MIP podczas pracy.
Wyświetlacze TFT LCD są szeroko stosowane w systemach przemysłowych i embedded dzięki obsłudze dynamicznych treści oraz możliwości wyświetlania pełnego koloru. Ich model poboru energii znacząco różni się jednak od technologii wyświetlaczy niskomocowych.
W systemach z ograniczonym budżetem energetycznym lub z przewagą statycznych treści taki model działania może nie być optymalny. Dotyczy to szczególnie aplikacji, w których obraz zmienia się rzadko, a energia jest nadal zużywana przez odświeżanie i podświetlenie.
Wyświetlacze MIP zapewniają kompromis pomiędzy bardzo niskim poborem energii a umiarkowaną szybkością odświeżania, dzięki czemu dobrze sprawdzają się w aplikacjach wymagających dobrej czytelności oraz podstawowej interakcji.
Chociaż E-Paper zazwyczaj zapewnia najniższy pobór energii przy statycznych treściach, wyświetlacze MIP mogą oferować wyższą ogólną efektywność energetyczną w aplikacjach wymagających okresowych lub częściowych aktualizacji obrazu.
| Cecha | TFT LCD | OLED | EPD | MIP |
|---|---|---|---|---|
| Charakterystyka poboru mocy | Stosunkowo stały pobór energii | Zależny od wyświetlanej treści | Zużycie energii głównie podczas aktualizacji obrazu | Niski pobór energii przy statycznych obrazach lub częściowych aktualizacjach |
| Sposób odświeżania | Ciągłe odświeżanie | Ciągłe odświeżanie | Brak potrzeby ciągłego odświeżania | Brak potrzeby ciągłego odświeżania |
| Typ struktury | LCD transmisyjny z podświetleniem | Samoemisyjny | Refleksyjny | Refleksyjny / transflektywny |
| Szybkość odświeżania | Wysoka | Wysoka | Bardzo niska | Szybszy niż EPD |
| Czytelność w świetle słonecznym | Ograniczona do umiarkowanej | Ograniczona do umiarkowanej | Doskonała | Doskonała |
| Najlepsze zastosowania | Dynamiczne interfejsy full-color | Wyświetlacze graficzne i informacyjne o wysokim kontraście | Długotrwałe wyświetlanie statycznych treści | Niskomocowe interfejsy z umiarkowaną częstotliwością aktualizacji |

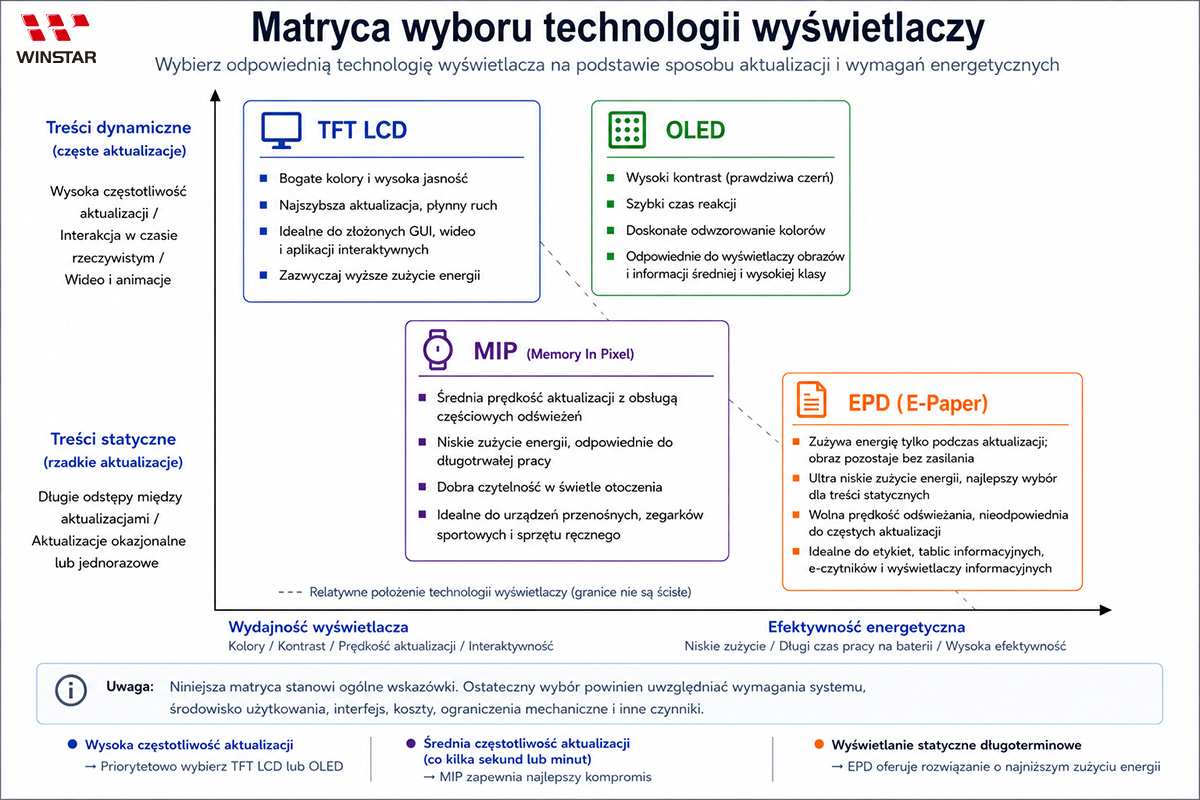

Poniższa matryca przedstawia uproszczone zestawienie dopasowania poszczególnych technologii wyświetlaczy do wymagań aplikacyjnych. Przy wyborze wyświetlacza warto uwzględnić nie tylko parametry techniczne, ale również częstotliwość odświeżania, wymagania wizualne oraz priorytety związane z poborem energii.
Dobór wyświetlacza nie powinien opierać się wyłącznie na porównaniu parametrów technicznych, ale również na rzeczywistym sposobie działania systemu:
Wybór odpowiedniego wyświetlacza niskomocowego zależy od rzeczywistego sposobu użytkowania systemu. Częstotliwość aktualizacji obrazu, warunki pracy, złożoność interfejsu oraz budżet energetyczny mają wpływ na dobór odpowiedniej technologii.
Zamiast pytać, która technologia jest najlepsza ogólnie, bardziej praktyczne jest określenie, która najlepiej odpowiada charakterystyce pracy docelowej aplikacji.
W przypadku statycznych treści E-Paper zazwyczaj zapewnia najniższy pobór energii. Jednak w aplikacjach wymagających okresowych lub częściowych aktualizacji obrazu wyświetlacze MIP mogą oferować lepszą ogólną efektywność energetyczną.
Wyświetlacze MIP nie są projektowane jako zamiennik TFT LCD w dynamicznych aplikacjach, takich jak wideo czy rozbudowane interfejsy GUI. Lepiej sprawdzają się w systemach wymagających niskiego poboru energii i niskiej częstotliwości odświeżania.
Niekoniecznie.
Pobór energii przez OLED zależy od wyświetlanej treści. W wielu typowych zastosowaniach, gdy aktywny obszar wyświetlania jest stosunkowo niewielki, OLED może być bardziej energooszczędny niż TFT LCD. Na przykład, gdy aktywny obszar stanowi mniej niż 20% całkowitej powierzchni ekranu, pobór energii przez OLED może być niższy. Jednak przy bardzo jasnych lub głównie białych obrazach zużycie energii przez OLED może przewyższać TFT LCD.
Wyświetlacze E-Paper (EPD) i MIP zapewniają bardzo dobrą czytelność w świetle słonecznym, dlatego dobrze nadają się do zastosowań outdoorowych i środowisk o wysokim natężeniu światła. TFT LCD i OLED mogą natomiast wymagać wyższej jasności, aby utrzymać odpowiednią czytelność.
Zazwyczaj nie. E-Paper charakteryzuje się stosunkowo wolnym odświeżaniem i najlepiej nadaje się do wyświetlania statycznych informacji. W przypadku płynnych animacji lub aktualizacji w czasie rzeczywistym lepszym wyborem będą TFT LCD, OLED lub MIP.
MIP i E-Paper to technologie wyświetlaczy o niskim poborze energii, jednak MIP obsługuje szybsze odświeżanie obrazu i lepiej nadaje się do prezentacji danych w czasie rzeczywistym. E-Paper sprawdza się natomiast lepiej przy długotrwałym wyświetlaniu statycznych treści.
Wyświetlacze E-Paper są bardziej podatne na wpływ niskich temperatur, co może powodować wolniejsze odświeżanie obrazu w zimnym otoczeniu. Wyświetlacze MIP zwykle obsługują szerszy zakres temperatur pracy i utrzymują bardziej stabilne parametry odświeżania, dzięki czemu dobrze sprawdzają się w aplikacjach przemysłowych i outdoorowych wymagających niskiego poboru energii oraz prezentacji danych w czasie rzeczywistym.
Tak. Wyświetlacze E-Paper nie są samoemisyjne i wykorzystują głównie odbite światło otoczenia do prezentacji obrazu. W warunkach słabego oświetlenia lub podczas pracy nocą może być konieczne zastosowanie przedniego podświetlenia (front light) w celu zapewnienia odpowiedniej czytelności.
