製品情報

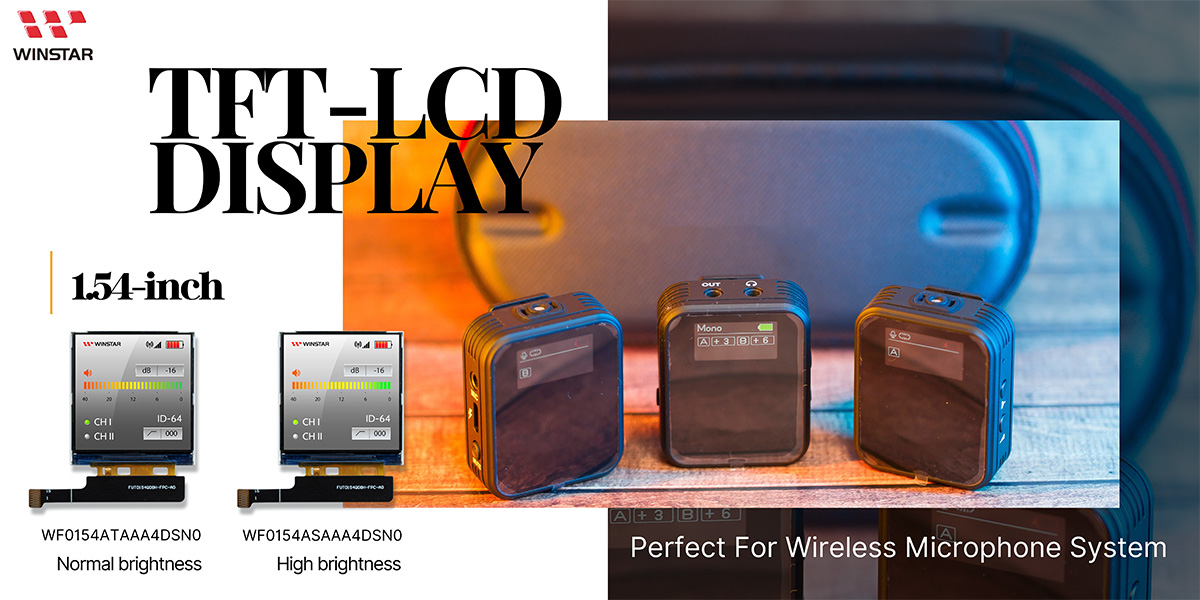

WF0154ASAAA4DSN0は、解像度 240x240 ピクセルで1.54 インチ正方形の IPS TFT LCDです。 この正方形IPS TFTには、高いコントラスト、広い視野角(左: 80 度 / 右: 80 度 / 上: 80 度 / 下: 80 度)、高輝度という利点があります。その輝度の標準値は850 nits で、コントラスト比の標準値は900:1です。また、ガラス表面処理はアンチグレアです。
このディスプレイには、SPIインターフェイスで通信できる ST7789T3-G4-1 ドライバ IC が組み込まれています。アナログ供給電圧は 2.4V～3.3Vです（標準値：2.8V）。 使用温度範囲は-10℃～+60℃、保管温度範囲は-20℃～+70℃です。ワイヤレスマイクシステム、コーヒースケール、パーソナル、およびパルスオキシメーターに適しています。
外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ (対角線) | 1.54 | インチ |
| ドットマトリクス(解像度) | 240 × RGB × 240 | pixel |
| モジュールサイズ | 31.52 × 33.72 × 1.94 | mm |
| 有効表示エリア | 27.72 × 27.72 | mm |
| 絵素ピッチ | 0.1155 × 0.1155 | mm |
| LCD タイプ | TFT, ノーマリ・ブラック, 透過型 | |
| 視野角度 | 80/80/80/80 | |
| バックライトタイプ | LED, ノーマルホワイト | |
| 駆動IC | ST7789T3-G4-1 | |
| TFT インターフェース | SPI | |
| タッチパネルタイプ | タッチパネル無し | |
| 表面 | アンチグレア | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -10 | － | +60 | ℃ |
| 保存温度 | TST | -20 | － | +70 | ℃ |
電気特性
TFT LCD Module
| パラメーター | 記号 | 標準値 | 単位 | ||
|---|---|---|---|---|---|
| 最小値 | 典型値 | 最大値 | |||
| アナログ電源電圧 | VDD | 2.4 | 2.8 | 3.3 | V |
| I/Oシステム用電源 | IOVCC | 1.65 | 1.8 | 3.3 | V |
| 高レベル入力電圧 | VIH | 0.7 IOVCC | - | IOVCC | V |
| 低レベル入力電圧 | VIL | 0 | - | 0.3 IOVCC | mA |
| 高レベル出力電圧 | VoH | 0.8 IOVCC | - | IOVCC | mA |
| 高レベル出力電圧 | VoL | 0 | - | 0.2 IOVCC | W |
| (Panel+LSI) 消費電力 | Black Mode | - | 6.0 | - | mA |
| Sleeping Mode | - | 0.015 | - | mA | |
Backlight Characteristics
| 項 | 記号 | 件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| Forward Voltage | Vf | lf=60mA | 2.8 | 3.0 | 3.2 | V |
| Backlight Power Consumption | WBL | lf=60mA | - | 192 | - | mW |
| LED Life Time | - | - | 30,000 | - | Hr |
ピン功能定義
LCM PIN 定義
| Pin No. | 記号 | 説明 |
|---|---|---|
| 1 | GND | Ground. |
| 2 | IOVCC | Power Supply for I/O System |
| 3 | CS | Chip selection pin |
| 4 | RESET | This signal will reset the device |
| 5 | RS | Display data/command selection pin in 4-line serial interface |
| 6 | GND | Ground. |
| 7 | SCL | This pin is used to be serial interface clock |
| 8 | SDA | SPI interface input/output pin |
| 9 | GND | Ground. |
| 10 | VDD | Power Supply for Analog |
| 11 | FMARK | Tearing effect signal is used to synchronize MCU to frame memory writing. |
| 12 | VLED- | Power Supply For LED Backlight Cathode Input |
| 13 | VLED- | Power Supply For LED Backlight Cathode Input. |
| 14 | VLED+ | Power Supply For LED Backlight Anode Input. |
| 15 | VLED+ | Power Supply For LED Backlight Anode Input. |
