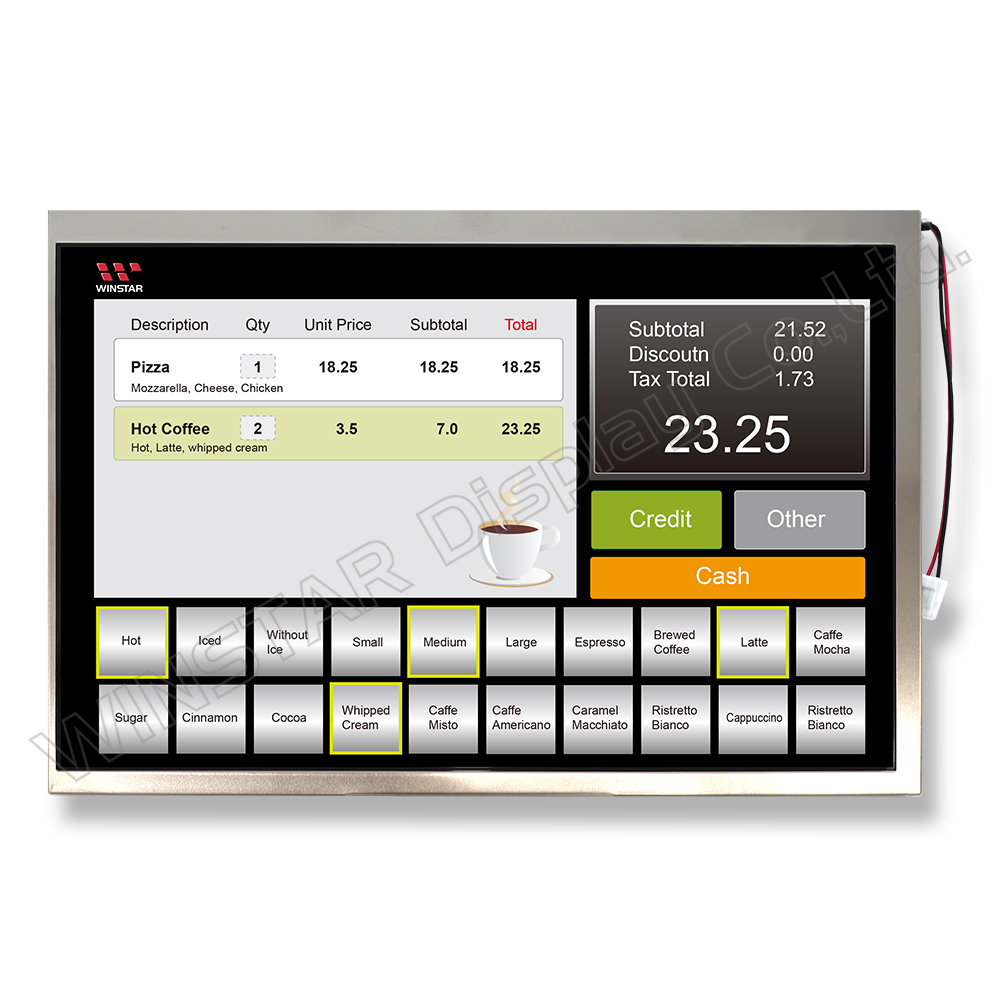

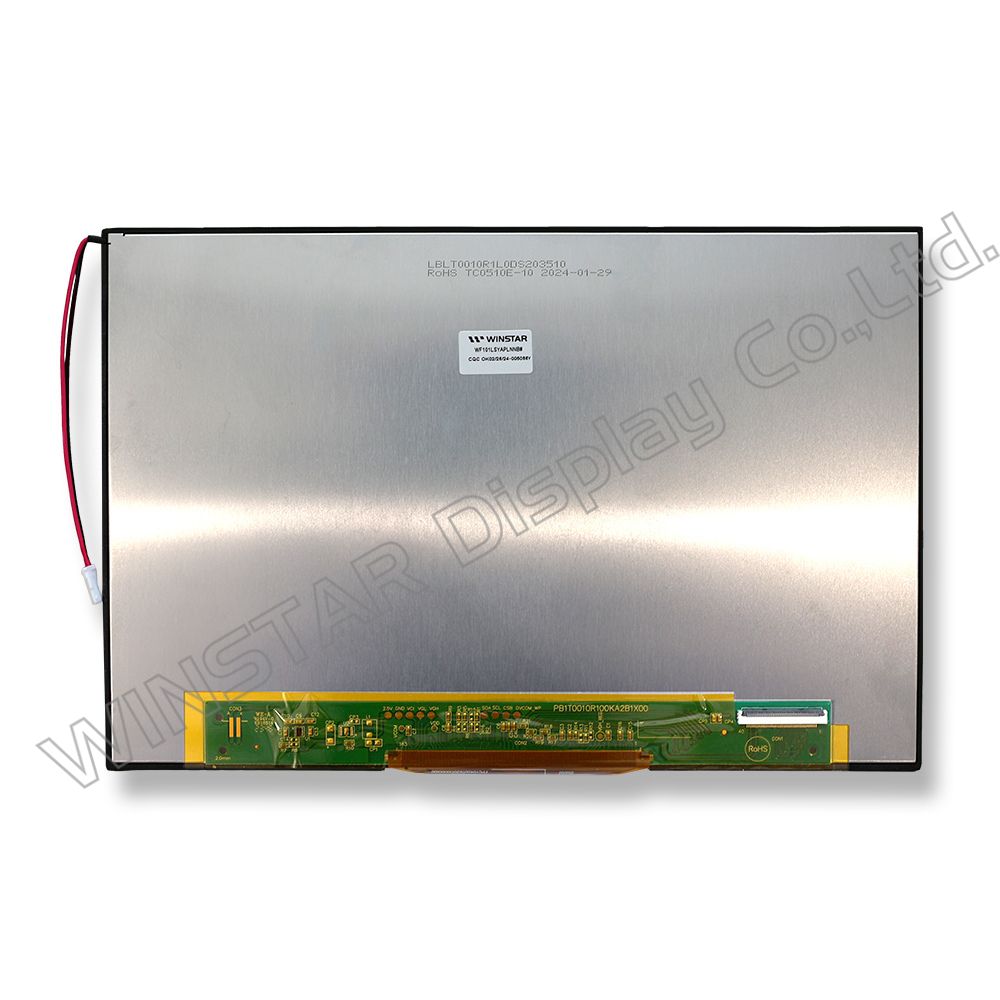

| 項目 | 標準値 | 単位 |
|---|---|---|
| 表示サイズ(対角線) | 10.1 | インチ |
| 解像度 | 1280 x 3(RGB) x 800 | dots |

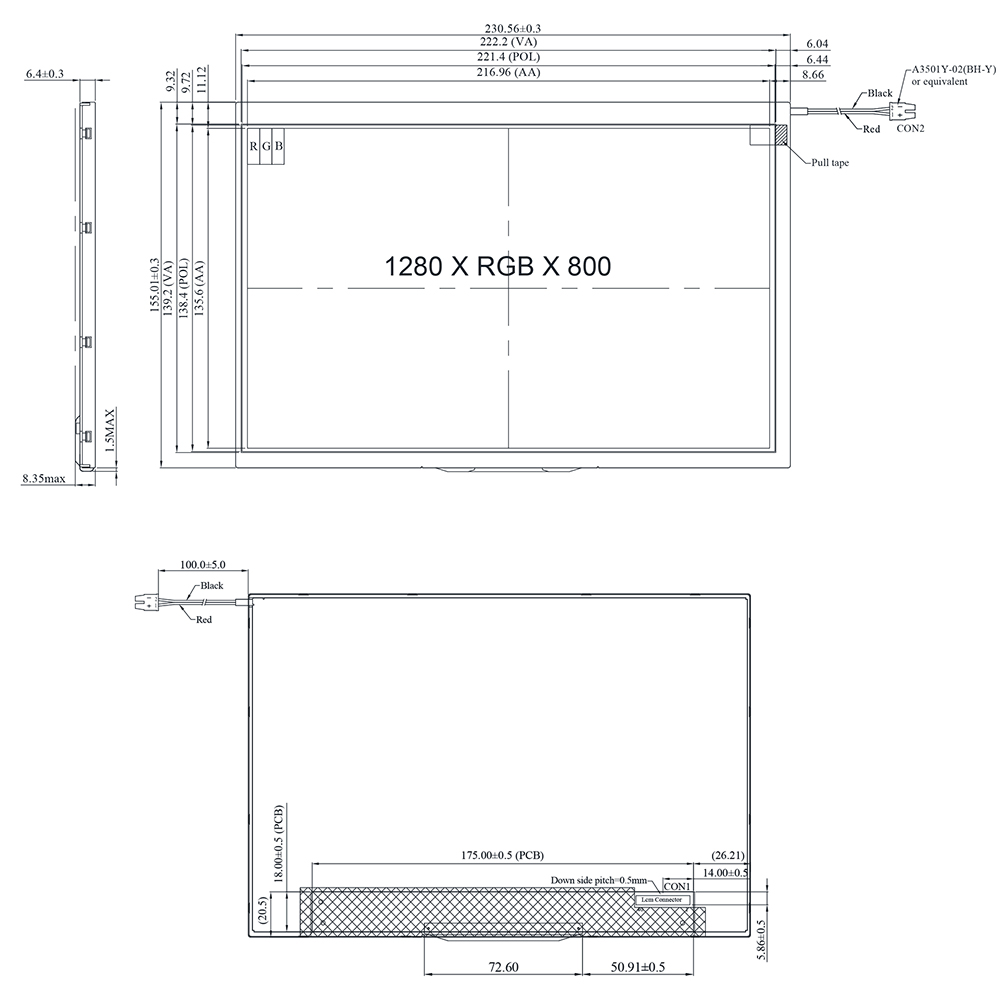

| モジュールサイズ | 230.56 x 155.01 x 6.4 | mm |
| 有効エリア | 216.96 x 135.6 | mm |
| 絵素ピッチ | 0.1695 x 0.1695 | mm |
| LCDタイプ | TFT・ノーマリ・ブラック・透過型 | |
| 視野角 | 80/80/80/80(IPS) | |
| 絵素配列 | R.G.B. Vertical Stripe | |
| ドライバIC | EK79202B1 | |
| バックライトタイプ | LED・ノーマリ・ホワイト | |
| 画面アスペクト比 | 16:10 | |
| インターフェイス | LVDS | |
| タッチパネルタイプ | タッチパネル無し | |
| 表面処理 | アンチグレア | |
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -20 | - | +70 | ℃ |
| 保存温度 | TST | -30 | - | +80 | ℃ |
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 電源電圧 | VCC | 3.0 | 3.3 | 3.5 | V |
| VGH | 17.5 | 18.0 | 18.5 | V | |
| VGL | -11.5 | -10.5 | -10.0 | V | |
| VSP | - | 5.5 | - | V | |
| VSN | - | -5.5 | - | V |
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 駆動電流 | IGH | - | 7.7 | - | mA |
| IGL | - | 7.7 | - | mA | |
| IVCC | - | 85 | 130 | mA |
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 白色LEDバックライトの供給電圧 | VL | 13.5 | 15.0 | 16.5 | V |
| LEDバックライト電流 | IL | - | 630 | - | mA |
| LEDの寿命 | - | - | 50,000 | - | Hr |
| Pin No. | 記号 | I/O | 説明 |
|---|---|---|---|
| 1 | NC | - | No connection |
| 2 | VCC | P | Power Supply |
| 3 | VCC | P | Power Supply |
| 4 | NC | - | No connection |
| 5 | NC | - | No connection |
| 6 | NC | - | No connection |
| 7 | GND | P | Ground |
| 8 | Rxin0- | I | -LVDS Differential Data Input |
| 9 | Rxin0+ | I | +LVDS Differential Data Input |
| 10 | GND | P | Ground |
| 11 | Rxin1- | I | -LVDS Differential Data Input |
| 12 | Rxin1+ | I | +LVDS Differential Data Input |
| 13 | GND | P | Ground |
| 14 | Rxin2- | I | -LVDS Differential Data Input |
| 15 | Rxin2+ | I | +LVDS Differential Data Input |
| 16 | GND | P | Ground |
| 17 | RxCLK- | I | -LVDS Differential Clock Input |
| 18 | RxCLK+ | I | +LVDS Differential Clock Input |
| 19 | GND | P | Ground |
| 20 | Rxin3- | I | -LVDS Differential Data Input |
| 21 | Rxin3+ | I | +LVDS Differential Data Input |
| 22 | GND | P | Ground |
| 23 | NC | - | No connection |
| 24 | NC | - | No connection |
| 25 | GND | P | Ground |
| 26 | NC | - | No connection |
| 27 | NC | - | No connection |
| 28 | NC | - | No connection |
| 29 | NC | - | No connection |
| 30 | GND | P | Ground |
| 31 | NC | - | No connection |
| 32 | NC | - | No connection |
| 33 | NC | - | No connection |
| 34 | NC | - | No connection |
| 35 | VGL | P | Gate OFF Voltage |
| 36 | NC | - | No connection |
| 37 | NC | - | No connection |
| 38 | VGH | P | Gate ON Voltage |
| 39 | NC | - | No connection |
| 40 | NC | - | No connection |
I: input, O: output, P: Power
| Pin No. | 記号 | 功能 |
|---|---|---|
| 1 | VLED+ | Red, LED_ Anode |
| 2 | VLED- | Black, LED_ Cathode |
