製品情報
RS232 シリアル通信 (ボーレート: 115200) | 5V 電源

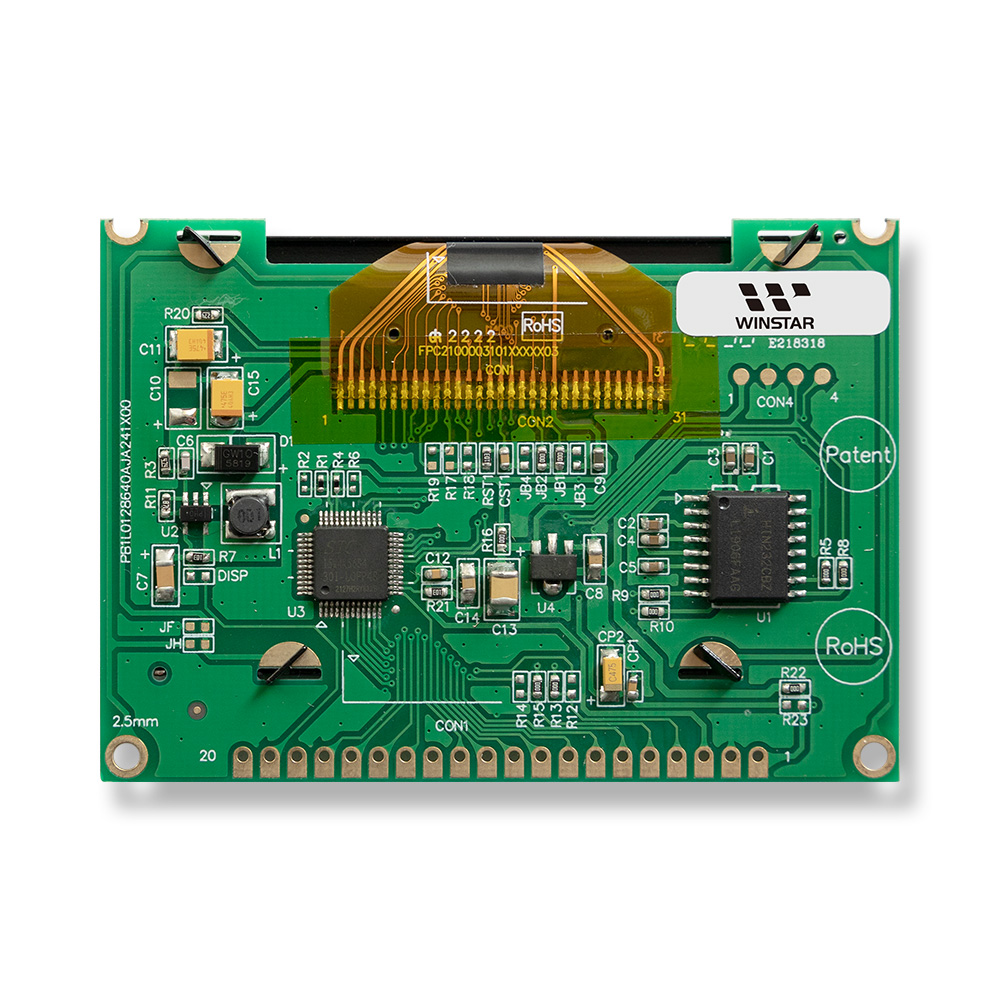

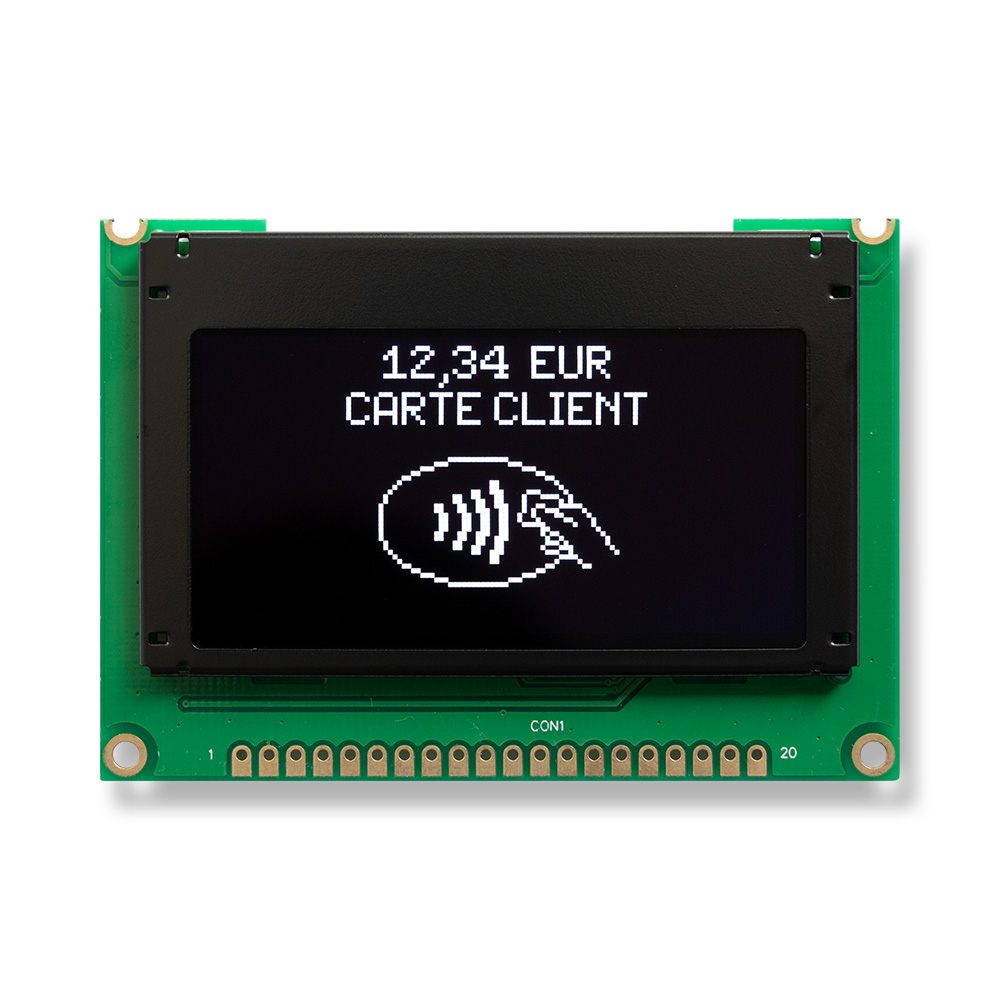

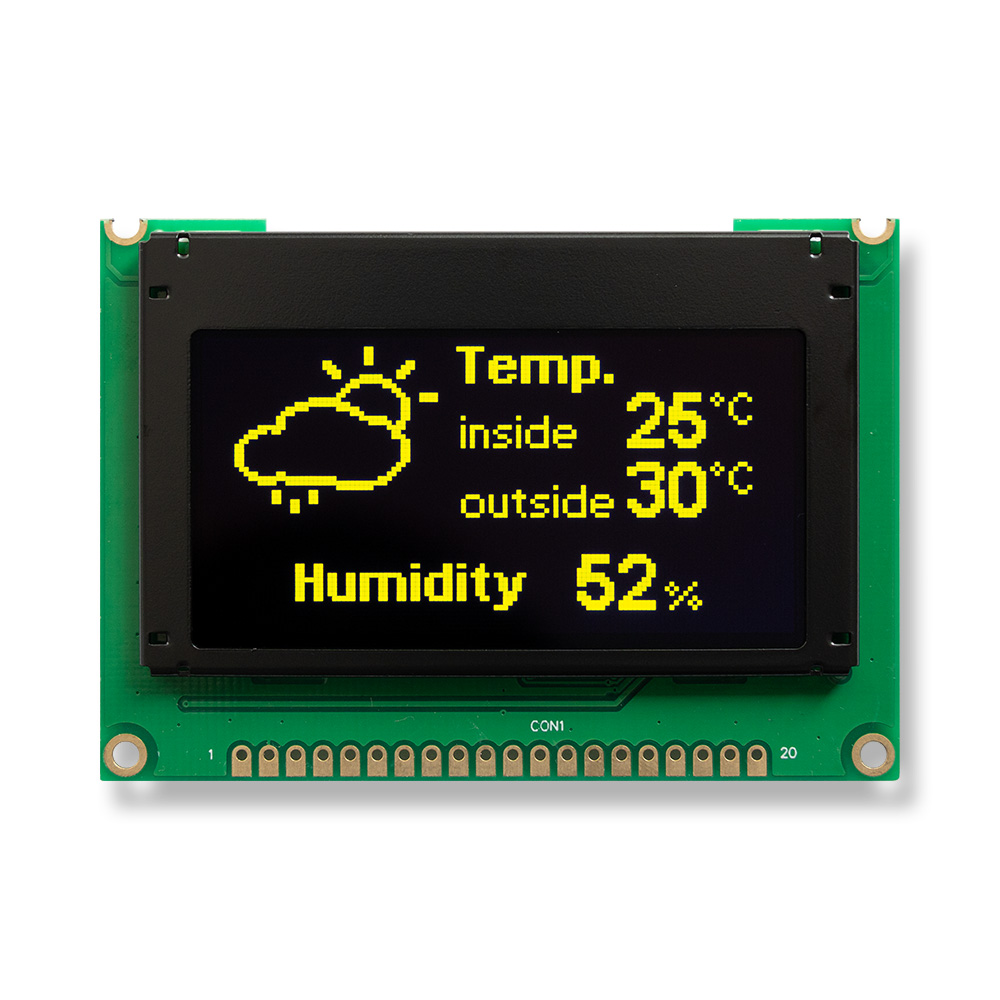

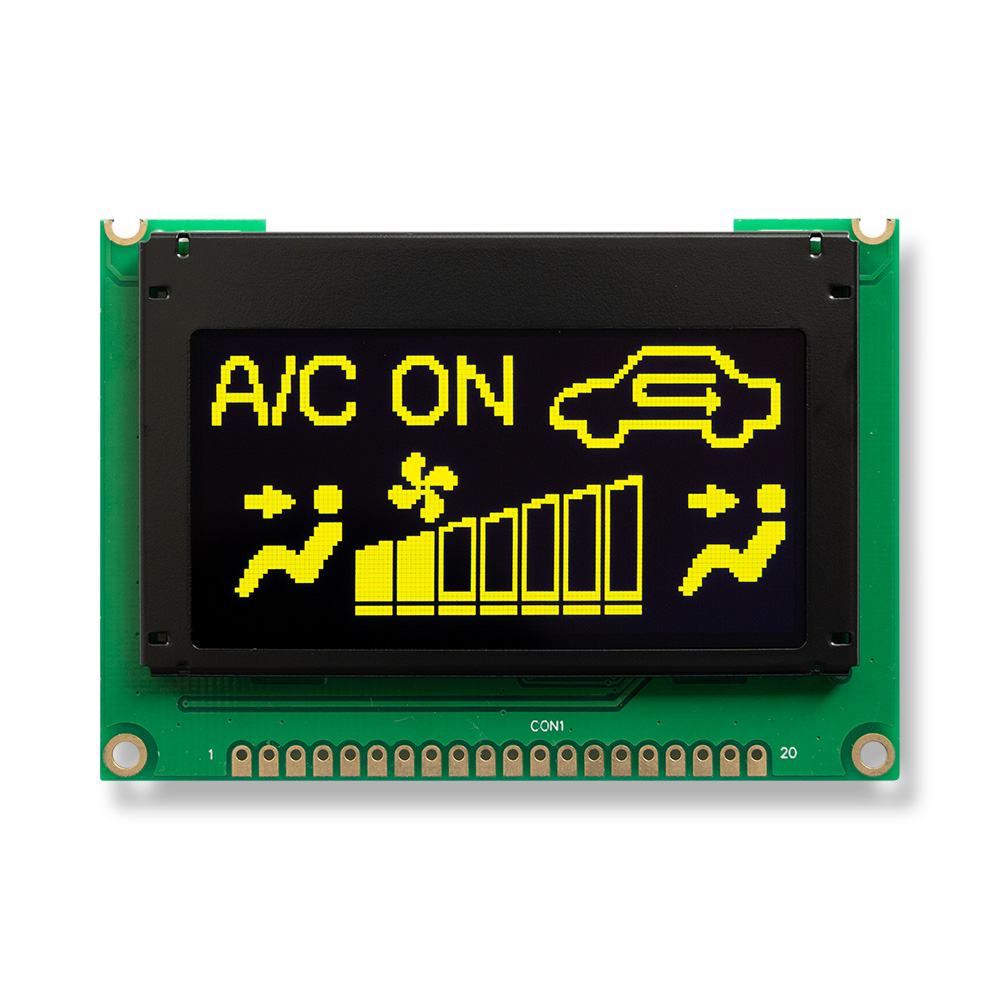

WEP012864AJは、128x64ドット解像度を持つ2.42インチ単色グラフィック有機EL（OLED）モジュールです。このバージョンはRX/TXピンを介した RS232シリアル通信 (ボーレート: 115200) に対応しています。COG + フレーム + PCBの一体型構造を採用し、産業機器への組み込みに最適な高い機械的安定性を実現しています。
技術仕様の要点
- インタフェース： RS232 シリアル (RX/TX)。
- ドライバーIC： CH1116（内部チャージポンプまたは外部電源供給に対応）。
- 動作電圧： 標準 5V 電源 (50% 点灯時)。
- 動作温度範囲： -40°C ～ +80°C (産業用広域温度)。
- 発光色： ホワイトまたはイエローから選択可能。

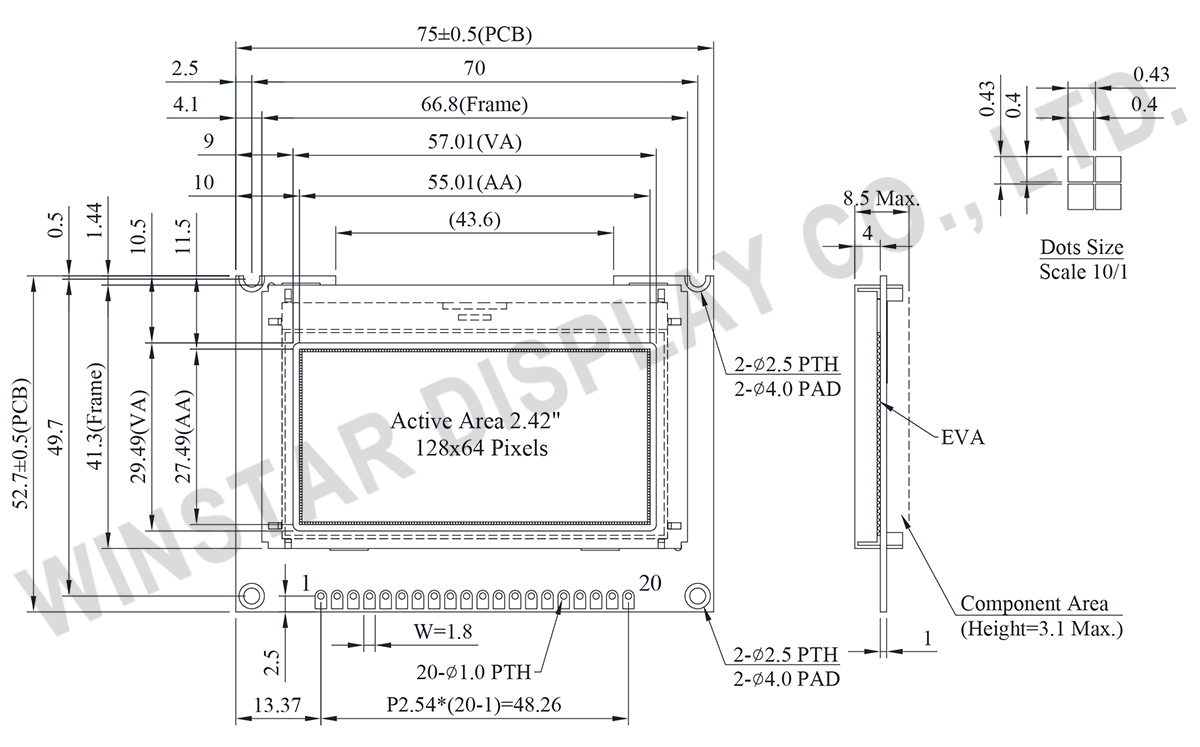

外形図
Data source ref：WEP012864AJLPP5N00E00
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| ドットマトリックス(解像度) | 128 x 64 | - |
| モジュールサイズ | 75.0 × 52.7 × 8.5(Max). | mm |
| 有効エリア | 55.01 × 27.49 | mm |
| ドットサイズ | 0.40 × 0.40 | mm |
| ドットピッチ | 0.43 × 0.43 | mm |
| 表示モード | パッシブマトリクス | |
| 表示カラー | モノクロ | |
| 駆動方法 | 1/64 Duty | |
| IC | CH1116 | |
| インターフェース | RS232 (Baud rate:115200) | |
| サイズ | 2.42 インチ | |
絶対最大定格
| パラメーター | 記号 | 最小値 | 最大値 | 単位 |
|---|---|---|---|---|
| ロジック電源電圧 | VDD | -0.3 | 3.6 | V |
| 操作温度 | TOP | -40 | +80 | °C |
| 保存温度 | TSTG | -40 | +85 | °C |
電気特性
DC 電気特性
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| ロジック電源電圧 | VDD | - | 2.8 | 3.0 | 3.3 | V |
| Display 50% Pixel on | IDD | VDD =5V | - | 60 | 120 | mA |
ピン功能定義
| No. | 符号 | 説明 |
|---|---|---|
| 1 | VDD | Power supply input |
| 2 | VSS | Ground. |
| 3 | MCU_RESET | MCU hardware reset input.3.3V~5V This pin is not used and should be open. |
| 4 | RX | RS-232 Receive |
| 5 | TX | RS-232 Transmit |
| 6~20 | NC | No connection. |
