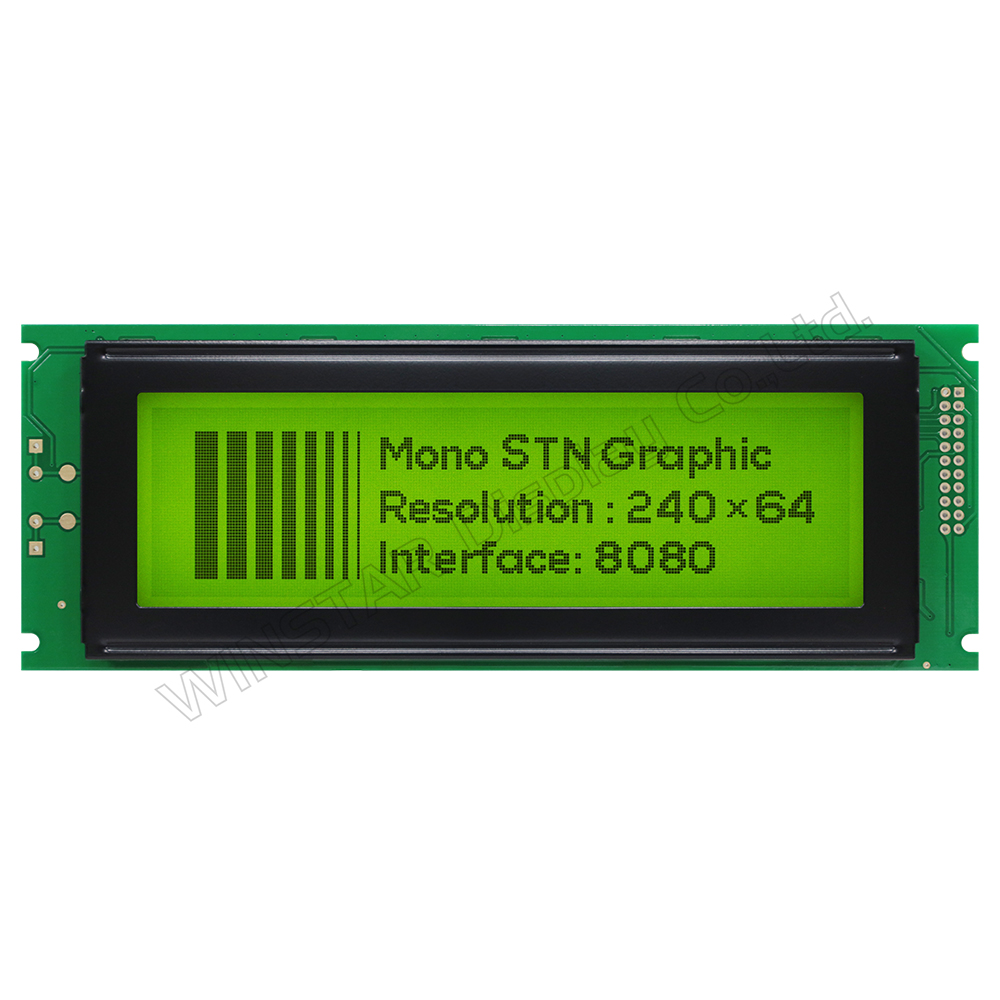

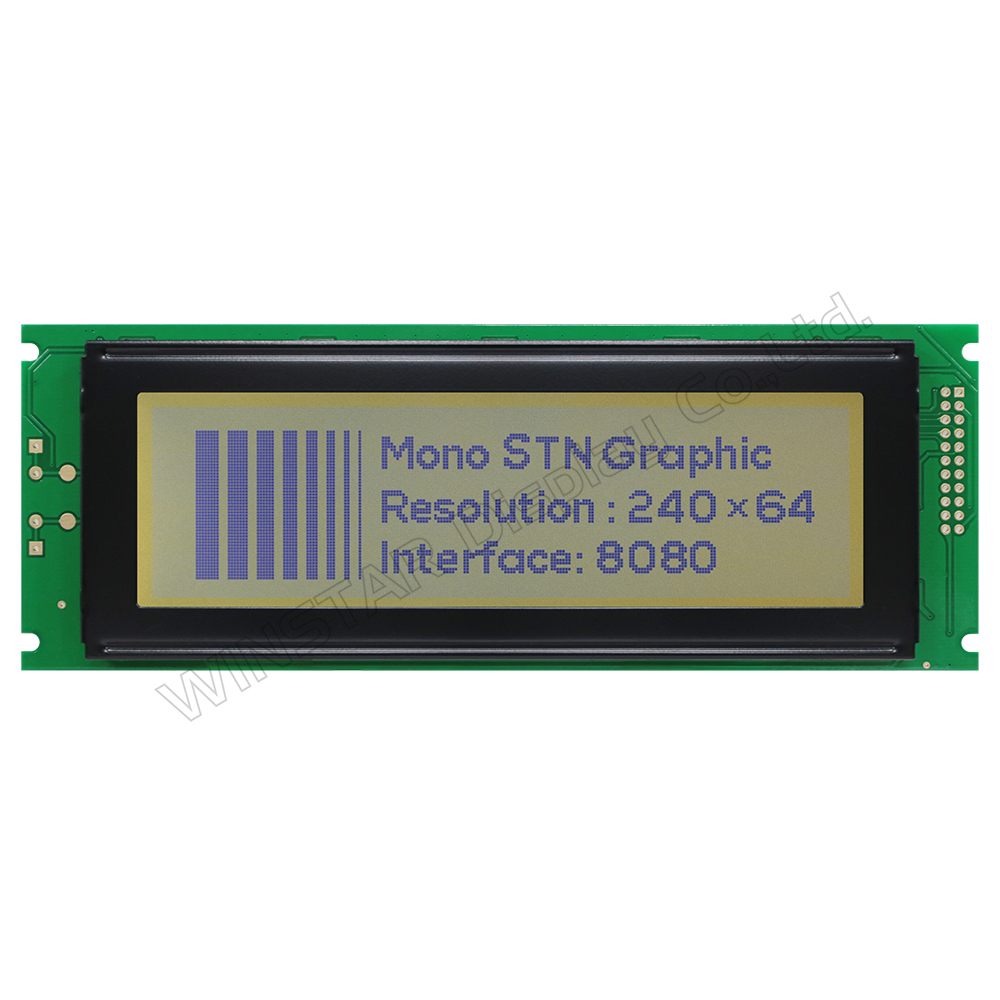

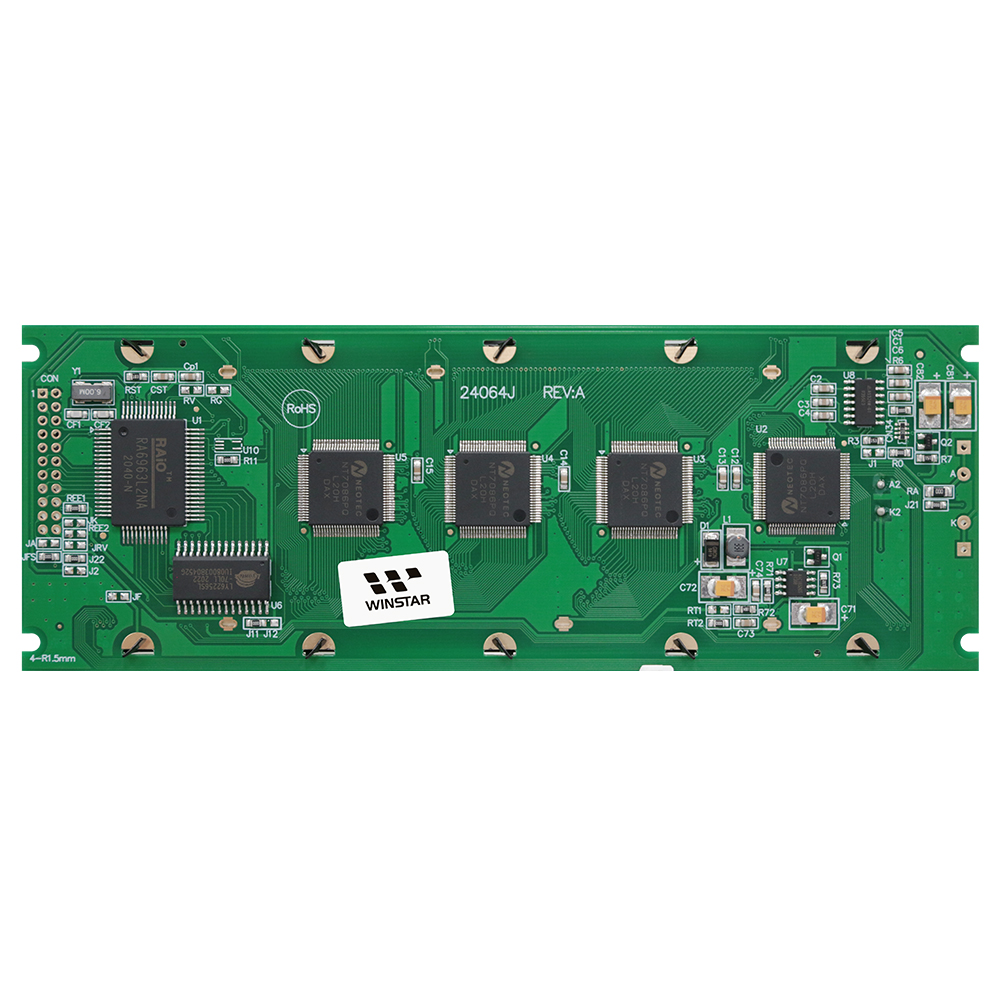

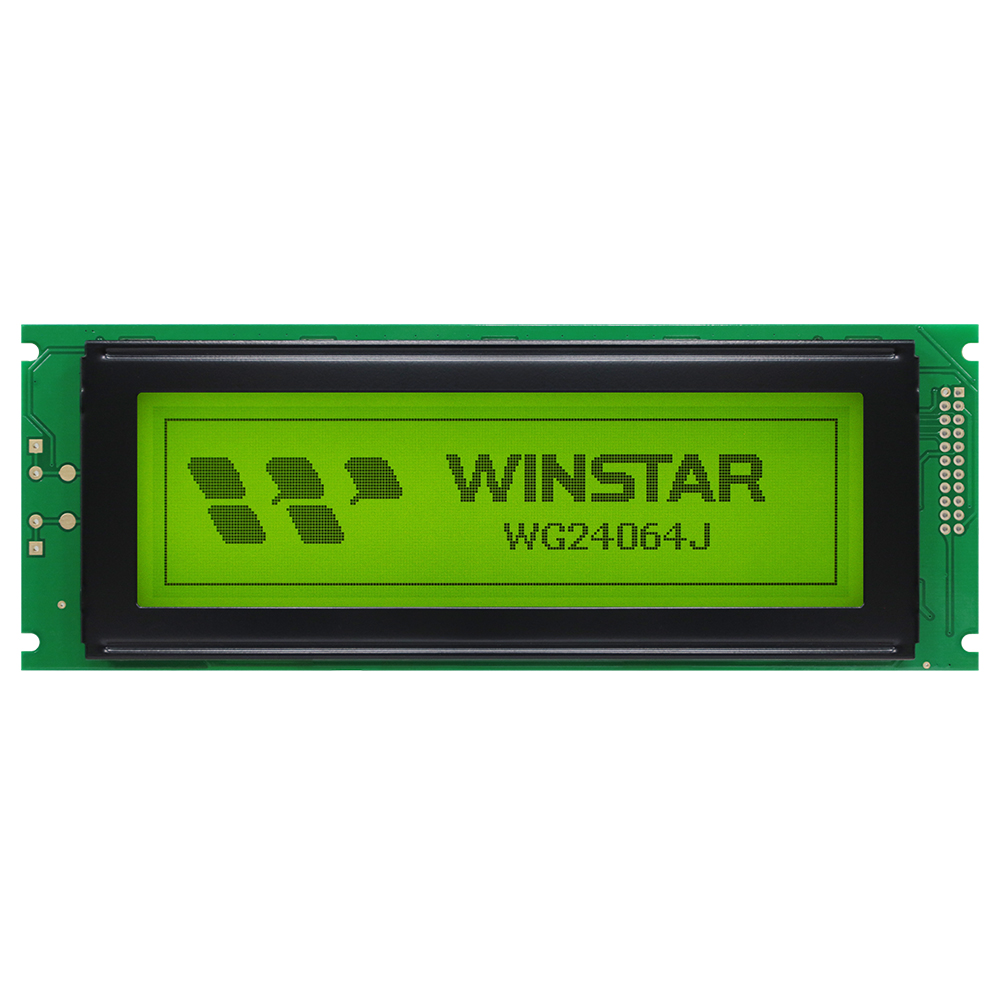

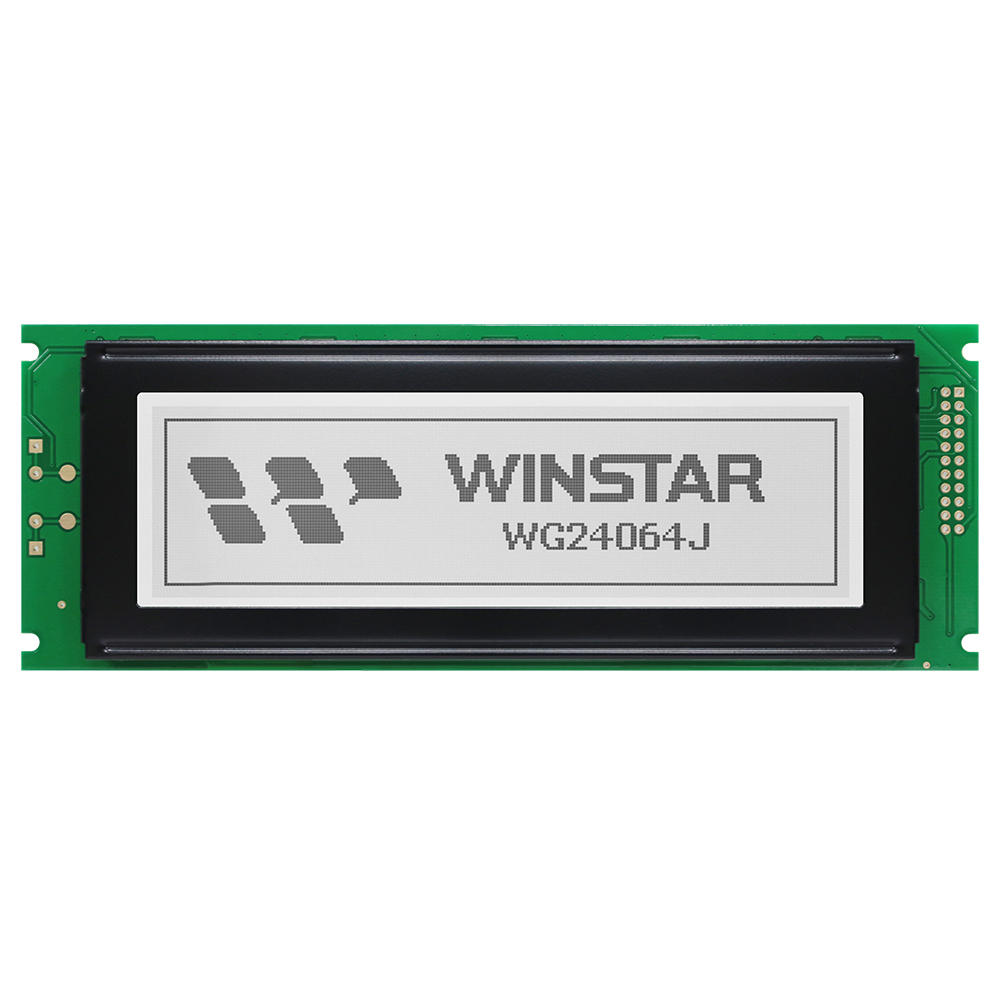

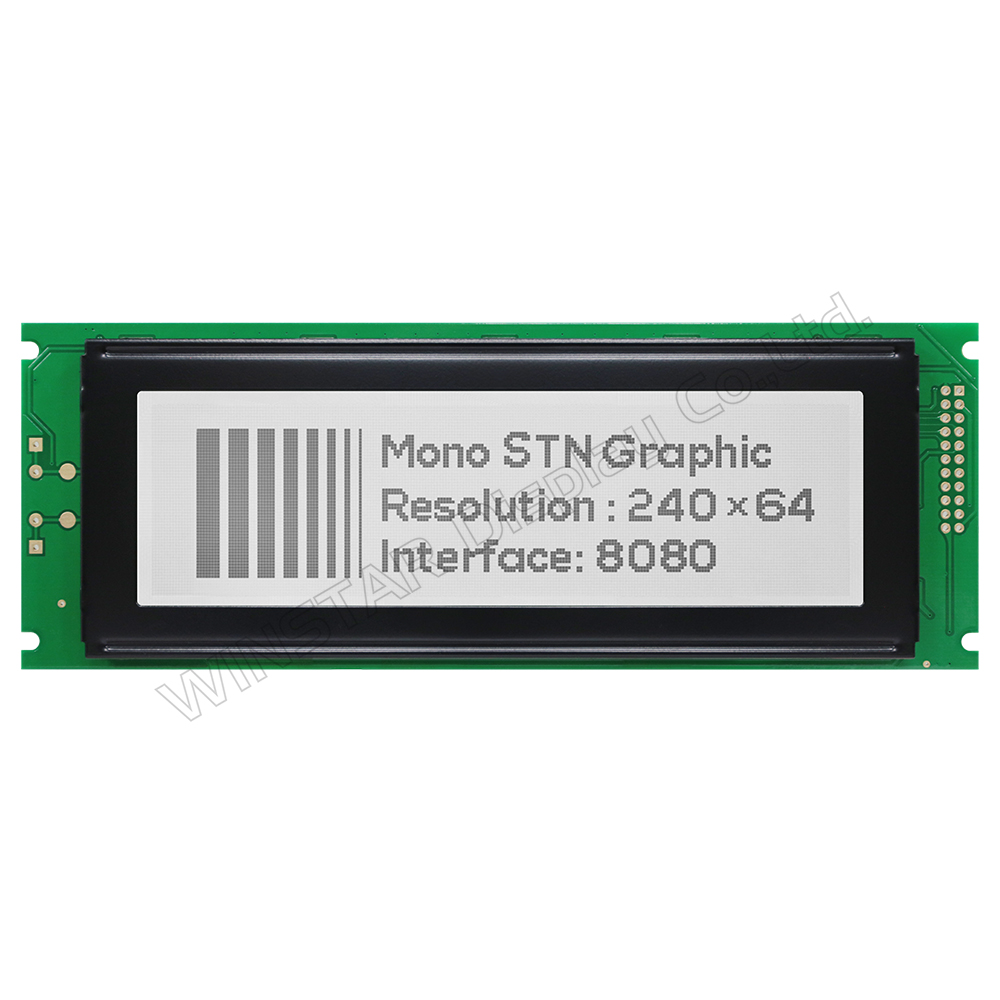

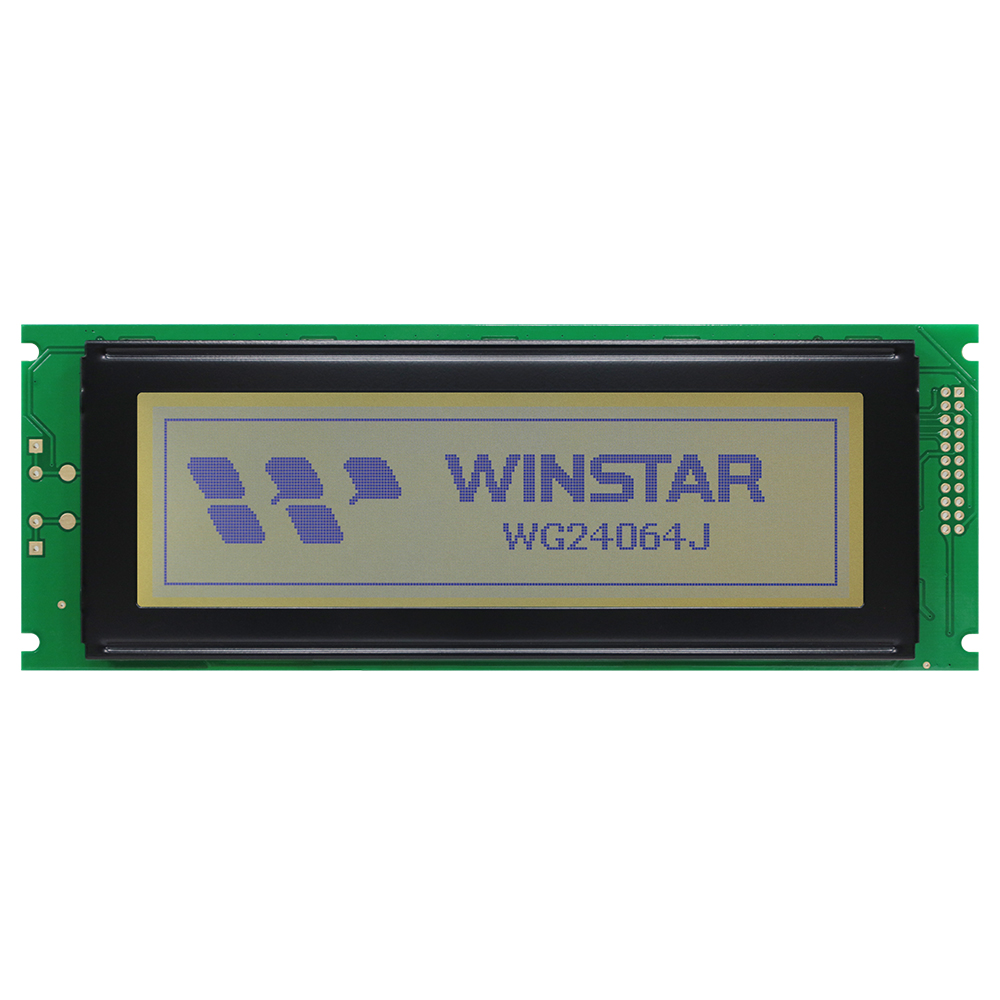

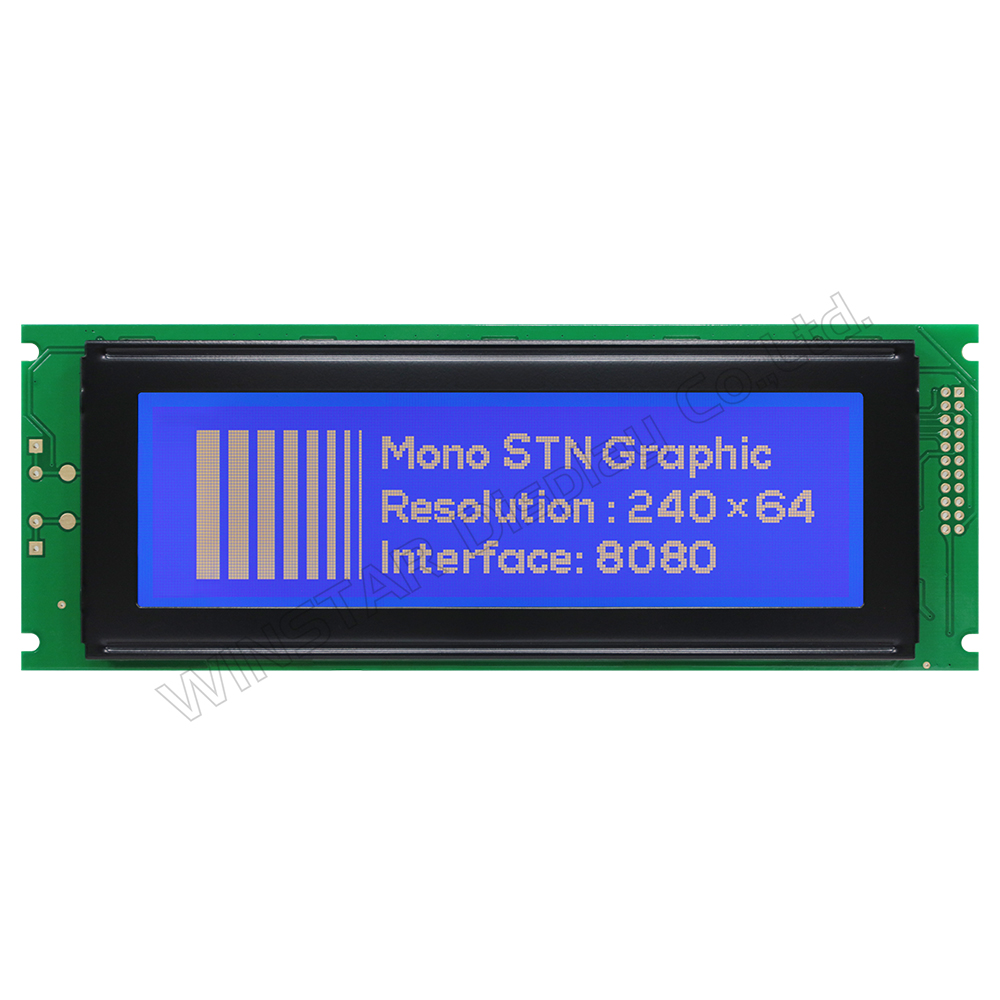

WG24064J は 5.18 インチのモノクログラフィック LCD モジュールで、解像度は 240x64 ドットです。COB (Chip-on-Board) 構造を採用し、RA6963 コントローラーを内蔵しています。並列インターフェース通信をサポートし、安定したシステム制御とグラフィックデータ表示を実現します。
本製品は単一の +5V 電源で動作し、内蔵の負電圧発生器を備えているため、電源設計が簡素化されています。標準仕様として LED エッジバックライト（2.1V）を搭載し、異なる輝度や機械設計ニーズに対応するためにオプションでアレイバックライト（4.2V）も利用可能です。
モジュールサイズは 180.0 x 65.0 x 14.1 mm、アクティブエリアは 127.15 x 33.87 mm で、安定かつ鮮明なグラフィック表示性能が求められる産業用途に適しています。
詳細な仕様や設計統合のサポートについては、弊社チームまでお問い合わせください。

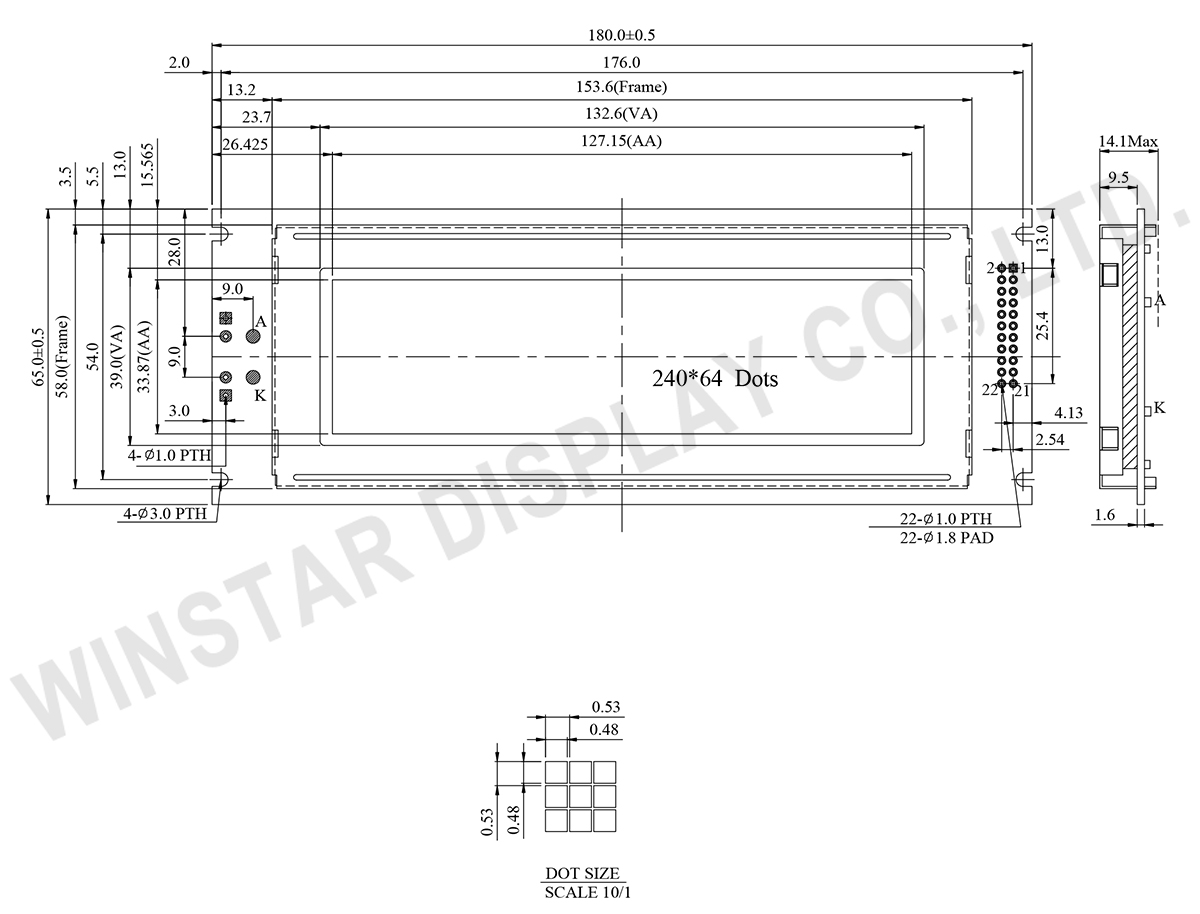

外形図
Data source ref:WG24064J-TFH-VZ#
製品仕様
規格説明
| 項目 | 標準値 | 単位 |
|---|---|---|
| ドットマトリックス(解像度) | 240 x 64 | － |
| モジュールサイズ | 180.0 x 65.0 x 14.1(Max) | mm |
| 表示エリア | 132.6 x 39.0 | mm |
| 有効エリア | 127.15 x 33.87 | mm |
| ドットサイズ | 0.48 x 0.48 | mm |
| ドットピッチ | 0.53 x 0.53 | mm |
| 駆動方法 | 1/64 | |
| バックライトタイプ | LED | |
| IC | RA6963 | |
| インタフェース | 8080 | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
| 入力電圧 | VIN | -0.3 | － | VDD+0.3 | V |
| ロジック電源電圧 | VDD-VSS | -0.3 | － | +7.0 | V |
電気特性
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| ロジック電源電圧 | VDD-VSS | － | 4.5 | 5.0 | 5.5 | V |
| LCD供給電圧 | VDD-V0 | Ta=-20℃ Ta=25℃ Ta=70℃ |
－ 14.1 － |
－ 14.5 － |
－ 14.9 － |
V V V |
| 高レベル入力電圧 | VIH | － | 0.8VDD | － | VDD | V |
| 低レベル入力電圧 | VIL | － | 0 | － | 0.15VDD | V |
| 高レベル出力電圧 | VOH | － | VDD-0.3 | － | VDD | V |
| 低レベル出力電圧 | VOL | － | 0 | － | 0.3 | V |
| 供給電流 | IDD | － | － | 18.5 | － | mA |
ピン功能定義
| Pin No. | 記号 | Level | 説明 |
|---|---|---|---|
| 1 | FG | － | Frame ground ( Connected to bezel ) |
| 2 | Vss | － | GND |
| 3 | Vdd | － | Power supply |
| 4 | Vo | － | Power supply for LCD driver |
| 5 | /WR | L | Data write. Write data into RA6963when WR = L |
| 6 | /RD | L | Data read. Read data from RA6963when RD = L |
| 7 | /CE | L | L : Chip enable |
| 8 | C/D | H / L | WR=L , C/D=H : Command Write C/D=L: Data write RD=L , C/D=H : Status Read C/D=L: Data read |
| 9 | Vout | － | Negative voltage output |
| 10 | /RESET | H / L | H : Normal ; L : Initialize RA6963 |
| 11 | DB0 | H / L | Data bus line |
| 12 | DB1 | H / L | Data bus line |
| 13 | DB2 | H / L | Data bus line |
| 14 | DB3 | H / L | Data bus line |
| 15 | DB4 | H / L | Data bus line |
| 16 | DB5 | H / L | Data bus line |
| 17 | DB6 | H / L | Data bus line |
| 18 | DB7 | H / L | Data bus line |
| 19 | FS | H / L | Pins for selection of font; H : 6 * 8 , L : 8 * 8 |
| 20 | NC | － | No connection |
| 21 | A | － | Power supply for B/L + |
| 22 | K | － | Power supply for B/L - |
