ホーム 製品 TFT 液晶 モジュール タッチパネル TST0004R3H4111XXXX10

4.3 インチ 静電容量式タッチパネル

型番 TST0004R3H4111XXXX10

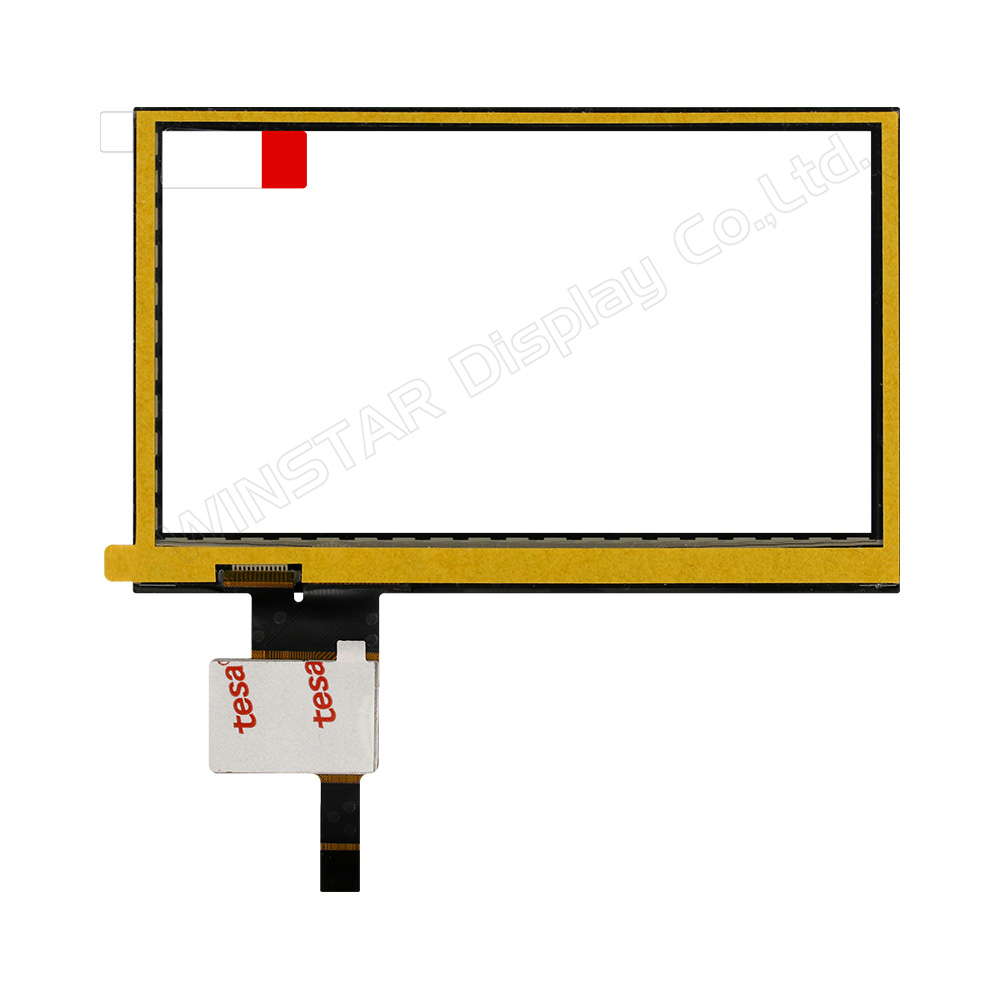

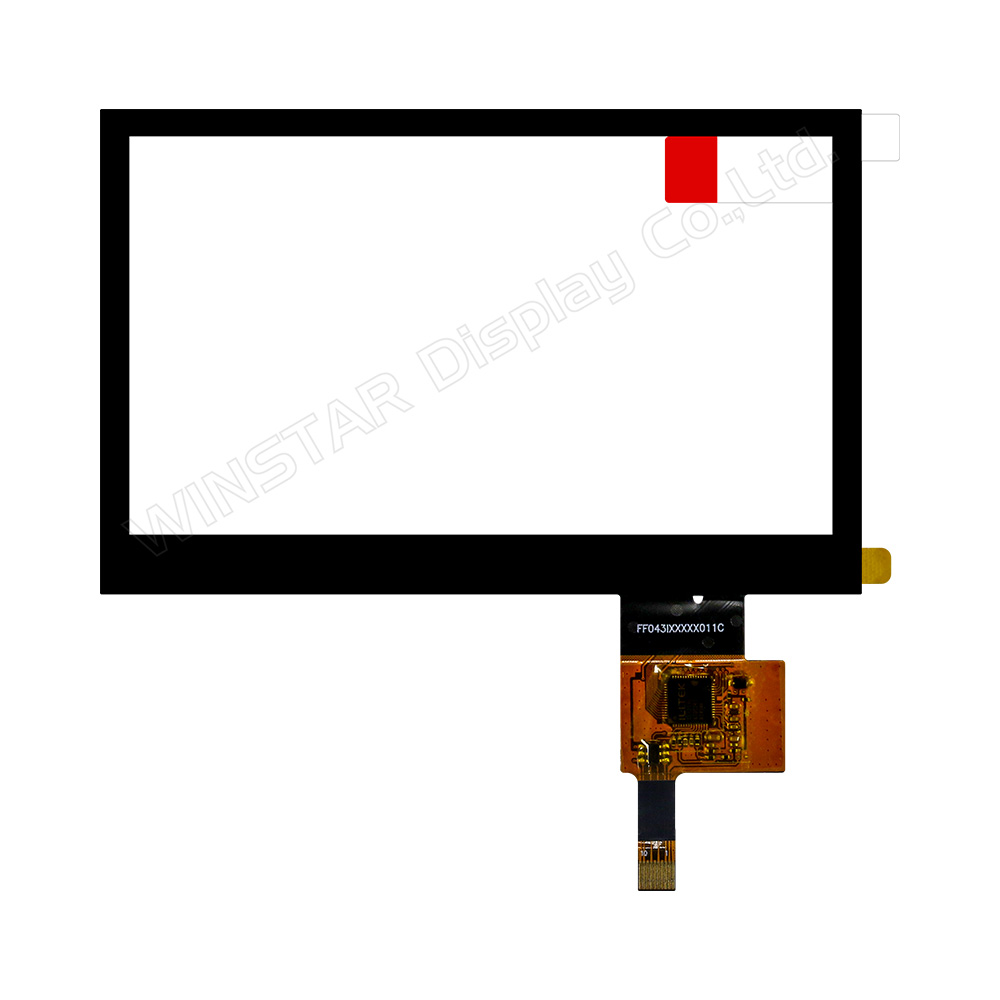

►4.3 インチ タッチパネル
►静電容量式タッチパネル
►結構: G-G
►外形寸法: 104.8 x 66.5 mm
►表示エリア: 96.24 x 54.66 mm
►インターフェイス: I2C
►駆動IC: ILI2130
►Series for : WF43H, WF43G, WF43, WF43Q, WFF43P, WF43Y

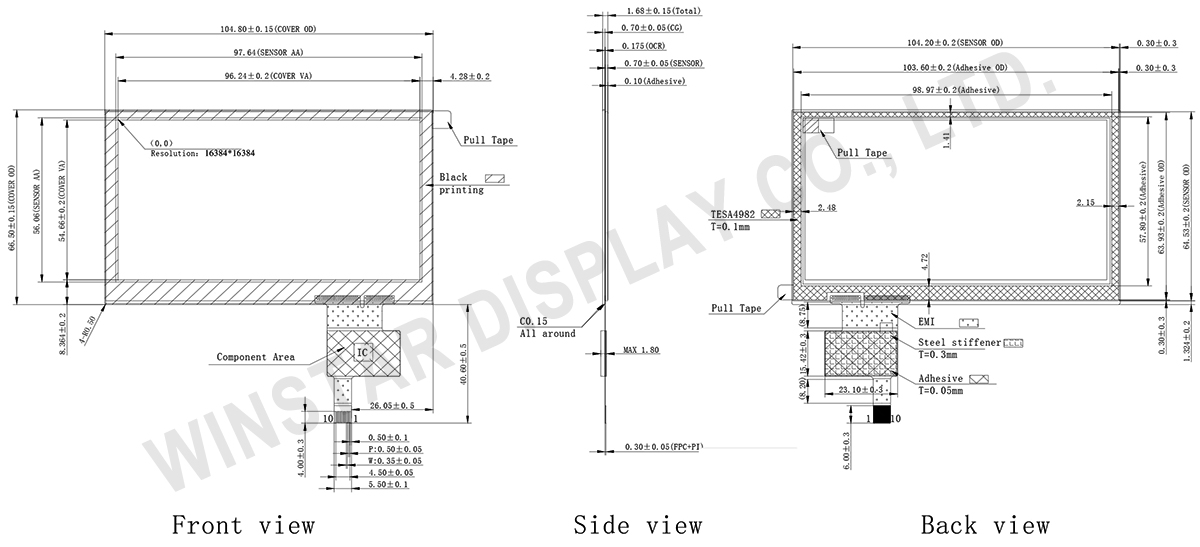

外形図

4.3 inch Touch Panel, 4.3 inch Touch Screen - Winstar Display

製品仕様

規格説明

特徴

NO. 項目 製品仕様
1 タイプ 静電容量方式タッチパネル(PCAP)
2 Input Mode Finger
3 Connector COF-IIC


規格説明

NO. 項目 製品仕様 単位
1 サイズ 4.3(対角線) インチ
2 結構 CTP
3 表示エリア 96.24(H) x 54.66(V) mm
4 外形寸法 104.80(H)x66.50(V)x1.68(D) mm

ピン功能定義

Pin No. 記号 I/O 説明
1 VSS --- System ground
2 VDDT --- Power supply
3 SCL I/O I2C clock signal
4 NC --- No Connection
5 SDA I/O I2C data signal
6 NC --- No Connection
7 RST I External reset signal, active low
8 NC --- No Connection
9 INT O Interrupt signal, active low, asserted to request
Host start a new transcation
10 VSS --- Ground ground


ICの仕様

NO. 項目 仕様
1 ドライバIC ILI2130
2 検出ポイント 5
3 インターフェイス I2C
4 電源電圧 3.3V

FW:FN043IGRGXX011C_ILI2130_V01_20210401.hex
Test config:FN043IGRGXX011C_ILI2130_test_MP.ini
Version: 0x07.0x00.0x00.0x00.0x01.0x0C.0x11.0x43

その他

環境条件:

NO. 項目 仕様
1 操作温度 -30~85℃
2 保存温度 -40~85℃
