製品情報

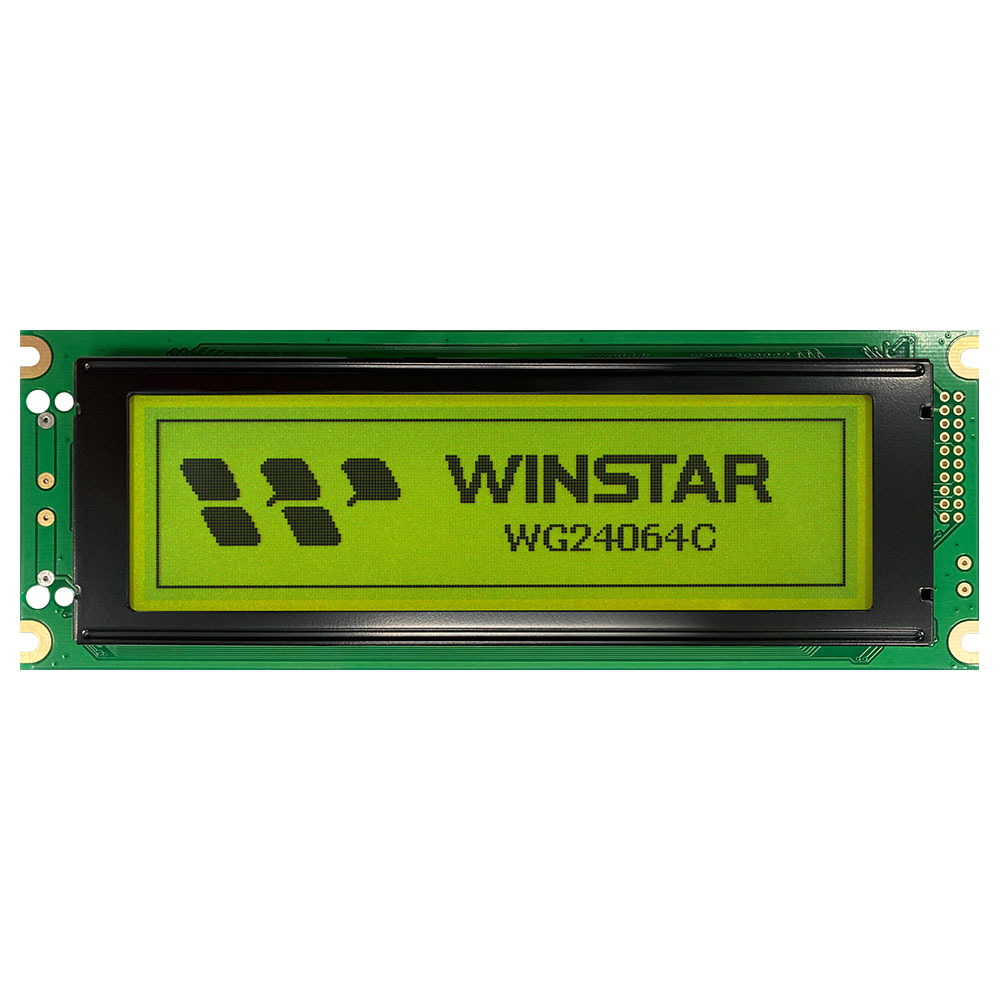

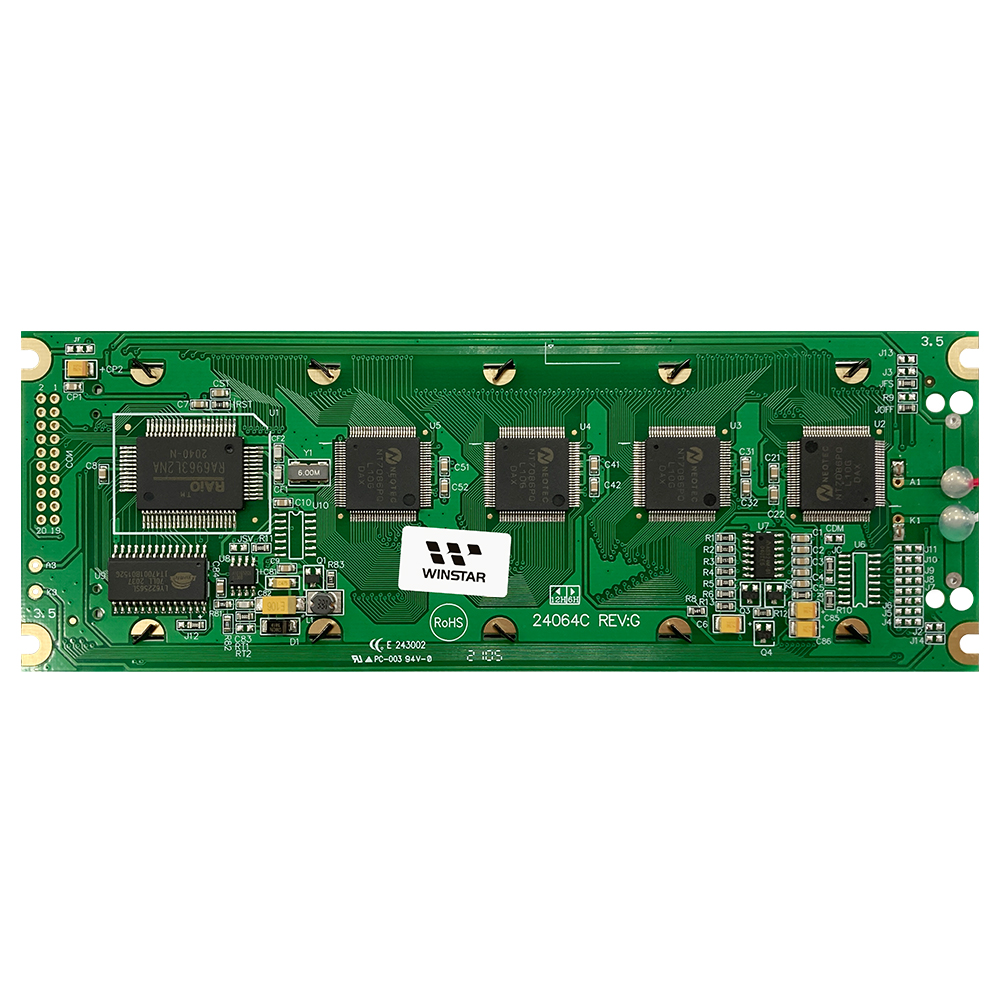

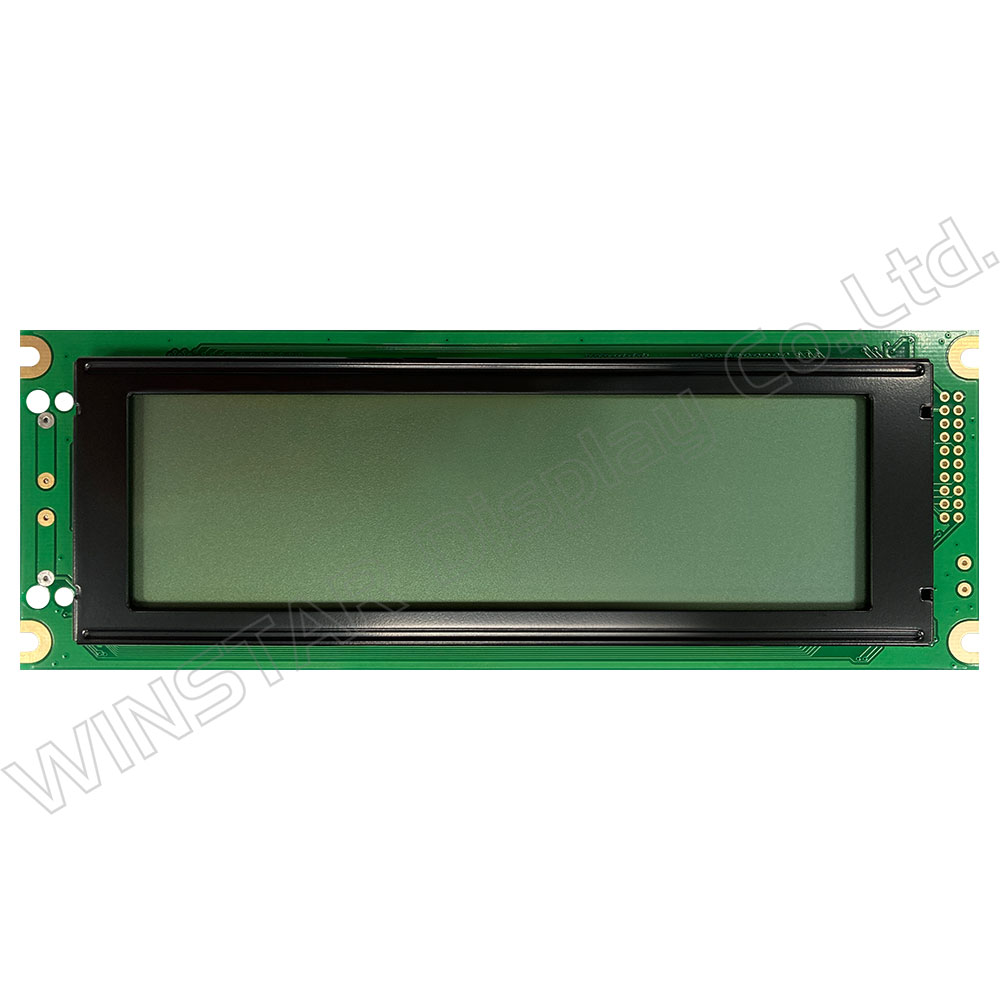

WG24064Cは、COB（Chip on Board）構造を採用した240x64モノクログラフィックLCD表示モジュールで、PCB基板と取り付け用ネジ穴を備え、さまざまな用途に簡単に組み込むことができます。RA6963コントローラを内蔵しており、8080 8ビットパラレルインターフェースで通信します。また、負電圧もモジュールに内蔵されています。

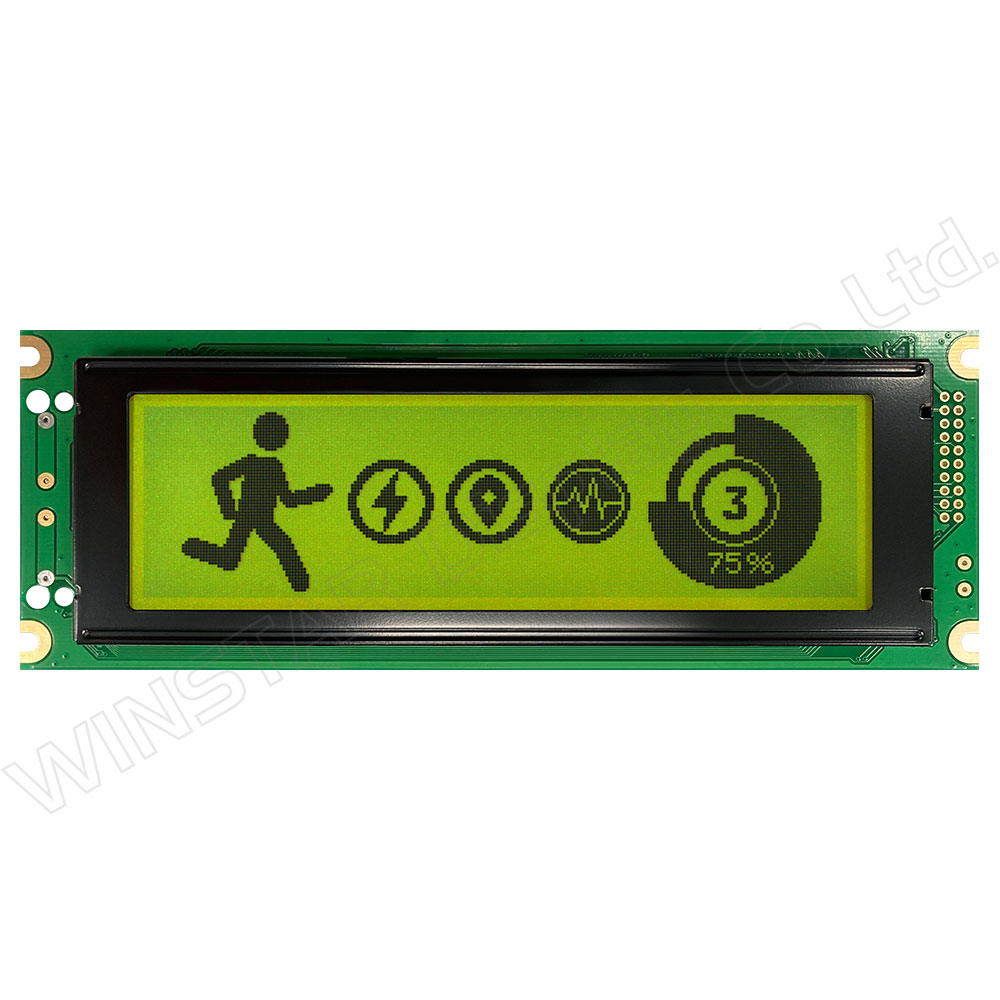

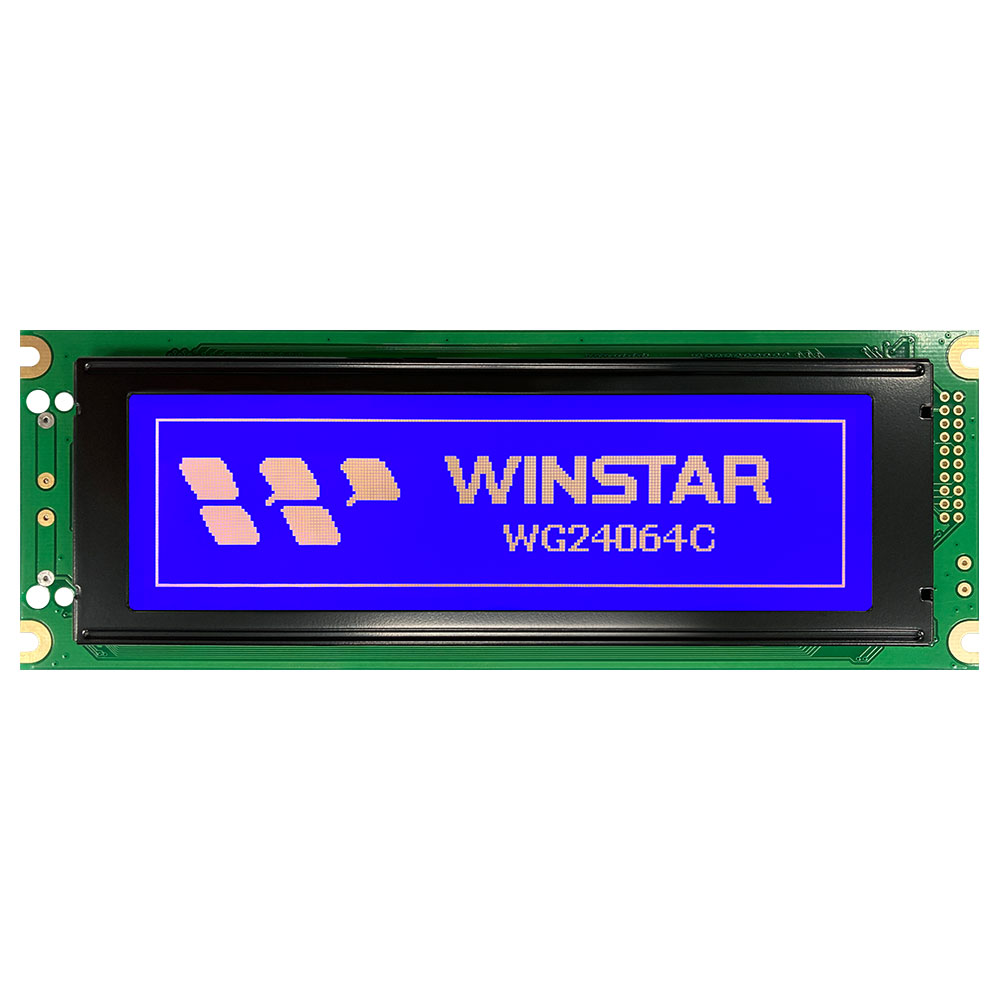

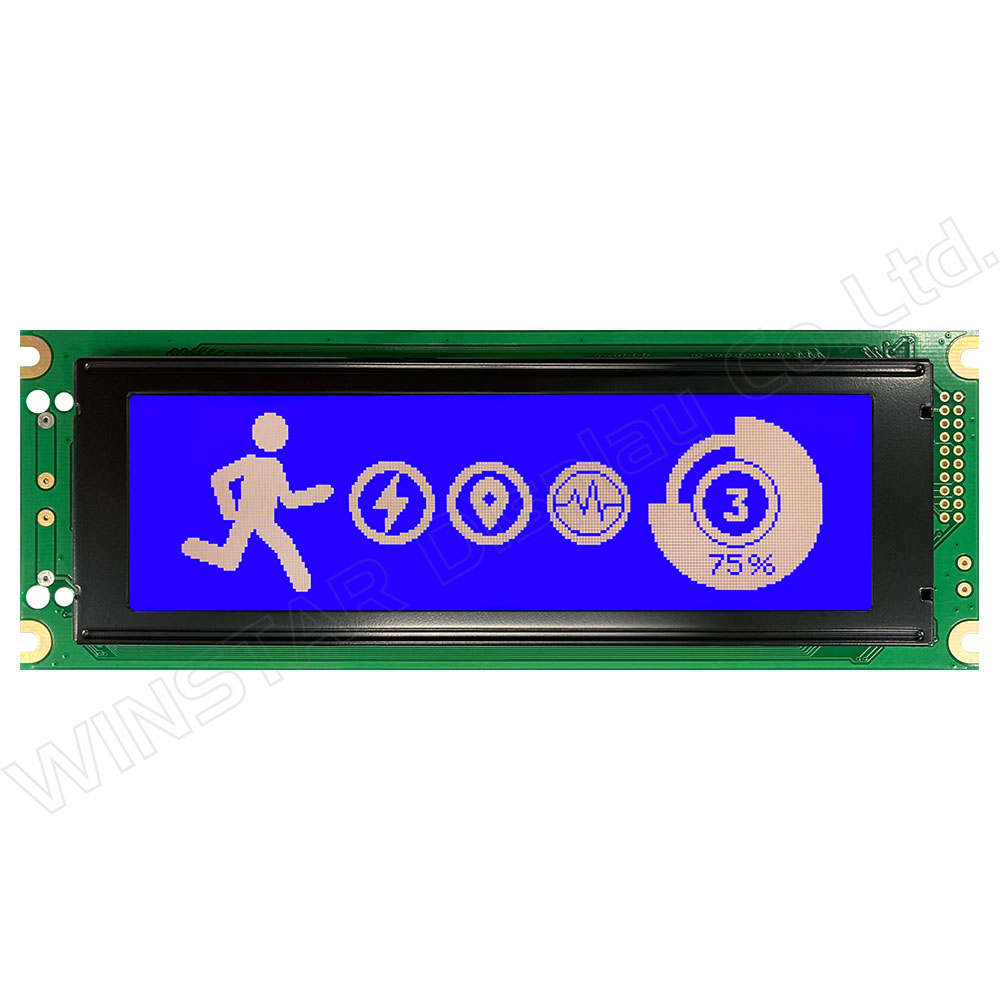

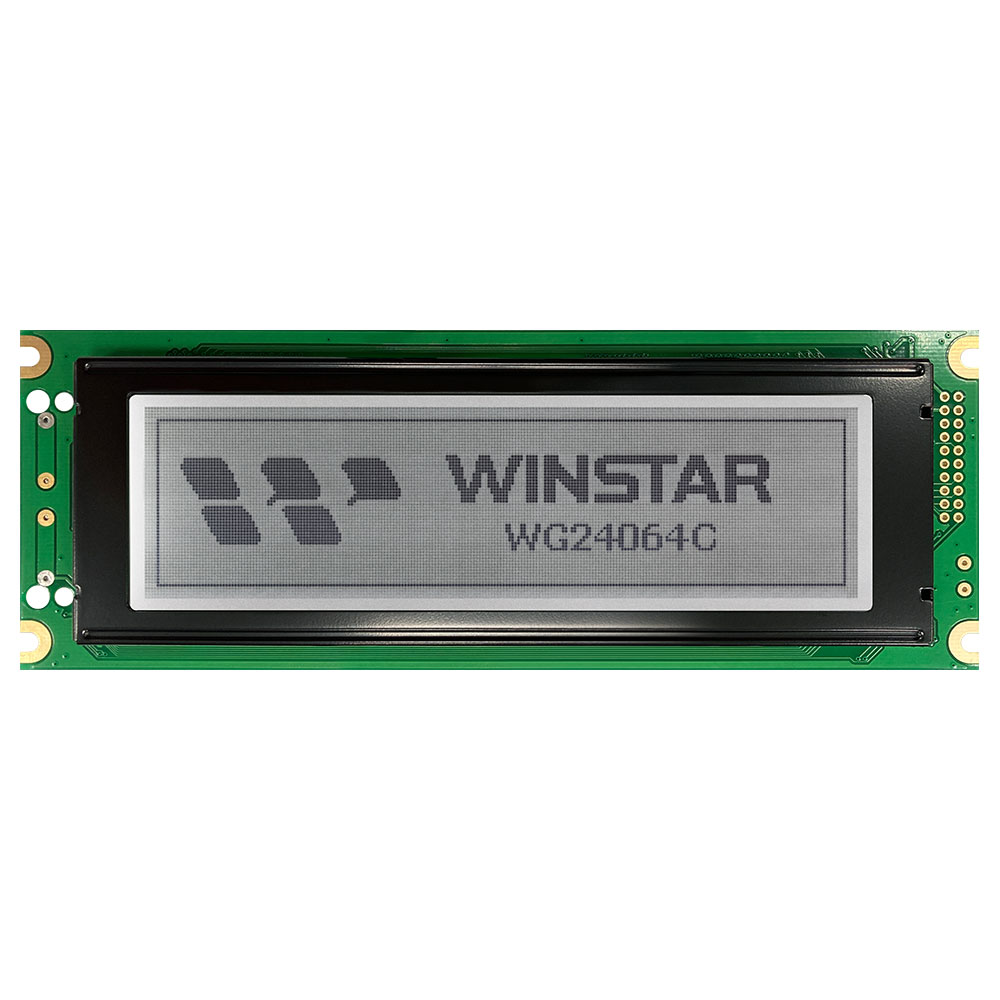

WG24064Cは、黄緑、青、白、赤のLEDバックライトを含むさまざまな色で提供されます。このモジュールは-20℃から+70℃の温度範囲で動作し、保管温度範囲は-30℃から+80℃です。

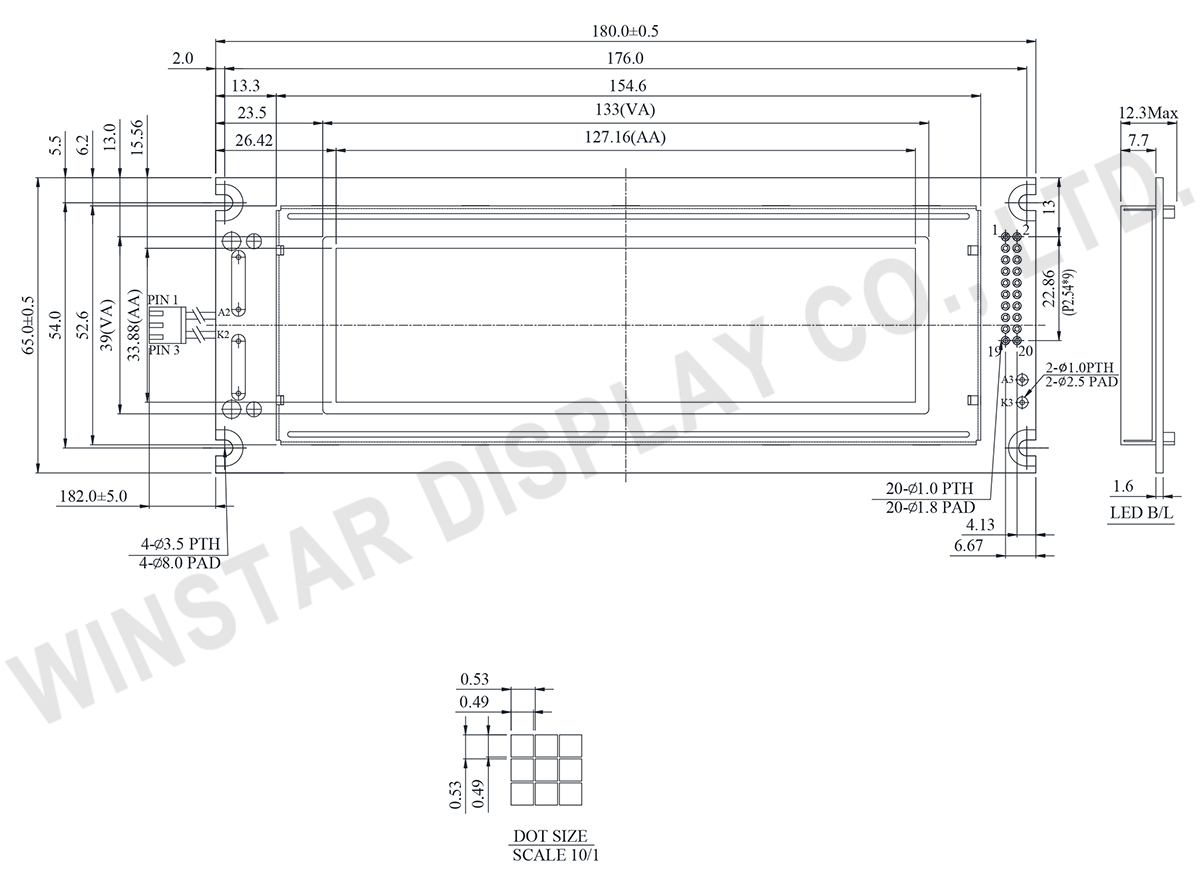

外形図
Data source ref:WG24064C-TMI-VZ#
製品仕様
規格説明
| 項目 | 標準値 | 単位 |
|---|---|---|
| ドットマトリックス(解像度) | 240 x 64 | － |
| モジュールサイズ | 180.0 x 65.0 x 12.3(Max) | mm |
| 表示エリア | 133.0 x 39.0 | mm |
| 有効エリア | 127.16 x 33.88 | mm |
| ドットサイズ | 0.49 x 0.49 | mm |
| ドットピッチ | 0.53 x 0.53 | mm |
| 駆動方法 | 1/64 | |
| バックライトタイプ | LED | |
| IC | RA6963 | |
| インタフェース | 8080 | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
| 入力電圧 | VIN | -0.3 | － | VDD+0.3 | V |
| ロジック電源電圧 | VDD-VSS | -0.3 | － | +7.0 | V |
電気特性
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| ロジック電源電圧 | VDD-VSS | － | 4.5 | 5.0 | 5.5 | V |
| LCD供給電圧 | VDD-V0 | Ta=-20℃ Ta=25℃ Ta=70℃ |
－ 12.1 10.3 |
－ 12.5 － |
13.9 12.9 － |
V V V |
| 高レベル入力電圧 | VIH | － | 0.8VDD | － | VDD | V |
| 低レベル入力電圧 | VIL | － | 0 | － | 0.15VDD | V |
| 高レベル出力電圧 | VOH | － | VDD-0.3 | － | VDD | V |
| 低レベル出力電圧 | VOL | － | 0 | － | 0.3 | V |
| 供給電流 | IDD | － | － | 26.0 | 35.0 | mA |
ピン功能定義
| Pin No. | 記号 | Level | 説明 |
|---|---|---|---|
| 1 | FG | － | Frame ground ( Connected to bezel ) |
| 2 | Vss | － | GND |
| 3 | Vdd | － | Power supply |
| 4 | Vo | － | Power supply for LCD driver |
| 5 | /WR | L | Data write. Write data into RA6963 when WR = L |
| 6 | /RD | L | Data read. Read data from RA6963 when RD = L |
| 7 | /CE | L | L : Chip enable |
| 8 | C/D | H / L | WR=L , C/D=H : Command Write C/D=L: Data write RD=L , C/D=H : Status Read C/D=L: Data read |
| 9 | Vee | － | Negative voltage output |
| 10 | /RESET | H / L | H : Normal ; L : Initialize RA6963 |
| 11 | DB0 | H / L | Data bus line |
| 12 | DB1 | H / L | Data bus line |
| 13 | DB2 | H / L | Data bus line |
| 14 | DB3 | H / L | Data bus line |
| 15 | DB4 | H / L | Data bus line |
| 16 | DB5 | H / L | Data bus line |
| 17 | DB6 | H / L | Data bus line |
| 18 | DB7 | H / L | Data bus line |
| 19 | FS | H / L | Pins for selection of font; H : 6 * 8 , L : 8 * 8 |
| 20 | NC | － | No connection |
