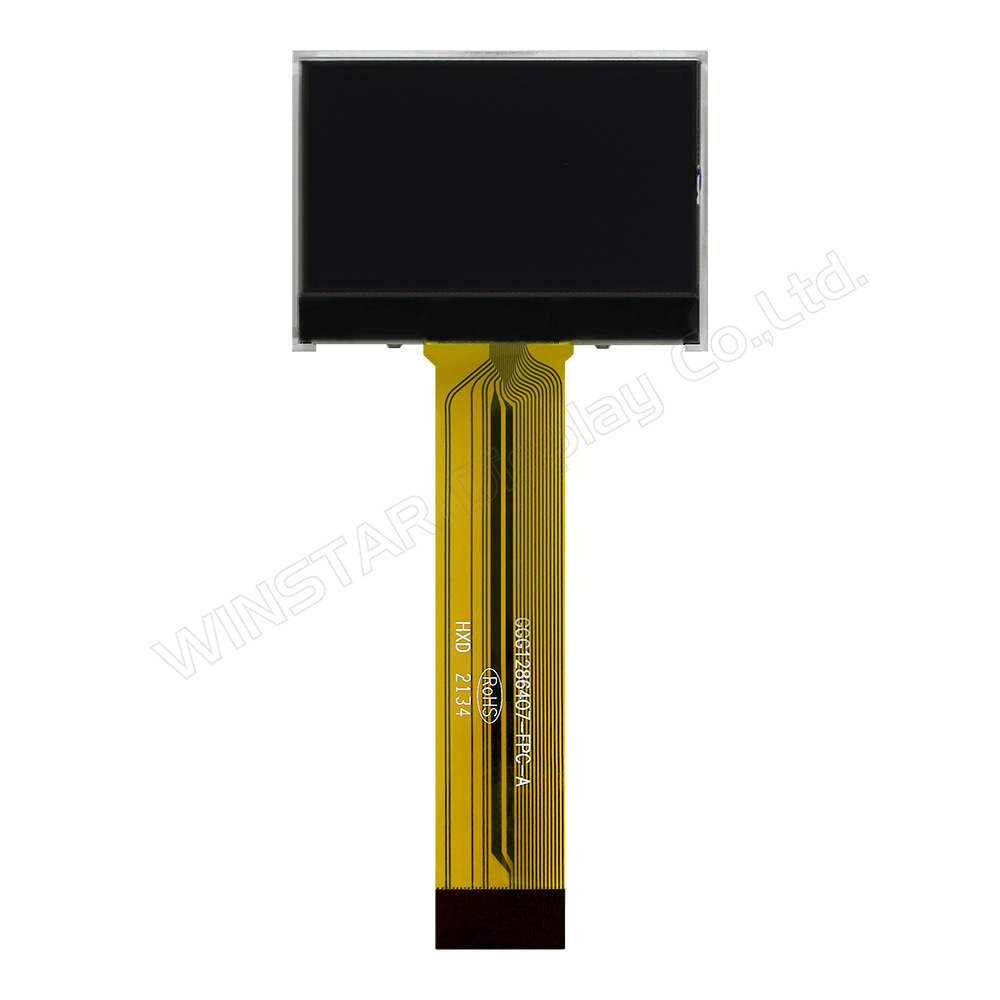

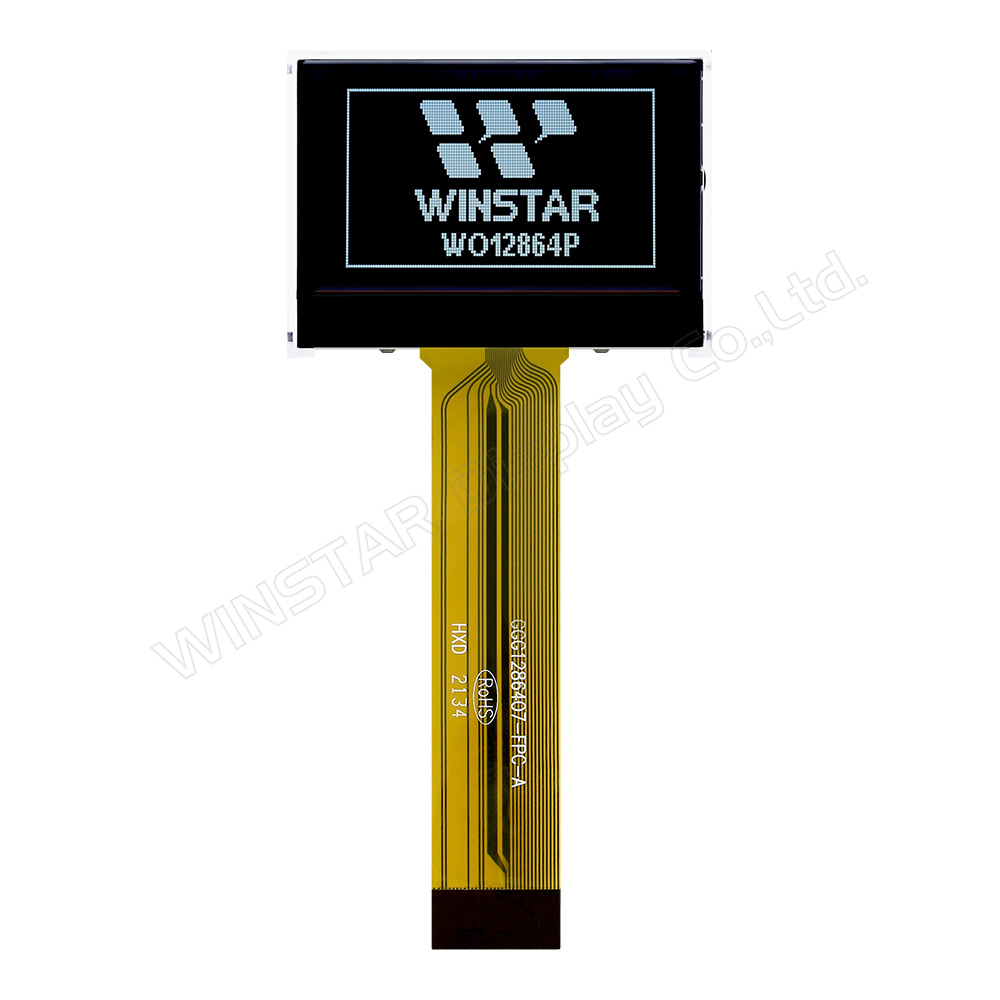

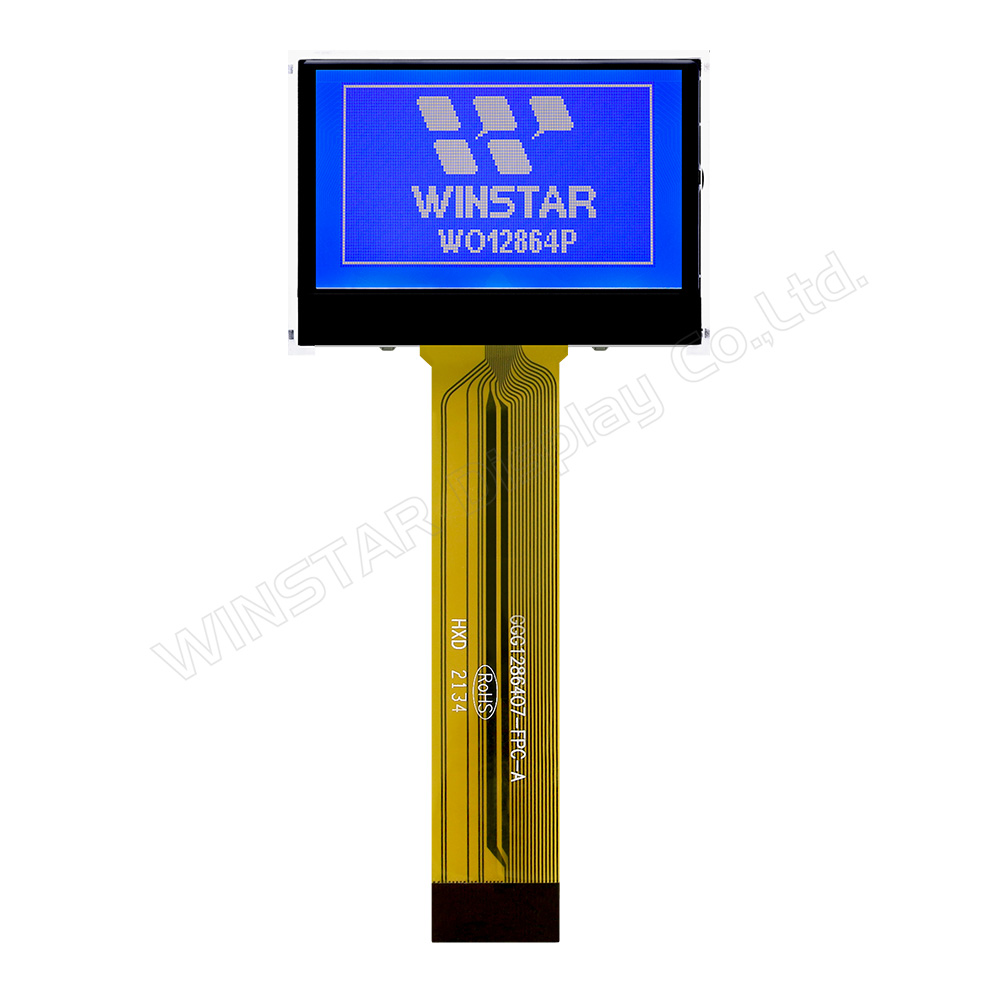

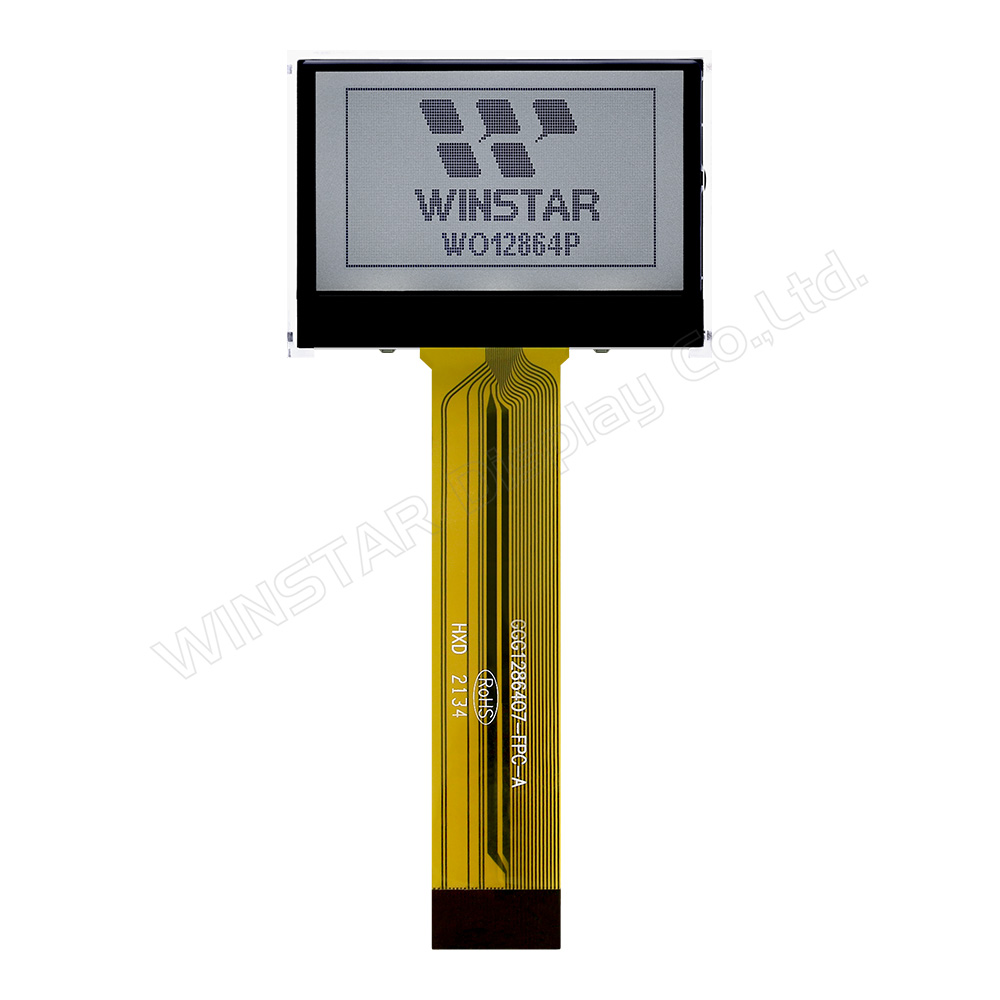

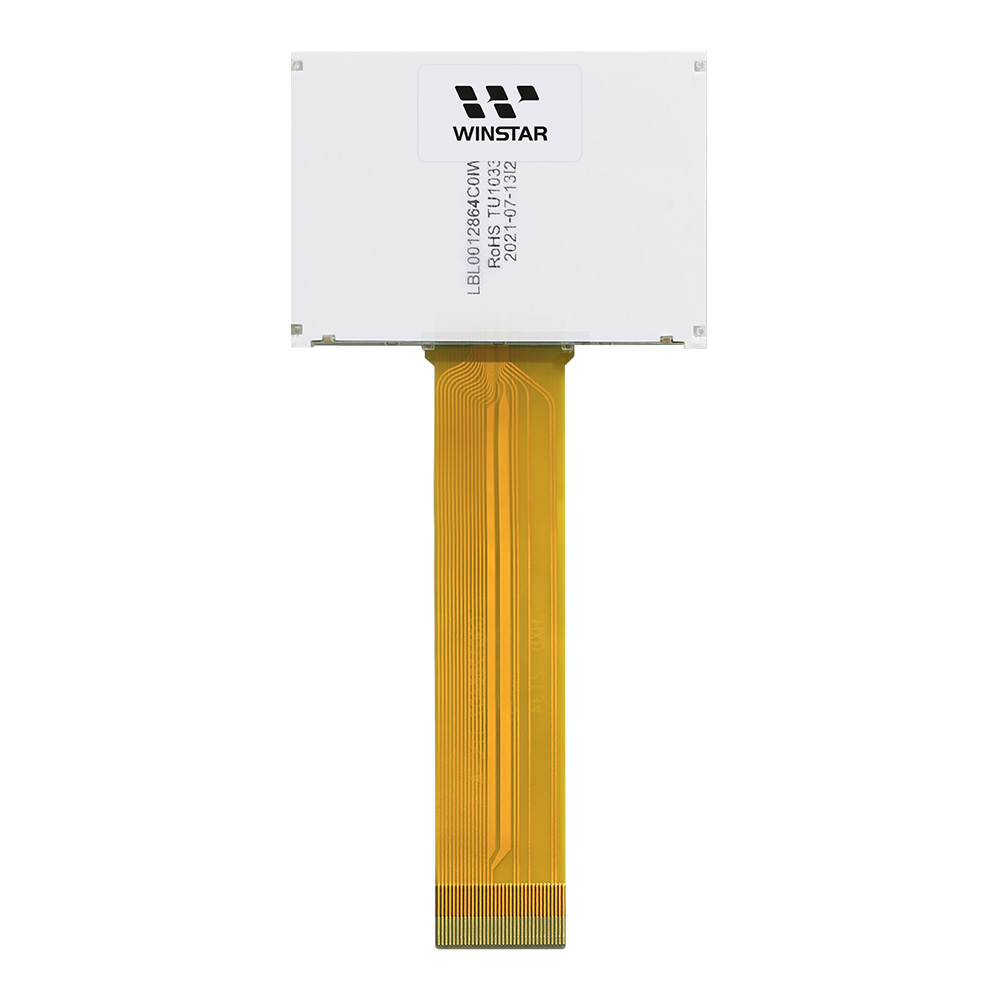

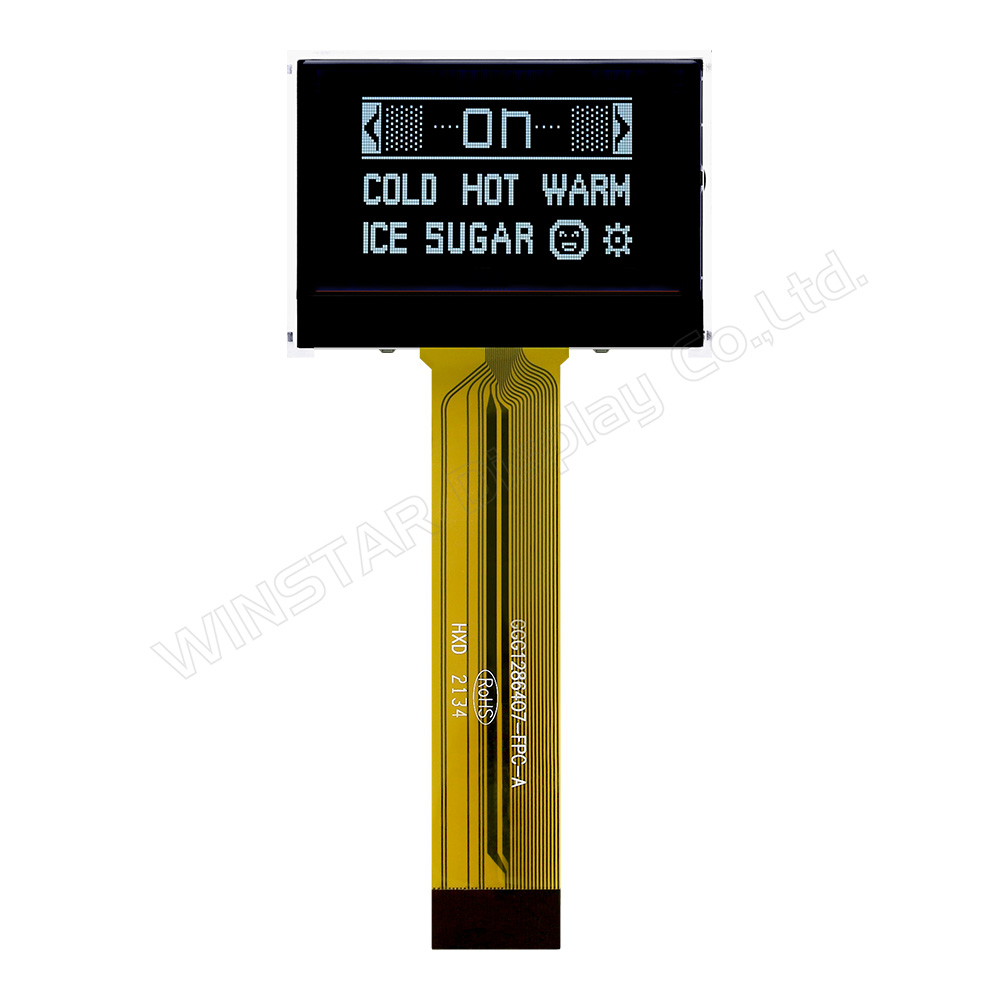

ST7567S 128x64 COG LCD モノクロディスプレイ - WO12864P
ST7567S 128x64 COG LCD モノクロディスプレイ - WO12864P
ST7567S 128x64 COG LCD モノクロディスプレイ - WO12864P
ST7567S 128x64 COG LCD モノクロディスプレイ - WO12864P
ST7567S 128x64 COG LCD モノクロディスプレイ - WO12864P
ST7567S 128x64 COG LCD モノクロディスプレイ - WO12864P
ST7567S 128x64 COG LCD モノクロディスプレイ - WO12864P
ST7567S 128x64 COG LCD モノクロディスプレイ - WO12864P

ST7567S 128x64 COG LCD モノクロディスプレイ

型番 WO12864P

►COGタイプのLCDモジュール
►タイプ: グラフィック
►結構: COG
►サイズ: 1.87インチ
►128x64 ドットマトリックス
►IC: ST7567S
►3V電源電圧
►1/65 duty cycle
►インターフェース: 6800/8080/SPI

前へ 製品カテゴリ一覧へ戻る 次へ

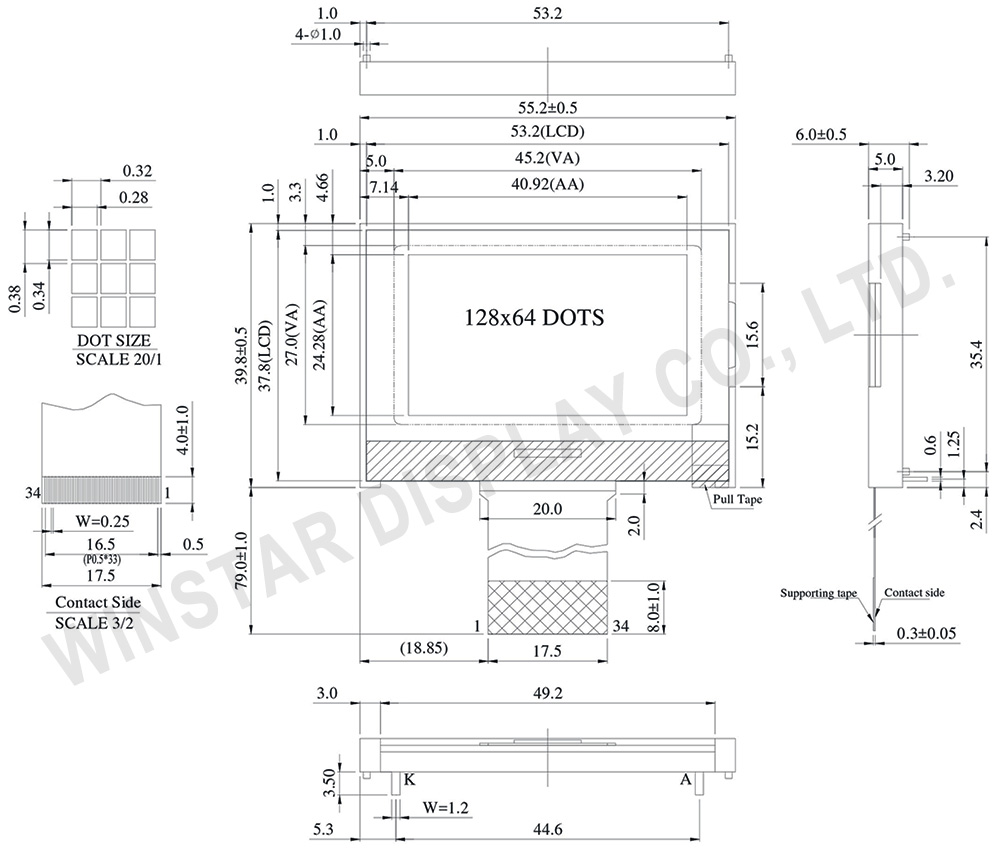

外形図

Chip-on-Glass LCD Module 128x64 with ST7567S IC - WO12864P


Data source ref: WO12864P-TFH#

製品仕様

ピン功能定義

Pin No. 記号 説明
1 NC No connection
2 NC No connection
3 PSB Interface selection
4 C86 C86 selects the microprocessor type in parallel interface mode
5~9 NC No connection
10 VG VG is the LCD driving voltage for segment circuits.
11 NC No connection
12 NC No connection
13 XV0 XV0 is the LCD driving voltage for common circuits at positive frame.
14 V0 V0 is the LCD driving voltage for common circuits at negative frame
15~19 NC No connection
20 VSS Ground
21 VDD Power supply
22~29 D7~D0 8-bit bi-directional data bus. Connect to the data bus of 8-bit
microprocessor. When CSB is non-active (CSB=“H”),
D[7:0] pins are high impedance.
30 ERD
C86 MPU
Type		 ERD Description
H 6800 series E Read/Write control input pin.
R/W=”H”: When E is “H”, D[7:0] are in output mode. R/W=”L”: Signals on  D[7:0] are latched at the failing edge of E signal.
L 8080 series /RD Read enable input pin.
When /RD is “L”, D[7:0] are in output mode.
31 RWR
C86 MPU
Type		 RWR Description
H 6800 series R/W

Read/Write control input pin.
R/W=”H”: read. R/W=”L”: write.
L 8080 series /WR Write enable input pin.
Signals on D[7:0] will be latched at the rising edge of /WR signal.
32 A0 It determines whether the access is related to data or command
33 RSTB Hardware reset input pin
34 CSB Chip select input pin.

規格説明

項目 仕様 単位
ドットマトリックス(解像度) 128 x 64 dots －
モジュールサイズ 55.2 x 39.8 x 6.0 mm
表示エリア 45.2 x 27.0 mm
有効エリア 40.92 x 24.28 mm
ドットサイズ 0.28 x 0.34 mm
ドットピッチ 0.32 x 0.38 mm
駆動方法 1/65 , 1/9 Bias
バックライトタイプ LED
IC ST7567S
インターフェイス 6800/8080/4-Line SPI

絶対最大定格

項目 記号 最小値 典型値 最大値 単位
操作温度 TOP -20 － +70 ℃
保存温度 TST -30 － +80 ℃
入力電圧 VI -0.3 － VDD+0.3 V
デジタル電源電圧 VDD-Vss -0.3 － 4.0 V
電源電圧 V0-XV0 -0.3 － 14.0 V

電気特性

項目 記号 条件 最小値 典型値 最大値 単位
ロジック電源電圧 VDD-VSS － 2.7 3.0 3.3 V
LCD供給電圧 VOP Ta=-20℃
Ta=25℃
Ta=70℃		 －
9.4
－		 －
9.6
－		 －
9.8
－		 V
V
V
高レベル入力電圧 VIH － 0.7 VDD － VDD V
低レベル入力電圧 VIL － Vss － 0.3VDD V
高レベル出力電圧 VOH － 0.8 VDD － VDD V
低レベル出力電圧 VOL － Vss － 0.2 VDD V
供給電流 IDD VDD=3.0V － － 1.5 mA
