2.26インチ 16x2 モノクロキャラクタLCDモジュール

型番 WH1602P

►LCDキャラクタディスプレイ
►タイプ: キャラクタ表示タイプが
►結構: COB
►サイズ: 2.26インチ
►16文字x2行
►5x8 ドット含カーソル
►+5V電源電圧
►1/16 duty cycle
►LEDバックライトはA/K端子から駆動可能
►プリセット6800インターフェース(ST7066 IC),オプションSPI或いはI2Cインターフェース(RW1063 IC)

仕様書ダウンロード

DEMO CODE

お問い合わせに追加

前へ製品カテゴリ一覧へ戻る次へ

製品情報

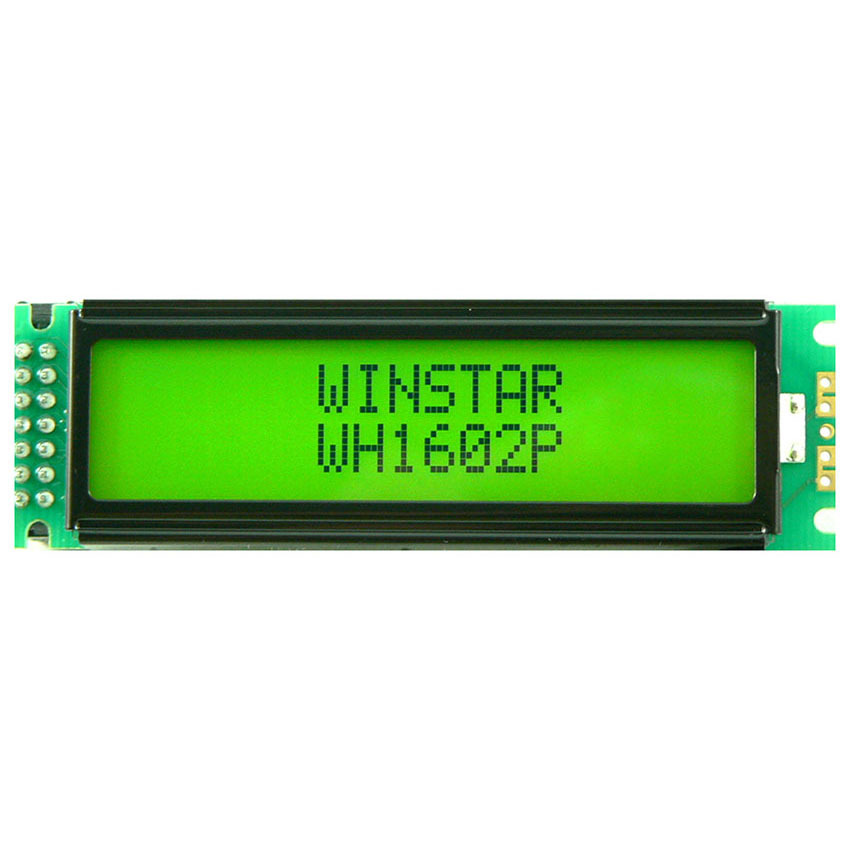

WH1602Pは、2.26インチの16x2モノクロキャラクタLCDモジュールです。モジュールサイズは85.0 x 25.2 x 13.2 mm、表示エリアは56.2 x 11.5 mmです。COB（Chip-On-Board）構造を採用し、PCB左側に14ピン2列の接続レイアウトを配置しています。

WH1602PはST7066コントローラICまたは同等品を採用し、6800 4/8-bitパラレルインターフェースを標準仕様としています。RW1063コントローラICを使用したSPIおよびI2Cインターフェースも選択できます。電源電圧は+5Vです。

ST7066コントローラには、English/Japanese、English/Western European、English/Scandinavian European、English/Cyrillic（Russian）など複数の文字セットが用意されています。

LEDバックライトは、青、緑、白、黄緑、アンバー、赤から選択できます。LEDバックライトはA/K端子に接続します。

LCD表示モードはSTN PositiveとSTN Negativeに対応し、偏光板はTransmissive（透過型）またはTransflective（半透過反射型）から選択できます。

仕様構成についてご要望がある場合は、ページ上部の製品お問い合わせから、メッセージ欄に必要な仕様をご記入ください。

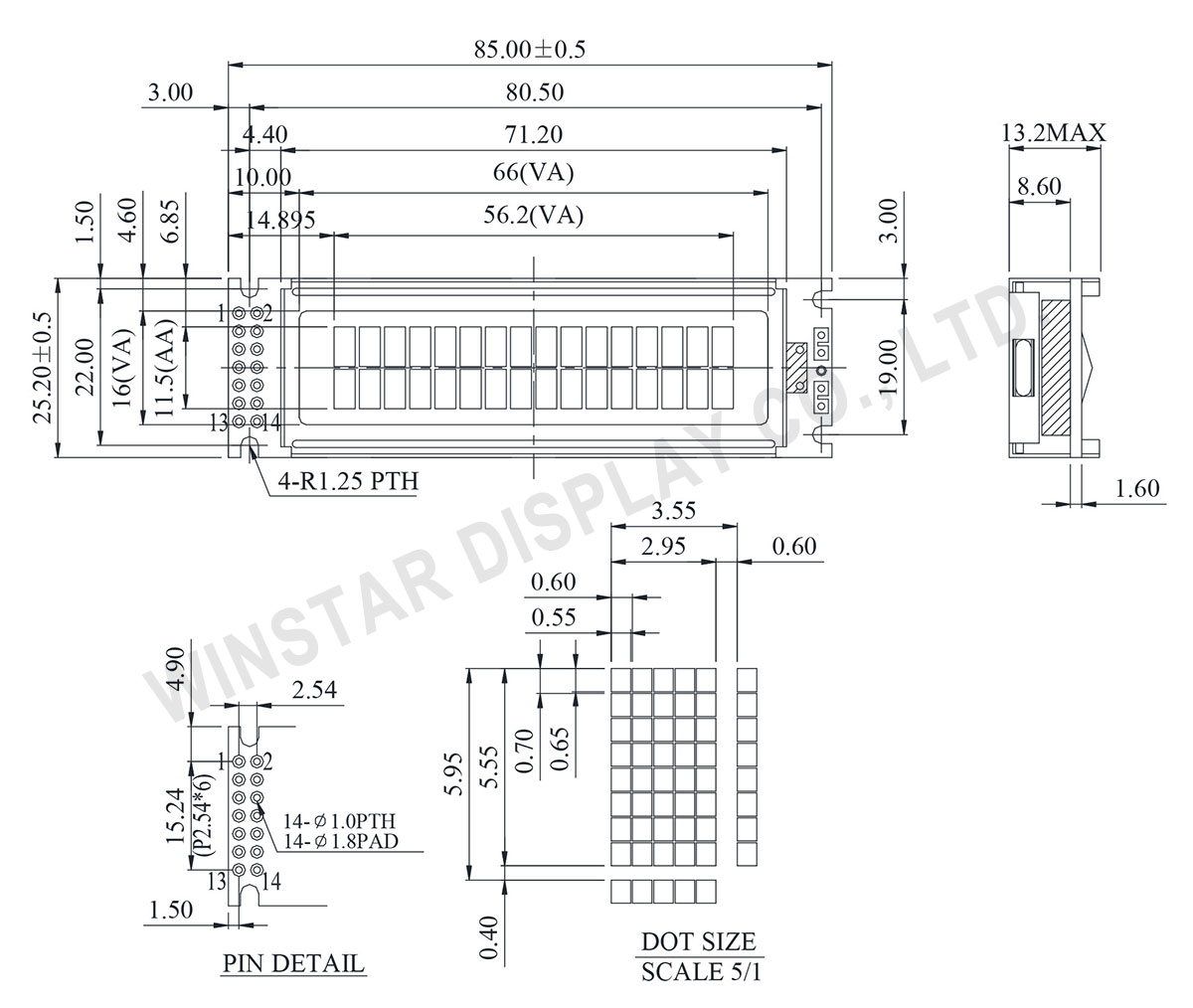

外形図

16x2 LCD Module with COB | ST7066 & Optional I2C/SPI Interface - WH1602P

Data source ref:WH1602P-YYH-JT#

製品仕様

規格説明

項目	標準値	単位
表示形式	16 文字 x 2 行	－
モジュールサイズ	85.0 x 25.2 x 13.2 (MAX)	mm
表示エリア	66.0 x 16.0	mm
有効エリア	56.20 x 11.5	mm
ドットサイズ	0.55 x 0.65	mm
ドットピッチ	0.60 x 0.70	mm
文字サイズ	2.95 x 5.55	mm
文字ピッチ	3.55 x 5.95	mm
駆動方法	1/16
バックライトタイプ	LED
IC	ST7066U
インターフェース	6800

絶対最大定格

項目	記号	最小値	典型値	最大値	単位
操作温度	TOP	-20	－	+70	℃
保存温度	TST	-30	－	+80	℃
入力電圧	VI	VSS	－	VDD	V
ロジック電源電圧	VDD-VSS	-0.3	－	7	V
LCD供給電圧	VDD-Vo	-0.3	－	13	V

電気特性

項目	記号	条件	最小値	典型値	最大値	単位
ロジック電源電圧	VDD-VSS	－	4.5	5.0	5.5	V
LCD供給電圧	VDD-V0	Ta=-20℃ Ta=25℃ Ta=70℃	－ 3.6 3.2	－ 3.7 －	5.2 3.8 －	V V V
高レベル入力電圧	VIH	－	0.7 VDD	－	VDD	V
低レベル入力電圧	VIL	－	Vss	－	0.6	V
高レベル出力電圧	VOH	－	3.9	－	VDD	V
低レベル出力電圧	VOL	－	0	－	0.4	V
供給電流	IDD	VDD=5.0V	1.0	1.2	1.5	mA

ピン功能定義

Pin No.	記号	Level	説明
1	DB7	H/L	Data bus line
2	DB6	H/L	Data bus line
3	DB5	H/L	Data bus line
4	DB4	H/L	Data bus line
5	DB3	H/L	Data bus line
6	DB2	H/L	Data bus line
7	DB1	H/L	Data bus line
8	DB0	H/L	Data bus line
9	E	H,H→L	Chip enable signal
10	R/W	H/L	H: Read L: Write
11	RS	H/L	H: DATA, L: Instruction code
12	VO	(Variable)	Operating voltage for LCD
13	VSS	0V	Ground
14	VDD	5.0V	Supply Voltage for logic
