製品情報

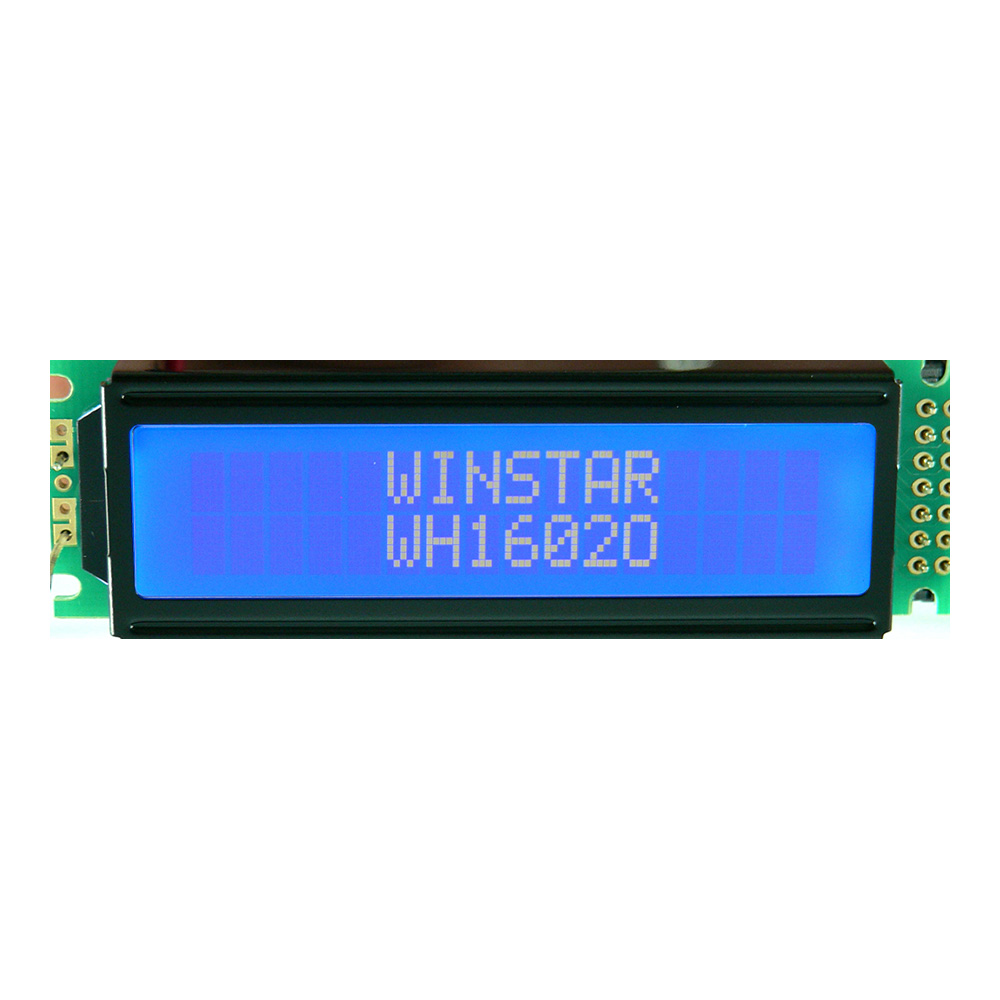

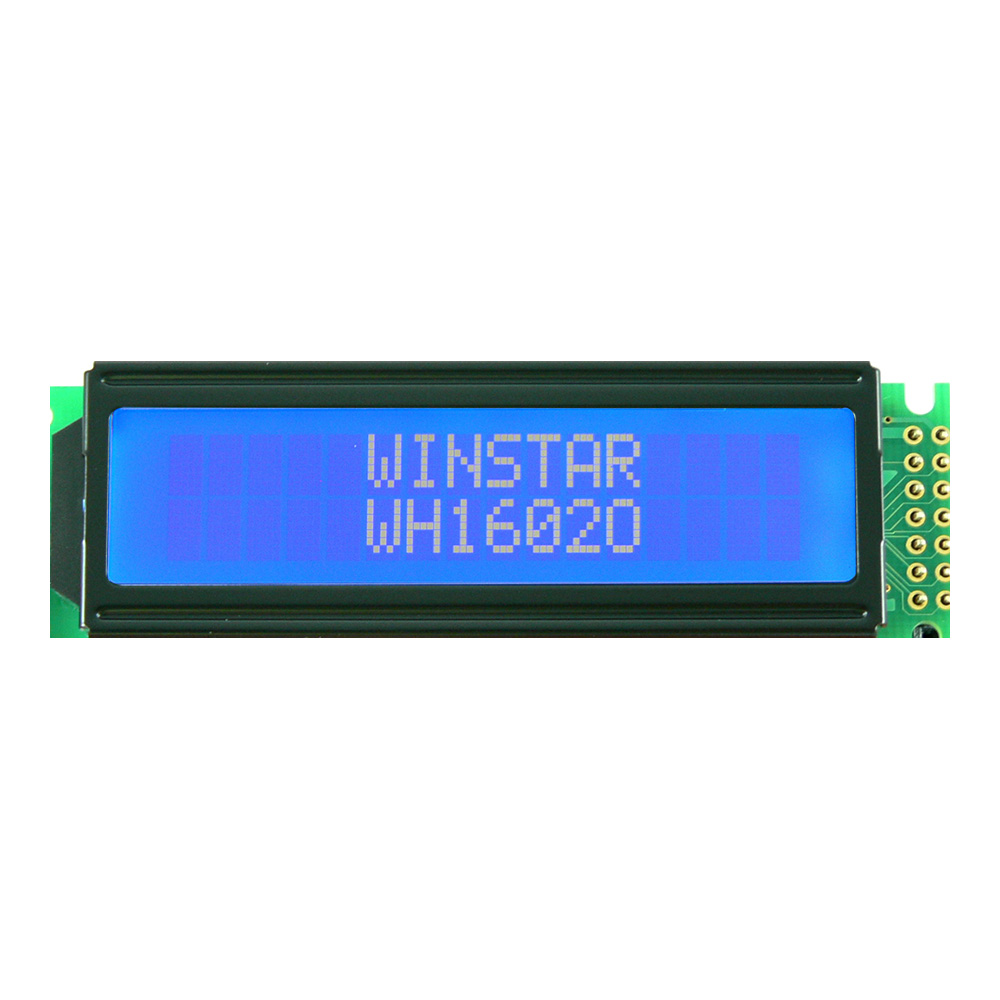

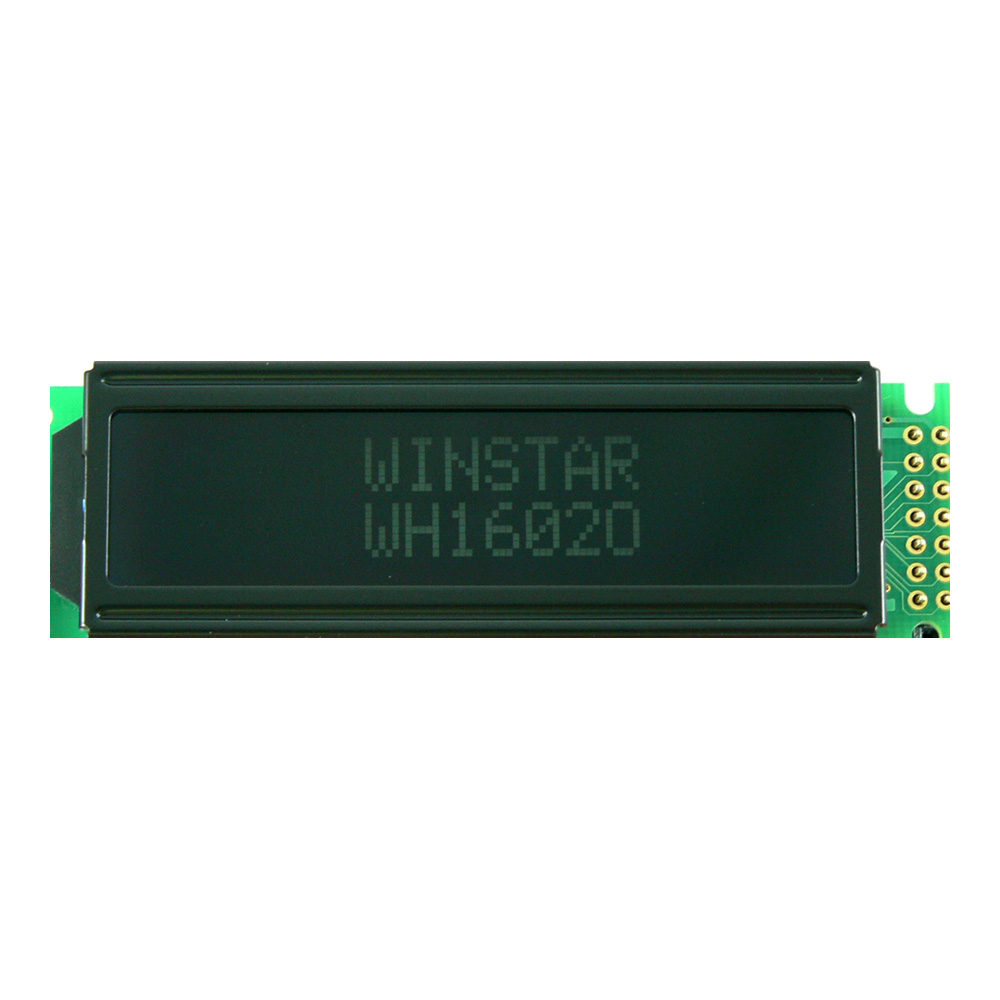

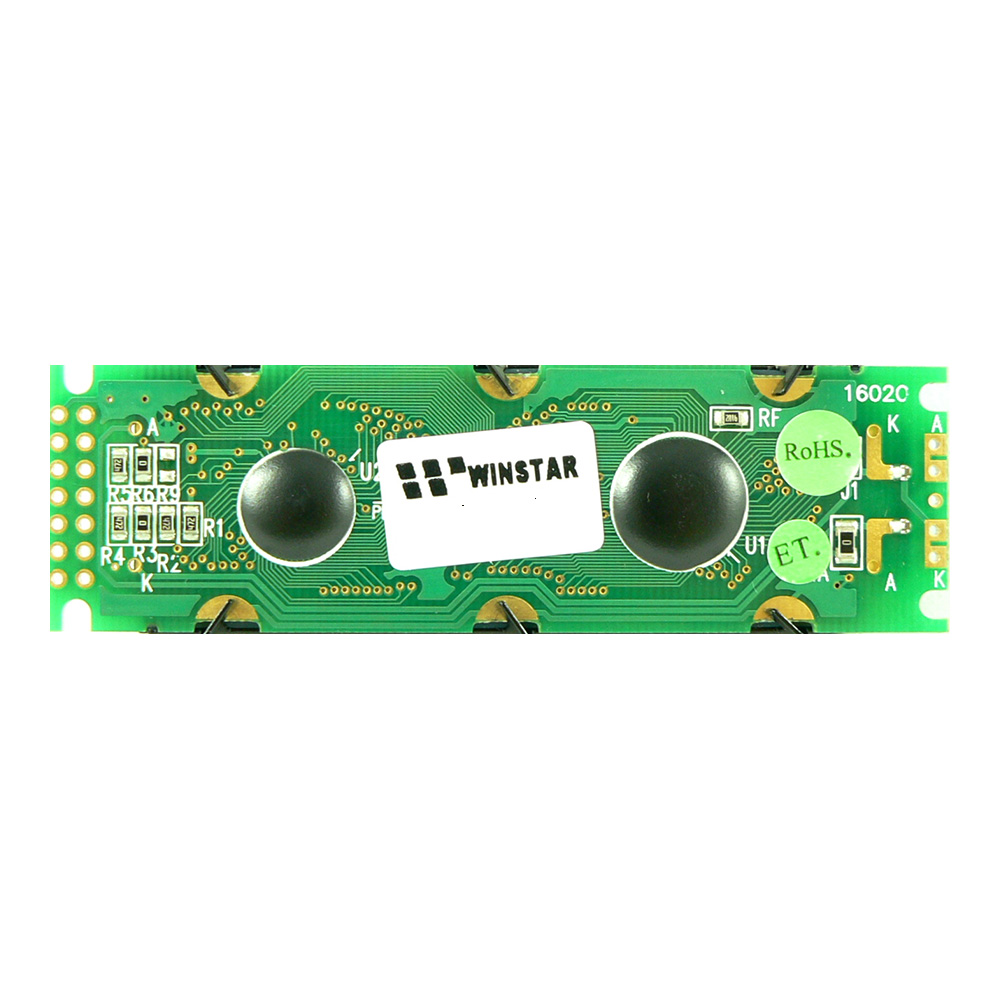

WINSTAR WH1602Oは、COB（Chip-On-Board）構造を採用した16文字×2行のキャラクターLCDディスプレイモジュールです。ST7066コントローラICまたは互換ICを内蔵しており、デフォルトのインターフェースは6800 4/8ビットパラレルで、動作電圧は5Vです。バックライトは黄緑、青、緑、白、アンバー、赤など、さまざまなLEDカラーオプションに対応しています。バックライトの駆動は、PIN1、PIN2、PIN15、PIN16、またはA/Kピンから行うことができます。
内蔵のST7066 ICは、English/Japanese、English/Western European、English/Scandinavian European、English/Cyrillic（ロシア語）など、複数のフォントセットに対応しています。Hebrew/Arabicなどの追加フォントはリクエストにより対応可能です。
標準の文字サイズは2.95 x 5.55 mmで、より小さい2.95 x 4.35 mmの文字サイズも選択可能です。
WH1602Oシリーズには、以下のようなインターフェースおよびコントローラICのバリエーションも用意されています：
► WH1602O：6800インターフェース（ST7066 IC）► WH1602O2：I2Cインターフェース（RW1063 IC）

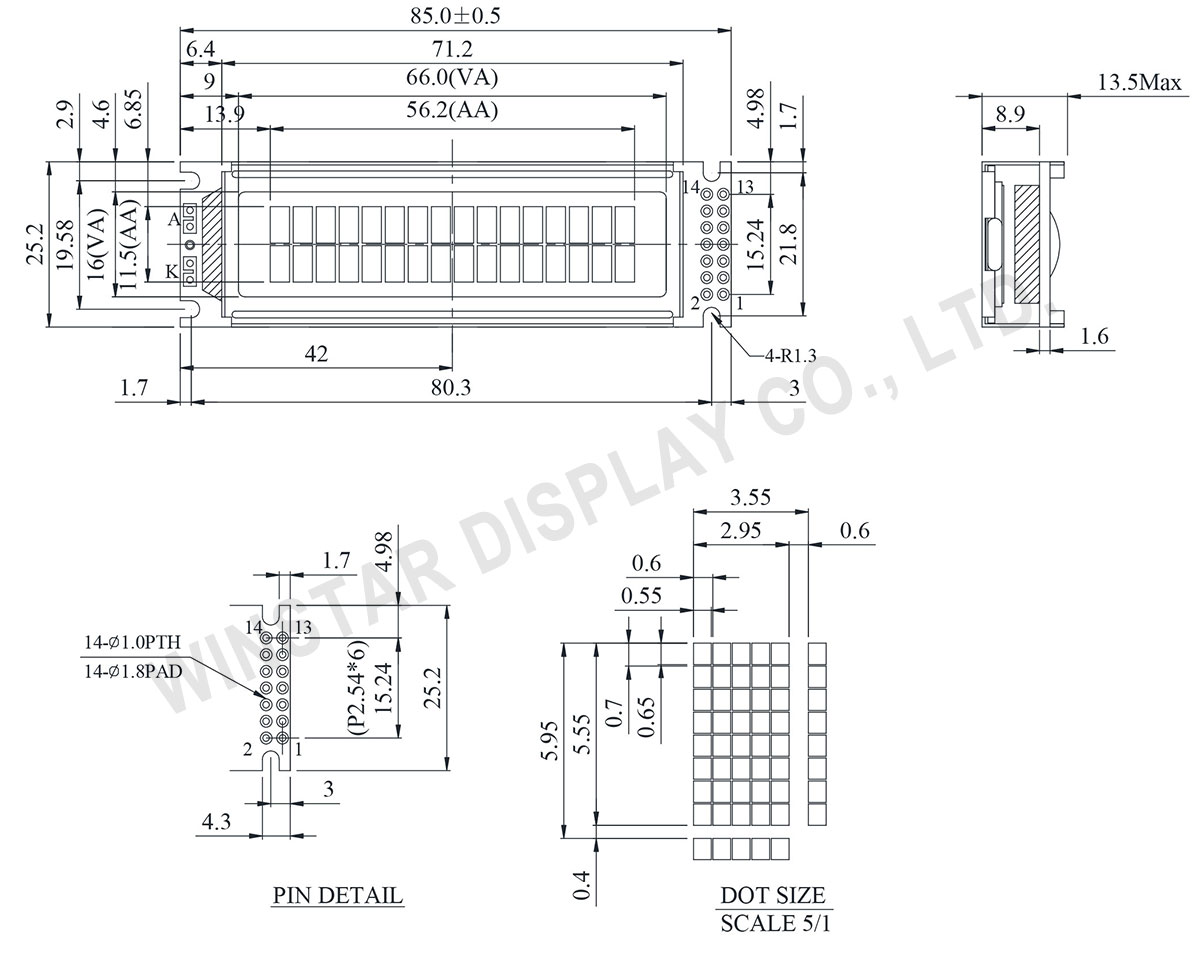

外形図
Data source ref:WH1602O-TFH-ET#
製品仕様
規格説明
| 項目 | 標準値 | 単位 |
|---|---|---|
| 表示形式 | 16 文字 x 2 行 | － |
| モジュールサイズ | 85.0 x 25.2 x 13.5 (MAX) | mm |
| 表示エリア | 66.0 x 16.0 | mm |
| 有効エリア | 56.20 x 11.5 | mm |
| ドットサイズ | 0.55 x 0.65 | mm |
| ドットピッチ | 0.60 x 0.70 | mm |
| 文字サイズ | 2.95 x 5.55 | mm |
| 文字ピッチ | 3.55 x 5.95 | mm |
| 駆動方法 | 1/16 | |
| バックライトタイプ | LED | |
| IC | ST7066U | |
| インターフェース | 6800 | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
| 入力電圧 | VI | VSS | － | VDD | V |
| ロジック電源電圧 | VDD-VSS | -0.3 | － | 7 | V |
| LCD供給電圧 | VDD-Vo | -0.3 | － | 13 | V |
電気特性
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| ロジック電源電圧 | VDD-VSS | － | 4.5 | 5.0 | 5.5 | V |
| LCD供給電圧 | VDD-V0 | Ta=-20℃ Ta=25℃ Ta=70℃ |
－ 3.6 3.2 |
－ 3.7 － |
5.2 3.8 － |
V V V |
| 高レベル入力電圧 | VIH | － | 0.7 VDD | － | VDD | V |
| 低レベル入力電圧 | VIL | － | Vss | － | 0.6 | V |
| 高レベル出力電圧 | VOH | － | 3.9 | － | VDD | V |
| 低レベル出力電圧 | VOL | － | 0 | － | 0.4 | V |
| 供給電流 | IDD | VDD=5.0V | 1.0 | 1.2 | 1.5 | mA |
ピン功能定義
| Pin No. | 記号 | Level | 説明 |
|---|---|---|---|
| 1 | DB7 | H/L | Data bus line |
| 2 | DB6 | H/L | Data bus line |
| 3 | DB5 | H/L | Data bus line |
| 4 | DB4 | H/L | Data bus line |
| 5 | DB3 | H/L | Data bus line |
| 6 | DB2 | H/L | Data bus line |
| 7 | DB1 | H/L | Data bus line |
| 8 | DB0 | H/L | Data bus line |
| 9 | E | H,H→L | Chip enable signal |
| 10 | R/W | H/L | H: Read L: Write |
| 11 | RS | H/L | H: DATA, L: Instruction code |
| 12 | VO | (Variable) | Operating voltage for LCD |
| 13 | VSS | 0V | Ground |
| 14 | VDD | 5.0V | Supply Voltage for logic |
