製品情報

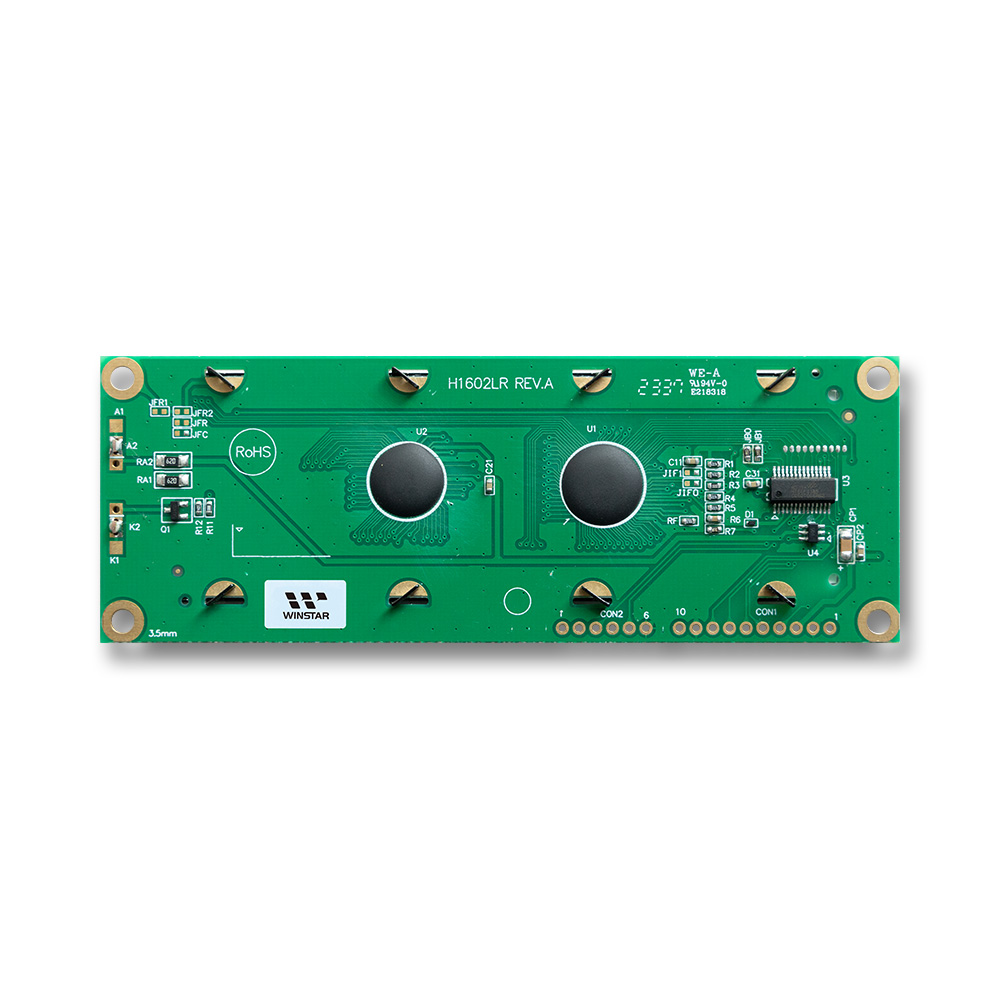

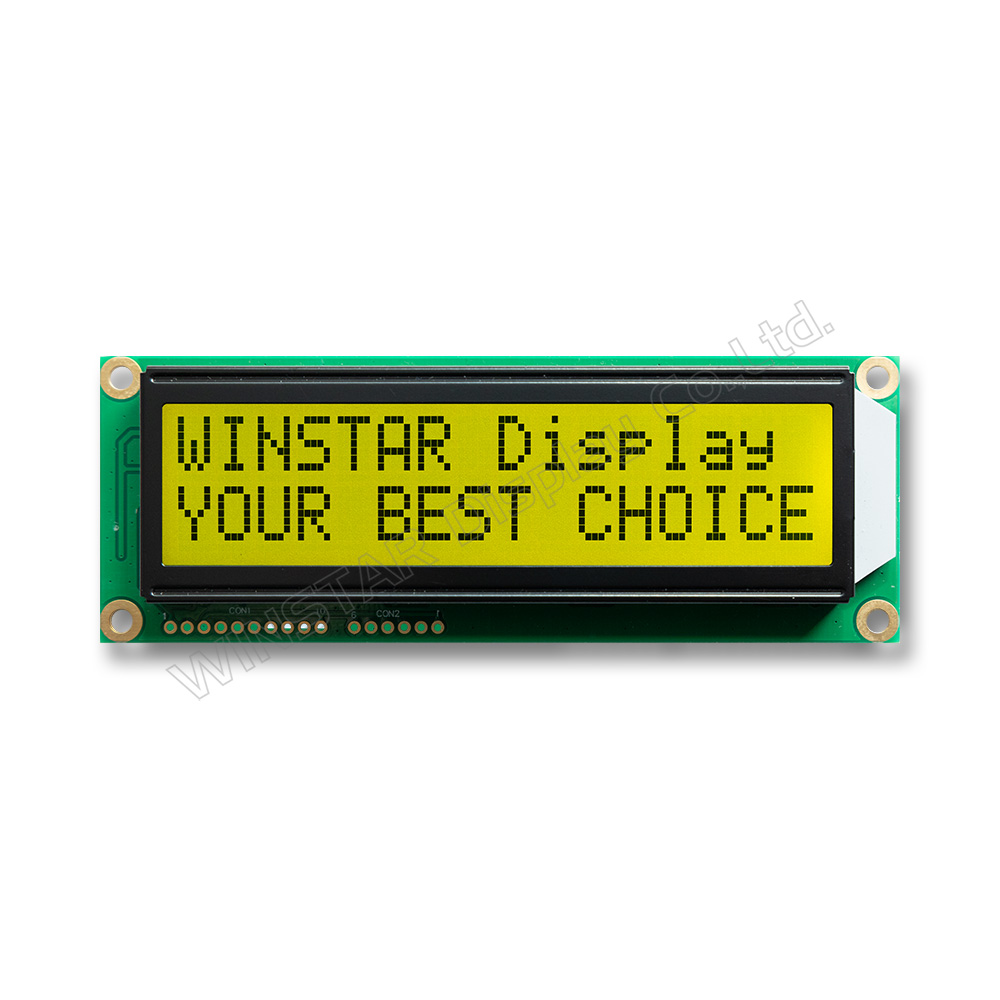

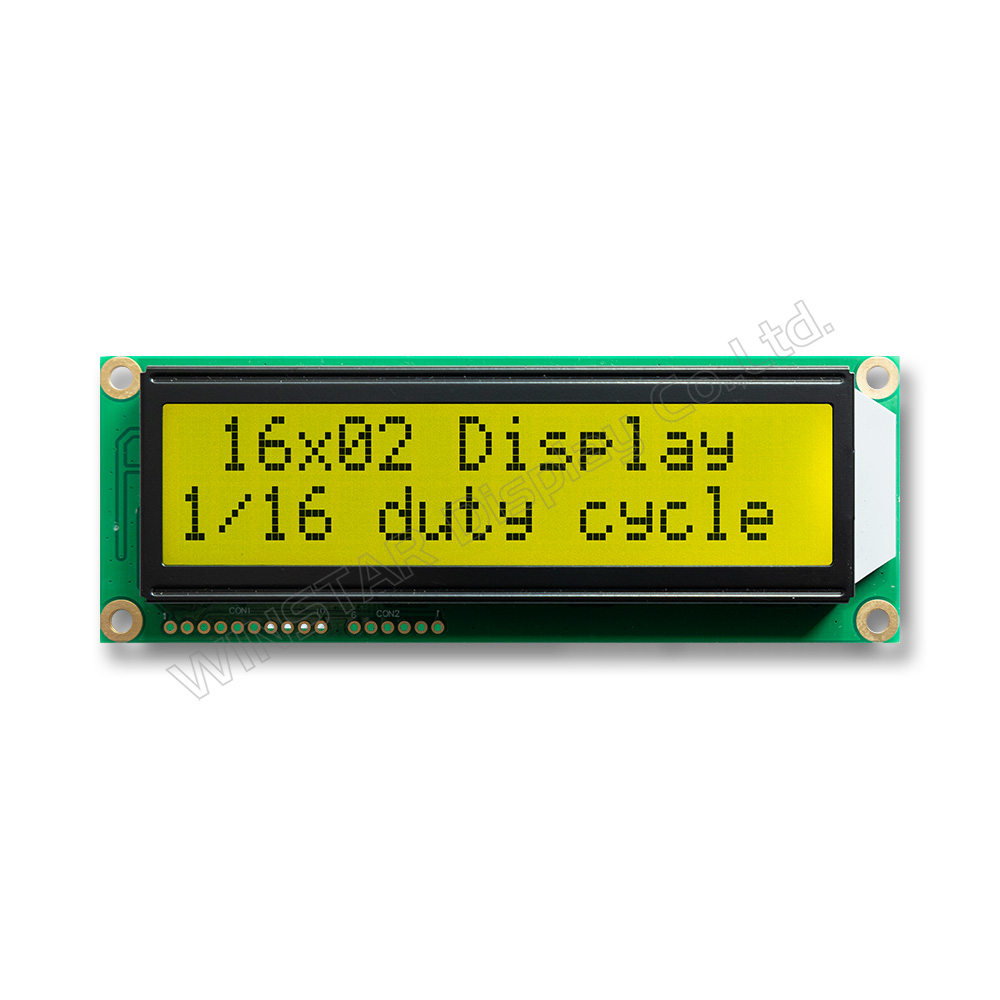

WH1602LRは、3.79インチの16文字 x 2行表示キャラクタLCDモジュールです。モジュールサイズは122.0 x 44.0 x 13.6 mm、表示エリアは94.2 x 20.0 mmです。PCBには4つの取付穴があり、下部に10ピン1列の接続レイアウトを採用しています。
WH1602LRは、ST7066U LCDコントローラとオンボードMCUを搭載しています。UARTインターフェースに対応し、ジャンパ設定によりSPIまたはI2C通信を選択できます。内蔵MCUが表示制御用のコマンドを提供するため、ホスト側からST7066Uコントローラのコマンドを直接扱うことなくLCDを制御できます。
コマンドにより、LEDバックライトの輝度とLCDコントラストも調整できます。黄緑色LEDバックライト仕様はサイドライト方式を採用しています。
ロジック電源電圧は4.5V～5.5V（標準5V）です。動作温度範囲は-20°C～+70°C、保存温度範囲は-30°C～+80°Cです。
インターフェースやその他の仕様についてご要望がある場合は、ページ上部の製品お問い合わせから、メッセージ欄に必要な仕様をご記入ください。
外形図
Data source ref: WH1602LR-YYH-JTE#
製品仕様
規格説明
| 項目 | 標準値 | 単位 |
|---|---|---|
| 表示形式 | 16 文字 x 2 行 | － |
| モジュールサイズ | 122.0 × 44.0 × 13.6(MAX) | mm |
| 表示エリア | 99.0 × 24.0 | mm |
| 有効エリア | 94.2 × 20.0 | mm |
| ドットサイズ | 0.92 × 1.1 | mm |
| ドットピッチ | 0.97 × 1.16 | mm |
| 文字サイズ | 4.8 × 8.06 | mm |
| 文字ピッチ | 5.96 × 9.66 | mm |
| 駆動方法 | 1/16 | |
| バックライトタイプ | LED | |
| IC | ST7066 | |
| インターフェース | UART | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
| ロジック電源電圧 | － | VSS-0.3 | － | 6.0 | V |
| EEPROM Cell Endurance | － | 100K | － | － | E/W |
| 入力電圧 | － | VSS-0.3 | － | VDD+0.3 | V |
電気特性
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| ロジック電源電圧 | VDD-VSS | － | 4.5 | 5.0 | 5.5 | V |
| LCD供給電圧 | VDD-VO | Ta=25℃ | 4.1 | 4.2 | 4.3 | V |
| 高レベル入力電圧 | VIH | － | 3.5 | － | 5.0 | V |
| 低レベル入力電圧 | VIL | － | 0 | － | 1.5 | V |
| 供給電流 (モジュール + バックライト) | IDD | VDD=5.0V | － | － | 65 | mA |
ピン功能定義
| Pin No. | 記号 | 説明 |
|---|---|---|
| 1 | RX | UART: serial data input (full duplex communication) |
| 2 | VSS | Ground |
| 3 | VDD | Supply Voltage |
| 4 | TX | UART: serial data output |
| 5 | CS | SPI: chip select |
| 6 | SDO | SPI: serial data output |
| 7 | SCK/SCL | SPI: serial clock I2C: serial clock |
| 8 | SDI/SDA | SPI: serial data input I2C: serial data input/output |
| 9 | VSS | Ground |
| 10 | VDD | Supply Voltage |
