組み込みシステムや産業用電子機器では、複数の電源を備えた複雑な電源分配アーキテクチャが採用されることが一般的です。システムの高度化に伴い、逆接続、ホットプラグ、短絡、過負荷、電源瞬断などの異常状態においても安定した動作を維持するためには、入力電源保護の設計が重要になります。

例えば、ストレージデバイスをホットスワップすると、突入電流（Inrush Current）の発生により共有電源レールの電圧が一時的に低下し、同一電源に接続された他の負荷へ影響を及ぼす場合があります。適切な入力電源保護回路を設計することで、こうした電源変動の影響を局所化し、システム全体の信頼性向上や予期しないシステム停止の防止につながります。

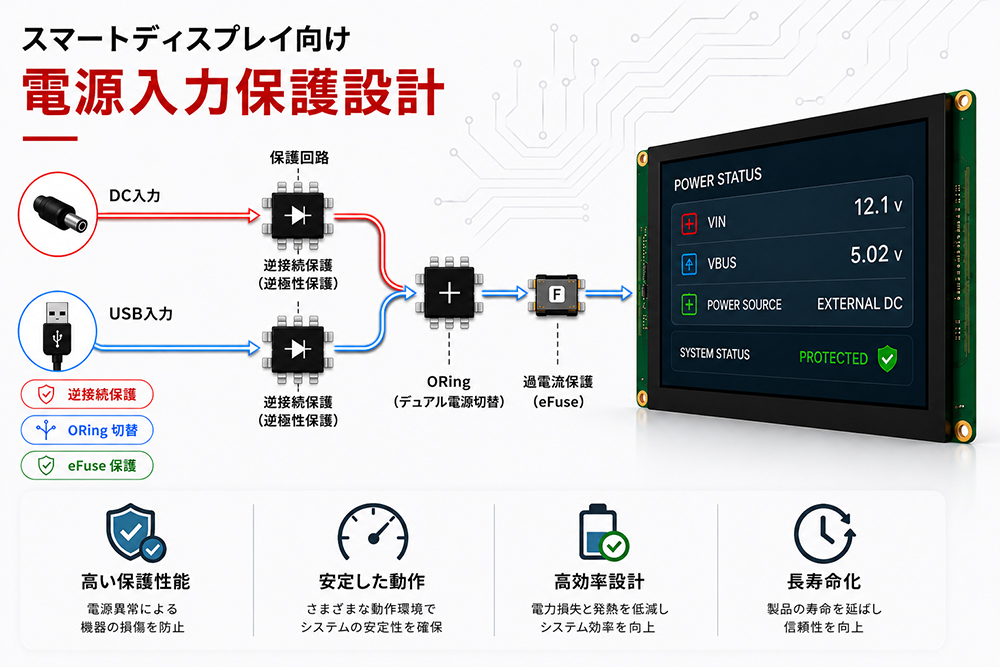

一般的な入力電源保護回路は、「逆接続保護（Reverse Polarity Protection）」、「逆電流防止（ORing）」、および「過電流保護（Overcurrent Protection）」の3つの基本機能で構成されます。

本記事で紹介する保護技術は、電子システムで広く採用されている電源設計手法です。システム構成や用途に応じて、WINSTAR の一部Smart Display製品では、電源品質とシステム全体の信頼性向上を目的として、これらの保護技術を採用しています。



1. ショットキーダイオードを用いた逆接続保護

ショットキーダイオードは、逆接続保護を実現する最もシンプルで広く採用されている方式の一つです。入力電源が正常な極性で接続されている場合はダイオードが順方向に導通し、電源が逆接続された場合には逆方向バイアスとなることで、後段回路への電流の流入を遮断し、誤配線による回路損傷を防止します。

回路構成が簡単で部品コストも低いため、ショットキーダイオードは電力効率よりもコストやシンプルな設計を重視する低電流アプリケーションで広く使用されています。一方で、ダイオード固有の順方向電圧降下（順方向電圧）が導通損失を生じさせるため、システム全体の電力効率は低下します。この損失は負荷電流が大きくなるほど顕著になります。

例えば、SM5819ショットキーダイオードの順方向電圧降下は一般的に約0.6 Vです。システム電流が3 Aの場合、電力損失は約1.8 W（0.6 V × 3 A）となります。順方向電圧の低いダイオードを選択することで電力損失を抑えられますが、その一方で部品コストが高くなり、逆方向漏れ電流も増加する傾向があります。

このため、ショットキーダイオードによる保護方式は、シンプルかつ低コストな入力電源保護を求める用途に適しています。

メリット：回路構成がシンプルで、部品コストを抑えられます。

注意点：順方向電圧降下による電力損失と発熱が発生し、高温環境では逆方向漏れ電流も増加します。また、負荷電流が大きくなるほど導通損失が増え、システム全体の電力効率や長期信頼性に影響を与える可能性があります。



2. PMOS理想ダイオードを用いた逆接続保護

PMOSトランジスタは、逆接続保護を実現する理想ダイオード回路として広く採用されています。ショットキーダイオード方式と比較して導通損失を大幅に低減できることが特長です。通常動作時には、PMOSのボディダイオードが最初に導通し、ゲート・ソース間電圧（V_GS）が十分に負となってMOSFETが完全にオンすると、電流はボディダイオードではなくオン抵抗の低いチャネルを流れるため、順方向電圧降下を最小限に抑え、システム全体の電力効率を向上させます。一方、入力電源が逆接続された場合はPMOSがオフ状態を維持し、逆電流が後段回路へ流れ込むことを防止します。



待機時消費電力に関する設計上の考慮事項

一般的なPMOS逆接続保護回路では、ゲートをGNDへプルダウンするための抵抗を使用します。また、入力電圧の過渡変動からMOSFETを保護するため、ゲートとソース間にツェナーダイオードを接続し、ゲート・ソース間電圧（V_GS）を制限する構成が一般的です。この方式は広く採用されていますが、ツェナーダイオードおよび関連する抵抗には漏れ電流が発生するため、待機時消費電力が増加する要因となります。

また、ゲート抵抗の値を大きくし過ぎるとゲート駆動電流が不足し、PMOSのターンオン時間が長くなります。その結果、MOSFETが線形領域で動作する時間が長くなり、スイッチング損失や熱ストレスの増加につながる可能性があります。

電源瞬断時に発生する逆電流

ISO 16750-2で規定される入力電圧瞬断試験では、大容量の出力コンデンサを備えたシステムにおいて、入力電源が遮断されると逆電流が発生する場合があります。PMOSが完全に電流を遮断するまでの間は、出力コンデンサに蓄えられたエネルギーがPMOSのボディダイオードを介して入力側へ一時的に逆流することがあります。特に大容量の電解コンデンサを使用する場合、この充放電の繰り返しによって熱ストレスが増加する可能性があります。

設計時の注意点

• ゲート保護回路の漏れ電流は、待機時消費電力の増加につながります。
• ツェナーダイオードのクランプ性能が不足すると、MOSFETのゲート・ソース間電圧（V_GS）が許容値を超える可能性があります。
• ゲート駆動電流が不足すると、スイッチング時間が長くなり、素子の発熱が増加する可能性があります。

PMOS理想ダイオード回路は、高い電力効率が求められる入力電源保護用途で広く採用されています。

メリット：ショットキーダイオード方式より導通損失を低減でき、eFuseを用いた保護回路と比較してシンプルな回路構成を実現できます。

注意点：ショットキーダイオード方式より部品コストが高く、ゲート駆動回路の設計についても十分な検討が必要です。

電源の自動切り替えや冗長電源構成が必要なシステムでは、システム全体の信頼性向上を目的としてORing電源アーキテクチャが採用されることが一般的です。





電源の自動切り替えを実現するORing電源アーキテクチャ

ORing電源アーキテクチャは、外部電源とUSB電源、あるいはメイン電源とバックアップバッテリーなど、複数の電源を備えたシステムで広く利用されています。単一の保護素子に依存するのではなく、ORing構成では電圧の高い電源を自動的に選択するとともに、電源間の逆電流を防止します。

各電源経路は理想ダイオードとして機能し、負荷側への電流のみを許容します。これにより、電源間のクロスコンダクションを防止するとともに、循環電流を発生させることなくシームレスな電源切り替えを実現します。

上図の回路では、電源切り替えは次のように動作します。

1. VINとV_BUSの両方が存在する場合は、VINが優先されてV_OUTへ給電し、V_BUS側は遮断されます。
2. VINが失われると、システムを停止させることなく、自動的にV_BUS側へ切り替わります。
3. VINが復旧すると、自動的にVIN側へ給電が切り替わります。ショットキーダイオード方式では、VINがV_BUSより高い場合はD2が導通し、VINが存在しない場合はD1が導通します。PMOS方式では、VINが有効なときはQ1が導通し、VINが失われるとQ2が負荷へ電力を供給します。

本記事で紹介しているORingデュアル電源切替回路は実用新案登録済みです。ただし、ORingアーキテクチャ自体は、電子機器で広く採用されている一般的な電源管理技術です。

3. eFuseを用いた過電流保護

より高度な保護機能が求められるアプリケーションでは、電子ヒューズ（eFuse）はディスクリート部品による保護回路と比べて、より包括的な入力電源保護を実現できます。過電流保護に加え、最新のeFuseデバイスは、逆接続保護、逆電流防止、および各種プログラマブル保護機能を1つのICに統合しています。

多くの産業用eFuseデバイスは、入力電源の瞬断やブラウンアウト時に逆電流の発生を防止するため、バック・トゥ・バックMOSFET構成を採用しています。この構成により、出力電圧を入力電源から電気的に分離し、電源側および後段回路の両方を保護できます。

eFuseは電流制限機能に加え、プログラマブルな出力スルーレート制御、調整可能な過電圧保護（OVP）および低電圧誤動作防止（UVLO）のしきい値設定、さらに故障通知機能を備えているものが一般的です。専用のイネーブル端子により内部MOSFETのオン／オフを外部から制御できるほか、超低待機電流のシャットダウンモードにも対応しています。また、ステータス出力や電流モニタリング機能により、システム診断や電源管理を容易に行えます。

さらに、多くの産業用eFuse ICは、サーキットブレーカーモード、ラッチオフモード、自動リトライモードなど複数の故障応答モードを備えており、用途に応じた保護動作を設定できます。また、広い入力電圧範囲に対応しているため、厳しい産業環境におけるサージ保護設計の簡素化にも貢献します。

メリット：過電圧保護（OVP）、過電流保護（OCP）、過熱保護（OTP）、逆電流防止、高速故障保護などの機能を1つのデバイスに集積しています。また、内蔵MOSFETの低オン抵抗により電力損失を抑え、システム全体の電力効率向上に寄与します。

注意点：ディスクリート部品による保護回路と比較すると、部品コストは高くなります。



あらゆるアプリケーションに最適な入力電源保護方式は一つではありません。システム要件に応じて、ショットキーダイオード、PMOS理想ダイオード、ORingアーキテクチャ、またはeFuseを適切に選択することで、電力効率、保護性能、コスト、システム信頼性の最適なバランスを実現できます。適切な入力電源保護方式を採用することは、高い信頼性を備えた産業機器および組み込みシステムを設計するうえで重要な要素となります。

よくあるご質問（FAQ）

1. なぜスマートディスプレイには入力電源保護が必要なのですか？

スマートディスプレイは、産業機器、医療機器、輸送システム、組み込み機器など幅広い分野で使用されており、逆接続、過電流、ホットプラグ、電圧変動といった電源異常が発生する可能性があります。適切に設計された入力電源保護回路は、システム障害の防止、電源の安定性向上、さらには製品全体の信頼性や寿命の向上に役立ちます。

2. ショットキーダイオードとPMOS理想ダイオードの違いは何ですか？

ショットキーダイオードは、シンプルかつ低コストで逆接続保護を実現できる一方、順方向電圧降下による電力損失が発生します。これに対し、PMOS理想ダイオード回路は導通損失を大幅に低減し、電力効率を向上できるため、高効率が求められる用途に適しています。ただし、その分、回路設計は複雑になり、部品コストも高くなります。

3. ORing電源アーキテクチャはどのような用途で使用されますか？

ORing電源アーキテクチャは、外部DC電源とUSB電源、またはメイン電源とバックアップバッテリーなど、複数の電源を備えたシステムで広く採用されています。利用可能な電源を自動的に選択するとともに、逆電流や電源間のクロスコンダクションを防止し、システムを停止させることなく安定した動作を実現します。

4. eFuseと従来のヒューズとの違いは何ですか？

従来のヒューズとは異なり、eFuseは複数の保護機能を1つのICに集積しています。過電流保護に加え、過電圧保護（OVP）、低電圧誤動作防止（UVLO）、過熱保護（OTP）、逆電流防止、プログラマブルな電流制限、設定可能な故障応答機能などを備えており、産業機器や組み込み機器の電源管理用途に適しています。

5. USB電源と外部電源を同時に接続する場合、逆電流はどのように防止できますか？

ORingアーキテクチャ、PMOS理想ダイオード回路、または逆電流防止機能を備えたeFuseを使用することで、逆電流を効果的に防止できます。これらの方式は電源を自動的に切り替えるとともに、異なる電源間で電流が逆流することを防ぎます。

6. スマートディスプレイの電源システムの信頼性を高めるにはどうすればよいですか？

信頼性の高い入力電源保護を実現するには、逆接続保護、逆電流防止、過電流保護を組み合わせた設計が重要です。システム要件に応じて、ショットキーダイオード、PMOS理想ダイオード、ORingアーキテクチャ、eFuseを適切に組み合わせることで、電源品質の向上、システム信頼性の向上、および製品寿命の延長につながります。
