Moderne Embedded-Systeme und industrielle Elektronik arbeiten heute häufig mit mehreren Spannungsquellen innerhalb zunehmend komplexer Energieversorgungsarchitekturen. Mit steigender Systemkomplexität gewinnt der Schutz des Versorgungseingangs zunehmend an Bedeutung, um einen zuverlässigen Betrieb auch bei Fehlerzuständen wie Verpolung, Hot-Plug-Vorgängen, Kurzschlüssen, Überlast oder Versorgungsausfällen sicherzustellen.

Beim Hot-Swapping eines Speichermoduls kann beispielsweise der entstehende Einschaltstrom (Inrush Current) einen kurzzeitigen Spannungseinbruch auf der gemeinsamen Versorgungsschiene verursachen und dadurch weitere Verbraucher derselben Stromversorgung beeinflussen. Eine geeignete Eingangsschutzschaltung isoliert solche Störungen wirksam, erhöht die Zuverlässigkeit des Gesamtsystems und reduziert das Risiko unerwarteter Systemausfälle.

Eine typische Eingangsschutzschaltung umfasst drei grundlegende Funktionen: Verpolschutz, Rückstromsperre (ORing) und Überstromschutz.

Die in diesem Artikel beschriebenen Schutzkonzepte gehören zu den bewährten Verfahren der Stromversorgungsentwicklung für elektronische Systeme. Abhängig von Systemarchitektur und Anwendungsanforderungen kommen diese Schutzmechanismen auch in ausgewählten Smart Display-Modellen von WINSTAR zum Einsatz, um die Versorgungsintegrität und die Systemzuverlässigkeit zu verbessern.

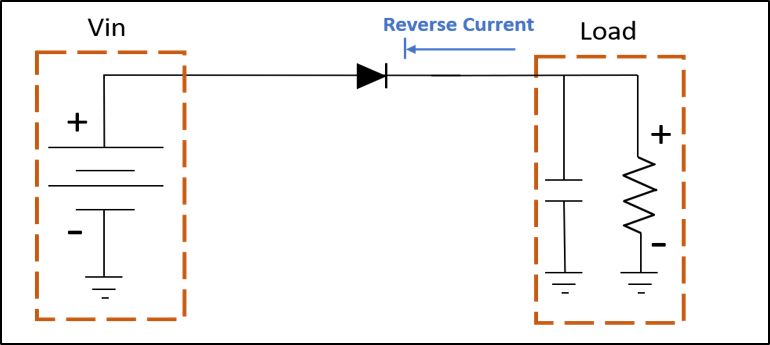

1. Verpolschutz mit einer Schottky-Diode

Schottky-Dioden gehören zu den einfachsten und am häufigsten eingesetzten Lösungen für den Verpolschutz. Bei korrekter Polarität der Eingangsspannung leitet die Diode den Strom wie vorgesehen. Wird die Versorgungsspannung jedoch verpolt angeschlossen, sperrt die Diode den Stromfluss zum nachgeschalteten Schaltungsteil und schützt die Elektronik zuverlässig vor Schäden durch eine fehlerhafte Spannungsversorgung.

Dank ihres einfachen Schaltungsaufbaus und der geringen Bauteilkosten werden Schottky-Dioden häufig in Anwendungen mit niedrigen Lastströmen eingesetzt, bei denen der Wirkungsgrad nicht im Vordergrund steht. Der für Schottky-Dioden typische Durchlassspannungsabfall verursacht jedoch Leitungsverluste, wodurch der Gesamtwirkungsgrad der Stromversorgung sinkt. Mit zunehmendem Laststrom fallen diese Verluste entsprechend stärker ins Gewicht.

Eine Schottky-Diode vom Typ SM5819 weist beispielsweise einen typischen Durchlassspannungsabfall von etwa 0,6 V auf. Bei einem Laststrom von 3 A ergibt sich daraus eine Verlustleistung von rund 1,8 W (0,6 V × 3 A). Der Einsatz einer Diode mit geringerem Durchlassspannungsabfall kann die Verlustleistung reduzieren, geht jedoch häufig mit höheren Bauteilkosten und einem erhöhten Sperrleckstrom einher.

Schottky-Dioden eignen sich daher besonders für Anwendungen, bei denen eine einfache und kostengünstige Schutzschaltung am Versorgungseingang erforderlich ist.

Vorteile: Einfacher Schaltungsaufbau und geringe Bauteilkosten.

Einschränkungen: Der Durchlassspannungsabfall führt zu Leistungsverlusten und Wärmeentwicklung. Gleichzeitig steigt der Sperrleckstrom bei höheren Temperaturen an. Mit zunehmendem Laststrom nehmen die Leitungsverluste weiter zu, wodurch der Gesamtwirkungsgrad sinkt und die Langzeitzuverlässigkeit des Systems beeinträchtigt werden kann.

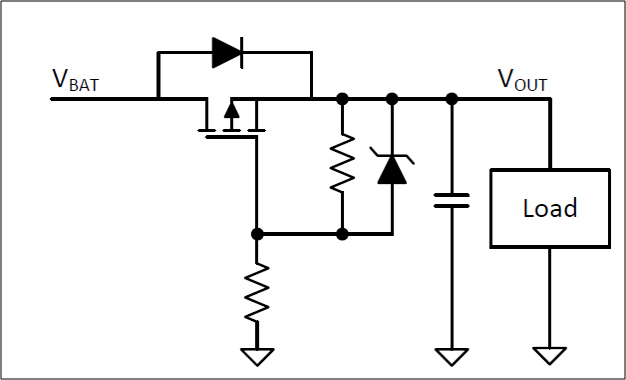

2. Verpolschutz mit einer PMOS-Idealdiode

Ein PMOS-Transistor wird häufig zur Realisierung einer Idealdiode für den Verpolschutz eingesetzt. Im Vergleich zu einer Schottky-Diode lassen sich dadurch die Leitungsverluste deutlich reduzieren. Im Normalbetrieb leitet zunächst die Body-Diode des PMOS, bis die Gate-Source-Spannung (V_GS) ausreichend negativ wird, um den MOSFET vollständig durchzusteuern. Anschließend fließt der Strom über den niederohmigen Kanal anstelle der Body-Diode, wodurch der Durchlassspannungsabfall minimiert und der Gesamtwirkungsgrad verbessert wird. Bei einer Verpolung der Eingangsspannung bleibt der PMOS gesperrt und verhindert zuverlässig, dass Rückstrom in die nachgeschaltete Schaltung fließt.



Aspekte des Ruhestromverbrauchs

Konventionelle PMOS-Verpolschutzschaltungen verwenden üblicherweise einen Widerstand, um das Gate gegen Masse zu ziehen. Zusätzlich wird häufig eine Zenerdiode zwischen Gate und Source eingesetzt, um die Gate-Source-Spannung (V_GS) zu begrenzen und den MOSFET bei transienten Eingangsspannungen zu schützen. Obwohl diese Schaltung weit verbreitet ist, verursachen sowohl die Zenerdiode als auch der zugehörige Widerstand Leckströme, wodurch sich der Ruhestromverbrauch erhöht.

Ein zu hochohmig gewählter Gate-Widerstand reduziert zudem den Gate-Ansteuerstrom und verzögert das Einschalten des PMOS. Dadurch kann sich der MOSFET länger im linearen Betriebsbereich befinden, was die Schaltverluste erhöht und die thermische Belastung des Bauteils steigert.

Rückstrom bei Unterbrechung der Versorgungsspannung

Unter den in ISO 16750-2 beschriebenen Bedingungen einer Unterbrechung der Versorgungsspannung kann es in Systemen mit großen Ausgangskondensatoren zu Rückstrom kommen, sobald die Eingangsspannung zusammenbricht. Die im Ausgangskondensator gespeicherte Energie kann kurzfristig über die Body-Diode des PMOS zurück in Richtung Eingang fließen, bevor der Transistor den Stromfluss vollständig sperrt. Wiederholte Lade- und Entladezyklen können die thermische Belastung erhöhen, insbesondere beim Einsatz groß dimensionierter Elektrolytkondensatoren.

Auslegungshinweise

• Leckströme im Gate-Schutznetzwerk erhöhen den Ruhestromverbrauch.
• Eine unzureichende Begrenzung durch die Zenerdiode kann den MOSFET einer zu hohen Gate-Source-Spannung (V_GS) aussetzen.
• Ein zu geringer Gate-Ansteuerstrom verlängert die Schaltzeit und erhöht die Verlustwärme des MOSFET.

PMOS-Idealdiodenschaltungen werden häufig zum Schutz des Versorgungseingangs eingesetzt, wenn eine hohe Energieeffizienz gefordert ist.

Vorteile: Geringere Leitungsverluste als bei Schottky-Dioden bei gleichzeitig einfacherem Schaltungsaufbau als eFuse-basierte Schutzlösungen.

Einschränkungen: Höhere Bauteilkosten als bei Schottky-Dioden sowie zusätzlicher Aufwand für die Auslegung der Gate-Ansteuerung.

Anwendungen mit automatischer Umschaltung zwischen mehreren Spannungsquellen oder redundanter Stromversorgung setzen häufig eine ORing-Architektur ein, um die Systemzuverlässigkeit weiter zu erhöhen.

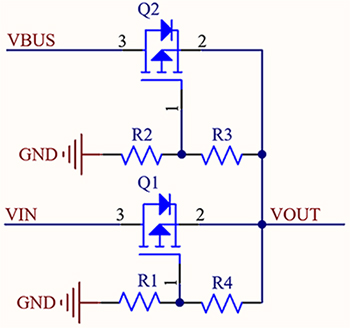

ORing-Architektur zur automatischen Auswahl der Spannungsquelle

ORing-Architekturen werden häufig in Systemen mit mehreren Spannungsquellen eingesetzt, beispielsweise mit einem externen Netzteil und einer USB-Stromversorgung oder einer Hauptversorgung mit zusätzlicher Backup-Batterie. Anstatt auf ein einzelnes Schutzelement zu setzen, wählt die ORing-Schaltung automatisch die Spannungsquelle mit der höheren Spannung aus und verhindert gleichzeitig Rückströme zwischen den einzelnen Versorgungsquellen.

Jeder Versorgungspfad arbeitet dabei wie eine Idealdiode und lässt den Strom ausschließlich in Richtung Last fließen. Dadurch werden Querströme zwischen den Spannungsquellen verhindert und ein unterbrechungsfreier Wechsel der Stromversorgung ohne Ausgleichsströme ermöglicht.

Im dargestellten Beispiel erfolgt die Umschaltung der Spannungsversorgung wie folgt:

1. Sind sowohl VIN als auch V_BUS verfügbar, hat VIN Priorität und versorgt V_OUT, während der V_BUS-Pfad gesperrt bleibt.
2. Fällt VIN aus, übernimmt V_BUS automatisch die Versorgung der Last, ohne den Systembetrieb zu unterbrechen.
3. Sobald VIN wieder anliegt, schaltet die Schaltung automatisch auf VIN zurück. In der Schottky-Dioden-Schaltung fließt der Strom über D2, wenn VIN höher als V_BUS ist, und über D1, wenn VIN nicht verfügbar ist. In der PMOS-Schaltung übernimmt Q1 die Versorgung bei vorhandenem VIN, während Q2 die Last versorgt, sobald VIN ausfällt.

Die in diesem Artikel vorgestellte ORing-Schaltung zur Umschaltung zwischen zwei Spannungsquellen ist durch ein Gebrauchsmuster geschützt. Die ORing-Architektur selbst stellt jedoch eine etablierte und in elektronischen Systemen weit verbreitete Methode des Power-Managements dar.

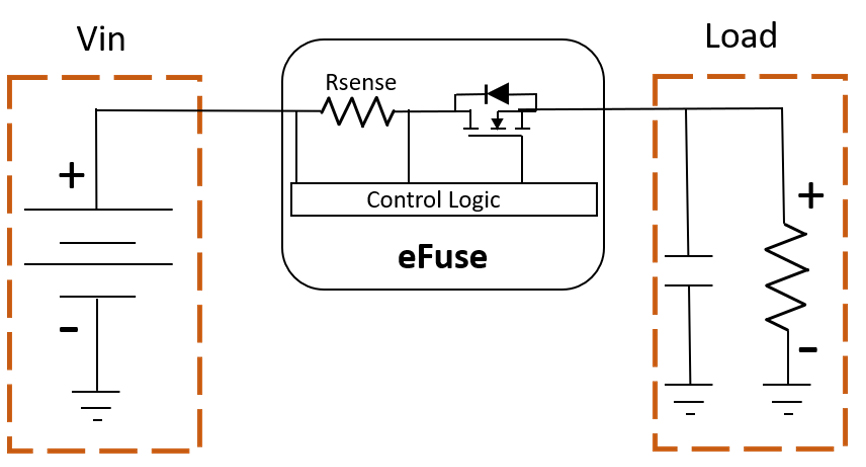

3. Überstromschutz mit einer eFuse

Für Anwendungen mit erhöhten Anforderungen an den Schutz der Stromversorgung bietet eine elektronische Sicherung (eFuse) eine wesentlich umfassendere Lösung als diskret aufgebaute Schutzschaltungen. Neben dem Überstromschutz integrieren moderne eFuse-Bausteine Verpolschutz, Rückstromsperre sowie zahlreiche programmierbare Schutzfunktionen in einem einzigen IC.

Die meisten industriellen eFuse-Bausteine verwenden eine Back-to-Back-MOSFET-Architektur, um Rückströme bei Unterbrechungen der Eingangsspannung oder Brownout-Ereignissen zu verhindern. Dadurch bleibt die Ausgangsspannung elektrisch vom Versorgungseingang getrennt, wodurch sowohl die Spannungsquelle als auch die nachgeschaltete Schaltung wirksam geschützt werden.

Neben der Strombegrenzung bieten eFuse-Bausteine in der Regel eine programmierbare Steuerung der Ausgangsanstiegsgeschwindigkeit (Output Slew Rate), einstellbare Schwellwerte für Überspannungsschutz (OVP) und Unterspannungsschutz (UVLO) sowie Funktionen zur Fehlererkennung und Statusmeldung. Über dedizierte Enable-Pins lassen sich die integrierten MOSFETs extern ein- und ausschalten. Gleichzeitig unterstützen sie einen Abschaltmodus mit extrem geringem Ruhestrom. Statusausgänge und Funktionen zur Stromüberwachung erleichtern zusätzlich die Systemdiagnose und das Power-Management.

Viele industrielle eFuse-ICs unterstützen darüber hinaus verschiedene Fehlerreaktionsmodi wie Circuit Breaker, Latch-Off oder Automatic Retry. Dadurch kann das Schutzverhalten optimal an die jeweilige Anwendung angepasst werden. Der große Eingangsspannungsbereich vereinfacht zudem die Auslegung des Überspannungsschutzes in anspruchsvollen industriellen Umgebungen.

Vorteile: Integration von Überspannungsschutz (OVP), Überstromschutz (OCP), Übertemperaturschutz (OTP), Rückstromsperre sowie schneller Fehlerabschaltung in einem einzigen Baustein. Der geringe Einschaltwiderstand (R_DS(on)) der integrierten MOSFETs reduziert die Verlustleistung und erhöht den Gesamtwirkungsgrad des Systems.

Einschränkungen: Höhere Bauteilkosten im Vergleich zu diskret aufgebauten Schutzschaltungen.



Es gibt keine universelle Schutzlösung, die für jede Anwendung gleichermaßen geeignet ist. Abhängig von den jeweiligen Systemanforderungen können Schottky-Dioden, PMOS-Idealdioden, ORing-Architekturen oder eFuse-Bausteine eingesetzt werden, um ein optimales Verhältnis zwischen Energieeffizienz, Schutzfunktion, Kosten und Systemzuverlässigkeit zu erreichen. Die Auswahl einer geeigneten Eingangsschutzschaltung stellt daher einen wesentlichen Bestandteil bei der Entwicklung robuster Industrie- und Embedded-Systeme dar.

Häufig gestellte Fragen (FAQ)

1. Warum ist der Schutz des Versorgungseingangs bei Smart Displays wichtig?

Smart Displays werden häufig in der Industrieautomation, Medizintechnik, Verkehrstechnik und Embedded-Systemen eingesetzt, wo Störungen wie Verpolung, Überstrom, Hot-Plug-Vorgänge oder Spannungstransienten auftreten können. Eine sorgfältig ausgelegte Eingangsschutzschaltung trägt dazu bei, Systemausfälle zu vermeiden, die Stabilität der Stromversorgung zu verbessern sowie die Zuverlässigkeit und Lebensdauer des Gesamtsystems zu erhöhen.

2. Worin besteht der Unterschied zwischen einer Schottky-Diode und einer PMOS-Idealdiode?

Schottky-Dioden bieten eine einfache und kostengünstige Möglichkeit zum Verpolschutz, verursachen jedoch aufgrund ihres Durchlassspannungsabfalls zusätzliche Leistungsverluste. PMOS-Idealdiodenschaltungen reduzieren die Leitungsverluste deutlich und verbessern den Gesamtwirkungsgrad, wodurch sie sich besonders für Anwendungen eignen, bei denen eine hohe Energieeffizienz gefordert ist. Dem stehen jedoch ein komplexerer Schaltungsaufbau und höhere Bauteilkosten gegenüber.

3. Wann sollte eine ORing-Architektur eingesetzt werden?

ORing-Architekturen werden häufig in Systemen mit mehreren Spannungsquellen eingesetzt, beispielsweise mit einer externen Gleichstromversorgung und einer USB-Stromversorgung oder einer Hauptversorgung in Kombination mit einer Backup-Batterie. Sie wählen automatisch die verfügbare Spannungsquelle aus und verhindern gleichzeitig Rückströme sowie Querströme zwischen den einzelnen Versorgungsquellen. Dadurch wird ein unterbrechungsfreier Systembetrieb gewährleistet.

4. Worin unterscheidet sich eine eFuse von einer herkömmlichen Sicherung?

Im Gegensatz zu herkömmlichen Sicherungen integriert eine eFuse mehrere Schutzfunktionen in einem einzigen IC. Neben dem Überstromschutz bietet sie in der Regel Überspannungsschutz (OVP), Unterspannungsschutz (UVLO), Übertemperaturschutz (OTP), Rückstromsperre, programmierbare Strombegrenzung sowie konfigurierbare Fehlerreaktionen. Dadurch eignet sie sich besonders für industrielle Stromversorgungen und Embedded-Anwendungen.

5. Wie lässt sich Rückstrom verhindern, wenn USB und eine externe Stromversorgung gleichzeitig angeschlossen sind?

Rückstrom lässt sich zuverlässig durch den Einsatz einer ORing-Architektur, einer PMOS-Idealdiodenschaltung oder einer eFuse mit integrierter Rückstromsperre verhindern. Diese Lösungen übernehmen automatisch die Auswahl der Spannungsquelle und verhindern gleichzeitig einen Stromfluss zwischen unterschiedlichen Versorgungseingängen.

6. Wie lässt sich die Zuverlässigkeit der Stromversorgung eines Smart Displays verbessern?

Eine robuste Eingangsschutzschaltung kombiniert in der Regel Verpolschutz, Rückstromsperre und Überstromschutz. Durch die Auswahl einer geeigneten Kombination aus Schottky-Dioden, PMOS-Idealdioden, ORing-Architekturen oder eFuse-Bausteinen entsprechend den Anforderungen der Anwendung lassen sich die Power Integrity verbessern, die Systemzuverlässigkeit erhöhen und die Lebensdauer des Produkts verlängern.
