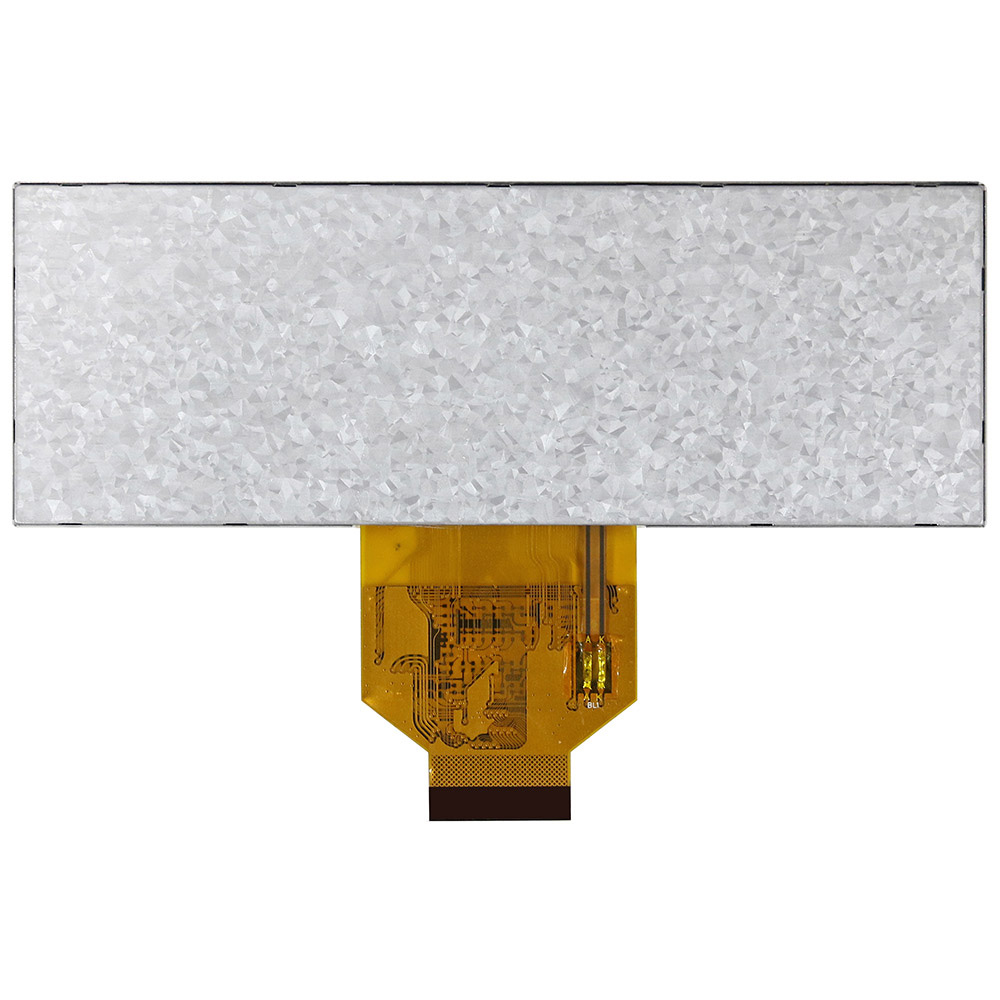

5.2吋 長型寬視角 TFT 液晶模組

型號 WF52ATZASDNN0

►尺寸: 5.2吋
►解析度: 480x128 dots
►視角: 6H
►介面: RGB
►驅動IC : ST7252 Or Equal
►控制板: 無
►亮度(cd/m²): 400
►鐵框螺絲孔: 無
►觸控螢幕: 無
►O-Film: 是

產品敘述

華凌光電發表一系列的5.2吋Bar Type TFT LCD模組,此系列是一款全新尺寸的長條型與最新解析度的TFT顯示器模組,是目前為業界第一款5.2吋的Bar TFT。目前市場上TFT LCD面板的螢幕比例大多是4:3或是16:9,長條型的Bar TFT更適用於工控設備、POS系統、廣告機設備、伺服器產品或博奕遊戲機等特殊尺寸應用。

WF52ATZASDNN0是純TFT panel模組,模組尺寸為140.4 x 49.87 mm,AA區尺寸為 127.152 x 33.9072 mm,與WF52ATLASDNN0外觀規格相同,但是多了廣視角的特色。此模組是採用O-Film技術,視角範圍為左: 75 / 右: 75 / 上: 75 / 下: 75 度。WF52ATZASDNN0內建ST7252或是相容driver IC,模組支援RGB 24 bits 平行介面與SYNC mode模式。此款WF52ATZASDNN0模組的工作溫度是-20℃ 至 +70℃,儲存溫度是 -30℃ 至 +80℃。

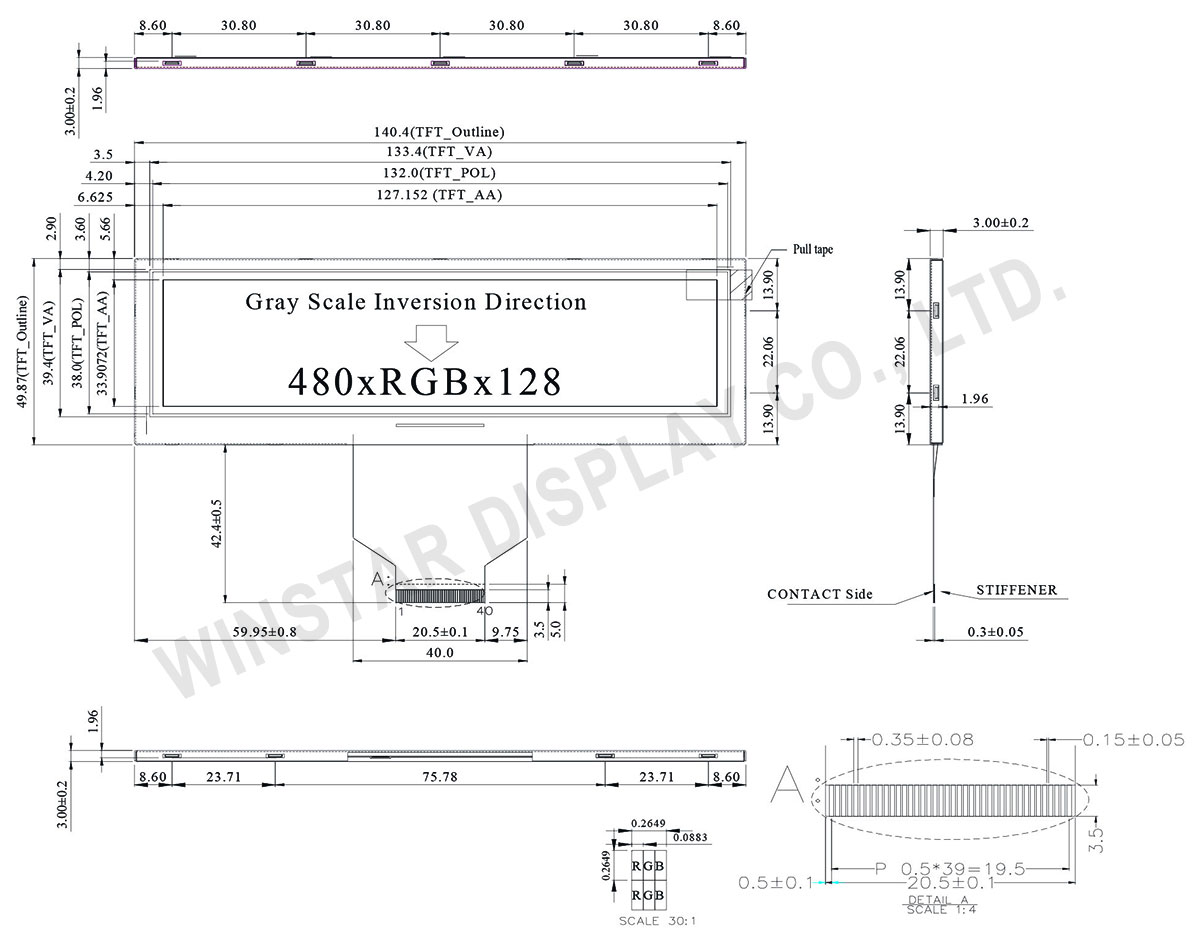

規格圖

5.2" Bar Type Wide LCD Display, Widescreen TFT LCD, Wide Display - WF52ATZASDNN0

產品規格

Pin功能定義

Pin 符號 功能說明
1 VLED- Power for LED backlight cathode
2 VLED+ Power for LED backlight anode
3 GND Power ground
4 VCC Power voltage
5 R0 Red data (LSB)
6~11 R1~R6 Red data
12 R7 Red data (MSB)
13 G0 Green data (LSB)
14~19 G1~G6 Green data
20 G7 Green data (MSB)
21 B0 Blue data (LSB)
22~27 B1~B6 Blue data
28 B7 Blue data (MSB)
29 GND Power ground
30 CLK Pixel clock (DCLK)
31 LR Right /Left selection; Default R/L is Pull High
32 HSYNC Horizontal sync signal; negative polarity
33 VSYNC Vertical sync signal; negative polarity
34 NC No connection
35 UD Up/down selection; Default U/D is Pull High
36 RESET Reset signal
37~40 NC No connection

規格說明

項目 規格 單位
顯示尺寸(對角線) 5.2 inch
點陣(解析度) 480 x RGBx128 dots
模組尺寸 140.4 x 49.87 x 3.0 mm
有效區域 127.152 x 33.9072 mm
點間距 0.0883 x 0.2649 mm
LCD類型 TFT,正常白, 透射性
視角 6 o'clock
灰階反轉 12 o'clock
長寬比 Bar Type
背光類型 LED,正常白
控制器IC ST7252 或相容IC
介面 RGB 24bit
觸控面板類型 無觸控面板
表面 亮面 (Glare)

最大絕對額定值

項目 符號 最小值 典型值 最大值 單位
工作溫度 TOP -20 +70
儲存溫度 TST -30 +80

電氣特性

項目 符號 條件 最小值 典型值 最大值 單位
LCM供電電壓 VCC 3.0 3.3 3.6 V
LCM供電電流 ICC - 20 mA
