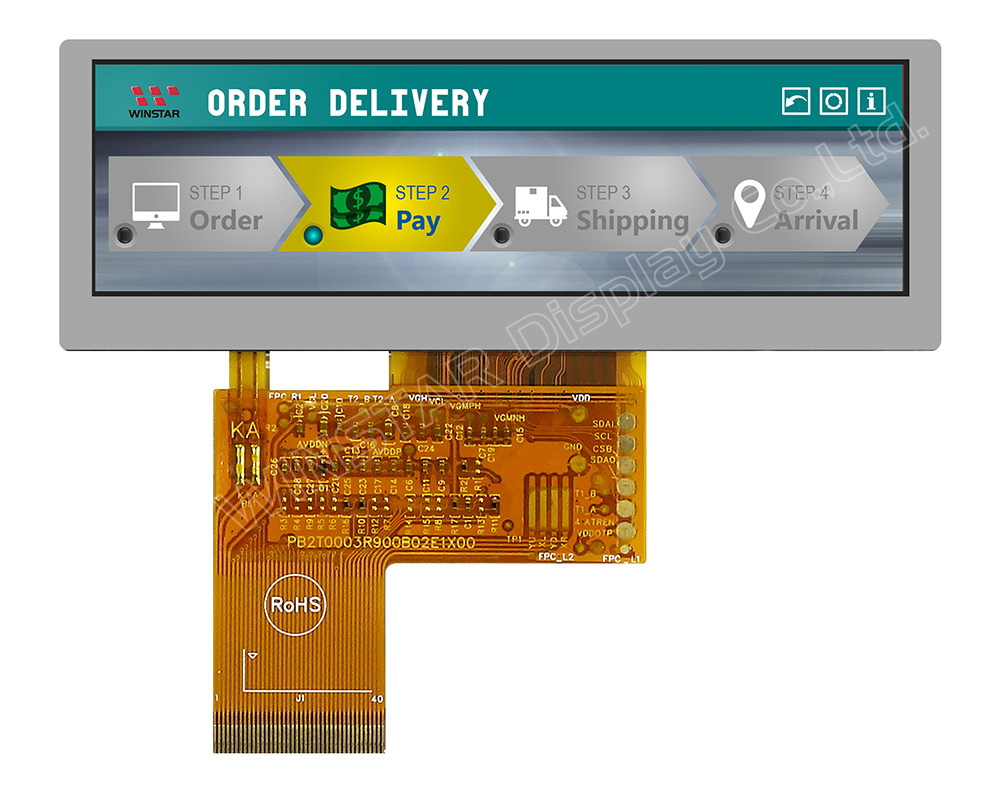

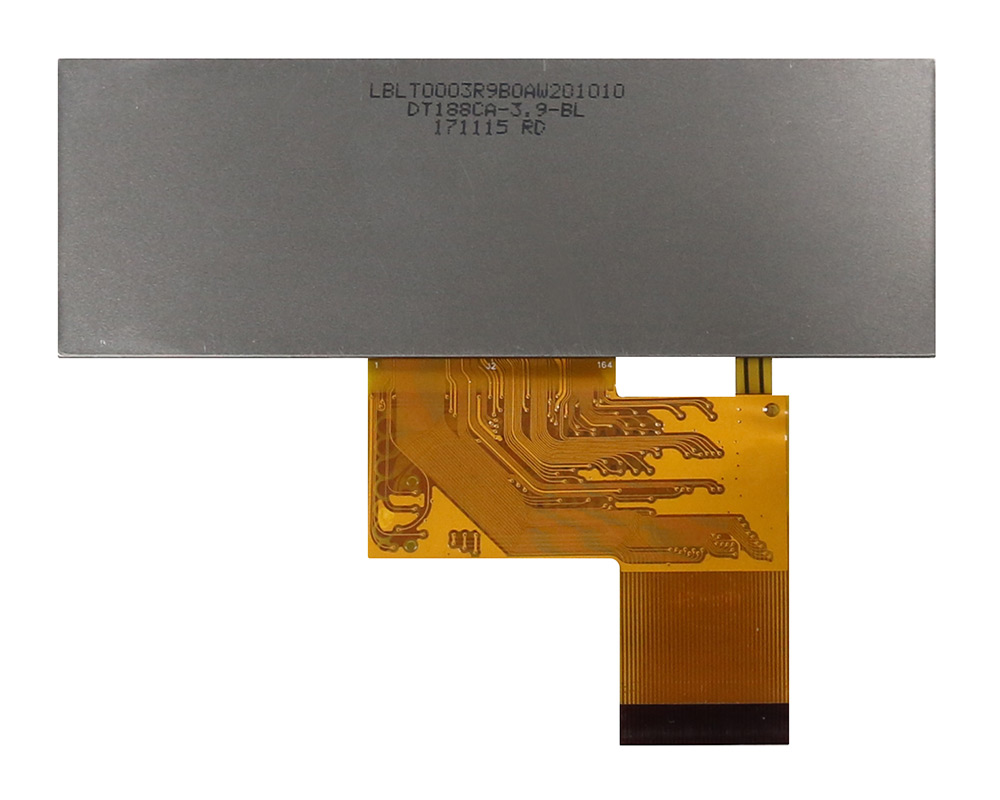

產品敘述
WF39BTZASDNN0是3.9吋WF39B系列含O-Film面板的Bar TFT模組，解析度480x128 pixels且具有廣視角。此模組是採用O-Film技術，視角範圍為左: 75 / 右: 75 / 上: 75 / 下: 75 度。WF39BTZASDNN0內建HX8278 Drive IC，模組支援RGB 24 bits 介面，模組3.3V驅動 (典型值)，支援SYNC mode 或DE mode模式，預設SYNC mode; 亮度為400 Nits (Typical); 對比度500:1，灰階反轉12點鐘方向。此款模組的工作溫度是-20℃ 至 +70℃，儲存溫度是 -30℃ 至 +80℃。
WF39B Bar Type TFT色彩飽和鮮艷，畫質清晰非常適用於伺服器、音響系統、工業儀器、車載、對講電話裝置、安全監控系統、廣告機、醫療儀器設備、與工控設備與空拍機操控面板等應用。

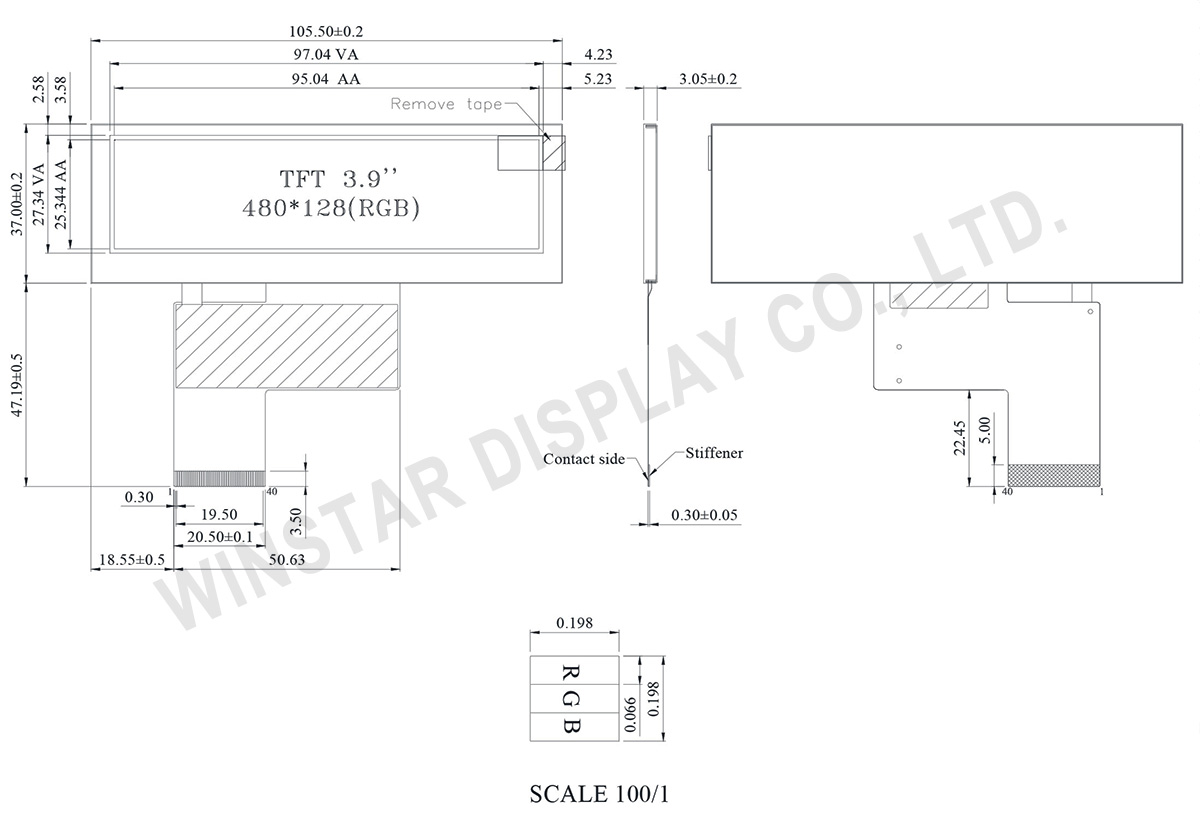

規格圖
產品規格
Pin功能定義
| No. | 符號 | 功能說明 |
|---|---|---|
| 1 | VLED- | Backlight LED Cathode |
| 2 | VLED+ | Backlight LED Anode. |
| 3 | GND | System Ground |
| 4 | VCC | Power supply for logic operation |
| 5~12 | R0~R7 | Data bus |
| 13~20 | G0~G7 | Data bus |
| 21~28 | B0~B7 | Data bus |
| 29 | GND | System Ground |
| 30 | DCLK | Pixel clock signal |
| 31 | DISP | Display on/off control |
| 32 | HSYNC | Horizontal Sync signal |
| 33 | VSYNC | Vrtical Sync signal |
| 34 | NC | No connection (Option DE) |
| 35 | NC | No connection |
| 36 | GND | System Ground |
| 37 | NC | No connection (Option XR for RTP) |
| 38 | NC | No connection (Option YD for RTP) |
| 39 | NC | No connection (Option XL for RTP) |
| 40 | NC | No connection (Option YU for RTP) |
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 3.9 | 吋 |
| 點陣(解析度) | 480 × 128 × RGB (TFT) | dots |
| 模組尺寸 | 105.5(W) × 37.0(H) × 3.05(D) | mm |
| 有效區域 | 95.04 × 25.34 | mm |
| 點間距 | 0.066(W) × 0.198(H) | mm |
| LCD 類型 | TFT, 正常白, 透射式 | |
| 長寬比 | Bar Type | |
| 視角 | 6 o'clock | |
| 灰階反轉 | 12 o'clock | |
| 驅動IC | HX8278-A 或相容IC | |
| TFT介面 | RGB-24BIT (SYNC mode) | |
| 背光類型 | LED,正常白 | |
| 觸控面板類型 | 無觸控面板 | |
| 表面 | 防眩光(Anti-Glare) | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| LCM電源電壓 | VCC | － | 3.0 | 3.3 | 3.6 | V |
| LCM電源電流 | ICC | － | － | 15 | 25 | mA |
