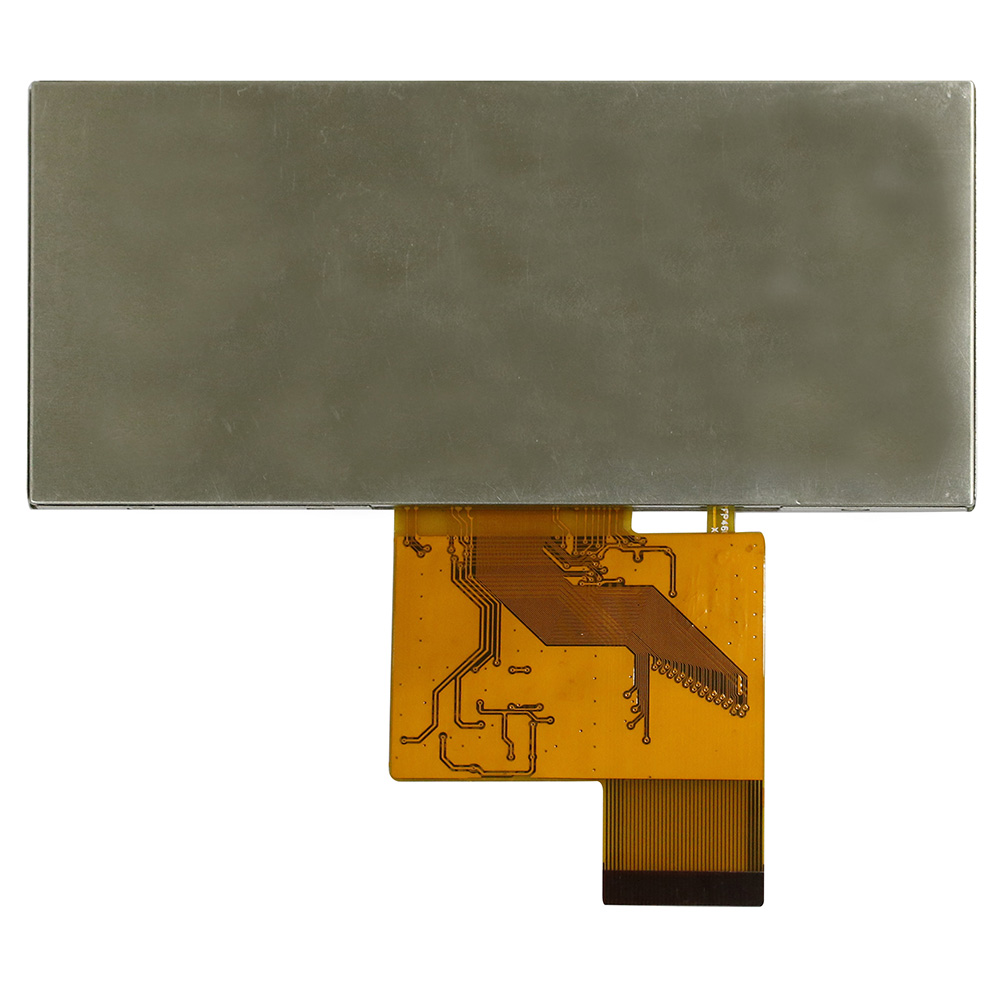

產品敘述
WF46A是一款4.6吋的TFT LCD液晶顯示器模組，解析度為800x320 pixels，此款型號的模組尺寸為120.7x56.16 mm， AA區尺寸為108x43.2 mm。WF46A模組不含controller控制器，支援RGB 介面, 模組3.3V驅動 (典型值)，支援DE mode與Sync mode模式。WF46A型號的視角(U/D/R/L)為50/70/70/70 (典型值); 亮度為400 cd/m2。WF46A非常適合使用於工業儀器、車載、伺服器、POS系統與廣告機等產品應用。模組的工作溫度是-20℃ 至 +70℃，儲存溫度為 -30℃ 至 +80℃，以下是WF46A的基本規格資訊請參考:

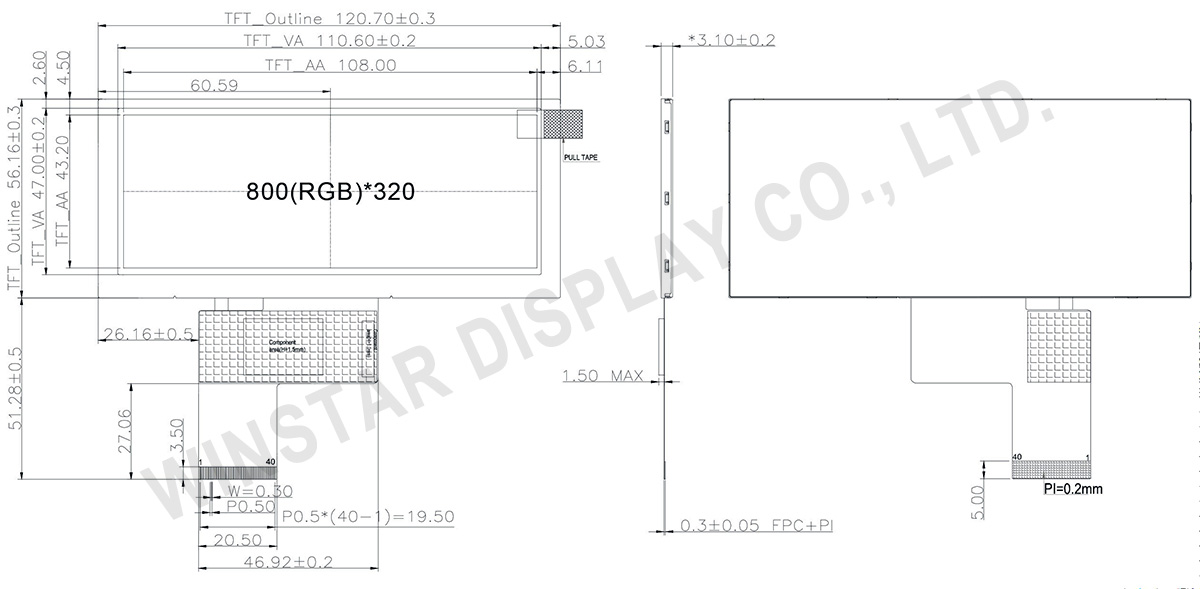

規格圖
產品規格
Pin功能定義
| No. |
符號 |
功能說明 |
| 1 |
VLED- |
Backlight LED Cathode |
| 2 |
VLED+ |
Backlight LED Anode. |
| 3 |
GND |
System Ground |
| 4 |
VDD |
Power supply for logic operation |
| 5~12 |
R0~R7 |
Data bus |
| 13~20 |
G0~G7 |
Data bus |
| 21~28 |
B0~B7 |
Data bus |
| 29 |
GND |
System Ground |
| 30 |
DCLK |
Pixel clock signal |
| 31 |
DISP |
Display on/off control |
| 32~33 |
NC |
No connect |
| 34 |
DE |
Data Enable |
| 35 |
NC |
No connect |
| 36 |
GND |
System Ground |
| 37~40 |
NC |
No connect |
規格說明
| 項目 |
規格 |
單位 |
| 顯示尺寸(對角線) |
4.6 |
吋 |
| 點陣(解析度) |
800 x RGBx320(TFT) |
dots |
| 模組尺寸 |
120.7(W) x 56.16(H) x 3.1(D) |
mm |
| 有效區域 |
108 x 43.2 |
mm |
| 點間距 |
0.045(W)x 0.135(H) |
mm |
| LCD 類型 |
TFT, 正常白, 透射式 |
| 視角 |
12點鐘方向 |
| 灰階反轉 |
6點鐘方向 |
| 背光類型 |
LED,正常白 |
| 觸控面板類型 |
無觸控面板 |
| 表面 |
防眩光(Anti-Glare) |
最大絕對額定值
| 項目 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
| 工作溫度 |
TOP |
-20 |
－ |
+70 |
℃ |
| 儲存溫度 |
TST |
-30 |
－ |
+80 |
℃ |
電氣特性
| 項目 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
| 電源電壓 |
DVDD |
3.0 |
3.3 |
3.6 |
V |
| AVDD |
10.2 |
10.4 |
10.6 |
V |
| VGH |
15.3 |
16.0 |
16.7 |
V |
| VGL |
-6.7 |
-6.0 |
-5.3 |
V |
| 信號輸入電壓 |
VCOM |
3.09 |
4.09 |
5.09 |
V |
| 輸入邏輯高電壓 |
VIH |
0.7DVDD |
|
DVDD |
V |
| 輸入邏輯低電壓 |
VIL |
0 |
|
0.7DVDD |
V |
