產品敘述

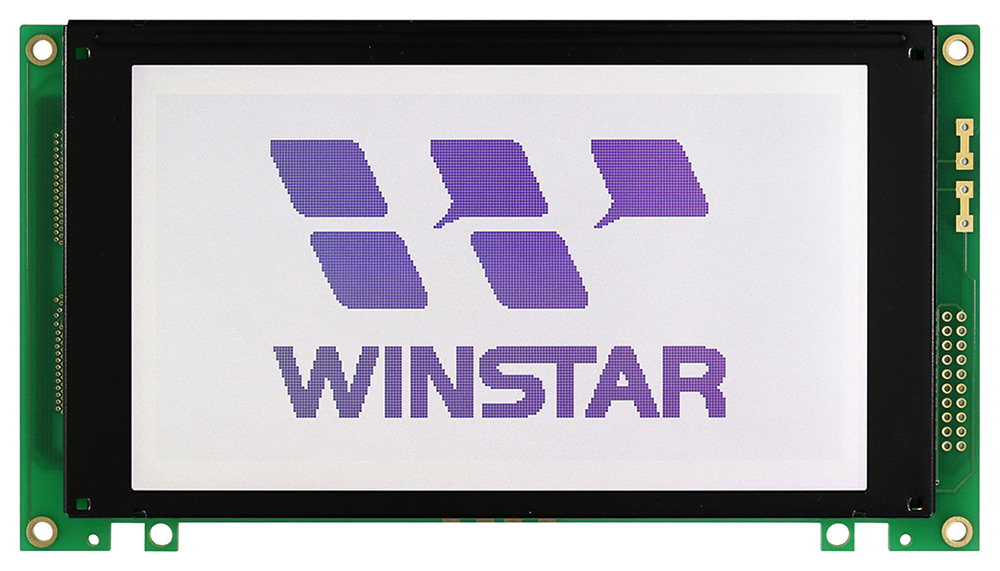

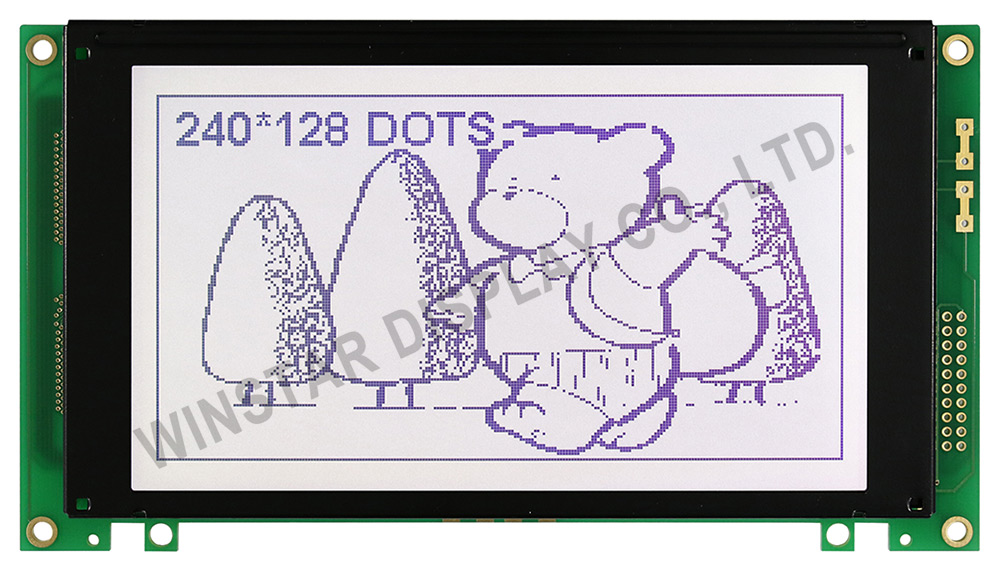

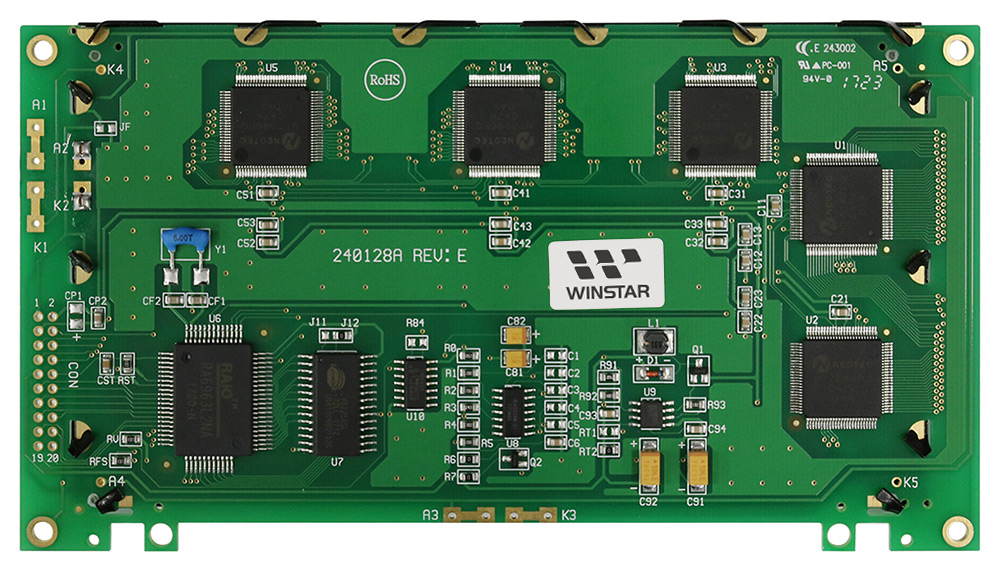

WG240128A是一款單色的240x128繪圖型點矩陣式液晶顯示器模組。WG240128A模組內建RA6963控制器,支援8080 8-bit平行介面，內建負壓，標準5V驅動，可選3.3V供電，有觸控面板可供選擇。此款型號有CCFL與多色LED背光選擇，玻璃有STN正顯與負顯及FSTN型LCD。此款模組標準是20pin,另外有24pins可供選擇，WG240128A的操作溫度是-20℃ ~ +70℃，儲存溫度為-30℃ ~ +80, 所有物料符合環保RoHS標準與歐盟REACH規範。

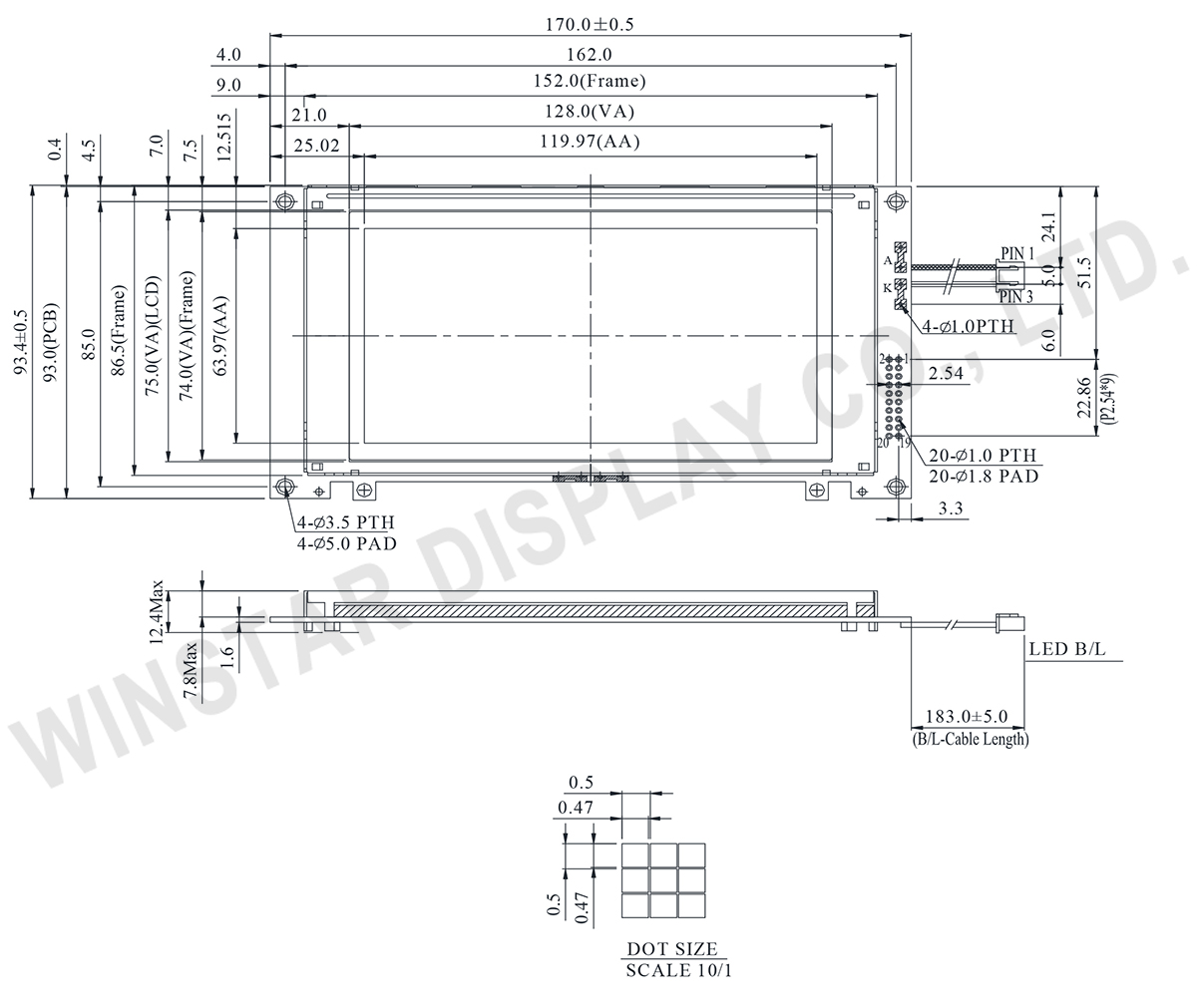

規格圖
Data source ref:WG240128A-TFH-VZ#
產品規格
Pin功能定義
| Pin No. | 符號 | Level | 說明 |
|---|---|---|---|
| 1 | FGND | － | Frame ground ( Connected to bezel ) |
| 2 | Vss | － | GND |
| 3 | Vdd | － | Power supply |
| 4 | Vo | － | Power supply for LCD driver |
| 5 | WR | L | Data write. Write data into RA6963when WR = L |
| 6 | RD | L | Data read. Read data from RA6963when RD = L |
| 7 | CE | L | L : Chip enable |
| 8 | C/D | H / L | WR=L , C/D=H : Command Write C/D=L: Data write RD=L , C/D=H : Status Read C/D=L: Data read |
| 9 | Vee | － | Negative Voltage Output |
| 10 | RESET | H / L | H : Normal ; L : Initialize RA6963 |
| 11 | DB0 | H / L | Data bus line |
| 12 | DB1 | H / L | Data bus line |
| 13 | DB2 | H / L | Data bus line |
| 14 | DB3 | H / L | Data bus line |
| 15 | DB4 | H / L | Data bus line |
| 16 | DB5 | H / L | Data bus line |
| 17 | DB6 | H / L | Data bus line |
| 18 | DB7 | H / L | Data bus line |
| 19 | FS | MD2 | Pins for selection of font; H : 6 * 8 , L : 8 * 8 |
| 20 | RV | H / L | H: Reverse L: Normal |
規格說明
| 項目 | 標準尺寸 | 單位 |
|---|---|---|
| 點陣(解析度) | 240 x 128 | － |
| 模組尺寸 | 170.0 x 93.4 x 12.4(Max) | mm |
| 檢視區域 | 128.0 x 74.0 | mm |
| 有效區域 | 119.97 x 63.97 | mm |
| 點大小 | 0.47 x 0.47 | mm |
| 點間距 | 0.50 x 0.50 | mm |
| 驅動方式 | 1/128 | |
| 背光類型 | LED | |
| IC | RA6963 | |
| 介面 | 8080 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
| 輸入電壓 | VIN | -0.3 | － | VDD+0.3 | V |
| 邏輯電源電壓 | VDD-VSS | -0.3 | － | +7.0 | V |
電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 邏輯電源電壓 | VDD-VSS | － | 4.5 | 5.0 | 5.5 | V |
| LCD電源電壓 | VDD-V0 | Ta=-20℃ Ta=25℃ Ta=70℃ |
－ 17.5 16.3 |
－ 18.0 － |
20.1 18.5 － |
V V V |
| 輸入高電壓 | VIH | － | 0.8VDD | － | VDD | V |
| 輸入低電壓 | VIL | － | 0 | － | 0.15VDD | V |
| 輸出高電壓 | VOH | － | VDD-0.3 | － | VDD | V |
| 輸出低電壓 | VOL | － | 0 | － | 0.3 | V |
| 電源電流 | IDD | － | 15 | 30 | 60 | mA |
