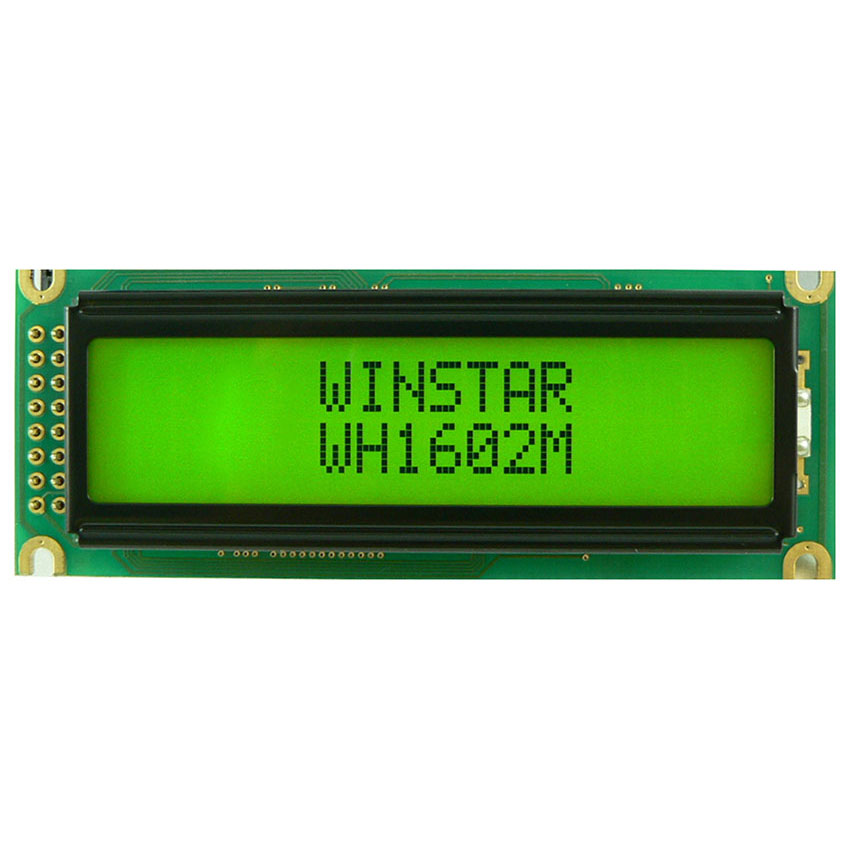

WINSTAR WH1602M 是一款 16 字元 x 2 行的點陣型字元 LCD 液晶顯示模組,內建 ST7066 控制IC或其等效品。此模組預設使用 6800 介面的 4/8-bit 並列傳輸方式,也可選配採用 RW1063 控制IC 的 SPI 或 I2C 介面版本。
WH1602M 模組的標準驅動電壓為 5V,亦可選配 3V 驅動版本。需注意,如採用 3V 驅動時,其負壓供應也必須為 3V。
本系列提供多種 LED 背光顏色可選,包括黃綠色、藍色、綠色、白色、琥珀色與紅色。LED 背光可透過 PIN1、PIN2、PIN15、PIN16 或 A/K 腳位進行驅動。
內建的 ST7066 控制IC 支援多種字型版本,包含英文/日文、西歐語系、東歐語系、北歐語系、俄文(Cyrillic)以及希伯來文/阿拉伯文等。
WH1602M 系列提供以下介面版本選擇:
► WH1602M:6800 介面(ST7066 IC)
► WH1602M1:SPI 介面(RW1063 IC)
► WH1602M2:I2C 介面(RW1063 IC)

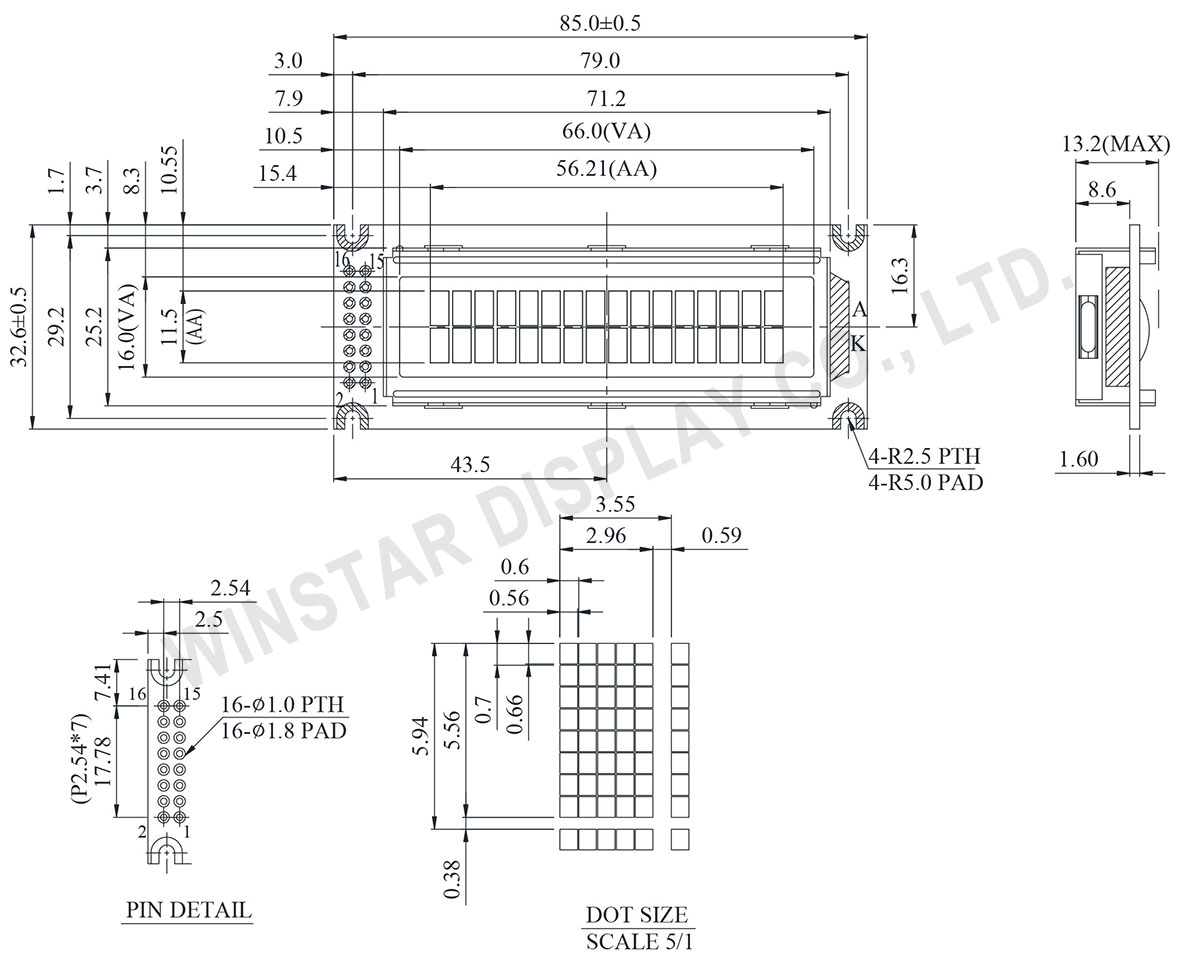

項目 | 標準尺寸 | 單位 |
---|---|---|
字元數 | 16 字元 x 2 行 | - |
模組尺寸 | 85.0 x 32.6 x 13.2 (MAX) | mm |
檢視區域 | 66.0 x 16.0 | mm |
有效區域 | 56.21 x 11.5 | mm |
點大小 | 0.56 x 0.66 | mm |
點間距 | 0.60 x 0.70 | mm |
字元大小 | 2..96 x 5.56 | mm |
字元間距 | 3.55 x 5.94 | mm |
驅動方式 | 1/16 | |
背光類型 | LED | |
IC | ST7066U | |
介面 | 6800 |
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
工作溫度 | TOP | -20 | - | +70 | ℃ |
儲存溫度 | TST | -30 | - | +80 | ℃ |
輸入電壓 | VI | VSS | - | VDD | V |
邏輯電源電壓 | VDD-VSS | -0.3 | - | 7 | V |
LCD電源電壓 | VDD-Vo | -0.3 | - | 13 | V |
項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|---|
邏輯電源電壓 | VDD-VSS | - | 4.5 | 5.0 | 5.5 | V |
LCD電源電壓 | VDD-V0 | Ta=-20℃ Ta=25℃ Ta=70℃ |
- 3.6 3.2 |
- 3.7 - |
5.2 3.8 - |
V V V |
輸入高電壓 | VIH | - | 0.7 VDD | - | VDD | V |
輸入低電壓 | VIL | - | Vss | - | 0.6 | V |
輸出高電壓 | VOH | - | 3.9 | - | VDD | V |
輸出低電壓 | VOL | - | 0 | - | 0.4 | V |
供電電流 | IDD | VDD=5.0V | 1.0 | 1.2 | 1.5 | mA |
Pin No. | 符號 | Level | 說明 |
---|---|---|---|
1 | VSS | 0V | Ground |
2 | VDD | 5.0V | Supply Voltage for logic |
3 | VO | (Variable) | Operating voltage for LCD |
4 | RS | H/L | H: DATA, L: Instruction code |
5 | R/W | H/L | H: Read L: Write |
6 | E | H,H→L | Chip enable signal |
7 | DB0 | H/L | Data bus line |
8 | DB1 | H/L | Data bus line |
9 | DB2 | H/L | Data bus line |
10 | DB3 | H/L | Data bus line |
11 | DB4 | H/L | Data bus line |
12 | DB5 | H/L | Data bus line |
13 | DB6 | H/L | Data bus line |
14 | DB7 | H/L | Data bus line |
15 | A | - | Power supply for LED + |
16 | K | - | Power supply for LED- |
