華凌光電 2024年8月 焦點訊息
歡迎閱讀華淩光電2024年8月電子報！非常高興向您介紹我們最新顯示器產品。讓我們一起踏上探索之旅，深入了解所有細節。
- (1) 華凌光電榮獲113年度「CTSP中科產品創新獎」
- (2) CAN Bus 智能顯示器：3.5 吋、4.3 吋和 5 吋搭載電容觸控 (Custom CAN ID + GPIO)
- (3) WF70D2 系列：7 吋 廣溫 IPS TFT LCD 顯示器 – 普亮、超高亮度、PCAP 型號
- (4) WF50D 系列：低功耗 5 吋 MIPI TFT LCD 顯示器 – 普亮、高亮度 型號
- (5) 節能省電 – 電子紙顯示器 (EPD) 系列
華凌光電榮獲113年度「CTSP中科產品創新獎」
我們榮幸地與客戶分享一個好消息，華凌光電所研發的「旋鈕互動式智慧顯示器」產品，榮獲113年度「CTSP中科產品創新獎」。這一殊榮彰顯了我們在產品創新和技術領域的卓越表現。我們將繼續致力於推動科技的發展，並在未來的努力中持續追求卓越。

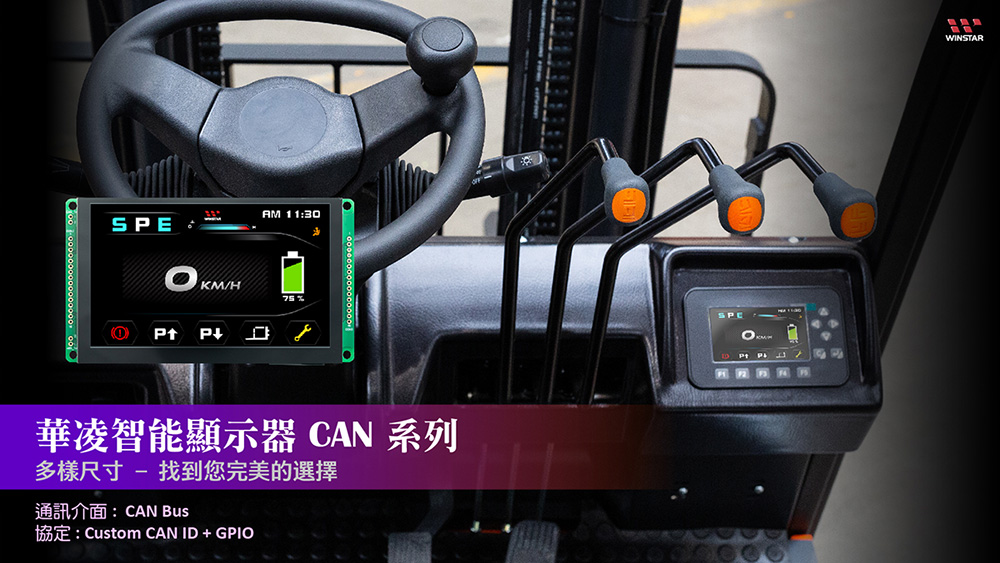

CAN Bus 智能顯示器：3.5 吋、4.3 吋和 5 吋搭載電容觸控 (Custom CAN ID + GPIO)
華凌光電推出最新的智能顯示 (Smart Display) CAN 系列，提供 3.5 吋、4.3 吋和 5 吋三種尺寸選擇。這三款智能顯示器設計精良，旨在滿足各種應用需求，並提供一系列先進功能，提升性能與整合便利性。以下是詳細的功能介紹：
主要特點:
- 自動檢測與初始化：每個顯示器在開機時會自動進行自我檢測並初始化螢幕，確保設置過程順暢且操作可靠。
- CAN Bus 介面：配備 CAN Bus 介面，提供可靠的通訊能力，適用於工業、汽車及醫療等多種應用領域。
- Custom CAN ID 協定：支援Custom CAN ID 通訊協定，初始通訊速率為 250KB。此功能促進了與各種系統的靈活整合。
- 內建 16M 快閃記憶體：內建 16M Flash 記憶體，用於儲存字型和圖控物件，提升性能並支援複雜的圖形介面。
- 電容觸控螢幕：配備投射式電容觸控螢幕，提供靈敏且直觀的使用介面。
- 內建蜂鳴器：內建蜂鳴器提供可聽見的反饋，用於通知和警報，提升用戶互動體驗。
- 標準化模組：每個型號均整合高品質 TFT 模組和 4 層 PCBA，內建由華凌研發團隊開發的韌體，確保不同尺寸之間的性能一致性。
- 支援GPIO：提供 8 通道雙向 GPIO，邏輯電壓為 TTL 3.3V。GPIO 配置可透過 PC 工具和 Smart Display GUI Builder 管理，為額外的硬體連接提供靈活性。
- 多樣化主機平台相容性：與多種主機平台相容，包括電腦 (USB轉CAN加密狗)、Raspberry Pi (+PiCAN2) 以及 MCU (如 Arduino 搭配 CAN 轉接器)。
- 使用者友善的介面設計：WINSTAR GUI Builder 軟體可輕鬆設計使用者介面，無需編程技能。它包括拖放小部件預覽，並支援所見即所得（WYSIWYG）方式。請注意，WINSTAR GUI Builder 軟體僅適用於 Windows 系統。
這些多功能智能顯示器適用於廣泛的應用領域，包括工業、汽車、醫療等。其全面的功能設置和靈活的整合選項使其成為原型製作和生產需求的理想選擇。
| 型號 | WL0F00035000XGAACSA00 | WL0F00043000WGAACSA00 | WL0F00050000FGAAESA00 |
|---|---|---|---|
| 圖片 |  |
 |
 |
| 對角線尺寸 | 3.5吋 | 4.3吋 | 5吋 |
| 解析度 | 320×240 dots | 480×272 dots | 800×480 dots |
| 模組尺寸 | 100×82×13.2 mm | 119.3×67.2×13 mm | 132.7×75.8×12.5 mm |
| 有效區域 | 70.08×52.56 mm | 95.04×53.856 mm | 108×64.8 mm |
| 視角 | 80/80/80/80(IPS) | 80/80/80/80(IPS) | 80/80/80/80 (IPS) |
| 長寬比 | 4:3 | 16:9 | 15:9 |
| 工作電壓 | 5 ~ 28 V (Typ:12V) | 5 ~ 28 V (Typ:12V) | 5 ~ 28 V (Typ:12V) |
| 通訊介面 | CAN bus | CAN bus | CAN bus |
| MCU | STM32F750 | STM32F750 | STM32F750 |
| 快閃記憶體 | 16 MB | 16 MB | 16 MB |
| 觸控面板 | 投射電容式觸控面板 | 投射電容式觸控面板 | 投射電容式觸控面板 |
| 表面 | 亮面 | 亮面 | 亮面 |
| 亮度 | 400 cd/m2 | 400 cd/m2 | 400 cd/m2 |
| 工作溫度 | -30~+80℃ | -30~+80℃ | -30~+80℃ |
| 了解更多 | 了解更多 | 了解更多 |

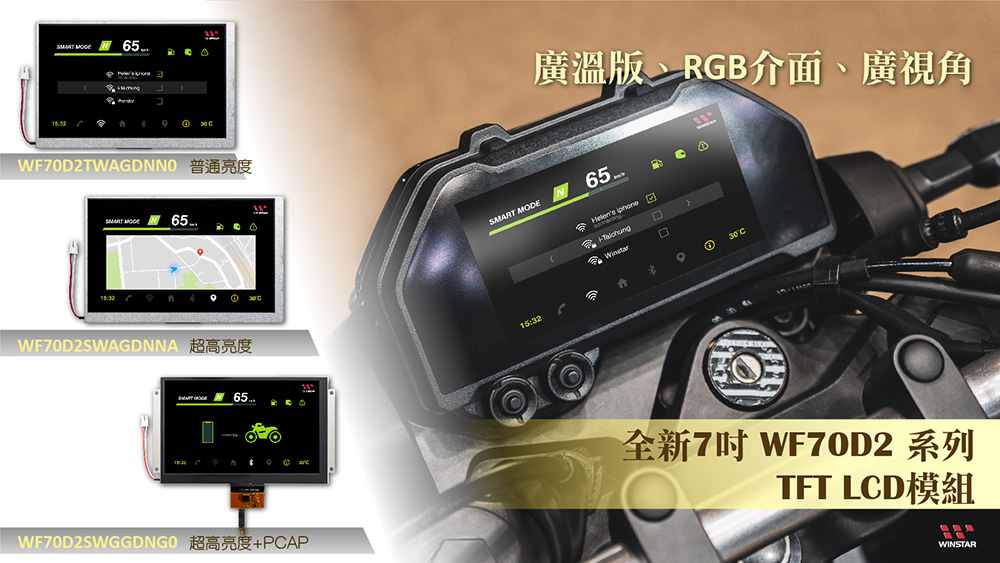

WF70D2 系列：7 吋 廣溫 IPS TFT LCD 顯示器 – 普亮、超高亮度、PCAP 型號
WF70D2 系列 7 吋 IPS TFT LCD 模組，解析度為 800x480 像素，長寬比為 15:9。此模組可在 2.9V 至 3.6V 的供電電壓範圍內運作(典型值為 3.3V），設計上能在 -30°C 至 +80°C 的廣泛溫度內提供可靠性能。相較於 WF70H 和 WF70C4 系列使用 TN 玻璃，WF70D2提供了更優越的廣視角和增強的視覺清晰度。此外，WF70D2 非常適合替代 WF70H/WF70C4 系列，並且Pin定義完全一致。
普通亮度:
應用範圍: 適用於洗衣機、乾衣機、醫療設備和工業顯示器等需要高可視性和強溫度耐受性的場合。
特點: 提供足夠的亮度、優異的視角以及強大的溫度抗性。
超高亮度:
應用範圍: 適合於要求高亮度的環境，如摩托車儀表板、門禁系統、戶外充電站、醫療設備、工業顯示器、礦山設備控制面板、施工現場設備、農場自動化系統等。
特點: 在明亮條件下提供增強的可視性，具備寬廣的視角和優秀的溫度耐受性。
投射式電容觸控面板（PCAP）:
應用範圍: 適合於互動應用，如摩托車儀表板、門禁系統、戶外充電站、醫療設備、工業顯示器、礦山設備控制面板、施工現場設備、農場自動化系統等。
特點: 結合高亮度和觸控功能，提供寬廣的視角和強大的溫度耐受性。
| 型號 | WF70D2TWAGDNN0 | WF70D2SWAGDNNA | WF70D2SWGGDNG0 |
|---|---|---|---|
| 圖片 |  |
 |
 |
| 對角線尺寸 | 7吋 | 7吋 | 7吋 |
| 解析度 | 800×480 dots | 800×480 dots | 800×480 dots |
| 模組尺寸 | 165×104.6×6.8 mm | 165×104.6×6.8 mm | 181.2×105.4×9.8 mm |
| 有效區域 | 152.4×91.44 mm | 152.4×91.44 mm | 152.4×91.44 mm |
| 視角 | 85/85/85/85 (IPS) | 85/85/85/85 (IPS) | 85/85/85/85 (IPS) |
| 驅動IC | RM53010+RM57410 | RM53010+RM57410 | RM53010+RM57410 |
| 長寬比 | 15:9 | 15:9 | 15:9 |
| 介面 | RGB | RGB | RGB |
| 觸控面板 | 無 | 無 | 投射電容式觸控面板 |
| 標面 | 防眩光 | 防眩光 | 亮面 |
| 亮度 | 450 cd/m2 | 1700 cd/m2 | 1000 cd/m2 |
| 工作溫度 | -30~+80℃ | -30~+80℃ | -30~+80℃ |
| PCAP 驅動 IC | — | — | ILI2130 |
| PCAP 介面 | — | — | I2C |
| 了解更多 | 了解更多 | 了解更多 |

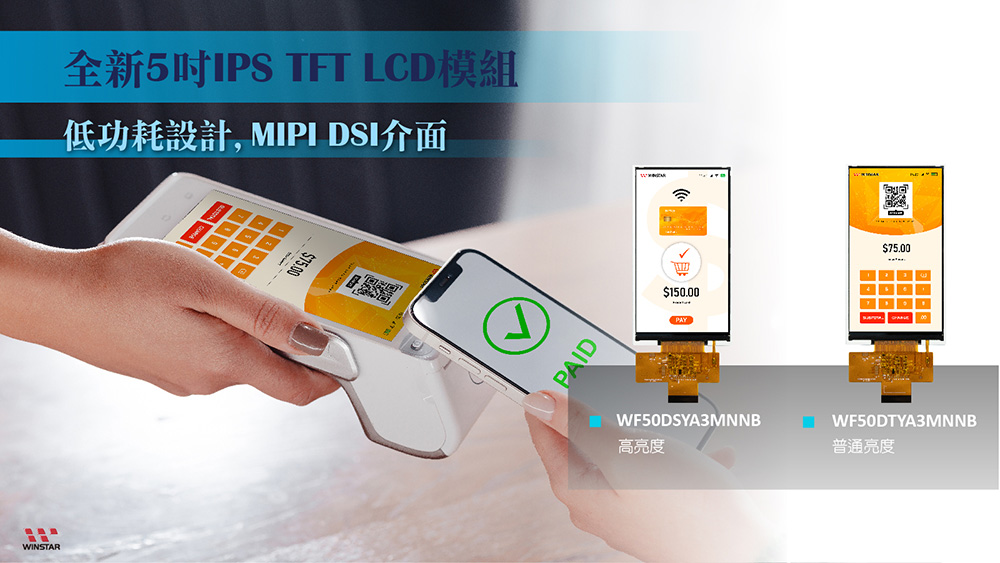

WF50D 系列：低功耗 5 吋 MIPI TFT LCD 顯示器 – 普亮、高亮度 型號
WF50D 系列推出兩款 5 吋 TFT LCD 模組，專為直屏模式優化設計，重點強調低功耗的同時保持卓越的視覺性能。相較於原有的標準品型號 WF50DTYA3MNNA 和 WF50DSYA3MNN0，在保持相同背光亮度條件下，最新推出的標準品型號在功耗上可降低至少 30%。
這些模組具有 720 × 1280 像素的解析度和 16:9 的長寬比，能夠提供清晰的影像。由於採用 IPS 技術，這些模組在所有方向上均提供 80 度的廣視角（80/80/80/80），確保從不同角度觀看時影像品質保持一致。兩款模組都配備了 ILI9881C TFT 驅動 IC，並支援 MIPI 介面，進一步提高數據傳輸效率。
WF50D 系列特別適合需要低功耗的應用，如移動點售系統(mPOS)和讀卡器。其設計能顯著降低功耗，使其成為對能源效率和高性能要求高的環境中的理想選擇。
 |
型號 : WF50DTYA3MNNB ►對角線尺寸 : 5吋 |
|
型號 : WF50DSYA3MNNB ►對角線尺寸 : 5吋 |
 |

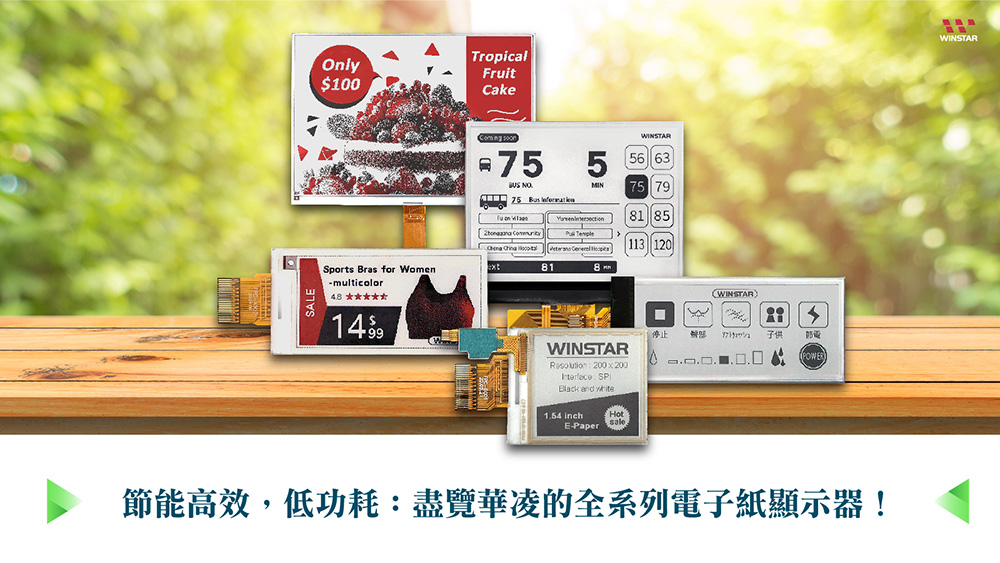

節能省電 – 電子紙顯示器 (EPD) 系列
華凌光電推出的電子紙顯示器（Electronic Paper Display, EPD）系列採用最先進的「雙穩態」技術，提供高度節能的顯示解決方案。與傳統顯示器不同，電子紙顯示器即使在電源斷開後仍能保持圖像持續，僅在更新時消耗電力。這一獨特特性提供了以下幾項主要優勢：
- 超低功耗: 電子紙顯示器僅在圖像更新時消耗電力，從而實現顯著的節能效果和延長電池壽命，非常適合對能源效率要求高的應用。
- 無需背光: 由於電子紙顯示器能夠利用外部光線來顯示內容，因此無需額外的背光源。這不僅使顯示器非常適合在各種環境中長時間使用，還能夠有效節能，同時保持顯示器的纖薄設計。
- 廣視角: 擁有 180° 視角的陽光可讀顯示，無論從任何角度觀看，視覺體驗始終保持清晰一致。
- 多種顏色選擇: 提供黑白、三色（黑色、白色、紅色）或四色（黑色、白色、紅色、黃色）等配置，滿足不同應用需求。
- 陽光可讀性: 專為戶外環境設計，即使在直射陽光下也能確保清晰可見。
- 觸控和前光選項: 部分型號配備觸控面板功能和可調節的前光，提升在不同光照條件下的功能性。
- 客製化選項: 提供量身定制的解決方案，包括柔性印刷電路（FPC）配置、前光整合、觸控面板功能。
如需詳細了解電子紙顯示器系列中的尺寸和配置，請參閱下方的產品清單。如果您有特定的尺寸需求或其他需求，邀請您透過我們網站與我們聯繫，以便進一步協助。
► 了解更多
| 型號 | 尺寸 (吋) |
解析度 (dots) |
觸控面板 | 前光 | 顏色 |
|---|---|---|---|---|---|
| WAA0154A2ABA4NXXX000 | 1.54 | 200x200 | V | 黑色和白色 | |
| WAA0154A2AAA4NXXX000 | 1.54 | 200x200 | V | 黑色和白色 | |
| WAA0213A2AAA6NXXX000 | 2.13 | 250x122 | V | 黑色和白色 | |
| WAA0213A2BNA6NXXX000 | 2.13 | 250x122 | 3色(黑色,白色和紅色) | ||
| WAA0213A2CNA6NXXX000 | 2.13 | 250x122 | 4色(黑色,白色,紅色和黃色) | ||
| WAA0270A2AAA7NXXX000 | 2.7 | 264x176 | V | 黑色和白色 | |
| WAA0290A2CNA8NXXX000 | 2.9 | 296x128 | 4色(黑色,白色,紅色和黃色) | ||
| WAA0290A2ABA8NXXX000 | 2.9 | 296x128 | V | 黑色和白色 | |
| WAA0290A2AAA8NXXX000 | 2.9 | 296x128 | 黑色和白色 | ||
| WAA0290A2ADA8NXXX000 | 2.9 | 296x128 | V | V | 黑色和白色 |
| WAA0420A2AAB5NXXX000 | 4.2 | 400x300 | V | 黑色和白色 | |
| WAA0420A2ADB5NXXX000 | 4.2 | 400x300 | V | V | 黑色和白色 |
| WAA1330A2BNC3NXXX000 | 13.3 | 960x680 | 3色 (黑色,白色和紅色) |
