華凌光電 2026年10月 焦點訊息

歡迎閱讀華凌光電 2026 年 10 月電子報！
本期電子報將介紹全新的 0.96 吋與 5.7 吋 IPS TFT LCD 顯示器、嵌入式視覺系統中的 MIPI CSI-2 技術，以及最新的 Smart Display GUI Builder 更新內容。

本期重點內容：

› 0.96 吋 80x160 IPS TFT LCD－FPC 連接器連接

› 5.7 吋廣溫 IPS TFT LCD 顯示器

› MIPI CSI-2 規範與協定介紹

› Smart Display GUI Builder v0.8.7_WS 更新



0.96 吋 80x160 IPS TFT LCD－FPC 連接器連接

華凌推出 WF0096ATYAA3DNNA，這是一款小型 0.96 吋 IPS TFT LCD，解析度為 80x160，FPC 採用連接器連接設計。此顯示器搭載 ST7735S 控制 IC，支援 SPI 介面，典型亮度為 500 cd/m²。

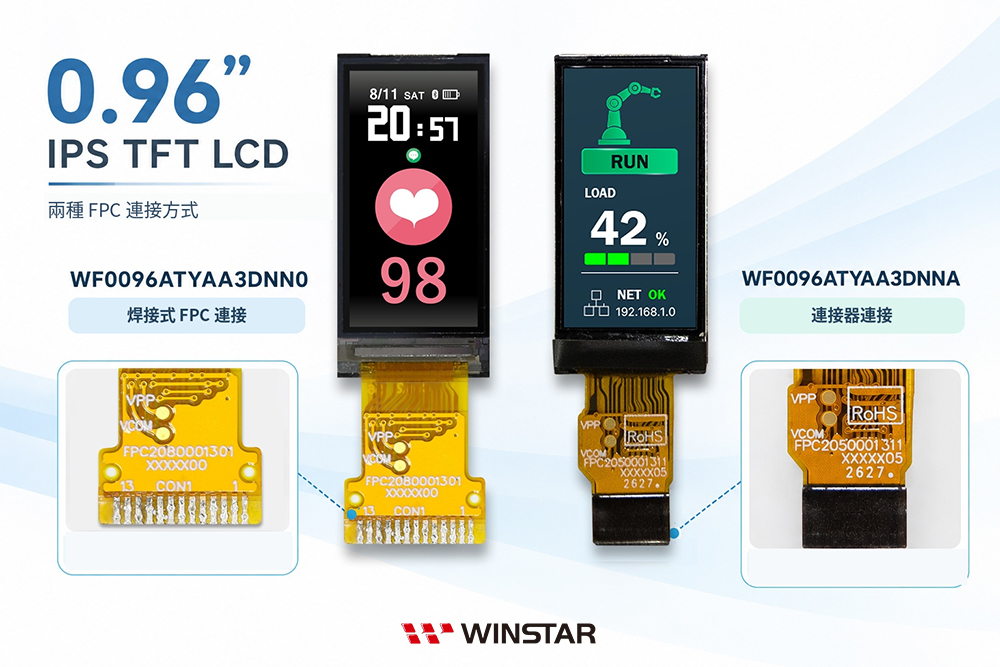

模組尺寸僅 13.5 x 27.95 x 1.54 mm，並具備 IPS 廣視角特性，適合空間有限的嵌入式設計。同系列的 WF0096ATYAA3DNN0 具有相同的顯示規格，主要差異在於 FPC 連接方式：WF0096ATYAA3DNNA 採用連接器連接，WF0096ATYAA3DNN0 採用焊接式 FPC 連接，可依系統整合需求選擇合適的連接方式。

型號：WF0096ATYAA3DNNA 對角尺寸：0.96 吋 解析度：80 × 160 像素 模組尺寸：13.5 × 27.95 × 1.54 mm 有效區域：10.8 × 21.696 mm 視角：80/80/80/80 (IPS) 控制 IC：ST7735S 介面：SPI 觸控面板：無觸控面板 表面處理：亮面 亮度：500 cd/m² 工作溫度：-20~+70℃ 儲存溫度：-30~+80℃ 了解更多

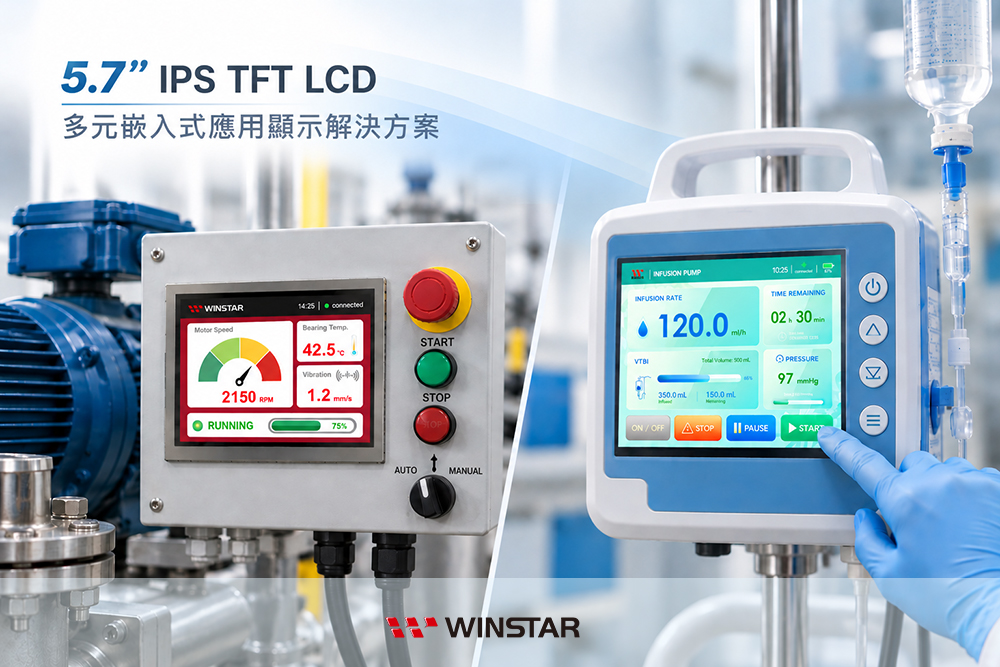

5.7 吋廣溫 IPS TFT LCD 顯示器

華凌推出兩款全新 5.7 吋 IPS TFT LCD 顯示器，具備 640x480 解析度、廣視角與廣溫工作範圍。

WFN0570A2S0WADNN000 具備 1250 cd/m² 高亮度，工作溫度範圍為 -30°C 至 +85°C。

WFN0570A2T0WADNT000 搭載電阻式觸控面板（RTP），亮度為 400 cd/m²，工作溫度範圍為 -30°C 至 +80°C。

兩款皆採用 18-bit RGB 介面，視角為 89/89/89/89 度，並具備防眩光表面處理。

型號：WFN0570A2S0WADNN000 對角尺寸：5.7 吋 解析度：640 × 480 像素 模組尺寸：124.7 × 100 × 5.91 mm 有效區域：115.2 × 86.4 mm 視角：89/89/89/89 (IPS) 驅動 IC：JD9168S 介面：RGB 18-bit SYNC+DE mode 觸控面板：無觸控面板 表面處理：防眩光 亮度：1250 cd/m² 工作溫度：-30~+85℃ 儲存溫度：-40~+85℃ 了解更多

---

型號：WFN0570A2T0WADNT000 對角尺寸：5.7 吋 解析度：640 × 480 像素 模組尺寸：124.7 × 100 × 7.41 mm 有效區域：115.2 × 86.4 mm 視角：89/89/89/89 (IPS) 驅動 IC：JD9168S 介面：RGB 18-bit SYNC+DE mode 觸控面板：電阻式觸控面板 (RTP) 表面處理：防眩光 亮度：400 cd/m² 工作溫度：-30~+80℃ 儲存溫度：-30~+80℃ 了解更多





MIPI CSI-2 規範與協定介紹

MIPI CSI-2 廣泛應用於嵌入式視覺與影像系統，提供影像感測器與 SoC、ISP 或 FPGA 之間的高速影像資料傳輸。要成功完成相機整合，不僅需要建立感測器通訊，還需考量 D-PHY 時序、Lane 設定、封包處理、影像格式及 Linux Media Pipeline 等環節。

本文介紹 MIPI CSI-2 系統架構、D-PHY 傳輸與時序、封包機制、影像格式與頻寬估算，並說明 Linux media-controller 與 V4L2 的整合及除錯方式。

了解更多







Smart Display GUI Builder v0.8.7_WS 更新

Smart Display GUI Builder v0.8.7_WS 改善元件編輯流程，採用更直覺的「新增元件」版面配置，並在新增元件後自動開啟編輯器。本次更新也為支援的 UART 型號新增預設亮度設定，以及 Number 元件的指數設定，為 Smart Display HMI 開發提供更靈活的設定方式。

了解更多
