華凌光電 2026年7月 焦點訊息

歡迎閱讀華凌光電 2026 年 7 月電子報！
本期電子報介紹全新 5 吋 IPS TFT LCD 顯示器、搭載電阻式觸控面板的 7 吋 UART 智慧型顯示器，以及 VATN 顯示器展示套件；同時探討電子系統輸入電源保護設計，並分享華凌智慧型顯示器 GUI Builder 的最新版本更新。

本期重點內容：

› 5 吋 IPS TFT LCD 顯示器：高亮度與 PCAP 觸控選擇

› 7 吋 UART 智慧型顯示器搭載電阻式觸控面板

› 8.8 吋 Bar Type STM32N6 Edge AI 開發板

› VATN 顯示器展示套件：全視角與全彩印刷效果

› 電子系統輸入電源保護設計

› Smart Display GUI Builder v0.8.5_WS 與 v0.8.6_WS 最新功能

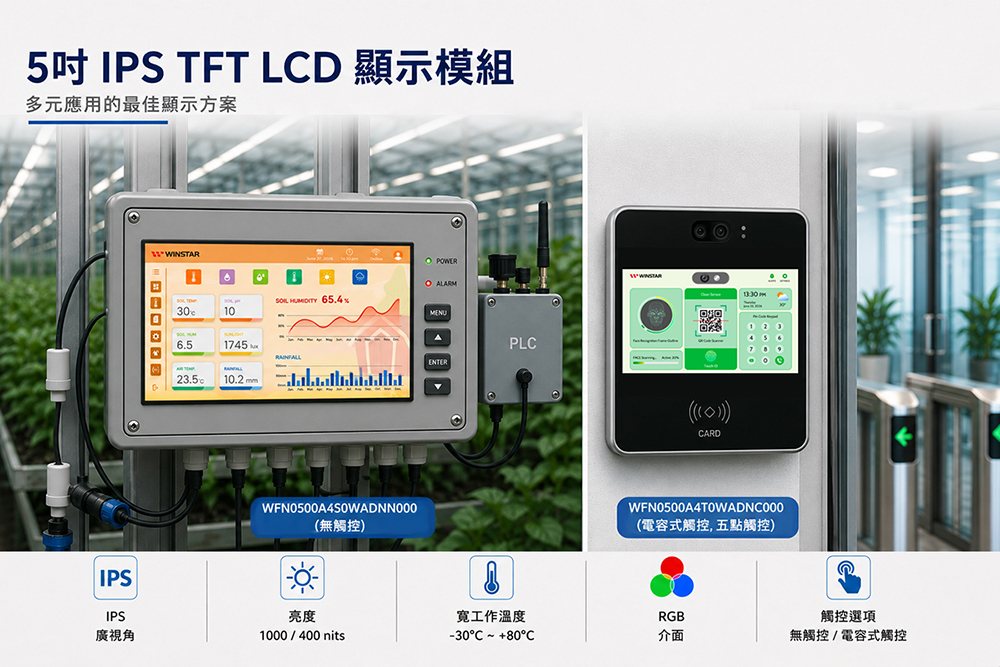

5 吋 IPS TFT LCD 顯示器：高亮度與 PCAP 觸控選擇

華凌推出兩款 5 吋 IPS TFT LCD 顯示模組，具備 800x480 解析度、24-bit RGB 介面及廣溫操作特性。WFN0500A4 系列採用高透光率 TFT 玻璃，可提升光線利用效率，並相較 WF50F 系列降低背光功耗需求。

WFN0500A4S0WADNN000 — 1000 cd/m² 高亮度版本
具備高亮度顯示效能，背光功耗約降低 30%，適用於戶外終端設備及對顯示可視性有較高需求的工業應用。

WFN0500A4T0WADNC000 — 400 cd/m² PCAP 觸控版本
搭載支援 5 點觸控的投射式電容觸控面板，背光功耗約降低 60%，為互動式 HMI 與嵌入式顯示應用提供更節能且兼顧環境友善的顯示方案。

型號：WFN0500A4S0WADNN000 對角尺寸：5 吋 解析度：800 × 480 像素 模組尺寸：120.7 × 75.8 × 2.8 mm 有效區域：108 × 64.8 mm 視角：IPS (85/85/85/85) 驅動 IC：FL58202DA 介面：24-bit RGB 觸控面板：無觸控面板 表面處理：防眩光 亮度：1000 cd/m² 工作溫度：-30~+80℃ 儲存溫度：-30~+80℃ 了解更多

---

型號：WFN0500A4T0WADNC000 對角尺寸：5 吋 解析度：800 × 480 像素 模組尺寸：147 × 104 × 4.88 mm 有效區域：108 × 64.8 mm 視角：IPS (85/85/85/85) 驅動 IC：FL58202DA 介面：24-bit RGB 觸控面板：投射式電容觸控面板 (PCAP) CTP IC：GT911 CTP 介面：I2C 表面處理：亮面 亮度：400 cd/m² 工作溫度：-30~+80℃ 儲存溫度：-30~+80℃ 了解更多

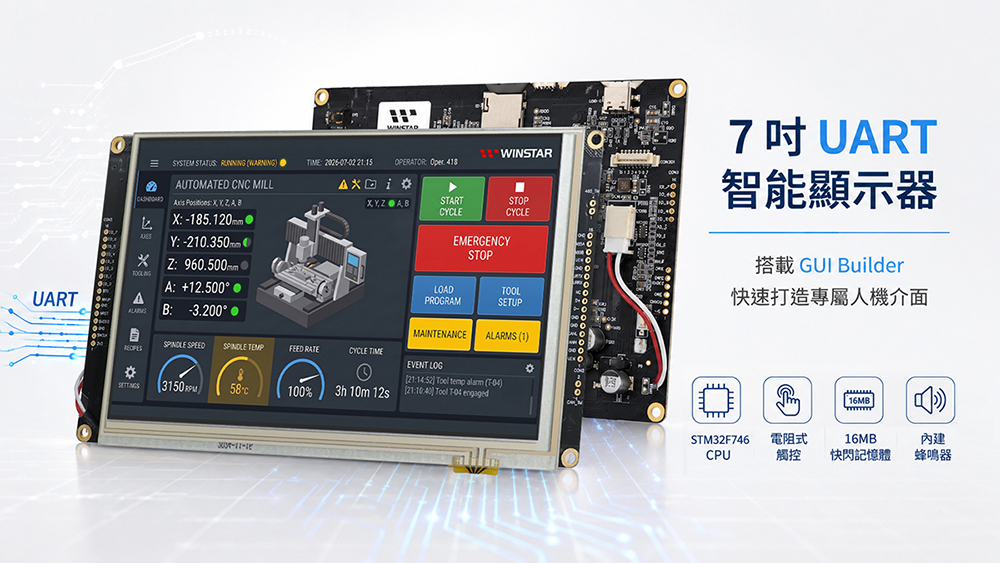

7 吋 UART 智慧型顯示器搭載電阻式觸控面板

WL0F0007000D2TFAASA00 是華凌首款搭載電阻式觸控面板的智慧型顯示器，採用 7 吋 IPS TFT 顯示器、STM32F746 MCU 與 UART 介面，提供工業 HMI 開發所需的整合式顯示平台。

此智慧顯示器支援 WINSTAR GUI Builder，透過拖曳式操作即可建立圖形化使用者介面，無需進行底層顯示韌體開發。整合的 STM32 平台亦支援 TouchGFX 與 LVGL，可依專案需求進行自訂韌體開發，提供更具彈性的開發方式。

型號：WL0F0007000D2TFAASA00 對角尺寸：7 吋 解析度：800 × 480 像素 模組尺寸：184 × 104.6 × 20.5 mm 有效區域：152.4 × 91.44 mm 視角：IPS (85/85/85/85) 長寬比：15:9 工作電壓：8~35 Vdc 通訊介面：UART 通訊協定：Proprietary UART + GPIO MCU：STM32F746 Flash 記憶體：16 MB 觸控面板：電阻式觸控面板 (RTP) 表面處理：防眩光 亮度：850 cd/m² 工作溫度：-20~+70℃ 儲存溫度：-30~+80℃ 了解更多

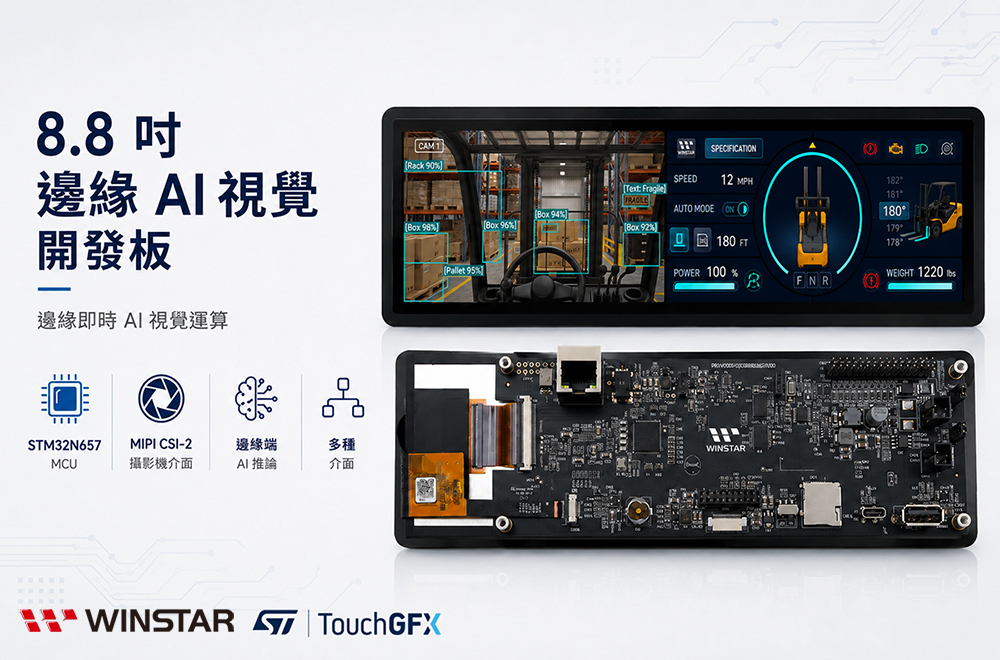

8.8 吋 Bar Type STM32N6 Edge AI 開發板

WL0F00088000BGXAANA00 是業界首款 8.8 吋 Bar Type HMI 開發板，採用 STM32N6 系列的 STM32N657 MCU。本平台專為 Embedded AI 與 STM32 AI 開發打造，整合超寬 IPS 觸控顯示器、MIPI CSI-2 相機介面，以及裝置端 AI 運算能力，為 Edge AI Vision 與 HMI 應用提供一體化開發平台。

此開發板專為加速 AI Vision 應用開發而設計，支援 TouchGFX GUI 開發，搭載 64 MB 外部 Flash，並提供豐富的通訊與擴充介面，適用於工業 HMI、機器視覺及 Embedded AI 等應用。

型號：WL0F00088000BGXAANA00 螢幕尺寸：8.8 吋 解析度：480 × 1920 像素 模組尺寸：241.3 × 74.3 × 28.7 mm 有效顯示區：218.88 × 54.72 mm 視角：IPS（85/85/85/85） 顯示比例：1:4（Bar Type） MCU：STM32N657 Flash 記憶體：64 MB AI Vision：裝置端 AI 推論（On-device AI Inference） 相機介面：MIPI CSI-2 GUI 支援：TouchGFX 通訊介面：CAN FD / RS485 / RS232 / UART / Ethernet / SPI / I²C / USB 擴充介面：mikroBUS™ Socket 觸控面板：投射式電容觸控面板（PCAP） 表面處理：亮面（Glare） 亮度：450 cd/m² 工作電壓：9V~36 Vdc 工作溫度：-20~+70℃ 儲存溫度：-30~+80℃ 了解更多

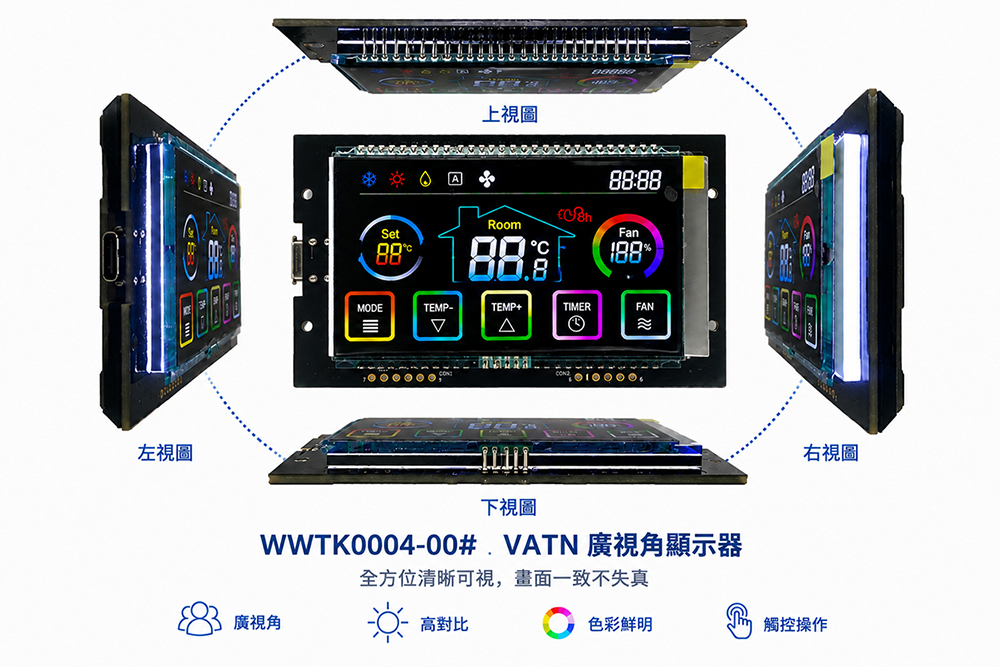

VATN 顯示器展示套件：全視角與全彩印刷效果

WWTK0004-00# VATN 顯示器展示套件可展示全視角技術、全彩印刷、平滑色彩漸層及整合式觸控功能。展示套件以空調控制面板作為 HMI 實際操作範例，設有五組觸控按鍵，可進行模式切換、溫度調整、定時設定與風量控制，協助使用者評估顯示效果、視角表現與觸控操作。

另提供 WWTK0003-00# 可供選擇，採用標準 6 點鐘視角方向，且不具平滑色彩漸層效果。兩款展示套件採用相同的硬體平台，可用於評估不同視角與色彩呈現需求下的 VATN 顯示配置。



了解更多

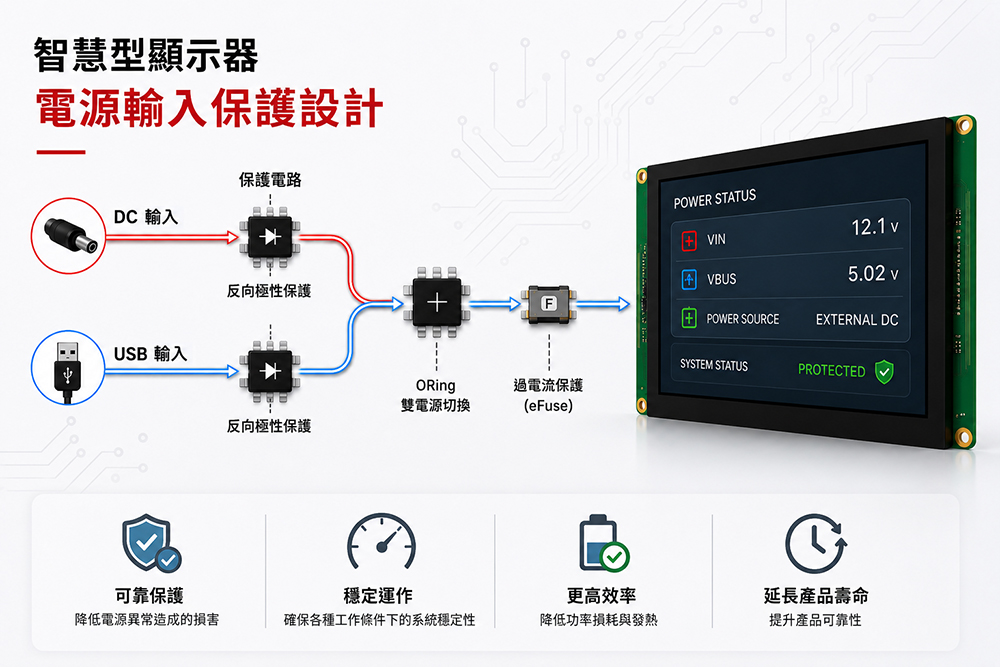

電子系統輸入電源保護設計

輸入電源保護是電子系統設計的重要環節，尤其在工業與嵌入式應用中，設備可能面對不同電源來源與操作條件。若輸入電源架構設計不當，反接、熱插拔、電源切換及過電流等情況，都可能影響系統的穩定性與可靠性。

不同的電源保護方案在壓降、功率損耗、電路複雜度、保護能力與成本之間各有取捨。本文比較四種常見方案，包括蕭特基二極體、PMOS 理想二極體、ORing 架構與 eFuse 解決方案，並說明各方案的優勢、限制及設計考量，協助工程師依系統需求選擇合適的輸入電源保護策略。部分 華凌智慧型顯示器型號亦採用相關電源保護設計，以提升電源完整性與系統可靠性。



了解更多





Smart Display GUI Builder v0.8.5_WS 與 v0.8.6_WS 最新功能

Smart Display GUI Builder 最新版本更新，新增 7 吋 16MB Custom CAN ID 系列 Number Widget 自訂小數位數功能，並將 GUI Builder 支援範圍擴展至 32MB Flash 智慧顯示器。

支援的 32MB Flash 型號可使用更大的專案容量，包括單頁最多 255 個 Widget、單一專案最多 1,000 個 Widget，以及最多 64 個頁面。依顯示器尺寸與型號配置，亦支援多種通訊協定。

了解更多
