華凌光電 2023年7月份 焦點訊息

歡迎閱讀華淩光電2023年7月份電子報！ 這個月要與大家分享我們新推出五款OLED、三款TFT產品以及最新技術文章：

內容包含：

OLED 顯示器	(1) WEA012864AE：1.54 吋 繪圖型 128x64 OLED 顯示器 (COG+PCB)
	(2) WEA012864AA：1.54 吋 繪圖型 128x64 OLED 顯示器 (COG+PCB)
	(3) WEA012832P：1.71吋 繪圖型 128x32 OLED 顯示器 (COG+PCB)
	(4) WEA012864L(SPI)：1.28吋 128x64 OLED 顯示器 (COG+PCB)
	(5) WEP012864AJ(RS232)：2.42吋 繪圖型 128x64 OLED 顯示器 (COG+FR+PCB)
TFT 顯示器	(1) WF101NTYA4LNG0：10.1 吋 LVDS IPS 1920x1200 電容式觸控 TFT 液晶顯示器
	(2) WF121BTXAPLNNA：12.1吋 LVDS IPS 1280x800 TFT 液晶顯示器
	(3) WF52CTLBSDBN0：5.2吋 長條型480x128 TFT 液晶顯示器
技術文章	PMOLED SSD1307與CH1115 IC共用解決方案



展覽快訊：FIEE 2023

華淩集團將於2023年7月18日至7月21日參加在巴西聖保羅展覽中心(São Paulo Expo) 的2023FIEE展覽，我們將在B70展位為大家服務，展出內容包含最新顯示器解決方案，以及STN、TFT、OLED和系統整合等創新技術產品。我們期待與大家在FIEE 2023相見。我們期待與大家在FIEE 2023相見。

Welcome To Visit Our Booth in FIEE 2023 Brazil ■ 時間：2023年7月18日 ~ 7月21日 ■ 地點：聖保羅展覽中心 (Sao Paulo EXPO) ■ 地址：Rodovia dos Imigrantes, Km 1.5 - Água Funda ■ 攤位編號：B70. ► 前往 FIEE 官方網站

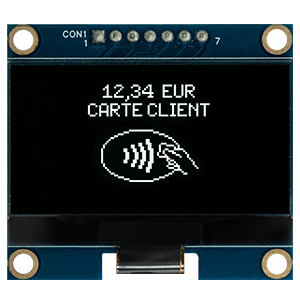

WEA012864AE：1.54 吋 繪圖型 128x64 OLED 顯示器 (COG+PCB)

■ 尺寸：1.54 吋 ■ 解析度：128 x 64 dots ■ 有效區域(AA)：35.05 × 17.51(mm) ■ 類型：COG+PCB ■ IC：CH1116 ■ 介面：4線SPI

WEA012864AE是一款搭載PCB版，結構為COG的繪圖型OLED模組，其解析度為128x64 pixels，尺寸為1.54吋。這款OLED顯示器模組內建CH1116驅動 IC，支援4線SPI介面。模組驅動方式為1/64 duty。

►前往 WEA012864AE 詳細介紹

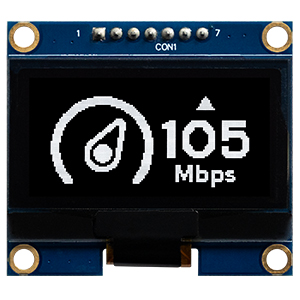

WEA012864AA：1.54 吋 繪圖型 128x64 OLED 顯示器 (COG+PCB)

■ 尺寸：1.54 吋 ■ 解析度：128 x 64 dots ■ 有效區域(AA)：35.05 × 17.51(mm) ■ 結構：COG+PCB ■ IC：SSD1327 ■ 介面：4線SPI

WEA012864AA 是由128x64像素組成顯示畫面， 尺寸為1.54吋。WEA012864A模組內建SSD1327 IC可支援4線SPI介面，模組的驅動方式為1/64 duty，邏輯電壓為3.3V至5V。

►前往 WEA012864AA 詳細介紹

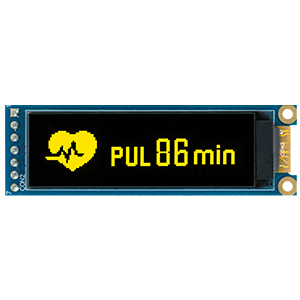

WEA012832P：1.71吋 繪圖型 128x32 OLED 顯示器 (COG+PCB)

■ 尺寸：1.71 吋 ■ 解析度：128 x 32 dots ■ 有效區域(AA)：42.22 × 10.54(mm) ■ 結構：COG+PCB ■ IC：CH1115 ■ 介面：4線SPI

WEA012832P 是一款搭載PCB板，結構為COG的繪圖型OLED模組，搭載128x32像素解析度，尺寸為1.71吋。這款模組內建支援4線SPI介面的CH1115驅動IC，驅動方式為1/32 duty，而其邏輯電壓為1.8V至3.3V。

►前往 WEA012832P 詳細介紹

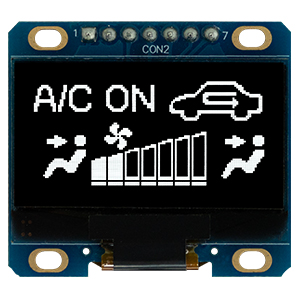

WEA012864L(SPI)：1.28吋 128x64 OLED 顯示器 (COG+PCB)

■ 尺寸：1.28 吋 ■ 解析度：128 x 64 dots ■ 有效區域(AA)：29.42 × 14.20(mm) ■ 結構：COG+PCB ■ IC：SH1106 ■ 介面：4線SPI

WEA012864L是一款搭載PCB版，結構為COG的繪圖型 OLED模組，其解析度為128x64像素，尺寸為1.28吋。這款模組採用SH1106 IC，可支援4線SPI介面。模組驅動方式為1/64 duty，邏輯電壓為3.0V~3.3V。

►前往 WEA012864L(SPI) 詳細介紹

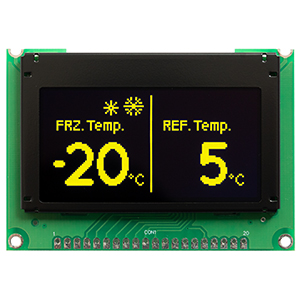

WEP012864AJ(RS232)：2.42吋 繪圖型 128x64 OLED 顯示器 (COG+FR+PCB)

■ 尺寸：2.42 吋 ■ 解析度：128 x 64 dots ■ 有效區域(AA)：55.01 × 27.49(mm) ■ 結構：COG+FR+PCB ■ IC：CH1116 ■ 介面：RS232

WEP012864AJ 是一款2.42吋繪圖型OLED顯示器，解析度為128x64像素。此模組內建CH1116驅動IC，支援RS232介面；其電源電壓典型值為5V，驅動方式為1/64 duty。

►前往 WEP012864AJ 詳細介紹

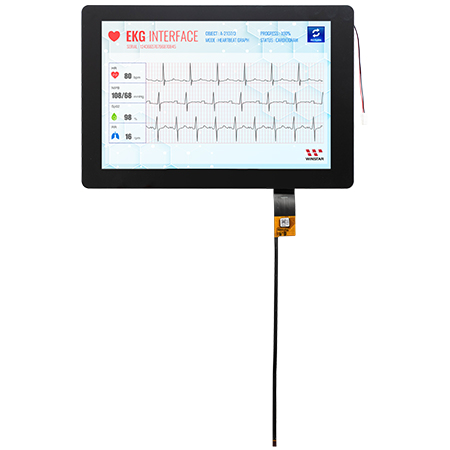

WF101NTYA4LNG0：10.1 吋 LVDS IPS 1920x1200 電容式觸控 TFT 液晶顯示器

■ 尺寸：10.1 吋 ■ 解析度：1920x1200 dots ■ 視角：IPS ■ 介面：LVDS ■ 驅動IC：FL5893DA ■ 亮度(cd/m²) : 400 ■ 觸控面板：PCAP

WF101NTYA4LNG0 是一款10.1吋IPS TFT液晶顯示模組，搭載投射電容式觸控面板(PCAP)，支援一指觸控。此模組內建FL5893DA driver IC，支援 2ch-LVDS介面。WF101NTYA4LNG0模組搭載IPS寬視角：左80/右80/上80/下80度(典型值)，其解析度為1920×1200像素，亮度為400 nits(典型值)。 此外，具有高清和觸控功能，最多可同時檢測 10 個手指的觸控點。

►前往 WF101NTYA4LNG0 詳細介紹

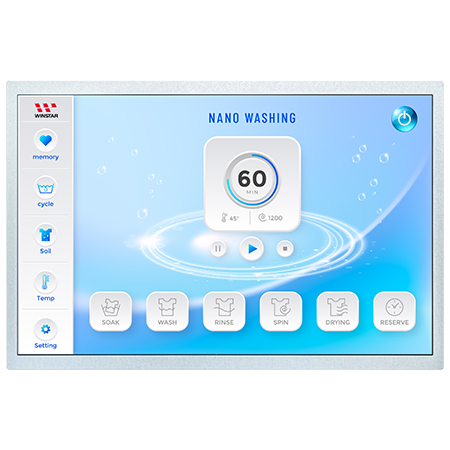

WF121BTXAPLNNA：12.1吋 LVDS IPS 1280x800 TFT 液晶顯示器

■ 尺寸：12.1 吋 ■ 解析度：1280x800 dots ■ 視角：IPS ■ 介面：LVDS ■ 亮度(cd/m²)：400

WF121BTXAPLNNA 是一款12.1吋IPS TFT 顯示器，它的解析度為 1280x800 像素。此模組支援LVDS接口，亮度為400 nits(典型值)。 該HD TFT-LCD的電源電壓(VCC)為3.0V至3.6V，典型值為3.3V。

►前往 WF121BTXAPLNNA 詳細介紹

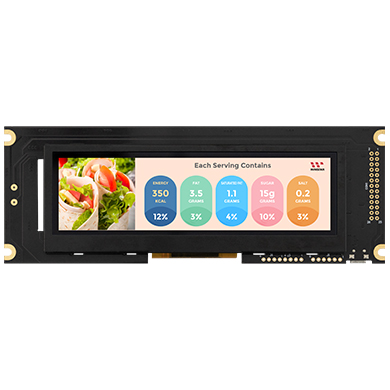

WF52CTLBSDBN0：5.2吋 長條型480x128 TFT 液晶顯示器

■ 尺寸：5.2 吋 ■ 解析度：480x128 dots ■ 視角：6H ■ 介面：8080, MPU ■ 驅動IC：MR6566 ■ 亮度(cd/m²)：500

WF52CTLBSDBN0 是一款5.2吋長條型 TFT 液晶顯示器， 搭載PCB 控制板上帶有螺絲孔，其解析度為480x128像素，亮度為500 nits(典型值)。模組最大的特色為原本使用STN 240x64 Dots搭載RA6963 Controller IC的客戶, 可在不更改Interface與韌體的環境下直接替換此次發表的新機種Color TFT WF52CTLBSDBN0，讓客戶加速從原本的單色顯示器輕鬆替換為彩色化顯示器。

►前往 WF52CTLBSDBN0 詳細介紹



技術文章：PMOLED SSD1307與CH1115 IC共用解決方案

由於SSD1307即將停產(EOL)，我們開發了一系列新產品，使用 CH1115 替代SSD1307。我們盡量保留原始模組設計，使SSD1307和CH1115 的模組能互相兼容。 本期技術文章將從硬體及軟體等方面解釋兩IC型號之間的差異，並說明如何達成其對應模組使用的兼容性。  ►了解更多
