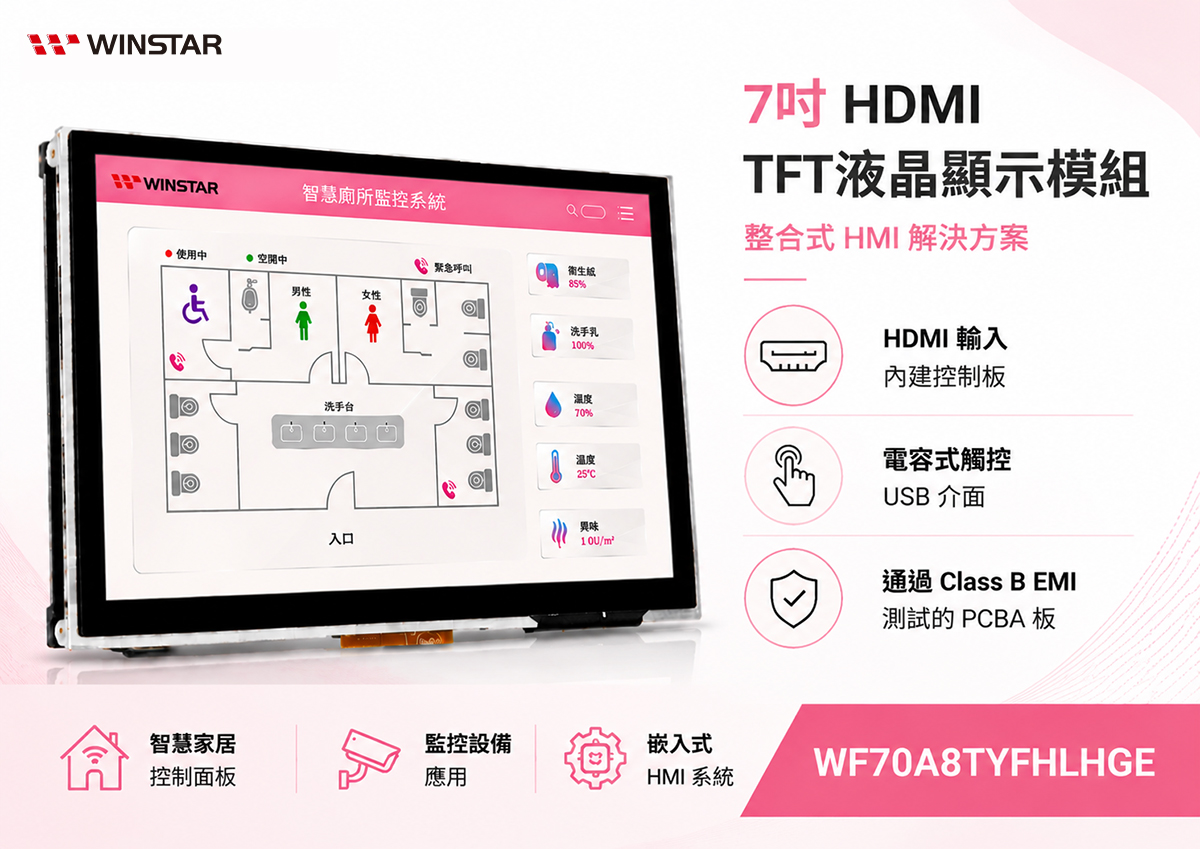

WF70A8TYFHLHGE 是一款 7英寸 HDMI TFT 液晶显示屏，分辨率为 1024 x 600，采用 IPS 显示技术并配备 PCAP 投射式电容触摸屏。该产品集成控制板和 LT6911C 控制 IC，通过 HDMI 连接器支持 DVI 信号输入，便于与各类嵌入式系统进行显示集成。

该 7 英寸 TFT 显示屏的典型亮度为 450 cd/m²，可视角度为 85/85/85/85 度。PCAP 电容触摸屏采用 ILI2130 控制 IC，通过 USB 接口连接；标准配置支持单点触摸，并可根据项目需求提供双点或其他触摸点数选项。模组外形尺寸为 169.9 x 103.4 x 23.9 mm，有效显示区域为 154.2144 x 85.92 mm，工作温度范围为 -20°C 至 +70°C，存储温度范围为 -30°C 至 +80°C。

PCBA 通过 EMI Class B 等级测试

电磁干扰（EMI）是显示模组集成到电子系统时需要重点考虑的设计因素。针对板级 EMI 性能，WF70A8TYFHLHGE 所搭载的 PCBA 已进行第三方 EMI 电气测试，并通过 Class B 等级要求。在产品开发阶段对 PCBA 的 EMI 性能进行测试与评估，可为系统开发人员提供经过板级电磁干扰性能验证的显示方案，有助于后续系统集成及 EMC 设计评估。

应用领域

WF70A8TYFHLHGE 集成控制板、HDMI 连接器和 USB PCAP 电容触摸接口，并具备经过测试的 PCBA EMI 性能，适用于智能家居系统、安防监控设备、卫浴控制与显示面板、家庭娱乐系统、储物管理系统以及其他嵌入式 HMI 应用。
