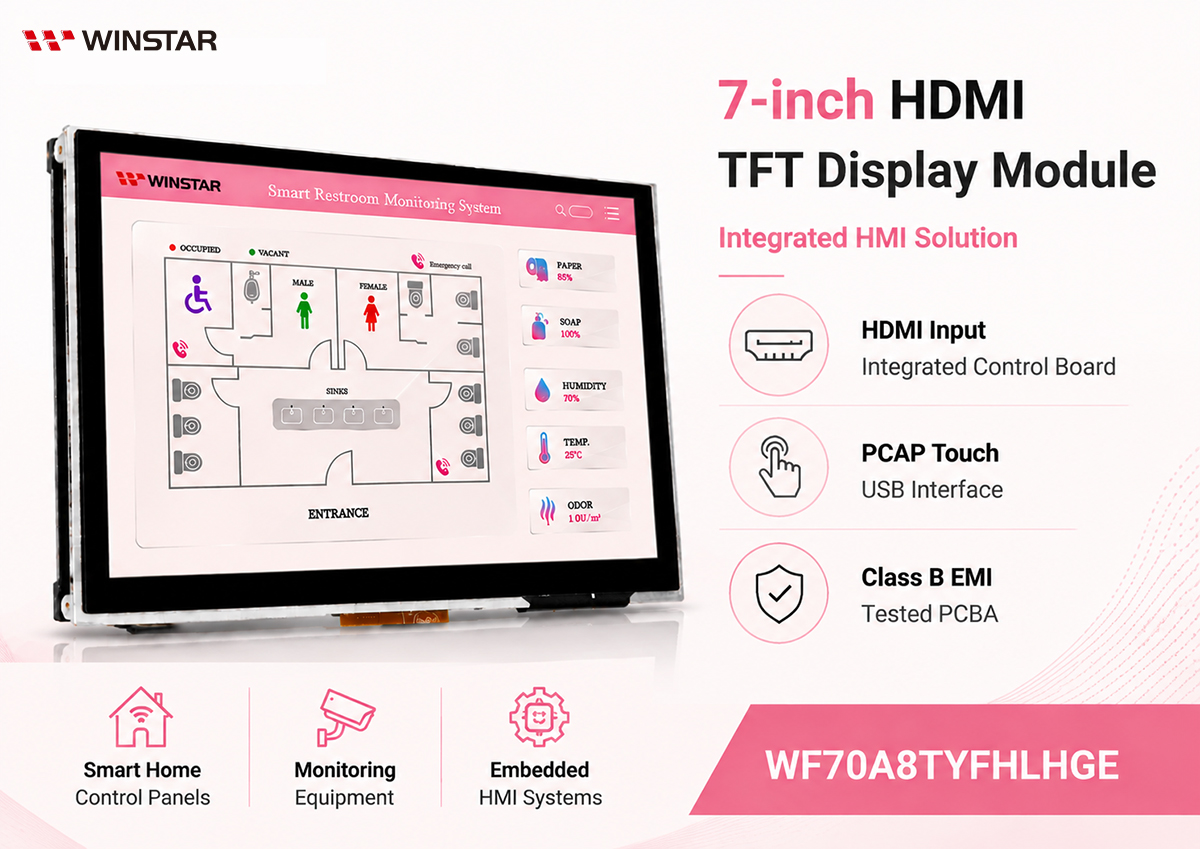

WF70A8TYFHLHGE, 1024 x 600 çözünürlük, IPS teknolojisi ve projeksiyon tipi kapasitif dokunmatik panel (PCAP) sunan 7 inç HDMI TFT LCD ekran modülüdür. Modül, LT6911C kontrolcü IC'ye sahip entegre bir kontrol kartı içerir. DVI sinyal girişini destekleyen HDMI konnektörü sayesinde ekranın gömülü sistemlere entegrasyonu kolaylaştırılmıştır.

7 inç TFT ekran, tipik 450 cd/m² parlaklık ve 85/85/85/85 derece görüş açısı sunar. PCAP dokunmatik panelde ILI2130 kontrolcü IC kullanılır ve bağlantı USB arayüzü üzerinden sağlanır. Standart konfigürasyon 1 nokta dokunmayı destekler; 2 nokta veya diğer dokunmatik seçenekleri talebe göre sunulabilir. Modül ölçüleri 169,9 x 103,4 x 23,9 mm, aktif alanı ise 154,2144 x 85,92 mm'dir. Çalışma sıcaklığı aralığı -20°C ile +70°C, depolama sıcaklığı aralığı ise -30°C ile +80°C arasındadır.

PCBA, EMI Class B Seviyesinde Test Edilmiştir

Elektromanyetik girişim (EMI), ekran modüllerinin elektronik sistemlere entegrasyonunda dikkate alınması gereken önemli tasarım kriterlerinden biridir. Kart seviyesindeki EMI performansını değerlendirmek amacıyla WF70A8TYFHLHGE'de kullanılan PCBA, bağımsız bir kuruluş tarafından EMI testine tabi tutulmuş ve Class B seviyesi gereksinimlerini karşılamıştır. Ürün geliştirme aşamasında gerçekleştirilen bu PCBA EMI değerlendirmesi, elektromanyetik uyumluluğun (EMC) dikkate alındığı cihaz tasarımlarında sistem entegrasyonu için teknik bir referans sağlar.

Uygulama Alanları

Entegre kontrol kartı, HDMI konnektörü, USB PCAP dokunmatik arayüzü ve test edilmiş PCBA EMI performansı ile WF70A8TYFHLHGE; akıllı ev sistemleri, güvenlik ve video gözetim ekipmanları, banyo ve ıslak hacimler için kontrol ve görüntüleme panelleri, ev eğlence sistemleri, depolama ve alan yönetim sistemleri ile diğer gömülü HMI uygulamaları için uygundur.
