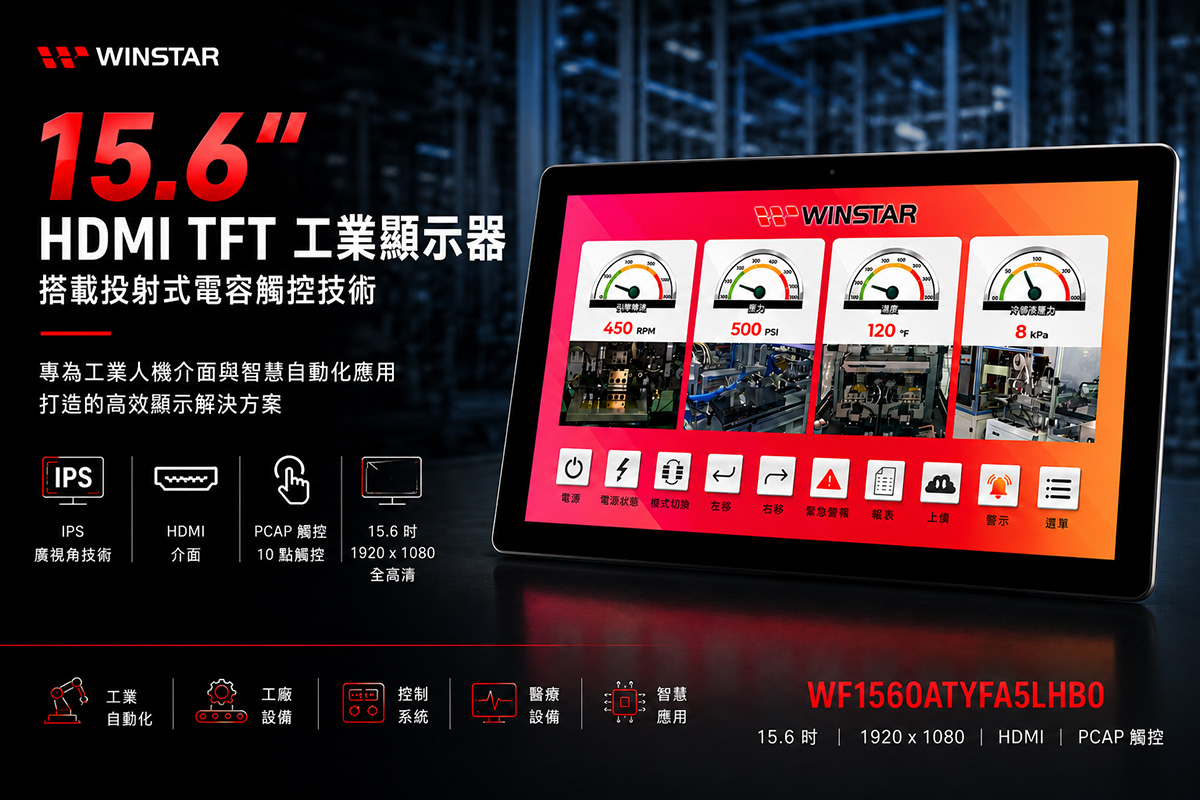

15.6 英寸 Full HD HDMI TFT LCD 显示屏，带 PCAP 电容触控
型号 WF1560ATYFA5LHB0
►尺寸 : 15.6寸
►分辨率 : 1920x1080 像素
►视角 : 89/89/89/89 (IPS)
►接口 : HDMI (DVI)
►控制器IC：LT6911C
►控制板: 有
►亮度 (cd/m²): 350
►铁框螺丝孔 : 无
►触控面板：电容触摸面板 (PCAP)
►触控点数：10
产品叙述
WF1560ATYFA5LHB0 是一款 15.6 英寸 Full HD TFT LCD 显示模块，具备 1920 × 1080 分辨率、IPS 全视角显示以及投射电容触控面板。该型号内置基于 LT6911C 的控制板，可支持直接 HDMI 视频输入，便于系统集成。
该模块支持最高 10 点触控，并通过 USB 触控接口传输触控信号；显示供电为 12V。结合 HDMI 接口与内置控制板设计，WF1560ATYFA5LHB0 适用于 Raspberry Pi、嵌入式平台以及各类需要高分辨率触控显示的系统设备。
规格图
产品规格
规格说明
| 项目 | 规格 | 单位 |
|---|---|---|
| 尺寸 | 15.6 | 英寸 |
| 点阵 | 1920 x RGB x 1080 | dots |
| 模块尺寸 | 393.8(W) x 245.9(H)x 30.0 (D) | mm |
| 有效区域 | 344.16 x 193.59 | mm |
| 点间距 | 0.17925 (H) x 0.17925 (V) | mm |
| LCD类型 | TFT全透 | |
| 视角 | 89/89/89/89 | |
| 背光类型 | LED, 白色 | |
| 控制器IC | LT6911C | |
| 电气接口（逻辑） | DVI | |
| CTP 驱动IC | ILI2511或兼容IC | |
| CTP 接口 | USB | |
| CTP FW 版本 | 0x06.0x00.0x00.0x00.0xFF.0xFF.0xFF.0xFF | |
| CTP 分辨率 | 16384 * 16384 | |
| 触控面板类型 | 电容式触控面板 | |
| 表面 | 亮面 | |
最大绝对额定值
| 项目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 工作温度 | TOP | -20 | － | +70 | ℃ |
| 储存温度 | TST | -30 | － | +80 | ℃ |
电气特性
典型工作條件
| 项目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| LCM电源电压 | VDD | 11.5 | 12.0 | 12.5 | V |
| LCM电源电流 | IDD | － | 1290 | 1935 | mA |
| LED使用寿命 | － | 50,000 | － | － | Hr |
Pin功能定义
LCM PIN 定义
| Pin No. | 符号 | 功能说明 |
|---|---|---|
| 1 | NC | No connection |
| 2 | 5V | Raspberry Pi:Power 5V |
| 3 | GPIO02 | Raspberry Pi:GPIO02 |
| 4 | 5V | Raspberry Pi:Power 5V |
| 5 | GPIO03 | Raspberry Pi:GPIO03 |
| 6 | GND | Raspberry Pi:GND |
| 7 | GPIO04 | Raspberry Pi:GPIO04 |
| 8 | GPIO14 | Raspberry Pi:GPIO14 |
| 9 | GND | Raspberry Pi:GND |
| 10 | GPIO15 | Raspberry Pi:GPIO15 |
| 11 | GPIO17 | Raspberry Pi:GPIO17 |
| 12 | BL-PWM GPIO18 |
Raspberry Pi:GPIO18 (Backlight Enable) |
| 13 | GPIO27 | Raspberry Pi:GPIO27 |
| 14 | GND | Raspberry Pi:GND |
| 15 | GPIO22 | Raspberry Pi:GPIO22 |
| 16 | GPIO23 | Raspberry Pi:GPIO23 |
| 17 | NC | No connection |
| 18 | GPIO24 | Raspberry Pi:GPIO24 |
| 19 | GPIO10 | Raspberry Pi:GPIO10 |
| 20 | GND | Raspberry Pi:GND |
| 21 | GPIO09 | Raspberry Pi:GPIO09 |
| 22 | GPIO25 | Raspberry Pi:GPIO25 |
| 23 | GPIO11 | Raspberry Pi:GPIO11 |
| 24 | GPIO08 | Raspberry Pi:GPIO08 |
| 25 | GND | Raspberry Pi:GND |
| 26 | GPIO07 | Raspberry Pi:GPIO07 |
| 27 | ID_SD | Raspberry Pi:ID_SD |
| 28 | ID_SC | Raspberry Pi:ID_SC |
| 29 | GPIO05 | Raspberry Pi:GPIO05 |
| 30 | GND | Raspberry Pi:GND |
| 31 | GPIO06 | Raspberry Pi:GPIO06 |
| 32 | GPIO12 | Raspberry Pi:GPIO12 |
| 33 | GPIO13 | Raspberry Pi:GPIO13 |
| 34 | GND | Raspberry Pi:GND |
| 35 | GPIO19 | Raspberry Pi:GPIO19 |
| 36 | GPIO16 | Raspberry Pi:GPIO16 |
| 37 | GPIO26 | Raspberry Pi:GPIO26 |
| 38 | GPIO20 | Raspberry Pi:GPIO20 |
| 39 | GND | Raspberry Pi:GND |
| 40 | GPIO21 | Raspberry Pi:GPIO21 |
2.CON4
| Pin No. | 符号 | 功能说明 |
|---|---|---|
| 1 | 3.3V | TFT Module Power limit can only output 3.3V,100mA |
| 2 | 5V | Raspberry Pi:Power 5V |
| 3 | GPIO02 | Raspberry Pi:GPIO02 |
| 4 | 5V | Raspberry Pi:Power 5V |
| 5 | GPIO03 | Raspberry Pi:GPIO03 |
| 6 | GND | Raspberry Pi:GND |
| 7 | GPIO04 | Raspberry Pi:GPIO04 |
| 8 | GPIO14 | Raspberry Pi:GPIO14 |
| 9 | GND | Raspberry Pi:GND |
| 10 | GPIO15 | Raspberry Pi:GPIO15 |
| 11 | GPIO17 | Raspberry Pi:GPIO17 |
| 12 | BL-PWM GPIO18 |
Raspberry Pi:GPIO18 (Backlight Enable) |
| 13 | GPIO27 | Raspberry Pi:GPIO27 |
| 14 | GND | Raspberry Pi:GND |
| 15 | GPIO22 | Raspberry Pi:GPIO22 |
| 16 | GPIO23 | Raspberry Pi:GPIO23 |
| 17 | 3.3V | TFT Module Power limit can only output 3.3V,100mA |
| 18 | GPIO24 | Raspberry Pi:GPIO24 |
| 19 | GPIO10 | Raspberry Pi:GPIO10 |
| 20 | GND | Raspberry Pi:GND |
| 21 | GPIO09 | Raspberry Pi:GPIO09 |
| 22 | GPIO25 | Raspberry Pi:GPIO25 |
| 23 | GPIO11 | Raspberry Pi:GPIO11 |
| 24 | GPIO08 | Raspberry Pi:GPIO08 |
| 25 | GND | Raspberry Pi:GND |
| 26 | GPIO07 | Raspberry Pi:GPIO07 |
| 27 | ID_SD | Raspberry Pi:ID_SD |
| 28 | ID_SC | Raspberry Pi:ID_SC |
| 29 | GPIO05 | Raspberry Pi:GPIO05 |
| 30 | GND | Raspberry Pi:GND |
| 31 | GPIO06 | Raspberry Pi:GPIO06 |
| 32 | GPIO12 | Raspberry Pi:GPIO12 |
| 33 | GPIO13 | Raspberry Pi:GPIO13 |
| 34 | GND | Raspberry Pi:GND |
| 35 | GPIO19 | Raspberry Pi:GPIO19 |
| 36 | GPIO16 | Raspberry Pi:GPIO16 |
| 37 | GPIO26 | Raspberry Pi:GPIO26 |
| 38 | GPIO20 | Raspberry Pi:GPIO20 |
| 39 | GND | Raspberry Pi:GND |
| 40 | GPIO21 | Raspberry Pi:GPIO21 |
3.DVI
| Pin No. | 符号 | I/O | 功能说明 |
|---|---|---|---|
| 1 | Rx2+ | I | Channel-2 positive receiver input; low-voltage signal differential- input pair. |
| 2 | GND | P | Ground |
| 3 | Rx2- | I | Channel-2 negative receiver input; low-voltage signal differential- input pair. |
| 4 | Rx1+ | I | Channel-1 positive receiver input; low-voltage signal differential- input pair. |
| 5 | GND | P | Ground |
| 6 | Rx1- | I | Channel-1 negative receiver input; low-voltage signal differential- input pair. |
| 7 | Rx0+ | I | Channel-0 positive receiver input; low-voltage signal differential- input pair. |
| 8 | GND | P | Ground |
| 9 | Rx0- | I | Channel-0 negative receiver input; low-voltage signal differential- input pair. |
| 10 | RxC+ | I | Clock positive receiver input; low-voltage signal differential- input pair. |
| 11 | GND | P | Ground |
| 12 | RxC- | I | Clock negative receiver input; low-voltage signal differential- input pair. |
| 13-14 | NC | - | No connection |
| 15 | SCL | I/O | DDC(Data Display Channel) Clock |
| 16 | SDA | I/O | DDC(Data Display Channel) Data |
| 17 | GND | P | Ground |
| 18 | HDMI_5V | P | Power Supply |
| 19 | Detect | I/O | Hot plug detect |
I: input, O: output, P: Power
4.USB
| Pin No | 符号 | 功能说明 |
|---|---|---|
| A1 | GND | Power Ground |
| A4 | NC | No connection |
| A5 | NC | No connection |
| A6 | D+ | Data line + |
| A7 | D- | Data line - |
| A8 | NC | No connection |
| A9 | NC | No connection |
| A12 | GND | Power Ground |
| B12 | GND | Power Ground |
| B9 | NC | No connection |
| B8 | NC | No connection |
| B7 | D- | Data line - |
| B6 | D+ | Data line + |
| B5 | NC | No connection |
| B4 | NC | No connection |
| B1 | GND | Power Ground |
