Modello numero WF1560ATYFA5LHB0
►Dimensione : 15.6 pollici
►Risoluzione : 1920x1080 pixels
►Direzione di visione : 89/89/89/89 (IPS)
►Interfaccia : HDMI (DVI)
►Controllo IC：LT6911C
►Scheda di controllo: Yes
►Luminosità(cd/m²): 350
►Cornice di fissaggio: No
►Touch Screen : con pannello touch capacitivo (PCAP)
►Numero di punti touch: 10
WF1560ATYFA5LHB0 è un display TFT LCD da 15,6" Full HD con risoluzione 1920 × 1080, ampio angolo di visione IPS e pannello touch capacitivo proiettato (PCAP). Il modulo integra una scheda di controllo basata su LT6911C e supporta l’ingresso video HDMI diretto, facilitando l’integrazione nei sistemi.
Supporta fino a 10 punti di contatto tramite interfaccia touch USB e richiede un’alimentazione a 12V per il display. Grazie all’interfaccia HDMI e al design con control board integrata, WF1560ATYFA5LHB0 è adatto a piattaforme Raspberry Pi, sistemi embedded e applicazioni che richiedono display touch ad alta risoluzione.
| Articolo | Dimensioni | Unità |
|---|---|---|
| Dimensione | 15.6 | pollici |
| A matrice di punti | 1920 x RGB x 1080 | dots |

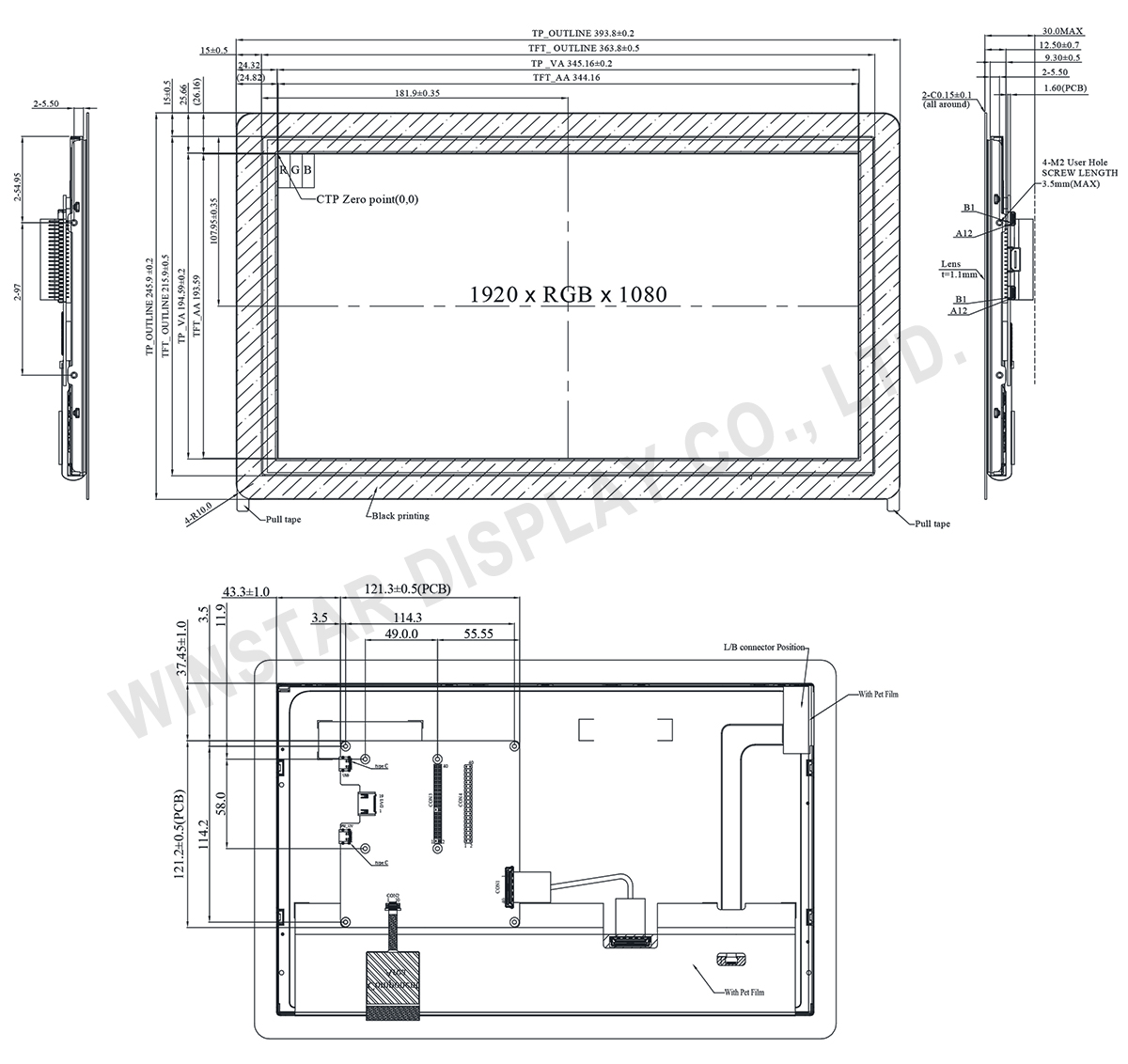

| Dimensione del modulo | 393.8(W) x 245.9(H)x 30.0 (D) | mm |
| Area attiva | 344.16 x 193.59 | mm |
| Dimensioni del Dot | 0.17925 (H) x 0.17925 (V) | mm |
| Tipo LCD | TFT, Nero, Trasmissivo | |
| Direzione di visione | 89/89/89/89 | |
| Tipo di backlight | LED, Bianco | |
| Controllo IC | LT6911C | |
| Interfaccia elettrica (logica) | DVI | |
| CTP IC | ILI2511 or equivalent | |
| Interfaccia CTP | USB | |
| Versione FW CTP | 0x06.0x00.0x00.0x00.0xFF.0xFF.0xFF.0xFF | |
| Risoluzione CTP | 16384 * 16384 | |
| Touch Panel | con pannello touch capacitivo | |
| Superficie | Bagliore (Glare) | |
| Articolo | Simbolo | Valore Min | Valore tipico | Valore massimo | Unità |
|---|---|---|---|---|---|
| Temperatura di lavoro | TOP | -20 | － | +70 | ℃ |
| Temperatura di stock | TST | -30 | － | +80 | ℃ |
| Articolo | Simbolo | Valore Min | Valore tipico | Valore massimo | Unità |
|---|---|---|---|---|---|
| Tensione di alimentazione per LCM | VDD | 11.5 | 12.0 | 12.5 | V |
| Corrente di alimentazione per LCM | IDD | － | 1290 | 1935 | mA |
| Durata LED | － | 50,000 | － | － | Hr |
| Pin No. | Simbolo | Funzione |
|---|---|---|
| 1 | NC | No connection |
| 2 | 5V | Raspberry Pi:Power 5V |
| 3 | GPIO02 | Raspberry Pi:GPIO02 |
| 4 | 5V | Raspberry Pi:Power 5V |
| 5 | GPIO03 | Raspberry Pi:GPIO03 |
| 6 | GND | Raspberry Pi:GND |
| 7 | GPIO04 | Raspberry Pi:GPIO04 |
| 8 | GPIO14 | Raspberry Pi:GPIO14 |
| 9 | GND | Raspberry Pi:GND |
| 10 | GPIO15 | Raspberry Pi:GPIO15 |
| 11 | GPIO17 | Raspberry Pi:GPIO17 |
| 12 | BL-PWM GPIO18 |
Raspberry Pi:GPIO18 (Backlight Enable) |
| 13 | GPIO27 | Raspberry Pi:GPIO27 |
| 14 | GND | Raspberry Pi:GND |
| 15 | GPIO22 | Raspberry Pi:GPIO22 |
| 16 | GPIO23 | Raspberry Pi:GPIO23 |
| 17 | NC | No connection |
| 18 | GPIO24 | Raspberry Pi:GPIO24 |
| 19 | GPIO10 | Raspberry Pi:GPIO10 |
| 20 | GND | Raspberry Pi:GND |
| 21 | GPIO09 | Raspberry Pi:GPIO09 |
| 22 | GPIO25 | Raspberry Pi:GPIO25 |
| 23 | GPIO11 | Raspberry Pi:GPIO11 |
| 24 | GPIO08 | Raspberry Pi:GPIO08 |
| 25 | GND | Raspberry Pi:GND |
| 26 | GPIO07 | Raspberry Pi:GPIO07 |
| 27 | ID_SD | Raspberry Pi:ID_SD |
| 28 | ID_SC | Raspberry Pi:ID_SC |
| 29 | GPIO05 | Raspberry Pi:GPIO05 |
| 30 | GND | Raspberry Pi:GND |
| 31 | GPIO06 | Raspberry Pi:GPIO06 |
| 32 | GPIO12 | Raspberry Pi:GPIO12 |
| 33 | GPIO13 | Raspberry Pi:GPIO13 |
| 34 | GND | Raspberry Pi:GND |
| 35 | GPIO19 | Raspberry Pi:GPIO19 |
| 36 | GPIO16 | Raspberry Pi:GPIO16 |
| 37 | GPIO26 | Raspberry Pi:GPIO26 |
| 38 | GPIO20 | Raspberry Pi:GPIO20 |
| 39 | GND | Raspberry Pi:GND |
| 40 | GPIO21 | Raspberry Pi:GPIO21 |
| Pin No. | Simbolo | Funzione |
|---|---|---|
| 1 | 3.3V | TFT Module Power limit can only output 3.3V,100mA |
| 2 | 5V | Raspberry Pi:Power 5V |
| 3 | GPIO02 | Raspberry Pi:GPIO02 |
| 4 | 5V | Raspberry Pi:Power 5V |
| 5 | GPIO03 | Raspberry Pi:GPIO03 |
| 6 | GND | Raspberry Pi:GND |
| 7 | GPIO04 | Raspberry Pi:GPIO04 |
| 8 | GPIO14 | Raspberry Pi:GPIO14 |
| 9 | GND | Raspberry Pi:GND |
| 10 | GPIO15 | Raspberry Pi:GPIO15 |
| 11 | GPIO17 | Raspberry Pi:GPIO17 |
| 12 | BL-PWM GPIO18 |
Raspberry Pi:GPIO18 (Backlight Enable) |
| 13 | GPIO27 | Raspberry Pi:GPIO27 |
| 14 | GND | Raspberry Pi:GND |
| 15 | GPIO22 | Raspberry Pi:GPIO22 |
| 16 | GPIO23 | Raspberry Pi:GPIO23 |
| 17 | 3.3V | TFT Module Power limit can only output 3.3V,100mA |
| 18 | GPIO24 | Raspberry Pi:GPIO24 |
| 19 | GPIO10 | Raspberry Pi:GPIO10 |
| 20 | GND | Raspberry Pi:GND |
| 21 | GPIO09 | Raspberry Pi:GPIO09 |
| 22 | GPIO25 | Raspberry Pi:GPIO25 |
| 23 | GPIO11 | Raspberry Pi:GPIO11 |
| 24 | GPIO08 | Raspberry Pi:GPIO08 |
| 25 | GND | Raspberry Pi:GND |
| 26 | GPIO07 | Raspberry Pi:GPIO07 |
| 27 | ID_SD | Raspberry Pi:ID_SD |
| 28 | ID_SC | Raspberry Pi:ID_SC |
| 29 | GPIO05 | Raspberry Pi:GPIO05 |
| 30 | GND | Raspberry Pi:GND |
| 31 | GPIO06 | Raspberry Pi:GPIO06 |
| 32 | GPIO12 | Raspberry Pi:GPIO12 |
| 33 | GPIO13 | Raspberry Pi:GPIO13 |
| 34 | GND | Raspberry Pi:GND |
| 35 | GPIO19 | Raspberry Pi:GPIO19 |
| 36 | GPIO16 | Raspberry Pi:GPIO16 |
| 37 | GPIO26 | Raspberry Pi:GPIO26 |
| 38 | GPIO20 | Raspberry Pi:GPIO20 |
| 39 | GND | Raspberry Pi:GND |
| 40 | GPIO21 | Raspberry Pi:GPIO21 |
| Pin No. | Simbolo | I/O | Funzione |
|---|---|---|---|
| 1 | Rx2+ | I | Channel-2 positive receiver input; low-voltage signal differential- input pair. |
| 2 | GND | P | Ground |
| 3 | Rx2- | I | Channel-2 negative receiver input; low-voltage signal differential- input pair. |
| 4 | Rx1+ | I | Channel-1 positive receiver input; low-voltage signal differential- input pair. |
| 5 | GND | P | Ground |
| 6 | Rx1- | I | Channel-1 negative receiver input; low-voltage signal differential- input pair. |
| 7 | Rx0+ | I | Channel-0 positive receiver input; low-voltage signal differential- input pair. |
| 8 | GND | P | Ground |
| 9 | Rx0- | I | Channel-0 negative receiver input; low-voltage signal differential- input pair. |
| 10 | RxC+ | I | Clock positive receiver input; low-voltage signal differential- input pair. |
| 11 | GND | P | Ground |
| 12 | RxC- | I | Clock negative receiver input; low-voltage signal differential- input pair. |
| 13-14 | NC | - | No connection |
| 15 | SCL | I/O | DDC(Data Display Channel) Clock |
| 16 | SDA | I/O | DDC(Data Display Channel) Data |
| 17 | GND | P | Ground |
| 18 | HDMI_5V | P | Power Supply |
| 19 | Detect | I/O | Hot plug detect |
| Pin No | Simbolo | Funzione |
|---|---|---|
| A1 | GND | Power Ground |
| A4 | NC | No connection |
| A5 | NC | No connection |
| A6 | D+ | Data line + |
| A7 | D- | Data line - |
| A8 | NC | No connection |
| A9 | NC | No connection |
| A12 | GND | Power Ground |
| B12 | GND | Power Ground |
| B9 | NC | No connection |
| B8 | NC | No connection |
| B7 | D- | Data line - |
| B6 | D+ | Data line + |
| B5 | NC | No connection |
| B4 | NC | No connection |
| B1 | GND | Power Ground |
