什么是 PoE?以太网供电 (PoE) 如何简化物联网设备部署?

February 24,2025

说明

PoE (Power over Ethernet) 以太网络供电是一种技术,允许单一以太网缆线同时传输数据和电力。透过 PoE,无线接入点 (WAP)、IP 摄像机、网络电话等设备不再需要单独布设电源线,从而简化了配线需求。随着物联网时代的到来,PoE 技术的应用范围已从早期的 IP 电话扩展至 IP 喇叭、IP 显示器、Panel PC、智慧照明、IoT 传感器等多种产品,并广泛应用于智慧家庭、智慧医疗、工业自动化、智慧城市等领域。

PoE 如何简化现代设备的布署

PoE 技术透过单一缆线同时传输电力与数据,为现代设备布署带来了多重优势:

  • 无线接入点 (WAPs): 消除对单独电源的需求,简化无线网络的安装。
  • IP 摄像机: 使监控系统的安装更加灵活,尤其适合电源插座难以布置的区域。
  • VoIP 电话: 透过单一缆线传输电力和数据,减少布线杂乱并降低安装成本。
  • LED 智慧照明: 透过网络控制与供电,实现高效的智能照明系统。


PoE 带来的优势

  1. 成本节约: PoE 可省去单独电力线的布置,特别是在建筑改造中,降低了安装与维护的成本。
  2. 灵活性: 设备能安装于无电源插座的地点,扩展部署的自由度。
  3. 安全性: PoE 具有低电压供电的特性,并内建短路保护机制,确保设备的安全性。
  4. 可扩展性: PoE 易于整合至现有网络,支持设备远程管理,提升系统的灵活度和效率。


PoE 市场趋势

随着物联网设备和智慧建筑需求的增长,全球 PoE 市场正快速扩展。据报告显示,各行业对 PoE 设备的需求不断增加,预计未来的成长潜力巨大。

PoE 标准与技术规范

PoE 技术由多个 IEEE 标准管理,以下是主要标准:

  • IEEE 802.3af (PoE): 每个设备提供最多 15.4W 电力,实际可用功率约为 12.95W。
  • IEEE 802.3at (PoE+): 提供最多 25.5W 电力。
  • IEEE 802.3bt (PoE++): 提供最多 60W 或 100W 电力,适合高耗能设备。


PoE 标准

PoE Standards

PoE 分类

PoE Classification
节录: MITS Component & System Corp

PoE 的侦测机制

PoE 系统在供电前有三步骤侦测机制:

  1. 侦测 (Detection): 供电端会检查受电设备是否符合 PoE 标准,防止对不支持 PoE 的设备供电。
  2. 分类 (Classification): 根据设备的功率需求调整供电量。
  3. 维持电力 (Maintain Power Signature): 实时监控供电状况,若发现异常,系统将停止供电以保护设备。

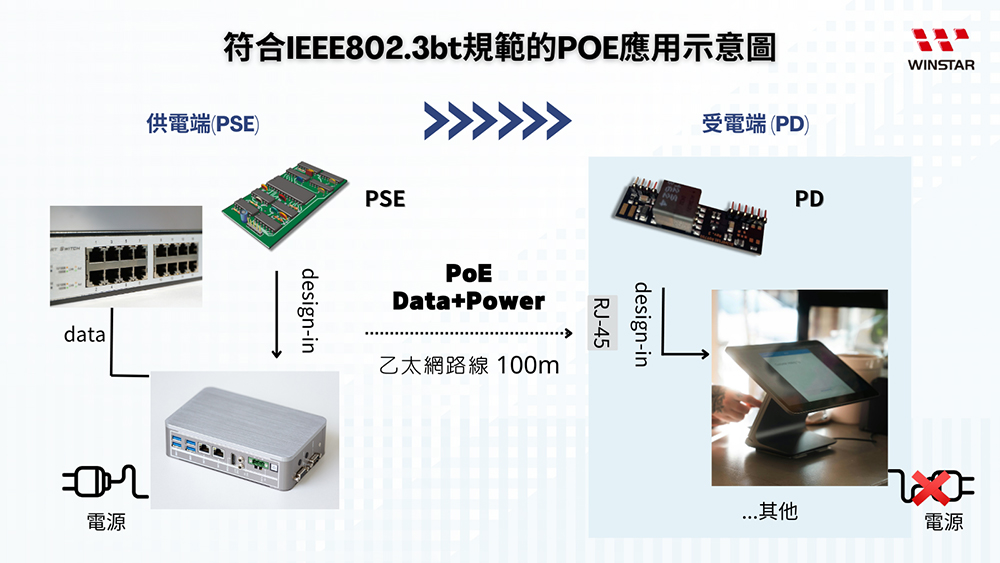

PoE 架构

PoE 架构

PoE 供电端 (PSE) 和受电端 (PD)



供电端 PSE (Power Sourcing Equipment):

一般网络线不会自带电力,供电端的主要功能是将电力注入到网络线中。符合 IEEE 标准的 PSE 装置还具备 PoE 侦测功能,确保网络设备可以安全运行。PSE 装置分为两种:

  1. Mid-span 中跨设备:例如 PoE injector、PoE adapter,通常为单端口产品。
  2. End-span 终跨设备:例如 PoE switch,多端口数产品,整合了 Ethernet switch 和 PoE 供电功能。


受电端 PD (Powered Device):

一般的 RJ45 接口装置无法直接通过网络线获取电力,若使用不符合 IEEE 标准的装置,可能因缺少侦测机制导致设备损坏。目前 PD 装置主要有两种方式与 PoE 连接:

  1. 内建 PoE 功能:如 IP 摄像机、POS 机、Panel PC、IP 喇叭等,这些设备可以内建 PoE 模块,直接通过网络线获取电力和数据。但需要确认供电端的 PSE 装置功率是否足够。
  2. 外挂 PoE splitter:若设备本身没有内建 PoE 功能,可使用 PoE splitter,将带电网络线的电力和数据分开,透过直流供电头为设备提供电力,网络线则只传输数据。


结论

PoE 技术通过单一缆线传输电力和数据,简化了设备部署。随着智慧技术的普及,PoE 将在未来的网络与物联网应用中发挥更为重要的角色。
