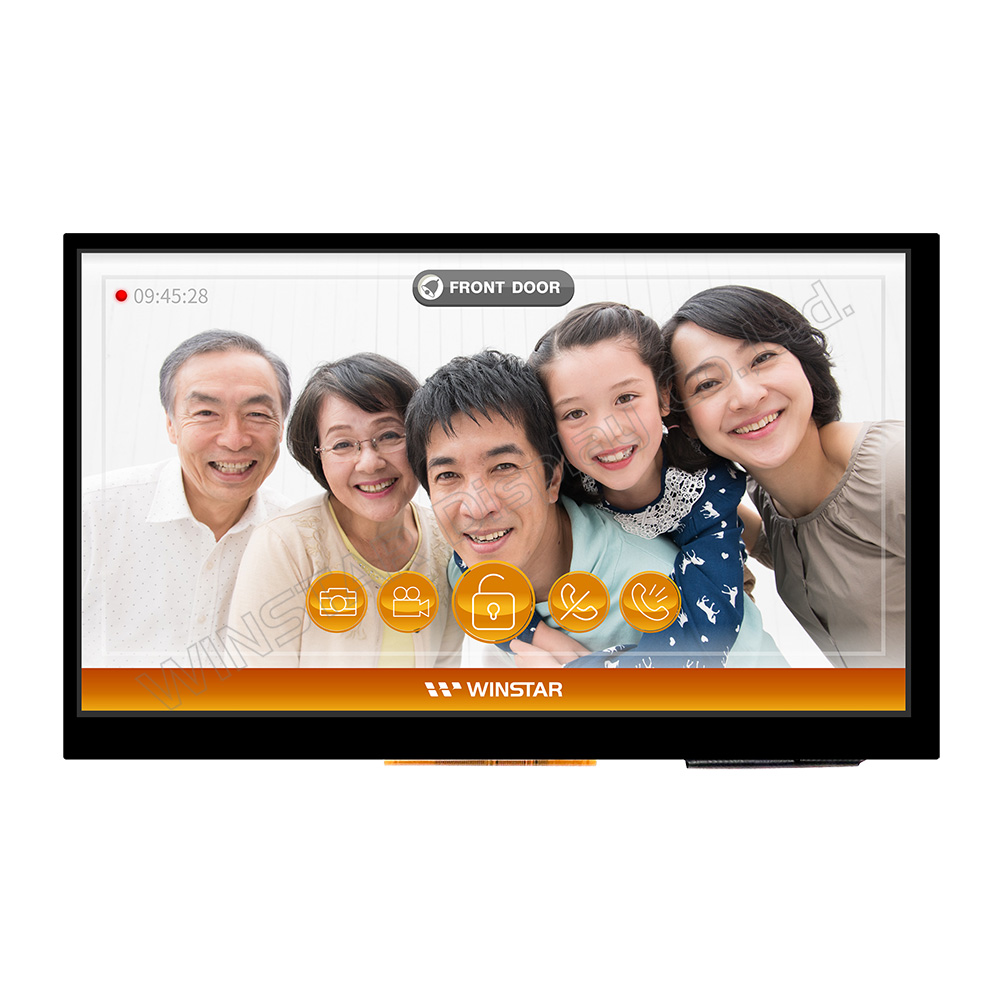

Para pequeno sinal HDMI 7 "tela LCD TFT de toque capacitivo

Model No. WF70A2TIFGDHGV

►Tamanho: 7 polegadas
►Resolução : 800x480 pontos
►Direção de exibição: 12H
►Interface: suporte conector de HDMI (Somente sinal DVI)
►Controlador TFP401 integrado
►Placa de controle : Yes
►Brightness(cd/m2): 350
►Quadro com furo passante: Não
►Tela de toque: Com painel de toque capacitivo (PCAP)
►Detect Point (Fingers) : 1 / 2 / Option
►Temperatura de operação : -20~70℃

PDF DOWNLOAD

DEMO CODE ADD TO INQUIRY

PREV. BACK to LIST NEXT

Descrição

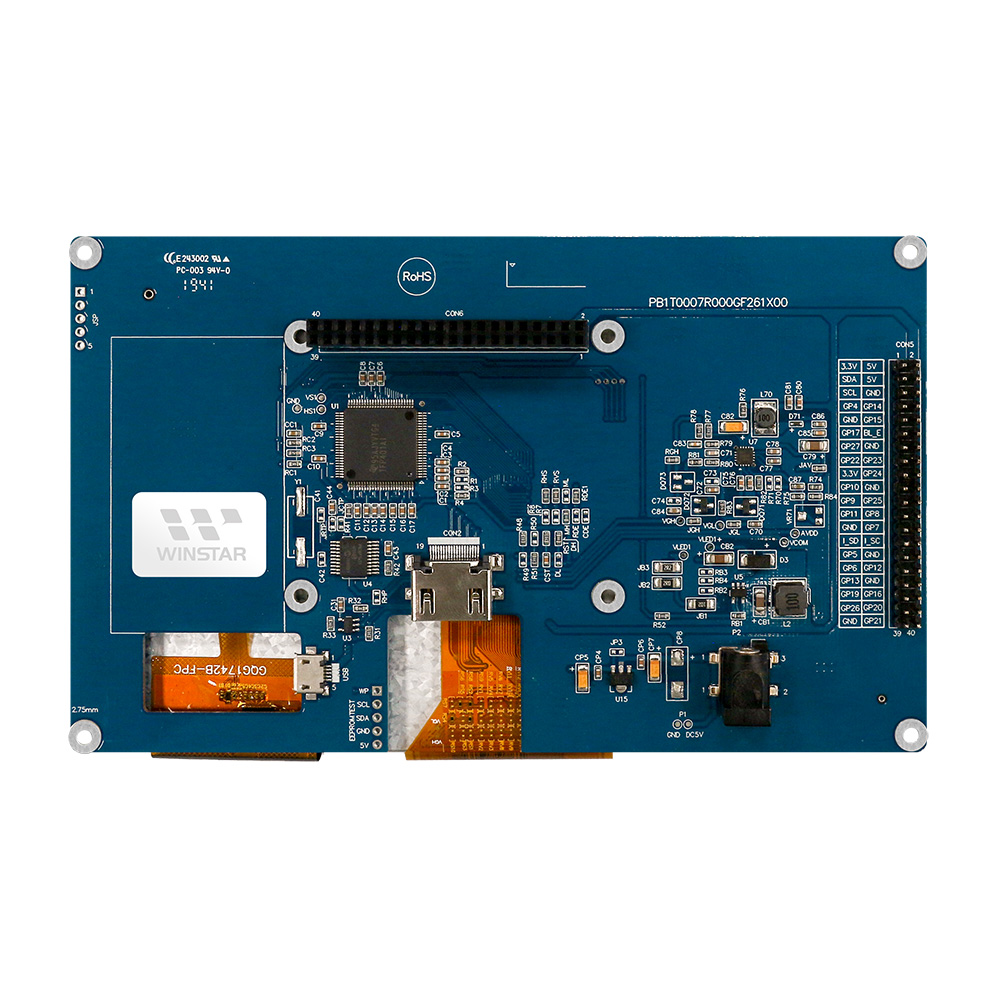

WF70A2TIFGDHGV#: with a 40-pin header connector on board, supports up to Raspberry Raspberry Pi 3B+ (contain Pi 4B) version. If customers choose Raspberry Pi 4 version, please note the interface is Micro HDMI; customers need to use the Micro HDMI to HDMI cable for Winstar this series products.
WF70A2TIFGDHG0#: without connector on board(do not support Raspberry Pi).

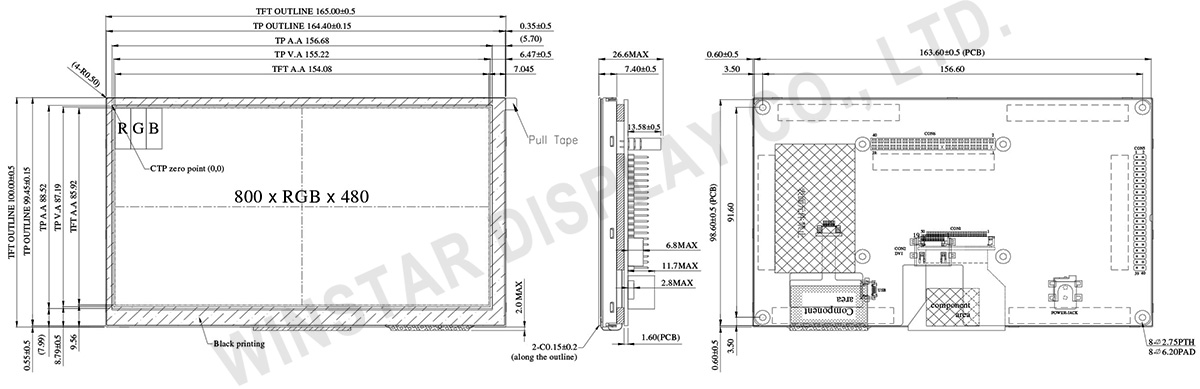

DRAWING

SPECIFICATIONS

Especificações Gerais

Item	Dimensão	Unidade
Tamanho	7	polegadas
Matriz de pontos	800 × RGB × 480(TFT)	pontos
Dimensão do módulo	165.0(W) × 100(H) × 26.6(D)	mm
Área ativa	154.08 × 85.92	mm
Distância entre pontos	0.0642 × 0.179	mm
Tipo LCD	TFT, Branco, Transmissivo
Direção de exibição	12 o'clock
Direção de inversão de escala cinza	6 o'clock
Relação de aspecto	16:9
Controlador IC	TFP401 ou equivalente
Tipo de luz de fundo	LED, Branco
Interface	Support HDMI Connector (Only DVI Signal)
PCAP IC	ILI2130 ou equivalente
PCAP Interface	USB
Versão PCAP FW	0x07.0x00.0x00.0x00.0x65.0x90.0x00.0x01
PCAP Resolução	16384*16384
Painel de toque	painel de toque capacitivo
Superfície	Reflexo

Classificações Máximas Absolutas

Item	Símbolo	Valor Min	Valor Típico	Valor Máximo	Unidade
Temperatura de operação	TOP	-20	－	+70	℃
Temperatura de armazenamento	TST	-30	－	+80	℃

Características Eletrônicas

Operating conditions

Item	Símbolo	Condição	Valor Min	Valor Típico	Valor Máximo	Unidade
Supply Voltage For LCM	VDD	－	4.9	5	5.1	V
Supply Current For LCM	IDD	－	－	830	1250	mA
LED Life Time	－	－	－	50,000	－	Hr

Função do pino de interface

1. LCM PIN Definition(CON6)

Pin	Símbolo	Função	Remark
1	NC	No connection
2	5V	Raspberry Pi:Power 5V
3	GPIO02	Raspberry Pi:GPIO02
4	5V	Raspberry Pi:Power 5V
5	GPIO03	Raspberry Pi:GPIO03
6	GND	Raspberry Pi:GND
7	GPIO04	Raspberry Pi:GPIO04
8	GPIO14	Raspberry Pi:GPIO14
9	GND	Raspberry Pi:GND
10	GPIO15	Raspberry Pi:GPIO15
11	GPIO17	Raspberry Pi:GPIO17
12	GPIO18	Raspberry Pi:GPIO18 (Backlight Enable)
13	GPIO27	Raspberry Pi:GPIO27
14	GND	Raspberry Pi:GND
15	GPIO22	Raspberry Pi:GPIO22
16	GPIO23	Raspberry Pi:GPIO23
17	NC	No connection
18	GPIO24	Raspberry Pi:GPIO24
19	GPIO10	Raspberry Pi:GPIO10
20	GND	Raspberry Pi:GND
21	GPIO09	Raspberry Pi:GPIO09
22	GPIO25	Raspberry Pi:GPIO25
23	GPIO11	Raspberry Pi:GPIO11
24	GPIO08	Raspberry Pi:GPIO08
25	GND	Raspberry Pi:GND
26	GPIO07	Raspberry Pi:GPIO07
27	ID_SD	Raspberry Pi:ID_SD
28	ID_SC	Raspberry Pi:ID_SC
29	GPIO05	Raspberry Pi:GPIO05
30	GND	Raspberry Pi:GND
31	GPIO06	Raspberry Pi:GPIO06
32	GPIO12	Raspberry Pi:GPIO12
33	GPIO13	Raspberry Pi:GPIO13
34	GND	Raspberry Pi:GND
35	GPIO19	Raspberry Pi:GPIO19
36	GPIO16	Raspberry Pi:GPIO16
37	GPIO26	Raspberry Pi:GPIO26
38	GPIO20	Raspberry Pi:GPIO20
39	GND	Raspberry Pi:GND
40	GPIO21	Raspberry Pi:GPIO21

2.LCM PIN Definition (CON5)

Pin	Símbolo	Função	Remark
1	3.3V	TFT Module Power limit can only output 3.3V,100mA	Note1
2	5V	Raspberry Pi:Power 5V
3	GPIO02	Raspberry Pi:GPIO02
4	5V	Raspberry Pi:Power 5V
5	GPIO03	Raspberry Pi:GPIO03
6	GND	Raspberry Pi:GND
7	GPIO04	Raspberry Pi:GPIO04
8	GPIO14	Raspberry Pi:GPIO14
9	GND	Raspberry Pi:GND
10	GPIO15	Raspberry Pi:GPIO15
11	GPIO17	Raspberry Pi:GPIO17
12	GPIO18	Raspberry Pi:GPIO18 (Backlight Enable)
13	GPIO27	Raspberry Pi:GPIO27
14	GND	Raspberry Pi:GND
15	GPIO22	Raspberry Pi:GPIO22
16	GPIO23	Raspberry Pi:GPIO23
17	3.3V	TFT Module Power limit can only output 3.3V,100mA	Note1
18	GPIO24	Raspberry Pi:GPIO24
19	GPIO10	Raspberry Pi:GPIO10
20	GND	Raspberry Pi:GND
21	GPIO09	Raspberry Pi:GPIO09
22	GPIO25	Raspberry Pi:GPIO25
23	GPIO11	Raspberry Pi:GPIO11
24	GPIO08	Raspberry Pi:GPIO08
25	GND	Raspberry Pi:GND
26	GPIO07	Raspberry Pi:GPIO07
27	ID_SD	Raspberry Pi:ID_SD
28	ID_SC	Raspberry Pi:ID_SC
29	GPIO05	Raspberry Pi:GPIO05
30	GND	Raspberry Pi:GND
31	GPIO06	Raspberry Pi:GPIO06
32	GPIO12	Raspberry Pi:GPIO12
33	GPIO13	Raspberry Pi:GPIO13
34	GND	Raspberry Pi:GND
35	GPIO19	Raspberry Pi:GPIO19
36	GPIO16	Raspberry Pi:GPIO16
37	GPIO26	Raspberry Pi:GPIO26
38	GPIO20	Raspberry Pi:GPIO20
39	GND	Raspberry Pi:GND
40	GPIO21	Raspberry Pi:GPIO21

Note1: The 3.3V supply current is limited; please pay special attention to use

3. DVI

Pin No.	Símbolo	I/O	Função
1	Rx2+	I	+LVDS Differential Data Input
2	GND	P	Ground
3	Rx2-	I	-LVDS Differential Data Input
4	Rx1+	I	+LVDS Differential Data Input
5	GND	P	Ground
6	Rx1-	I	-LVDS Differential Data Input
7	Rx0+	I	+LVDS Differential Data Input
8	GND	P	Ground
9	Rx0-	I	-LVDS Differential Data Input
10	RxC+	I	+LVDS Differential Clock Input
11	GND	P	Ground
12	RxC-	I	-LVDS Differential Clock Input
13-14	NC	-	No connection
15	SCL	I/O	DDC(Data Display Channel) Clock
16	SDA	I/O	DDC(Data Display Channel) Data
17	GND	P	Ground
18	5V	P	Power Supply
19	Detect	I/O	Hot plug detect

I: input, O: output, P: Power

4.USB

Pin No.	Símbolo	I/O	Função
1	5V	P	Power Supply
2	D-	I/O	USB Data -
3	D+	I/O	USB Data +
4	NC	-	No connection
5	GND	P	Ground

5.POWER JACK

Pin No.	Símbolo	I/O	Função
1	5V	P	Power Supply (5V)
2	GND	P	Ground
3	NC		No connection

＊Display need to use power jack to power on due to HDMI port not able to fulfill the supply current
