Model No. WF43WTYBEDAT0
►Tamanho: 4,3 polegadas
►Resolução : 480×272 pontos
►Direção de exibição: IPS
►Interface : MCU
►Controlador IC：SSD1963
►Placa de controle: Yes
►Brilho (cd/m²): 350
►Quadro com furo passante: Yes
►Tela de toque: Com painel de toque resistivo

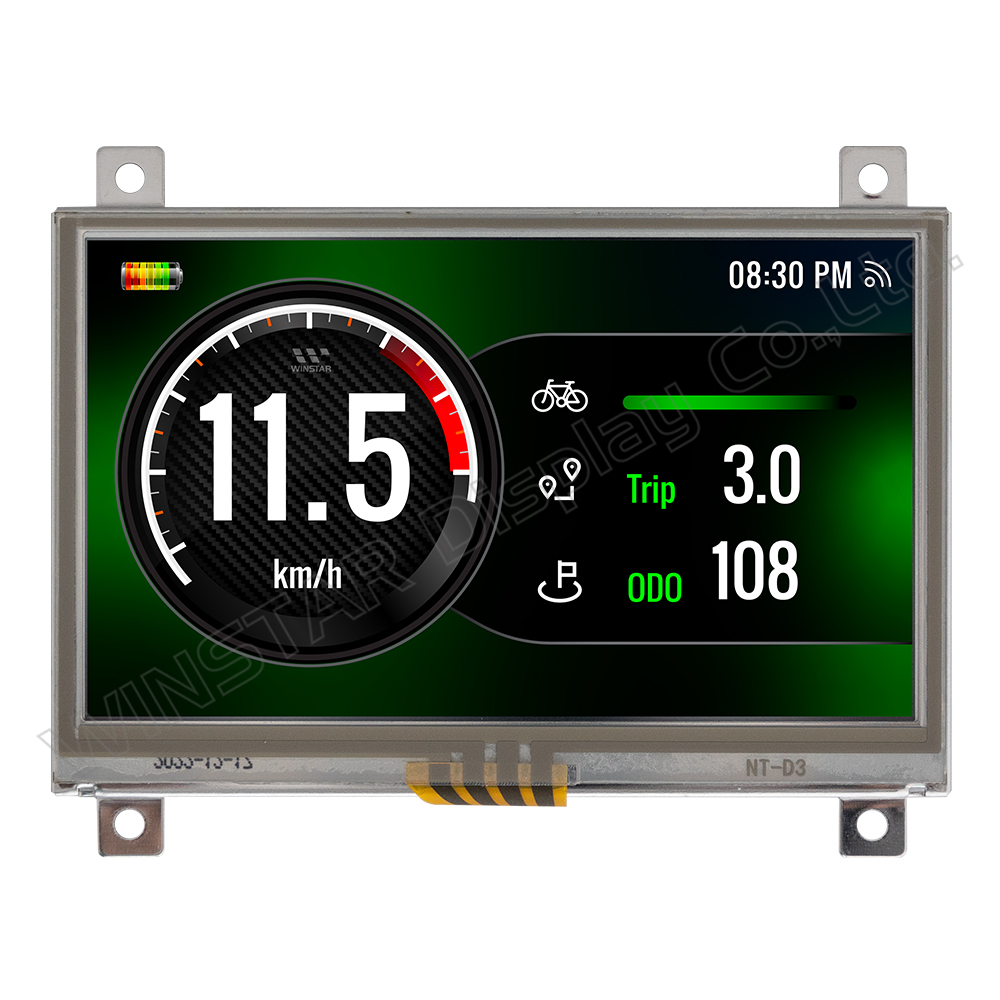

WF43WTYBEDAT0 é um display TFT touch resistivo de 4,3 polegadas com placa de controle. O módulo possui uma resolução de 480x272 pixels e um brilho de 350 cd/m². Ele usa uma tela IPS para oferecer ângulos de visão mais amplos. O WF43WTYBEDAT0 está equipado com um IC controlador SSD1963, que suporta uma interface MCU de 8 bits 8080. As dimensões do módulo são 106,7 x 83,98 mm, e sua área ativa mede 95,04 x 53,86 mm. A tensão de alimentação para o analógico varia de 3,0V a 3,6V, com um valor típico de 3,3V.
O módulo WF43WTYBEDAT0 pode operar em temperaturas de -20°C a +70°C, com temperaturas de armazenamento variando de -30°C a +80°C.
Este display é ideal para vários painéis de controle industriais, como leitores de cartão com reconhecimento facial, máquinas de lavar, máquinas de café, equipamentos de escritório, sistemas de automação e muito mais.
| Item | Dimensão | Unidade |
|---|---|---|
| Tamanho | 4.3 | polegadas |
| Matriz de pontos | 480 × RGB × 272(TFT) | dots |

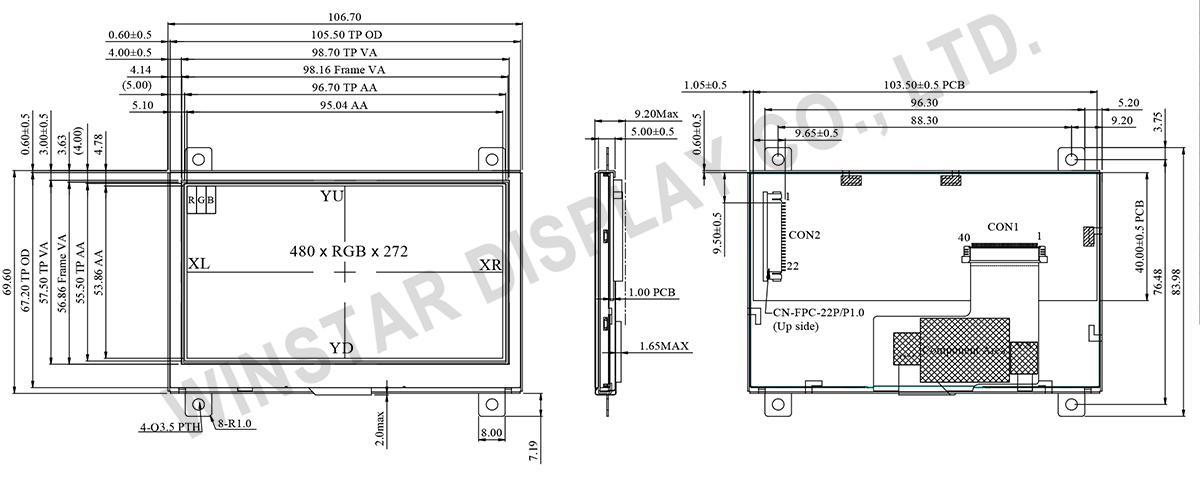

| Dimensão do módulo | 106.7x 83.98 x 9.2 | mm |
| Área ativa (AA) | 95.04 x 53.86 | mm |
| Distância entre pontos | 0.066 × 0.198 | mm |
| Tipo LCD | TFT, Preto, Transmissivo | |
| Direção de exibição | 80/80/80/80 | |
| Relação de aspecto | 16:9 | |
| Tipo de luz de fundo | LED, Branco | |

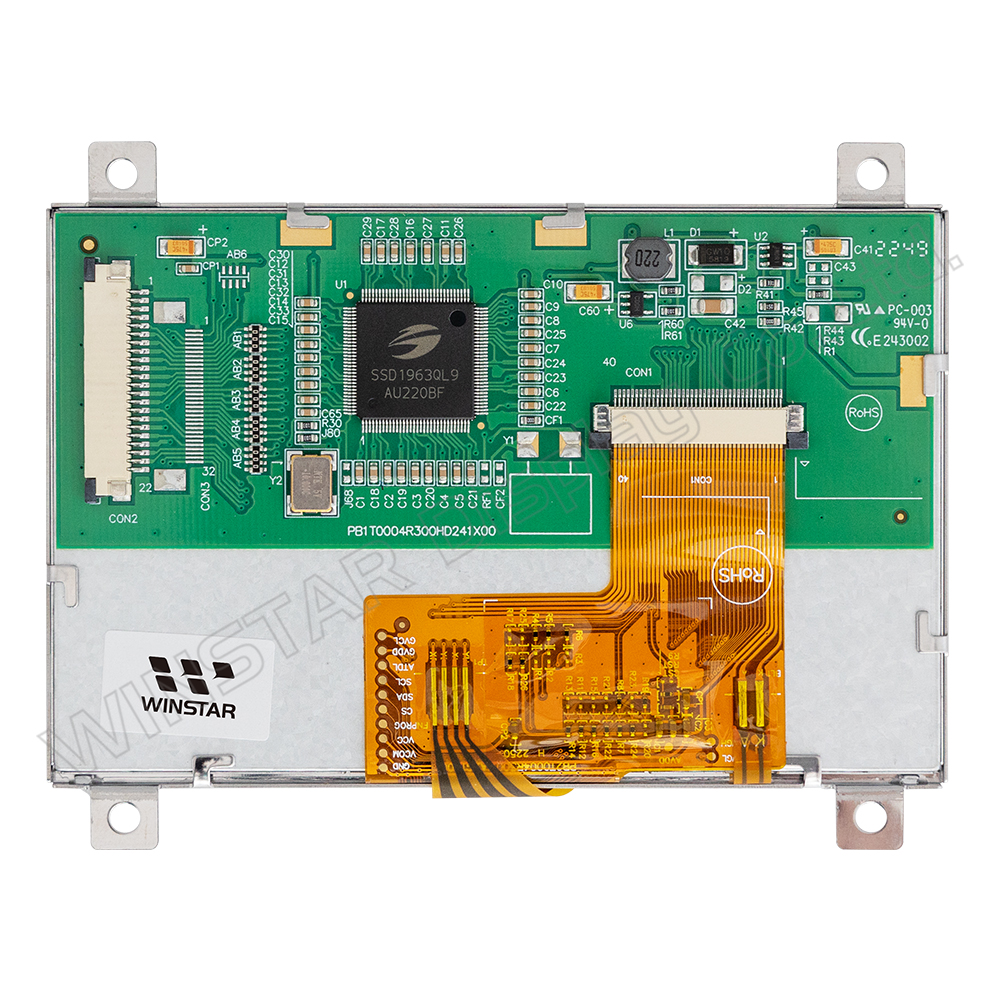

| controlador IC | SSD1963 | |
| Interface | Digital 8080 family MPU 8bit/16bit | |
| Painel de toque | painel de toque resistivo | |
| Superfície | Anti-Refletor | |
| Item | Símbolo | Valor Min | Valor Típico | Valor Máximo | Unidade |
|---|---|---|---|---|---|
| Temperatura de operação | TOP | -20 | － | +70 | ℃ |
| Temperatura de armazenamento | TST | -30 | － | +80 | ℃ |
| Item | Símbolo | Valor Min | Valor Típico | Valor Máximo | Unidade |
|---|---|---|---|---|---|
| Supply Voltage For LCM | VDD | 3.0 | 3.3 | 3.6 | V |
| Supply Current For LCM | IDD | - | 270 | 405 | mA |
| Parameter | Símbolo | Valor Min | Valor Típico | Valor Máximo | Unidade |
|---|---|---|---|---|---|
| LED current | - | - | 20 | - | mA |
| Power Consumption | - | 540 | 640 | 680 | mW |
| LED voltage | VLED+ | 27 | 32 | 34 | V |
| LED Life Time | - | - | 50,000 | - | Hr |
| Pin | Símbolo | Função |
|---|---|---|
| 1 | GND | System round pin of the IC. Connect to system ground. |
| 2 | VDD | Power Supply |
| 3 | BL_E | Backlight control signal , H: On \ L: Off |
| 4 | D/C | Data/Command select |
| 5 | WR | Write strobe signal |
| 6 | RD | Read strobe signal |
| 7 | DB0 | Data bus |
| 8 | DB1 | Data bus |
| 9 | DB2 | Data bus |
| 10 | DB3 | Data bus |
| 11 | DB4 | Data bus |
| 12 | DB5 | Data bus |
| 13 | DB6 | Data bus |
| 14 | DB7 | Data bus |
| 15 | CS | Chip select |
| 16 | RESET | Hardware reset |
| 17 | NC | No connection |
| 18 | XR | Right electrode |
| 19 | DISP_ON | Display control H: On \ L:Off |
| 20 | YD | Bottom electrode |
| 21 | XL | Left electrode |
| 22 | YU | Top electrode |
