Display OLED Caracter 20x4 de 2,88 polegadas - WEH002004B

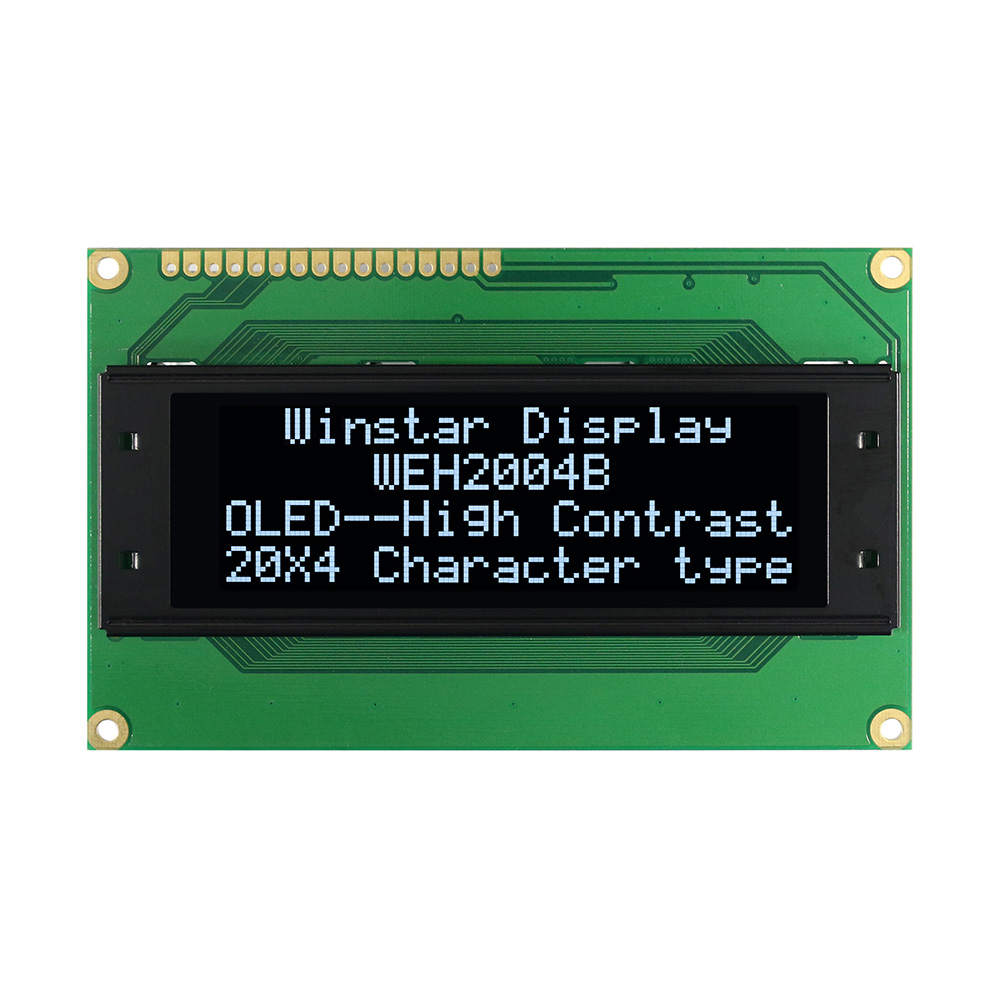

Display OLED Caracter 20x4 de 2,88 polegadas

Model No. WEH002004B

►Tipo: Caractere
►Estrutura: COB
►20 caracteres x 4 linhas
►IC：WS0010-TX
►Alimentação +5V
►1/16 duty cycle
►Interface: 6800, opção 8080, SPI
►Compatível com LCD STN WH2004B

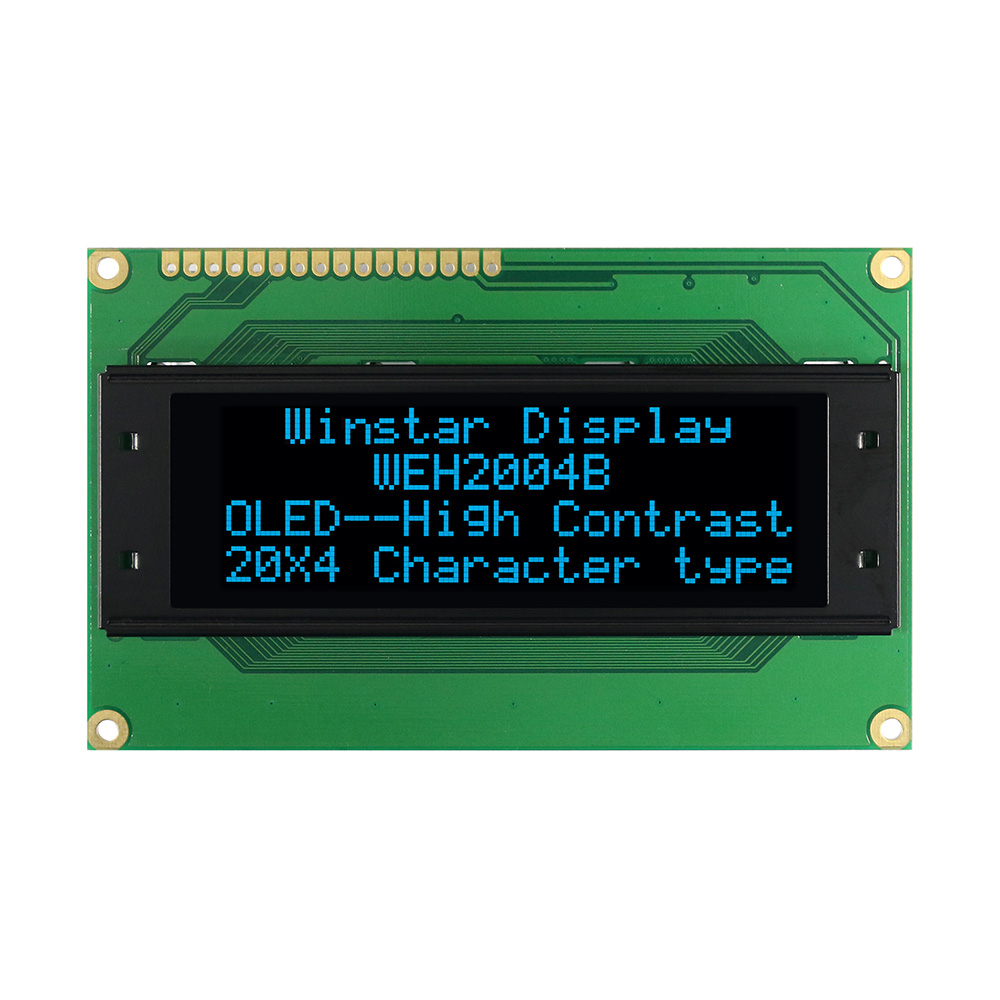

►Display Color: Branco / Amarelo / Azul / Verde

PDF DOWNLOAD

DEMO CODE ADD TO INQUIRY

PREV. BACK to LIST NEXT

Descrição

O Diodo Emissor de Luz Orgânica (OLED da sigla em inglês) é uma tecnologia da nova geração, com imagens mais brilhantes e claras e com uma velocidade de resposta mais ágil.

Este é o tipo display OLED de caracter 20x4 da Winstar. WEH002004B é um OLED de caracter COB; ele tem tamanho diagonal de 2,88 polegadas e é composto de 20 caracteres x 4 linhas. Este módulo tem dimensão de módulo de 98 x 60 mm e área ativa de 70,16 x 20,95 mm. Este display OLED está integrado com o IC WS0010-TX que tem diferentes interfaces opcionais; com padrão 6800 e opções disponíveis 8080 e SPI.

A tensão de alimentação para a lógica é de 4,8V a 5,3V, valor típico é 5,0V, 1/16 duty. Ele tem alto relação de contraste com de 10,000:1. Esta série de módulos pode operar a temperaturas de -40℃ a +80℃; suas temperaturas de armazenamento variam de -40℃ a +85℃.

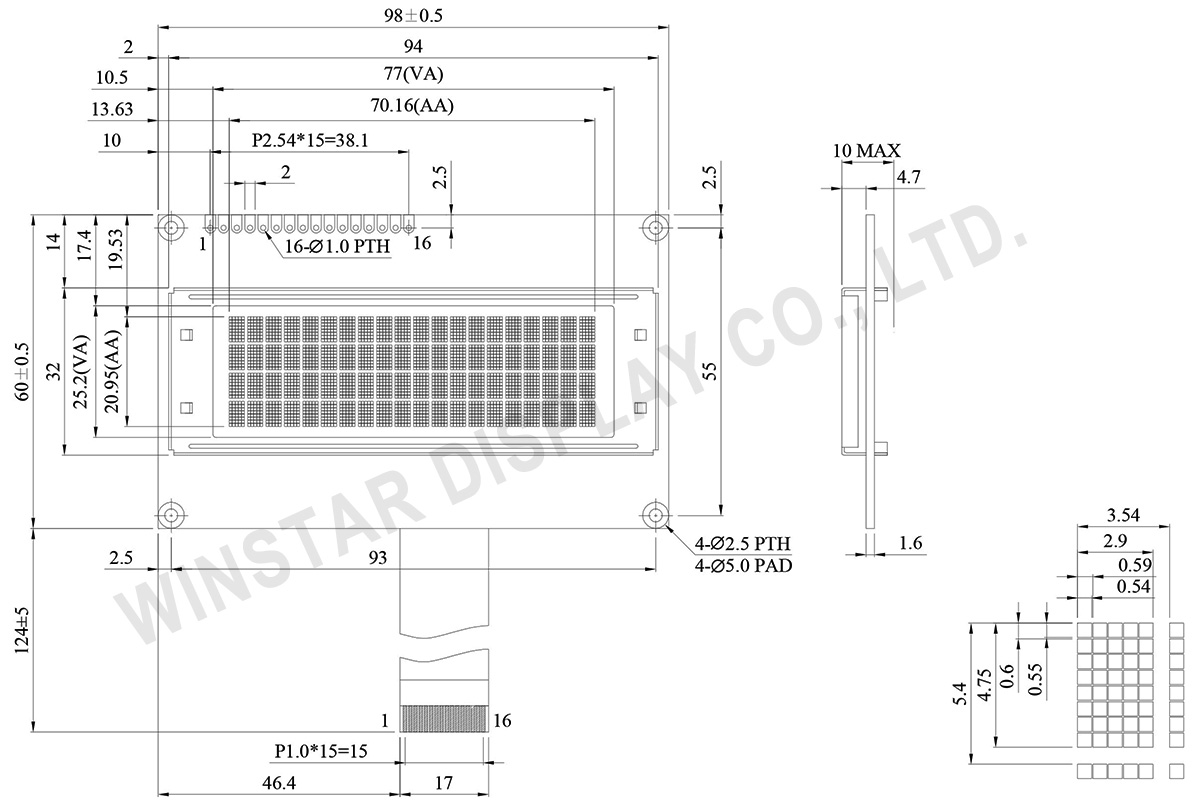

DRAWING

WEH002004B - OLED 20x4, 2.88 inch Character OLED

Data source ref: WEH002004BWPP5N00100

SPECIFICATIONS

Função do pino de interface

Pin No.	Símbolo	Level	Descrição
1	VSS	0V	Ground
2	VDD	5.0V	Supply Voltage for logic
3	NC	－
4	RS	H/L	H: DATA, L: Instruction code
5	R/W	H/L	H: Read(Module→MPU) L: Write(MPU→Module)
6	E	H,H→L	Chip enable signal
7	DB0	H/L	Data bit 0
8	DB1	H/L	Data bit 1
9	DB2	H/L	Data bit 2
10	DB3	H/L	Data bit 3
11	DB4	H/L	Data bit 4
12	DB5	H/L	Data bit 5
13	DB6	H/L	Data bit 6
14	DB7	H/L	Data bit 7
15	NC	－
16	NC	－

Dados Mecânicos

Item	Dimensão	Unidade
Number of Characters	20 Caracteres x 4 Linhas	－
Dimensão do módulo	98.0 x 60.0 x 10.0(MAX)	mm
Área de visualização	77.0 x 25.2	mm
Área ativa	70.16 x 20.95	mm
Tamanho do ponto	0.54 x 0.55	mm
Distância entre pontos	0.59 x 0.60	mm
Tamanho do Caracteres	2.9 x 4.75	mm
Distância entre Caracteres	3.54 x 5.4	mm
Panel type	OLED, Monochrome
Duty	1/16
IC	WS0010-TX
Interface	6800, opção 8080, SPI
Tamanho	2,88 polegadas

Classificações Máximas Absolutas

Item	Símbolo	Valor Min	Valor Máximo	Unidade
Temperatura de operação	TOP	-40	+80	°C
Temperatura de armazenamento	TST	-40	+85	°C
Supply Voltage For Logic	VDD-VSS	-0.3	5.3	V

Características Eletrônicas

Item	Símbolo	Condição	Valor Min	Valor Típico	Valor Máximo	Unidade
Supply Voltage For Logic	VDD-VSS	－	4.8	5.0	5.3	V
Input High Volt.	VIH	－	0.8xDD	－	VDD	V
Input Low Volt.	VIL	－	GND	－	0.2xVDD	V
Output High Volt.	VOH	IOH=-0.5mA	0.8xVDD	－	VDD	V
Output Low Volt.	VOL	IOL=0.5mA	GND	－	0.2xVDD	V
50% Check Board Operating Current	IDD	VDD=5V	－	230	345	mA
