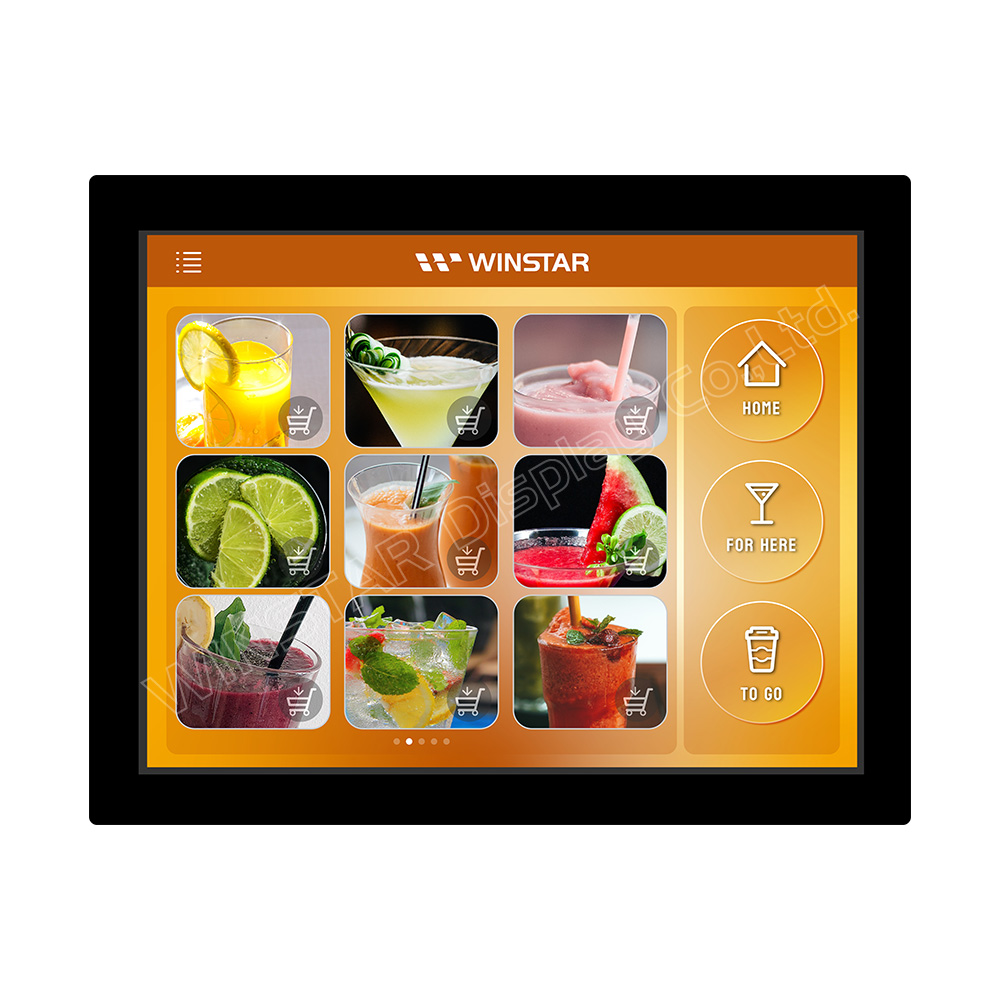

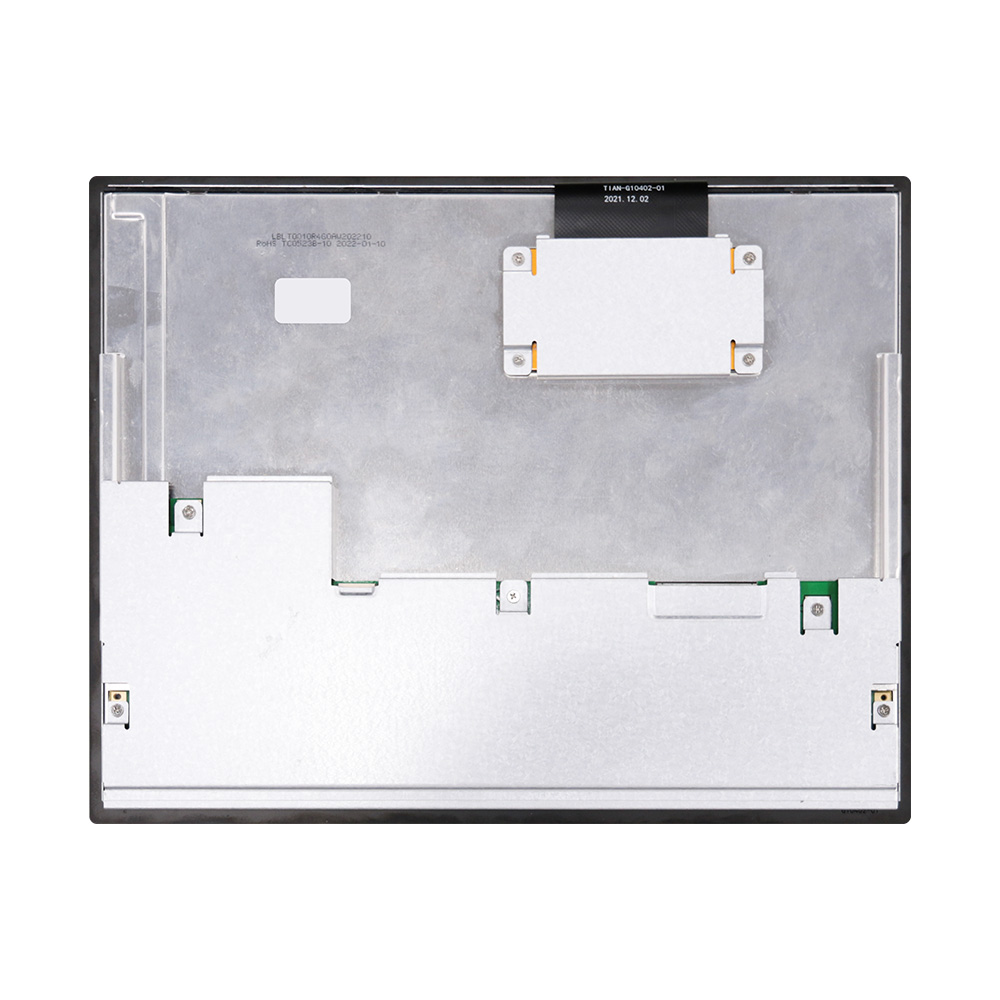

広温高輝度 10.4インチ 静電容量式タッチパネル LVDS TFT 液晶モジュール
型番 WF104GSWAMLNB0
►サイズ: 10.4インチ
►解像度: 1024 x 768 dots
►視野角: IPS (80/80/80/80 min)
►インターフェース: LVDS
►駆動IC: --
►コントロールボード: 無
►輝度(cd/m²): 800
►スルーホールフレーム: 無
►タッチパネル: 静電容量式タッチパネル (PCAP)
►検出ポイント: 2
►操作温度: -30~+80°C (広温TFT)
製品情報
WF104GSWAMLNB0は、高輝度の10.4インチカラーTFTディスプレイで、広い動作温度範囲を持ち、1024x768ピクセルの解像度を備えています。モジュール寸法は240.6 x 190.8 mmで、有効表示領域は210.432 x 157.824 mmで、アスペクト比は4:3です。WF104GSWAMLNB0は内蔵ILI2511 ICを備えたプロジェクテッドコンデンサタッチパネル（PCAP）で、USBインターフェースと5点タッチをサポートしています。
この10.4インチTFT-LCDは、典型的な輝度が800ニット、コントラスト比が1,000:1（典型的な値）で、電源電圧（VDD）の範囲は3.0Vから3.6Vで、典型的な値は3.3Vです。WF104GSWAMLNB0は-30℃から+80℃の広い動作温度範囲で動作し、保存温度範囲は-30℃から+80℃までカバーしています。この10.4インチカラーディスプレイは、POSシステム、自動販売機、自動支払機、産業制御機器などの用途に適しています。

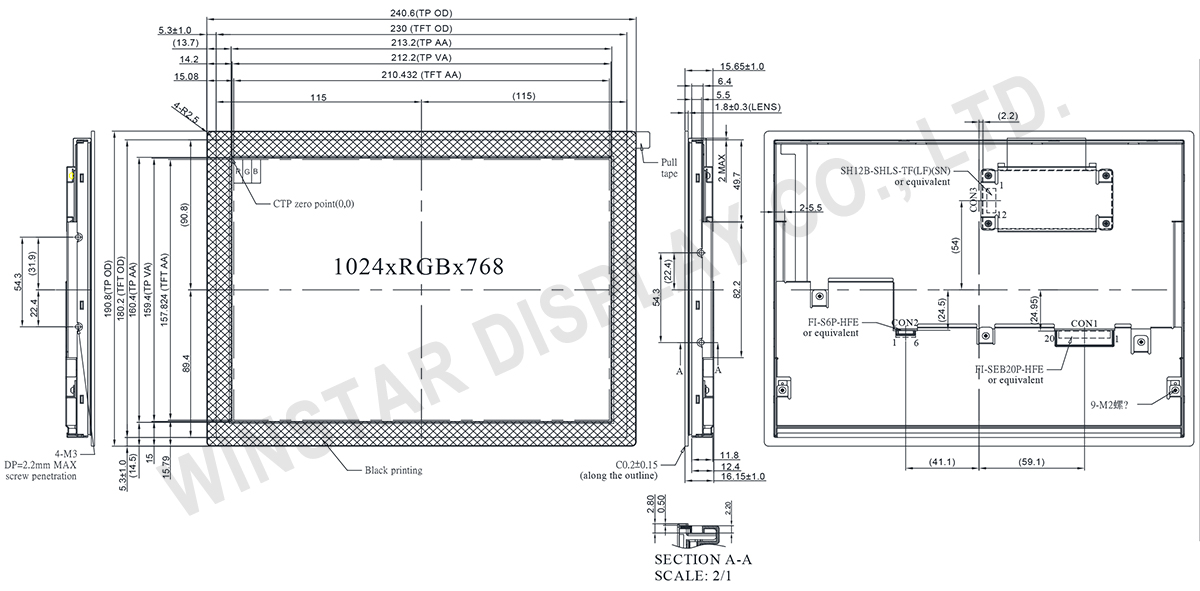

外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ(対角線) | 10.4 | インチ |
| 解像度 | 1024 × RGB × 768 (TFT) | dots |
| モジュールサイズ | 240.6 × 190.8 × 15.65 | mm |
| 有効エリア | 210.432 × 157.824 | mm |
| ドットピッチ | 0.2055 × 0.2055 | mm |
| LCDタイプ | TFT・ノーマリ・ブラック・透過型 | |
| 視野角度 | 80/80/80/80 min | |
| 画面アスペクト比 | 4:3 | |
| TFT 介面 | LVDS | |
| バックライトタイプ | LED・ノーマリ・ホワイト | |
| PCAP 驱动IC | ILI2511 または同等 | |
| PCAP 介面 | USB | |
| PCAP FW バージョン | 0x06.0x00.0x00.0x00.0x00.0x00.0x00.0x00 | |
| PCAP 解像度 | 16384*16384 | |
| タッチパネルタイプ | 静電容量式タッチパネル(CTP) | |
| 表面 | グレア | |
| ネジのトルク | M2 Min:1.4 Max:2.2 (Unit, Kgf.cm) M3 Min:2.0 Max:2.4 (Unit, Kgf.cm) |
|
| 組み立て手順 | エッジ位置のキー穴を使用して固定と支持を行う必要があります。 | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -30 | － | +80 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
電気特性
| 項目 | 記号 | 标准值 | 単位 | ||
|---|---|---|---|---|---|
| 最小値 | 典型値 | 最大値 | |||
| 電源電圧 | VDD | 3 | 3.3 | 3.6 | V |
| CTP電源電圧 | USB_VDD 5V | 4.4 | 5 | 5.5 | V |
| I VDD 5V | — | 95 | 145 | mA | |
| ハイレベル出力電圧 | VIH | 0.7 VDD | - | VDD | V |
| ローレベル出力電圧 | VIL | 0 | - | 0.3 VDD | V |
| 電源電流 | IVDD | - | 385 | 424 | mA |
ピン功能定義
1.LCM ピン定義(CON1)
| Pin | 記号 | 説明 |
|---|---|---|
| 1-2 | VDD | Power supply: + 3.3V |
| 3-4 | GND | Ground |
| 5 | Link0- | 0- LVDS differential data input |
| 6 | Link0+ | 0+ LVDS differential data input |
| 7 | GND | Ground |
| 8 | Link1- | 1- LVDS differential data input |
| 9 | Link1+ | 1+ LVDS differential data input |
| 10 | GND | Ground |
| 11 | Link2- | 2- LVDS differential data input |
| 12 | Link2+ | 2+ LVDS differential data input |
| 13 | GND | Ground |
| 14 | CLKIN- | - LVDS differential clock input |
| 15 | CLKIN+ | + LVDS differential clock input |
| 16 | GND | Ground |
| 17 | Link3- | 3- LVDS differential data input |
| 18 | Link3+ | 3+ LVDS differential data input |
| 19 | MODE | LVDS 6/8 bit select function control, Low or NC →6bit Input Mode; High →8bit Input Mode |
| 20 | SC | Scan direction selector (Low: Normal ;High: Reverse) |
2. CON2
| Pin | 記号 | 説明 |
|---|---|---|
| 1-2 | VLED 12V | 12V input |
| 3-4 | GND | Ground |
| 5 | BLEN | Backlight ON-OFF |
| 6 | LED PWM | Light Dimming Control (PWM) Input Voltage (Low ctive) |
3. CON3
| Pin | 記号 | 説明 |
|---|---|---|
| 1-3 | NC | No connection |
| 4 | Vss | Power ground. |
| 5-8 | NC | No connection |
| 9 | RESET | RST |
| 10 | USB_D- | D- |
| 11 | USB_D+ | D+ |
| 12 | USB_VDD 5V | Power supply |
