製品情報

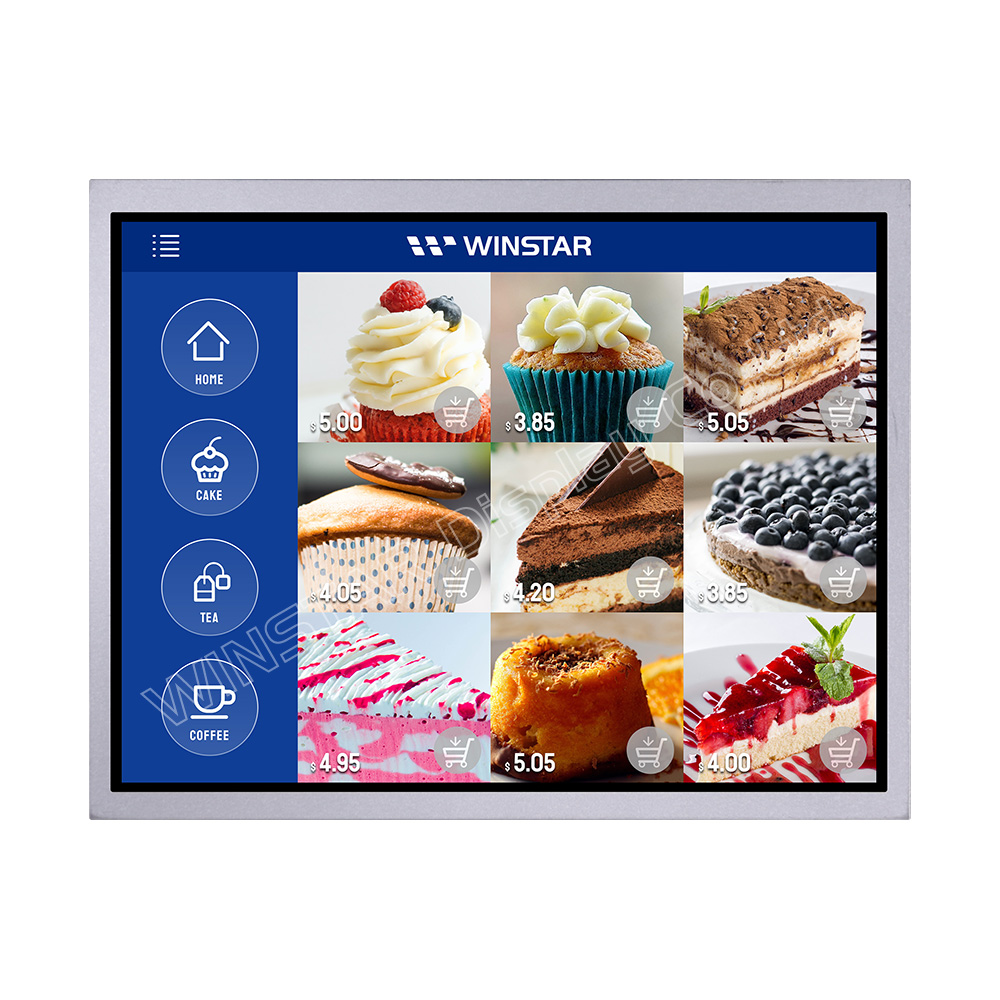

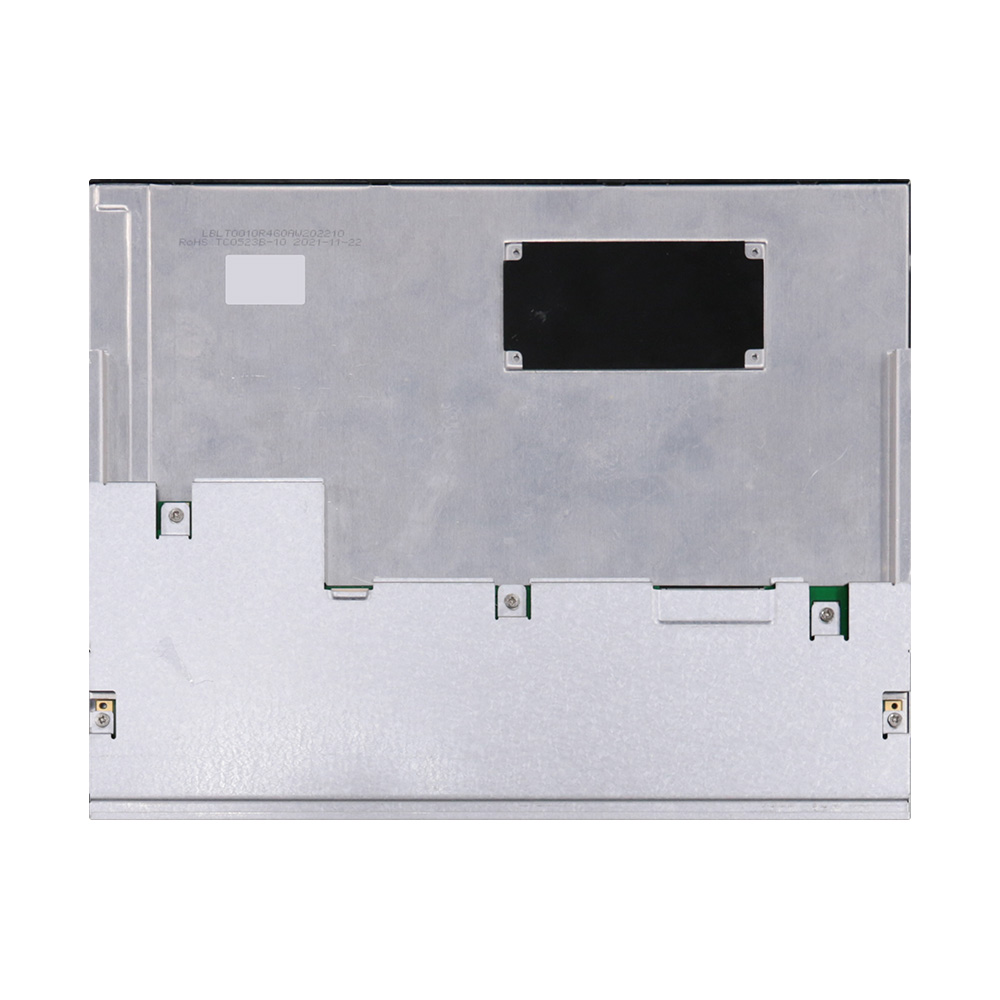

WF104GTWAMLNN0は、解像度が1024x768ピクセルの10.4インチIPS TFT液晶ディスプレイです。モジュールの寸法は230 x 180.2mmで、AA（有効表示領域）は210.432 x 157.824mmで、アスペクト比は4:3です。明るさは500ニット（標準値）、コントラスト比は1000:1（標準値）で、LVDSインターフェイスに対応しています。WF104GTWAMLNN0はIPSテクノロジーを採用しており、左: 80 / 右: 80 / 上: 80 / 下: 80度（標準値）の広い視野角を提供します。モジュールの背面にはキーホールがあり、ユーザーが簡単にディスプレイをアプリケーションに取り付けることができます。
WF104GTWAMLNN0の電源電圧（VDD）範囲は3.0Vから3.6Vで、標準値は3.3Vです。ディスプレイは-30℃から+80℃の広い動作温度範囲で動作し、保存温度範囲は-30℃から+80℃まで対応しています。このディスプレイは、計測機器、産業制御装置、テスト機器、POSシステム、自動支払い機などに最適です。

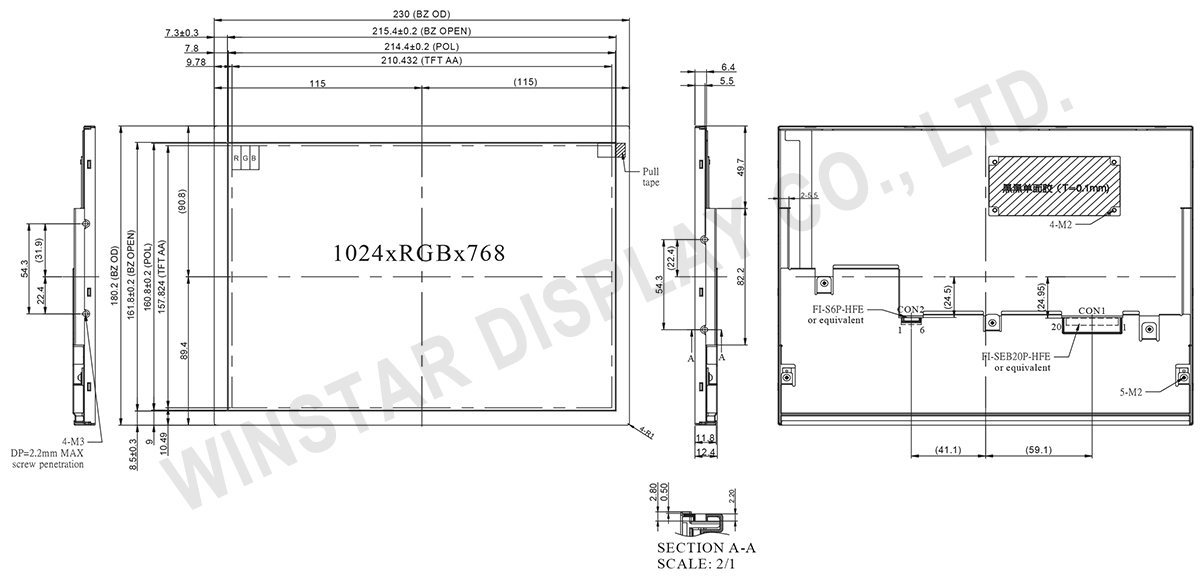

外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ(対角線) | 10.4 | インチ |
| ドットマトリクス(解像度) | 1024 × RGB × 768 (TFT) | dots |
| モジュールサイズ | 230 × 180.2 × 12.4 | mm |
| 有効エリア | 210.432 × 157.824 | mm |
| ドットピッチ | 0.2055 × 0.2055 | mm |
| LCDタイプ | TFT・ノーマリ・ブラック・透過型 | |
| 視野角度 | 80/80/80/80 min | |
| 画面アスペクト比 | 4:3 | |
| TFT 介面 | LVDS | |
| バックライトタイプ | LED・ノーマリ・ホワイト | |
| タッチパネルタイプ | タッチパネル無し | |
| 表面 | アンチグレア | |
| ネジのトルク | M2 Min:1.4 Max:2.2 (Unit, Kgf.cm) M3 Min:2.0 Max:2.4 (Unit, Kgf.cm) |
|
| 組み立て手順 | エッジ位置のキー穴を使用して固定と支持を行う必要があります。 | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -30 | － | +80 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
電気特性
| 項目 | 記号 | 标准值 | 単位 | ||
|---|---|---|---|---|---|
| 最小値 | 典型値 | 最大値 | |||
| 電源電圧 | VDD | 3 | 3.3 | 3.6 | V |
| ハイレベル出力電圧 | VIH | 0.7 VDD | - | VDD | V |
| ローレベル出力電圧 | VIL | 0 | - | 0.3 VDD | V |
| 電源電流 | IVDD | - | 385 | 424 | mA |
ピン功能定義
LCM ピン定義
| Pin | 記号 | 説明 |
|---|---|---|
| 1-2 | VDD | Power supply: + 3.3V |
| 3-4 | GND | Ground |
| 5 | Link0- | 0- LVDS differential data input |
| 6 | Link0+ | 0+ LVDS differential data input |
| 7 | GND | Ground |
| 8 | Link1- | 1- LVDS differential data input |
| 9 | Link1+ | 1+ LVDS differential data input |
| 10 | GND | Ground |
| 11 | Link2- | 2- LVDS differential data input |
| 12 | Link2+ | 2+ LVDS differential data input |
| 13 | GND | Ground |
| 14 | CLKIN- | - LVDS differential clock input |
| 15 | CLKIN+ | + LVDS differential clock input |
| 16 | GND | Ground |
| 17 | Link3- | 3- LVDS differential data input |
| 18 | Link3+ | 3+ LVDS differential data input |
| 19 | MODE | LVDS 6/8 bit select function control, Low or NC →6bit Input Mode; High →8bit Input Mode |
| 20 | SC | Scan direction selector (Low: Normal ;High: Reverse) |
CON2
| Pin | Symbol | Function |
|---|---|---|
| 1-2 | VLED 12V | 12V input |
| 3-4 | GND | Ground |
| 5 | BLEN | Backlight ON-OFF |
| 6 | LED PWM | Light Dimming Control (PWM) Input Voltage (Low active) |
