ホーム 製品 TFT液晶モジュール 高輝度TFT液晶ディスプレイ WF101JSYAHDNB0

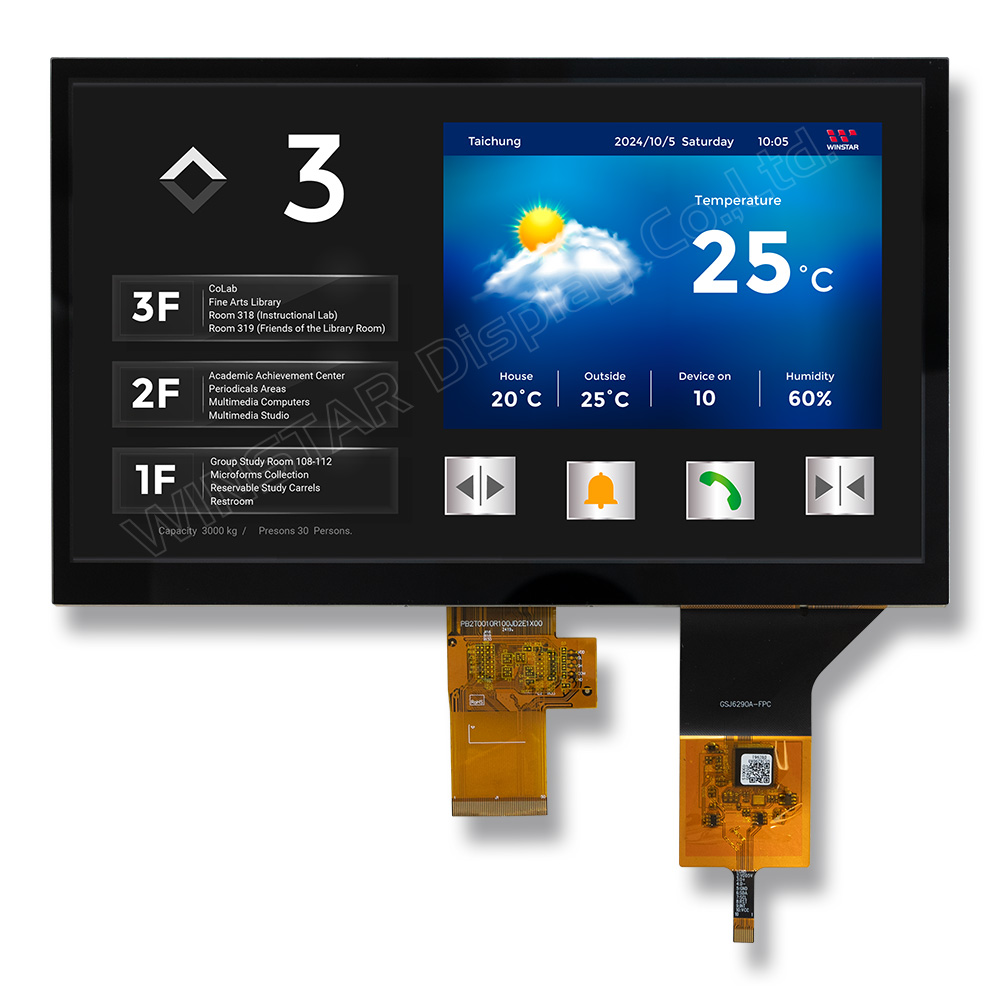

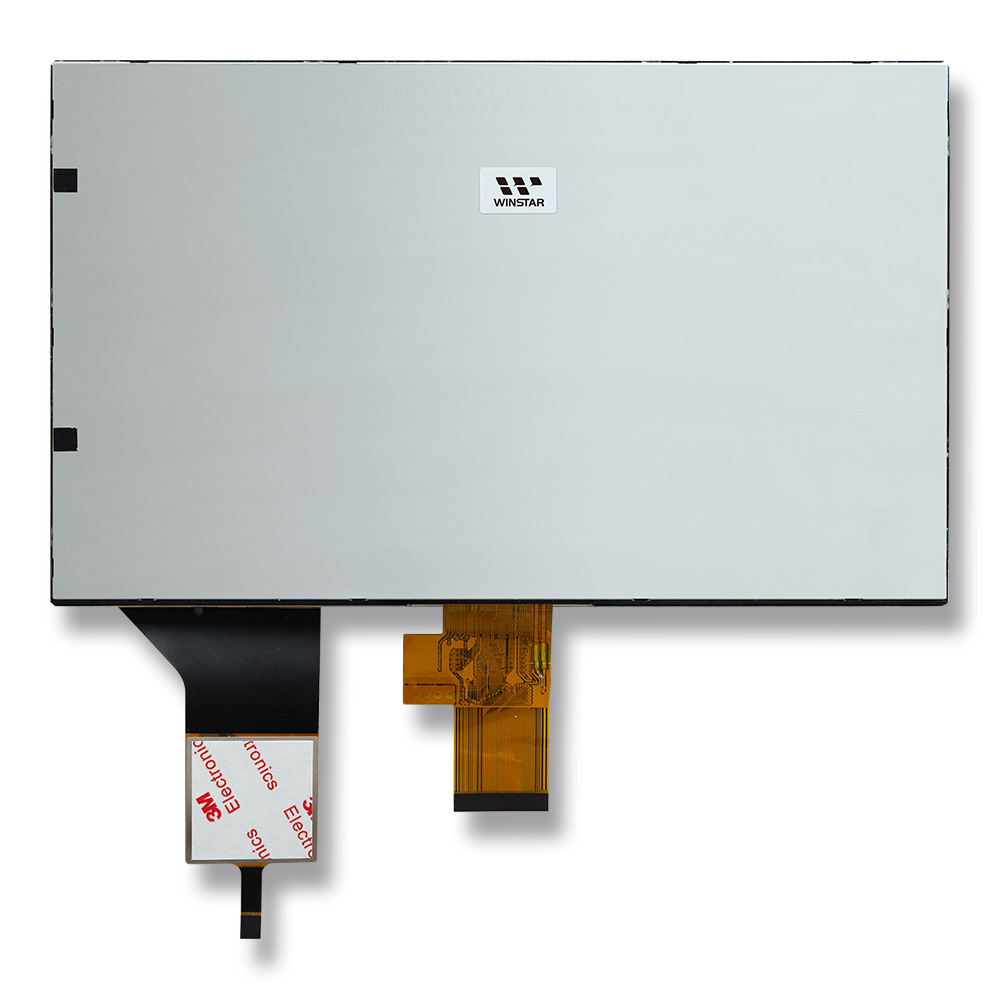

10.1インチ 1024x600 IPS TFT LCDモジュール RGBおよびキャパシティブタッチ対応

型番 WF101JSYAHDNB0

►サイズ: 10.1インチ
►解像度: 1024×600 dots
►視野角: IPS
►インターフェース: RGB
►ドライバIC : EK79001HN-S + EK73215BCGA
►コントロールボード: 無
►輝度(cd/m2): 900
►スルーホールフレーム: 無
►タッチパネル: 静電容量式タッチパネル (PCAP)
►検出ポイント: 5

製品情報

10.1インチ1024x600高輝度IPS TFT LCDモジュール(型番:WF101JSYAHDNB0)は、投射式静電容量タッチパネル(PCAP)を装備しており、さまざまな産業用途向けに設計されています。このモジュールは、優れた性能と信頼性を兼ね備え、さまざまな環境で鮮明で鮮やかな表示効果を提供します。このモデルには、EK79001HN-SおよびEK73215BCGAのTFTドライバICが内蔵されており、24ビットRGBインターフェースをサポートします。また、PCAPにはILI2511ドライバICを搭載し、USBインターフェース(I2C利用可)と5点タッチ機能をサポートしています。

モジュールのディスプレイは対角サイズ10.1インチで、解像度は1024x600ピクセルに達し、各詳細を明確に表示します。外形寸法は235 × 143 × 8.78 mmで、さまざまなデバイスへの取り付けが便利です。アクティブ表示領域は222.72 × 125.28 mmで、ユーザーが画面の細部を十分に体験できる優れた表示品質を提供します。

このTFT LCDディスプレイモジュールはIPSパネル技術を採用しており、最大85度の広視野角を実現し、どの角度からでも色が正確で一貫性を保ちます。輝度は900 cd/m²に達し、コントラスト比は800:1で、明るい環境でも優れた可読性を提供します。これにより、タッチ対応の入り口デバイス、エレベーター表示、スマートホームアプリケーション、医療機器などに特に適しています。

多様なインターフェースオプション:

WF101Jシリーズは、LVDS、MIPI、RGB、HDMIコネクタ(DVI信号)を含むさまざまなインターフェースをサポートしており、異なるシステムへのシームレスな統合を実現します。標準のディスプレイが必要な場合でも、タッチ対応モジュールが必要な場合でも、このシリーズはアプリケーションに合わせた柔軟なソリューションを提供します。

さらに、このディスプレイモジュールの動作温度範囲は-20℃から+70℃で、保管温度範囲は-30℃から+80℃です。さまざまな条件下での安定した動作に適しています。電源要件は3.0〜3.6Vのデジタル電圧で、エネルギー効率と性能のバランスを確保します。このモデルシリーズには、基本的な表示機能を必要とするアプリケーション向けに、タッチなしのオプションも提供されています。

スマートリテールソリューション - サービスロボット: スマートナビゲーションで顧客体験を向上, 即時商品情報の検索。WF101JSYAHDNB0 TFTディスプレイモジュール:明瞭なフロア情報の表示, 高解像度とタッチインタラクション。

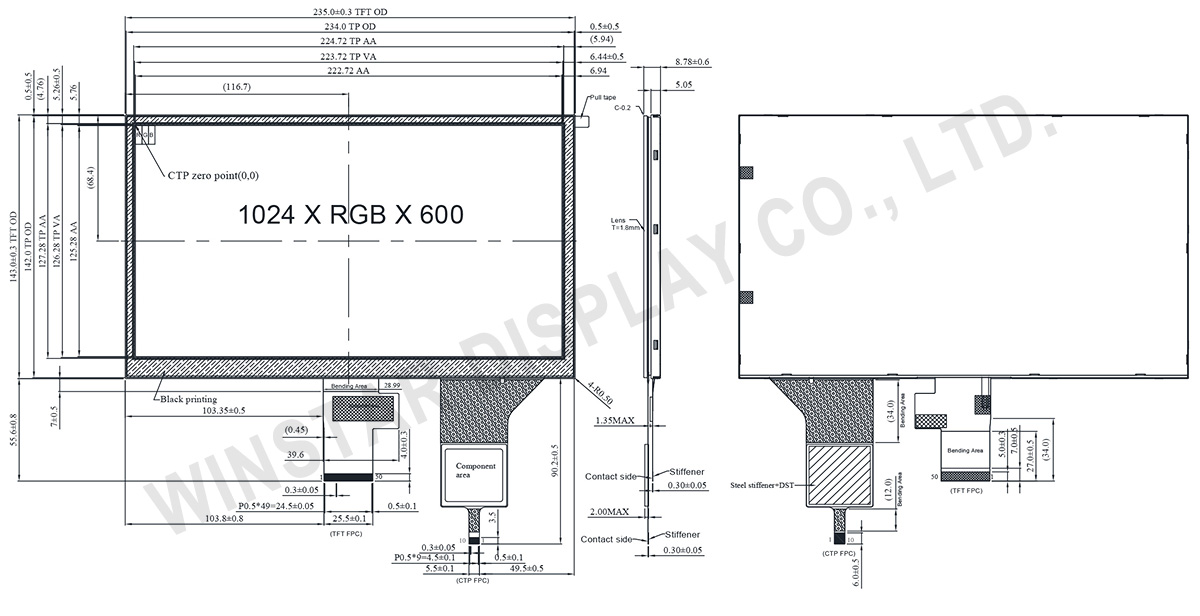

外形図

10.1 inch 1024x600 IPS TFT LCD Module with RGB and Capacitive Touch - WF101JSYAHDNB0

製品仕様

規格説明

項目 仕様 単位
表示サイズ(対角線) 10.1 インチ
解像度 1024 × RGB × 600 dots
モジュールサイズ 235(W) × 143(H) × 8.78(D) mm
有効エリア 222.72 (H) × 125.28(V) mm
ドットピッチ 0.2175(W) × 0.2088(H) mm
LCDタイプ TFT, 黒色, 透過型
インターフェース 24 bit RGB
ドライバIC EK79001HN-S+EK73215BCGA または同等
視野角度 85/85/85/85 (IPS)
画面アスペクト比 16:9
バックライトタイプ LED, 白色
PCAP IC ILI2511 または同等
PCAP インターフェイス USB (I2C available)
PCAP FW バージョン V6.0.0.0.62.90.1.2
PCAP 解像度 16384*16384
タッチパネルタイプ 静電容量方式タッチパネル
表面 防眩

最大绝对额定值

项目 符号 最小值 典型值 最大值 単位
動作温度 TOP -20 +70
保存温度 TST -30 +80

电气特性

典型動作条件 (At Ta = 25 °C,)

项目 符号 最小值 典型值 最大值 単位
LCDデジタル電源電圧 VDD 3 3.3 3.6 V
アナログ電源電圧 AVDD 9.89 10.2 10.5 V
Gate On 電源電圧 VGH 19.4 20.0 20.6 V
Gate Off 電源電圧 VGL -10.3 -10.0 -9.7 V
一般電源電圧 VCOM 4.0 4.3 4.6 V
ロジック高レベル入力電圧 VIH 0.7 Vcc - Vcc V
ロジック低レベル入力電圧 VIL 0 - 0.3 Vcc V
Supply PCAP VDDT 3.0 3.3 3.6 V
IVDDT - 90.5 115 V
USB_VDD 5V 4.4 5.0 5.5 V
I VDD 5V - 97.8 120 mA

ピン功能定義

Pin No. 記号 説明
1 VLED+ LED Anode
2 VLED+ LED Anode
3 VLED- LED Cathode
4 VLED- LED Cathode
5 GND Ground
6 VCOM Common voltage
7 VCC Power for Digital Circuit
8 MODE DE/SYNC mode select
9 DE Data Input Enable (DEN)
10 VS Vertical Sync Input (VSD)
11 HS Horizontal Sync Input (HSD)
12 B7 Blue data(MSB)
13 B6 Blue data
14 B5 Blue data
15 B4 Blue data
16 B3 Blue data
17 B2 Blue data
18 B1 Blue data
19 B0 Blue data(LSB)
20 G7 Green data(MSB)
21 G6 Green data
22 G5 Green data
23 G4 Green data
24 G3 Green data
25 G2 Green data
26 G1 Green data
27 G0 Green data(LSB)
28 R7 Red data(MSB)
29 R6 Red data
30 R5 Red data
31 R4 Red data
32 R3 Red data
33 R2 Red data
34 R1 Red data
35 R0 Red data(LSB)
36 GND Power Ground
37 DCLK Sample clock (CLK)
38 GND Power Ground
39 L/R Left / right selection
40 U/D Up/down selection
41 VGH Gate ON Voltage
42 VGL Gate OFF Voltage
43 AVDD Power for Analog Circuit
44 RESET Global reset pin.
45 NC(BIST) No connection
46 VCOM Common Voltage
47 DITHB Dithering function
48 GND Power Ground
49 NC(FGND) No connection
50 NC(FGND) No connection

PCAP PIN 定義

Pin 記号 説明
1 USB_VSS System ground
2 USB_VDD 5V Power supply
3 USB_D+ Data +
4 USB_D- Data -
5 VSS System ground
6 SDA I2C data input and output
7 SCL I2C clock input
8 RST External Reset, Low is active
9 INT External interrupt to the host
10 VDDT 3.3 Power supply
