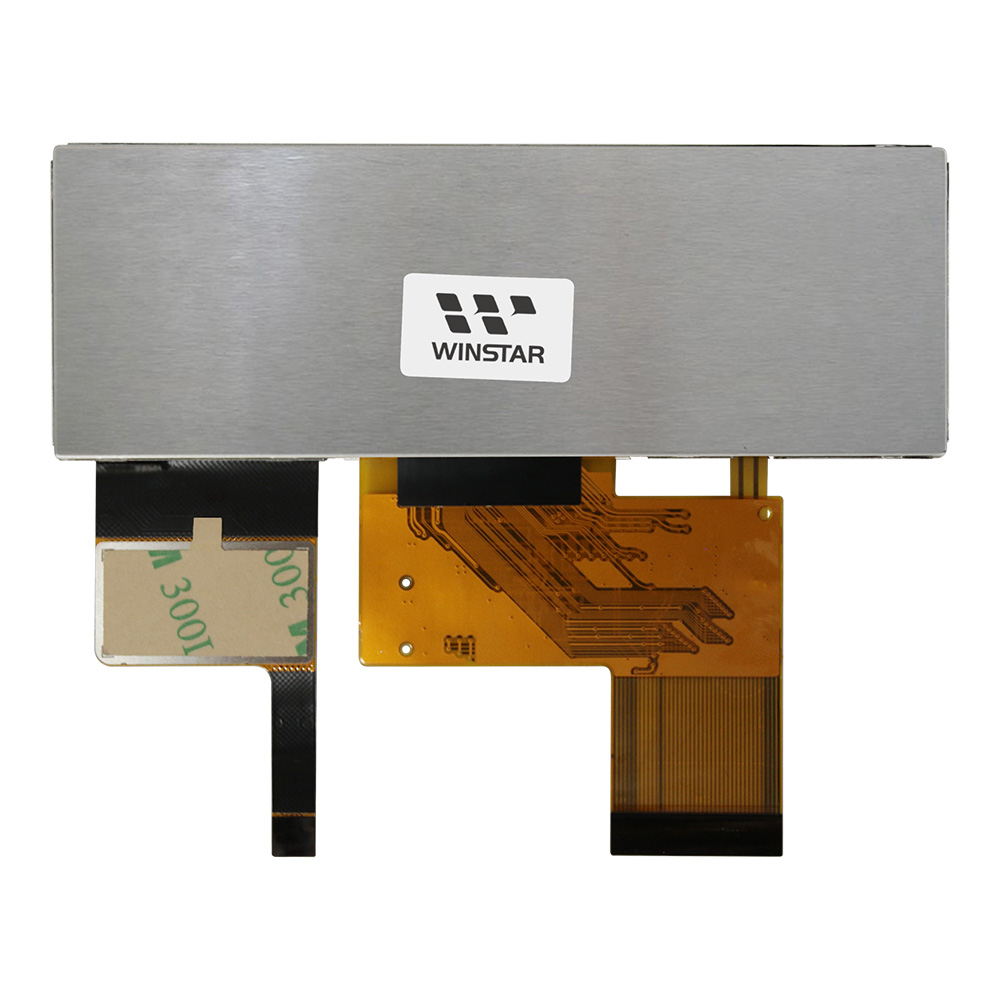

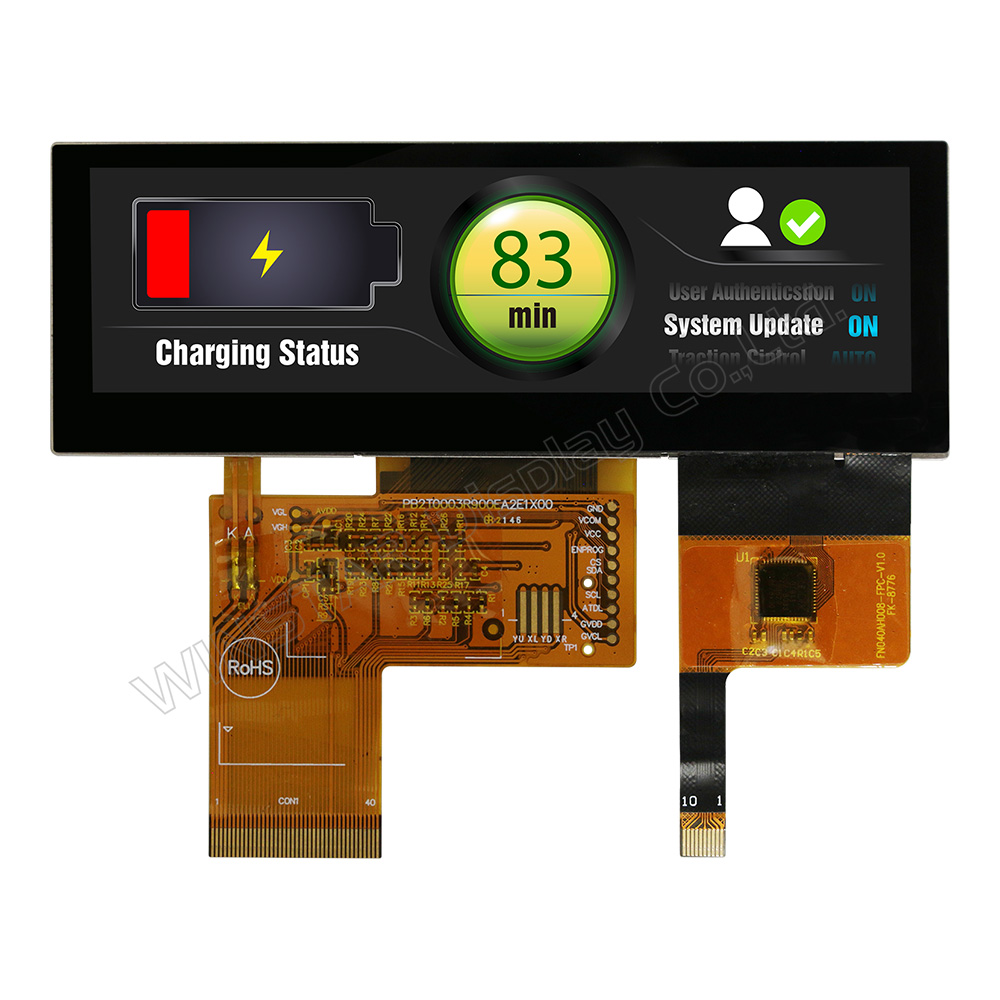

バータイプ 3.9インチ 高輝度広温タイプ 480x128 静電容量タッチパネル IPS TFT LCD
型番 WF39ESWASDNG0
►3.9インチ TFT
►解像度: 480x128 dots
►視野角: 80/80/80/80
►インターフェース: 24-bit RGB
►ドライバ IC : SC7283
►コントロールボード: 無
►輝度(cd/m²) : 800
►スルーホールフレーム: 無
►タッチパネル: PCAP静電容量タッチパネル
►検出ポイント: 5
►操作温度: -30~+85°C (広温TFT)
製品情報
WF39ESWASDNG0は、高輝度の3.9インチBarタイプIPS TFT-LCDディスプレイで、解像度は480x128ピクセル、投射型静電容量タッチパネル（PCAP）を搭載しています。このモジュールはSC7283ドライバーICを内蔵し、24ビットRGBインターフェースをサポートします。タッチパネルにはGT911 ICが搭載され、I2Cインターフェースと5点タッチ機能をサポートします。
WF39ESWASDNG0はIPSパネルを採用しており、広い視野角（左:80 / 右:80 / 上:80 / 下:80度、典型値）、800:1のコントラスト比（典型値）、および高輝度800ニット（典型値）という利点があります。LCMの供給電圧は3Vから3.6Vまでです。このモジュールは広温度範囲TFTモジュールで、動作温度は-30℃から+85℃、保存温度は-30℃から+85℃まで対応しています。
この3.9インチのパノラマワイドスクリーンWF39E Bar TFT-LCDディスプレイは、高品質で鮮やかな画像を提供します。特にサーバーシステム、オーディオ機器、広告ディスプレイ、自動車/航空機/海洋機器、セキュリティシステム、産業機器、屋外インターホンシステム、制御パネル、医療機器、ドローン制御などに最適です。
WF39Eシリーズには、抵抗膜タッチパネル（RTP）のオプションもあります。詳細については、当社ウェブサイトのWF39ESWASDNT0製品ページをご覧ください。タッチパネルが不要な場合は、WF39ESWASDNN0（高輝度版）またはWF39ETWASDNN0（標準輝度版）モジュールをご選択いただけます。

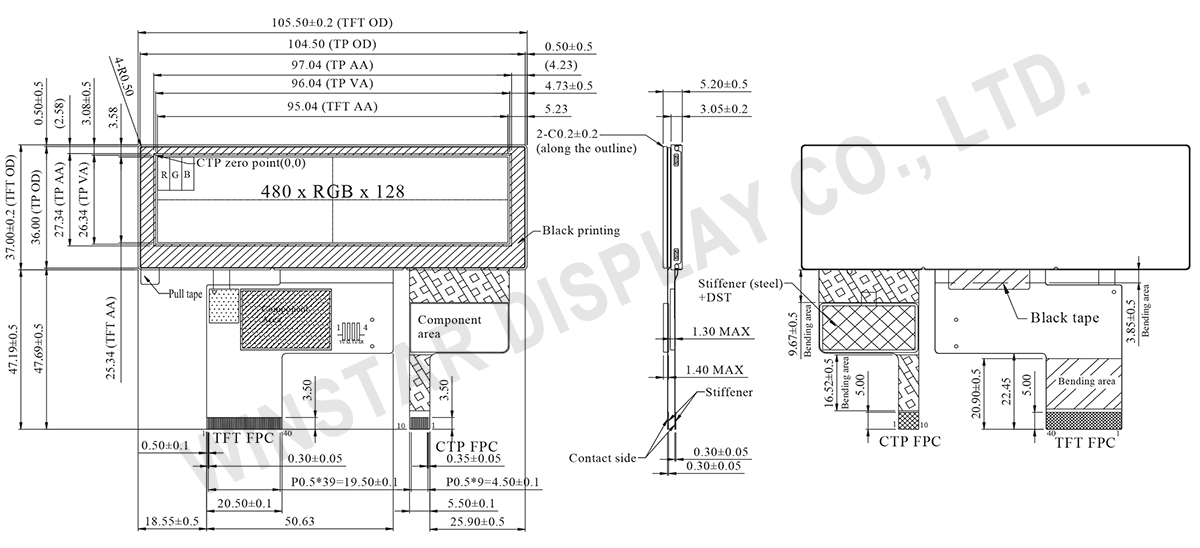

外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ(対角線) | 3.9 | インチ |
| ドットマトリクス(解像度) | 480 × RGB × 128 (TFT) | dots |
| モジュールサイズ | 105.5 × 37.0 × 5.2 | mm |
| 有効エリア | 95.04 × 25.34 | mm |
| ドットピッチ | 0.198 × 0.198 | mm |
| LCDタイプ | TFT・ノーマリ・ブラック・透過型 | |
| 視野角度 | 80/80/80/80 | |
| アスペクト率 | Bar Type | |
| 驱动IC | SC7283 | |
| TFT インターフェイス | 24-bit RGB | |
| バックライトタイプ | LED・ノーマリ・ホワイト | |
| PCAP 驱动IC | GT911 | |
| PCAP FW バージョン | 77 | |
| PCAP インターフェイス | I2C | |
| PCAP 解像度 | 480*128 | |
| タッチパネルタイプ | 静電容量式タッチパネル(CTP) | |
| 表面 | グレア | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -30 | － | +85 | ℃ |
| 保存温度 | TST | -30 | － | +85 | ℃ |
電気特性
作業条件| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| LCM電源電圧 | VCC | 3.0 | - | 3.6 | V |
| LCM電源電流 | ICC | - | 20 | 30 | mA |
| PCAP電源電圧 | VDDT | 2.8 | - | 3.3 | V |
| IVDDT | - | 13 | 20 | mA |
ピン功能定義
LCM ピン定義
| Pin | 記号 | 説明 | ||||||
|---|---|---|---|---|---|---|---|---|
| 1 | VLED- | Power for LED backlight cathode | ||||||
| 2 | VLED+ | Power for LED backlight anode | ||||||
| 3 | GND | Power ground | ||||||
| 4 | VCC | Power voltage | ||||||
| 5 | R0 | Red data | ||||||
| 6 | R1 | Red data | ||||||
| 7 | R2 | Red data | ||||||
| 8 | R3 | Red data | ||||||
| 9 | R4 | Red data | ||||||
| 10 | R5 | Red data | ||||||
| 11 | R6 | Red data | ||||||
| 12 | R7 | Red data | ||||||
| 13 | G0 | Green data | ||||||
| 14 | G1 | Green data | ||||||
| 15 | G2 | Green data | ||||||
| 16 | G3 | Green data | ||||||
| 17 | G4 | Green data | ||||||
| 18 | G5 | Green data | ||||||
| 19 | G6 | Green data | ||||||
| 20 | G7 | Green data | ||||||
| 21 | B0 | Blue data | ||||||
| 22 | B1 | Blue data | ||||||
| 23 | B2 | Blue data | ||||||
| 24 | B3 | Blue data | ||||||
| 25 | B4 | Blue data | ||||||
| 26 | B5 | Blue data | ||||||
| 27 | B6 | Blue data | ||||||
| 28 | B7 | Blue data | ||||||
| 29 | GND | Power ground | ||||||
| 30 | DCLK | Pixel clock input pin | ||||||
| 31 | DISP | DISP sets the display mode.
|
||||||
| 32 | HSYNC | Horizontal sync signal, default is negative polarity. | ||||||
| 33 | VSYNC | Vertical sync signal, default is negative polarity. | ||||||
| 34 | NC | No connection | ||||||
| 35 | NC | No connection | ||||||
| 36 | GND | Power ground | ||||||
| 37 | NC | No connection | ||||||
| 38 | NC | No connection | ||||||
| 39 | NC | No connection | ||||||
| 40 | NC | No connection |
PCAP ピン定義
| Pin | 記号 | 説明 |
|---|---|---|
| 1 | VSS | Ground for analog circuit |
| 2 | VDDT | Power Supply : +3.0V |
| 3 | SCL | I2C clock input. |
| 4 | NC | No connect |
| 5 | SDA | I2C data input and output |
| 6 | NC | No connect |
| 7 | /RST | External Reset, Low is active |
| 8 | NC | No connect |
| 9 | /INT | External interrupt to the host |
| 10 | VSS | Ground for analog circuit |
