ホーム 製品 スマート ディスプレイ UART スマート ディスプレイ WL0F00043000WGFAASA00

4.3インチ IPS TFT UART スマートディスプレイ、GPIOおよびタッチ機能をサポート

型番 WL0F00043000WGFAASA00

►TFTサイズ: 4.3インチ
►TFT解像度: 480×272 dots
►TFT視角: 80/80/80/80 (IPS)
►通信インタフェース: UART
►通信プロトコル: Proprietary UART + GPIO
►TFTタッチパネル: 静電容量式タッチパネル
►輝度(cd/m²): 400

製品情報

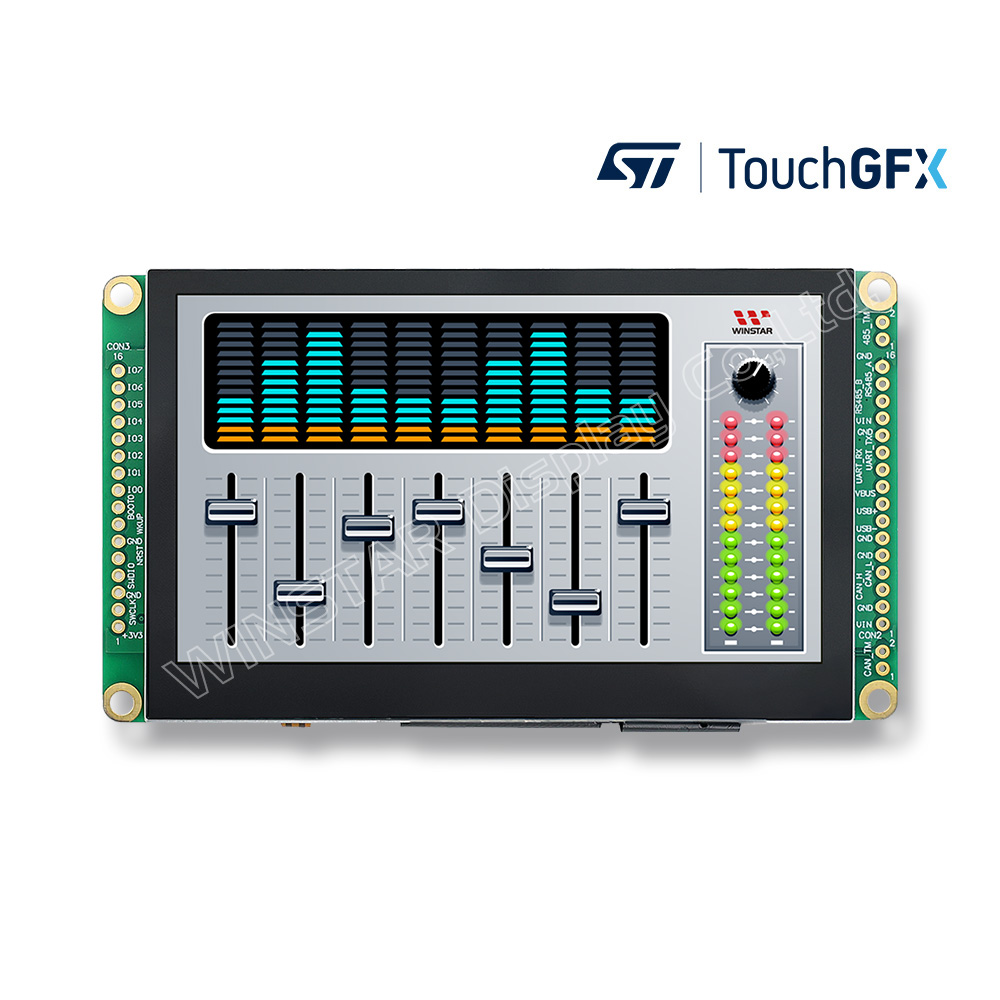

WINSTAR 4.3" UART スマートディスプレイ(モデル: WL0F00043000WGFAASA00)は、エンジニアや開発者のために設計されており、高度な表示技術とユーザーフレンドリーな開発ツールを組み合わせることで、さまざまな UI ウィジェットを簡単に作成できるようにします。

このスマートディスプレイは、標準の WINSTAR 4.3" TFT LCD モジュール WF43WTWAEDNGA を搭載しています。IPS パネル技術を採用しており、広い視野角(80/80/80/80 度)と 480×272 ピクセルの解像度を備え、静電容量式タッチパネルも搭載しています。この構成は、優れた表示品質を提供するだけでなく、ユーザーのインタラクション体験を向上させ、アプリケーションをより柔軟で便利にします。

組み込みシステムを開発している場合でも、カスタムインターフェースを設計している場合でも、WINSTAR 4.3" UART スマートディスプレイは、アイデアや機能を迅速に実現するための信頼できるサポートを提供します。

製品の特長:

  • 入力電圧範囲:5Vから28V、標準電圧12V。
  • セルフテストブート機能。
  • UART通信インターフェース。
  • Proprietary UARTプロトコル:デフォルトのボーレートは115200 Kbps。
  • STマイクロエレクトロニクス(ST)のコントローラーを使用して設計されており、ST開発ツールをサポートしています。
  • 内蔵フラッシュメモリ:フォントや画像を保存(16MB)。
  • 静電容量式タッチパネル(CTP)をサポート。
  • 埋め込みブザー機能。
  • デモセットホスト:コンピュータ(USB to UARTドングル使用)、MCU、Raspberry Pi(PiCAN2使用)など、複数のプラットフォームと互換性があります。
  • GPIOピンサポート:物理スイッチやインジケーターに適したTTL 3.3Vロジックレベルの8チャネル双方向GPIOをサポート。設定機能の構成は、PCツールおよびスマートディスプレイGUIビルダーを通じて行うことができます。

ソフトウェア機能_GUI builder:

  • リアルタイムシミュレーション:WINSTAR GUIビルダーを使用すると、デバイスにプログラムする必要なく、コンピュータ上で直接デザインをシミュレーションできます。これにより、調整とテストが簡単になります。
  • 便利なデザインプロセス:プログラミングは不要で、簡単なドラッグ&ドロップ操作で美しいインターフェースを作成できます。画像と機能がリンクされているため、プログラミングに不慣れなユーザーにも特に適しています。
  • 豊富な機能とウィジェット:グラフィックと機能を統合した多様なカスタマイズ可能なウィジェットを提供し、シンプルな表示から複雑な機能まで簡単に対応できます。

購入前に無償に体験してみませんか。 WINSTAR GUI Builderアプリケーションをダウンロードしたいお方は気楽にお問い合わせください。

ソフトウェア機能_ST開発ツール:

スマートディスプレイUARTシリーズは、STMicroelectronics(ST)のコントローラーを使用して設計されており、TouchGFXやSTM32CubeIDEなどのST開発ツールをサポートしています。GUIビルダーの他に、STツールを使用してWINSTAR Smart Displayモジュールを設計することもできます。

  • TouchGFX: STM32マイクロコントローラー用に最適化された無料グラフィックソフトウェア レームワーク。
  • STM32CubeIDE: STM32マイクロコントローラおよびマイクロプロセッサ用のペリフェラル構成、コード生成、コード コンパイル、デバッグ機能を備えた高度なC/C++ 開発プラットフォーム。
  • STM32CubeMX: STM32マイクロコントローラーの簡単な構成を可能にして、Arm® Cortex®-M コアの対応する初期化 C コードまたは Arm® Cortex®-A コアの部分的な Linux® デバイス ツリーの生成を可能にするグラフィカル ツール。
  • STM32CubeProg: STM32 製品をプログラミングするためのオールインワンのマルチ OS ソフトウェアツール。 デバッグ インターフェイス (JTAG および SWD) とブートローダー インターフェイス (UART、USB DFU、I2C、SPI、および CAN) の両方を介してデバイスメモリの読み取り、書き込み、検証を行うための使いやすく効率的な環境を提供します。

WINSTAR Smart Displayをご購入いただき、TouchGFXを使って開発したい場合は、当社のウェブサイトを通じてご連絡いただければ、初期コードを取得できます。

ネットワークと通信機能:

  • ネットワークタイプ:短距離使用のためのピアツーピア。
  • プロトコル:Proprietary UART

アプリケーションシナリオ:

産業用の短距離アプリケーションに適しています。例えば、コーヒーマシン、スマート家電、デジタルミキサー、自動販売機などです。

産業用の短距離アプリケーションに適しています。例えば、コーヒーマシン、スマート家電、デジタルミキサー、自動販売機などです。

競争優位性:

  • WINSTAR UARTスマートディスプレイは、設計と機能を分ける必要がなく、時間と労力を節約します。
  • リアルタイムシミュレーションとユーザーフレンドリーなデザインインターフェースを提供し、プログラミングのバックグラウンドがないユーザーにもアクセス可能です。
  • 内蔵STM32 MCUを搭載したスマートUARTモジュールにより、プログラマーの開発を迅速に開始できます。

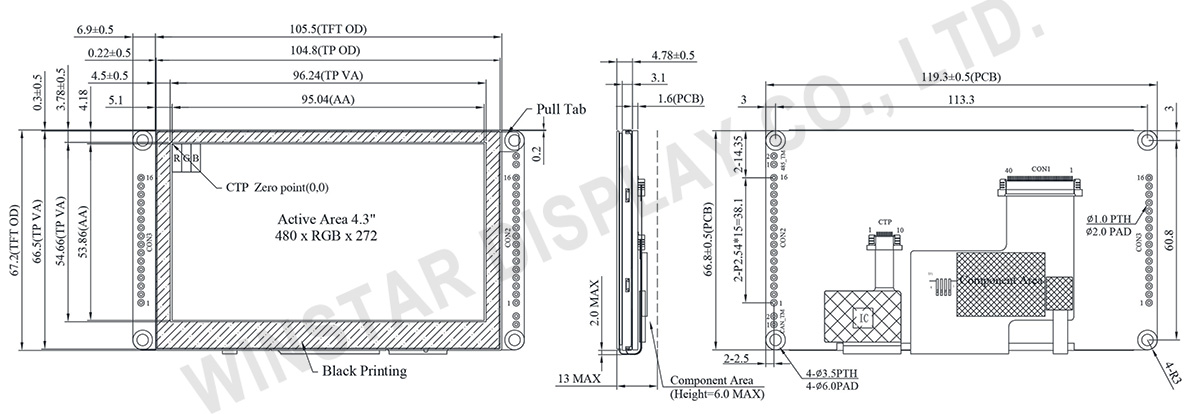

外形図

4.3 Inch IPS TFT UART Smart Display with GPIO and Touch Support - WL0F00043000WGFAASA00

製品仕様

規格説明

項目 標準値 単位
操作電圧 5~28 Vdc
通信インタフェース UART --
MCU STM32F750 N/A
フラッシュメモリサイズ 16 MB
TFT対角線 4.3 インチ
解像度 480 × 3(RGB) × 272 dots
モジュールサイズ 119.3(W) × 67.2(H) × 13 (D) mm
有効表示エリア 95.04(W) × 53.856 (H) mm
ピクセルピッチ 0.198(H) × 0.198(V) mm
輝度 Min: 300; Typ: 400 cd/m2
LCD タイプ TFT・ノーマリ・ブラック・透過型
視角 80/80/80/80 (IPS)
アスペクト率 16:9
タッチパネル 静電容量式タッチパネル(PCAP)
表面処理 グレア

絶対最大定格

項目 記号 最小値 典型値 最大値 単位
操作温度 TOP -30 +80
保存温度 TST -30 +80
供給電圧 VIN     +30 V

電気特性

項目 記号 最小値 典型値 最大値 単位
電源電圧 VCC 5 12 28 V
電源電流 ICC   180   mA
I/O pin 電圧 -- -- -- 3.3 V

BOM

項目 説明
LCM WF43WTWAEDNGA#

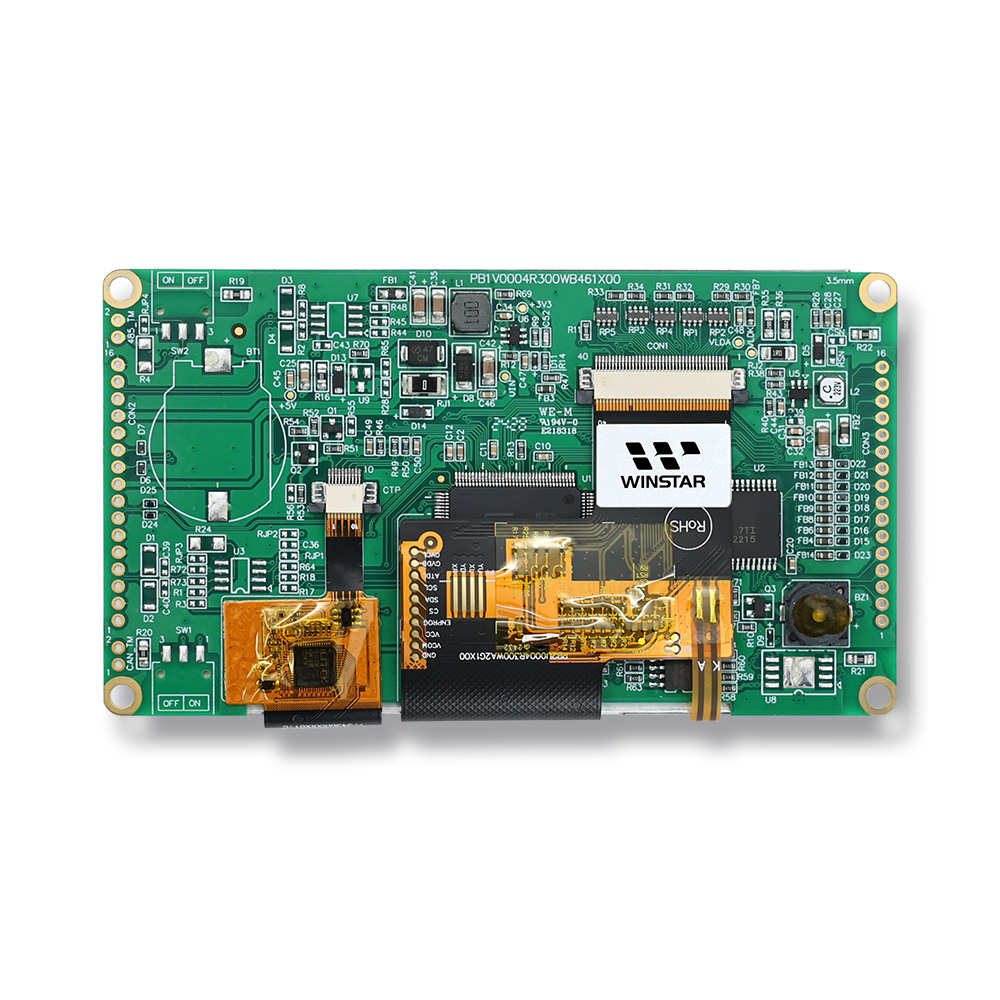

PCBA SV10004R300WB00N0101

ピン功能定義

CON2 定義

Pin 記号 功能 リマーク
16 GND Power GND Input
15 Reserved -- --
14 Reserved -- --
13 VIN Power +5V~+28V Input
12 GND Power GND Input
11 UART1_TX   output
10 UART1_RX   Input
9 VBUS Power Input
8 Reserved -- --
7 Reserved -- --
6 GND Power GND Input
5 GND Power GND Input
4 Reserved -- --
3 Reserved -- --
2 GND Power GND Input
1 VIN Power +5V~+28V Input


CON3 定義

Pin 記号 功能 リマーク
16 IO_7 GPIO (PC5) I/O
15 IO_6 GPIO (PC4) I/O
14 IO_5 GPIO (PC1) I/O
13 IO_4 GPIO (PF9) I/O
12 IO_3 GPIO (PB5) I/O
11 IO_2 GPIO (PB4) I/O
10 IO_1 GPIO (PD5) I/O
9 IO_0 GPIO (PD4) I/O
8 BOOT0 -- Input
7 WKUP Wake UP (PA0) Input
6 GND GND for SWD interface Output
5 NRST Reset pin for SWD interface Input
4 SWDIO Data pin for SWD interface I/O
3 GND GND for SWD interface Output
2 SWCLK CLK pin for SWD interface Input
1 +3V3 3.3V power for SWD interface Output
