製品情報
WL0F0007000A8GAAASA00は7インチの Smart Display_CANシリーズTFTで、スレーブデバイスとして定義され、CANバスを通じてマスターデバイスから制御され、画面に表示コンテンツをレンダリングし、タッチイベントデータおよびプロトコルオブジェクトを出力されます。WL0F0007000A8GAAASA00は 標準品のTFT モジュールWF70A8TYAHLNG0 及び組み込みファームウェアを備えた4層 PCBA と統合されて、プロジェクトを迅速に開発できる使いやすい製品です。 この7” Smart Displayは複数のホスト（HOST）プラットフォームで使用できます。 例え、コンピュータ（USB2CANドングル付き）、Raspberry Pi（PiCAN2付き）等です。
スマートディスプレイ製品は、TouchGFXやSTM32CubeIDE などの ST 開発ツールをサポートするSTMicroelectronics (ST) コントローラを使用して設計されています。GUI ビルダー以外に、ST ツールを使用して WINSTARスマートディスプレイモジュールを設計することもできます。
- TouchGFX: STM32マイクロコントローラー用に最適化された無料グラフィックソフトウェア レームワーク。
- STM32CubeIDE: STM32マイクロコントローラおよびマイクロプロセッサ用のペリフェラル構成、コード生成、コード コンパイル、デバッグ機能を備えた高度なC/C++ 開発プラットフォーム。
- STM32CubeMX: STM32マイクロコントローラーの簡単な構成を可能にして、Arm® Cortex®-M コアの対応する初期化 C コードまたは Arm® Cortex®-A コアの部分的な Linux® デバイス ツリーの生成を可能にするグラフィカル ツール。
- STM32CubeProg: STM32 製品をプログラミングするためのオールインワンのマルチ OS ソフトウェアツール。 デバッグ インターフェイス (JTAG および SWD) とブートローダー インターフェイス (UART、USB DFU、I2C、SPI、および CAN) の両方を介してデバイスメモリの読み取り、書き込み、検証を行うための使いやすく効率的な環境を提供します。
ST プラットフォームの参考用のサンプル コードを提供します ► Github のリンクへ

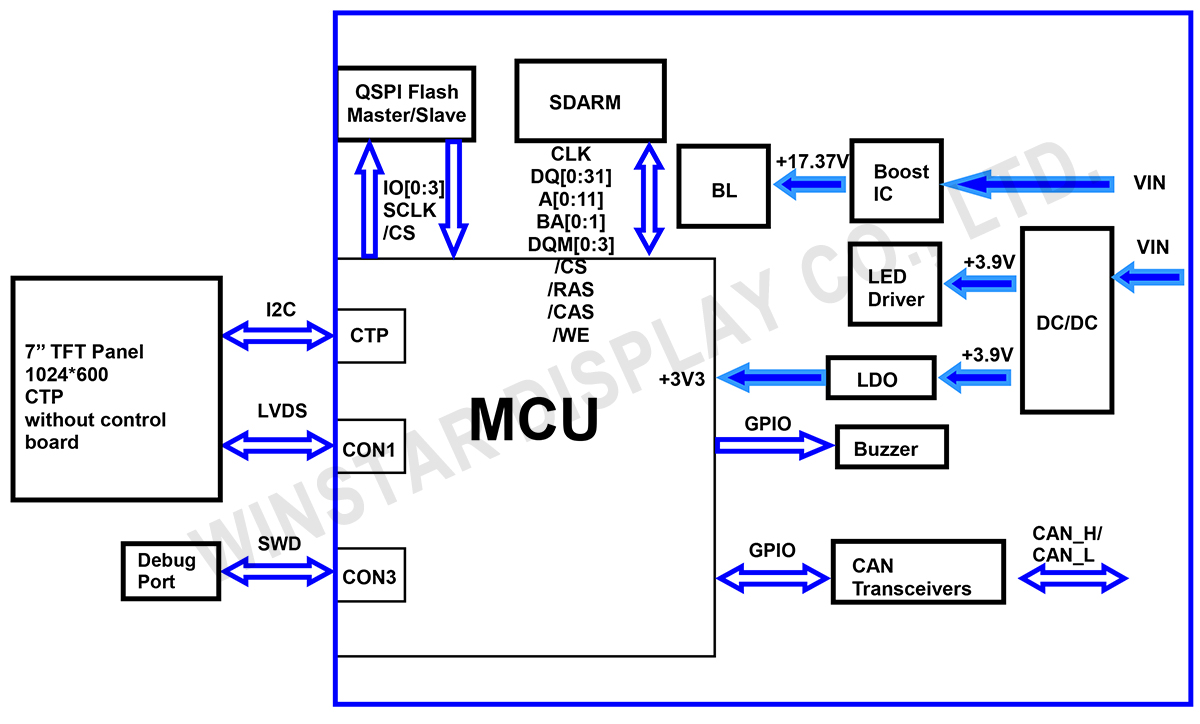

下記は7インチSmart Display CAN の基本機能です。
- +12V電源入力仕様はダイナミック動作電圧範囲が5V～16Vで、その消費電力は約6Wです 。
- 電源オン自己診断テスト と スプラッシュスクリーン。
- CAN bus インターフェイス。
- CANopen プロトコルを支援し、デフォルト ボーレート：250KB。
- フラッシュメモリを内臓し、 フォントとオブジェクトディクショナリデータを格納すること。
- 投影型静電容量方式タッチパネルの支援。
- ブザーを内臓し、 マスタデバイスからコントロールされること。
- HOSTは、コンピューター（USB to CANドングル付き）や、MCUや、Raspberry Pi（PiCAN2付き）等の複数のプラットフォームで使用できる。
- WINSTAR GUI Builderでコードを1行も記述せずにUI設計は実現できます。 (►GUIビルダーの紹介へのリンク)
購入前に無償に体験してみませんか。 WINSTAR GUI Builderアプリケーションをダウンロードしたいお方は気楽にお問い合わせください。
ディスプレイ上でのGUIデザインを実現するために必要なすべてのアクセサリーを備えたデモセットも提供しています。
外形図
Bom
| Item | Description |
|---|---|
| LCM | WF70A8TYAHLNG0# |
| PCBA | Design part for SMART070 |
製品仕様
規格説明
一般情報
| 項目 | 標準値 | 単位 |
|---|---|---|
| 操作電圧 | 5~16V | Vdc |
| 通信インタフェース | CAN バス differential ± 3.3 | N/A |
| MCU | STM32F746 216MHz | N/A |
| フラッシュメモリサイズ | 16 | MB |
| SDRAM Frequency | 108 | MHz |
| LCD ディスプレイサイズ | 7.0 | インチ |
| 解像度 | 1024 x RGB x 600(TFT) | dot |
| モジュールサイズ | 184.1(W) x 103.8(H) x 22(D) | mm |
| 有効表示エリア | 154.2144 x 85.92 | mm |
| ドットピッチ | 0.1506 x 0.1432 | mm |
| 輝度 | Min:400; Typ:450 | cd/m2 |
| LCDタイプ | TFT・ノーマリ・ブラック・ 透過型 | |
| 視角 | 85/85/85/85 | |
| アスペクト率 | 16:9 | |
| タッチパネル | 静電容量式タッチパネル(PCAP) | |
| 表面処理 | グレア | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
電気特性
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| 電圧 | VIN | － | 5 | 12 | 16 | V |
| 電流 | I(mA) | － | － | 490 | － | mA |
ピン功能定義
CON2 定義
| Pin | 記号 | 功能 | リマーク |
|---|---|---|---|
| 1 | VIN | Power supply V+ | Input |
| 2 | GND | Power supply GND input | Input |
| 3 | CAN_H | CAN bus D+ | I/O |
| 4 | CAN_L | CAN bus D- | I/O |
| 5 | GND | Power supply GND input | Input |
| 6 | GND | Power supply GND input | Input |
| 7 | NC | _ | _ |
| 8 | NC | _ | _ |
| 9 | Reserve | _ | _ |
| 10 | Reserve | UART RX interface(Reserve) | Reserve |
| 11 | Reserve | UART TX interface(Reserve) | Reserve |
| 12 | GND | GND | GND |
| 13 | Reserve | _ | _ |
| 14 | NC | _ | _ |
| 15 | NC | _ | _ |
| 16 | GND | GND | GND |
CON3 定義
| Pin | 記号 | 功能 | リマーク |
|---|---|---|---|
| 1 | +3V3 | 3.3V power for JTAG interface | Output |
| 2 | SWCLK | CLK pin for JTAG interface | Input |
| 3 | GND | GND for JTAG interface | Output |
| 4 | SWDIO | Data pin for JTAG interface | I/O |
| 5 | NRST | Reset pin for JTAG interface | Input |
| 6 | GND | GND | Output |
| 7~16 | NC | _ | _ |
スプラッシュ画面
デフォルトのスプラッシュ画像を以下に示します。
デフォルトの選択
初めて電源を入れる際、目的のアプリケーションを3秒間ほど押し続けてください。
デモシナリオ (産業用アプリケーション)
デモシナリオ (車載・車両・輸送関係用アプリケーション)
デモシナリオ (医療用アプリケーション)
