2.44インチ100x32グラフィック有機ELディスプレイ - WEG010032A

2.44インチ100x32グラフィック有機ELディスプレイ

型番 WEG010032A

►タイプ: グラフィック有機ELディスプレイ
►結構: COB
►サイズ: 2.44インチ
►100 x 32 ドットマトリックス
►IC：WS0010-TX
►5V電源電圧
►1/16 duty cycle
►インターフェース: プリセット6800･オプション8080或いはSPI

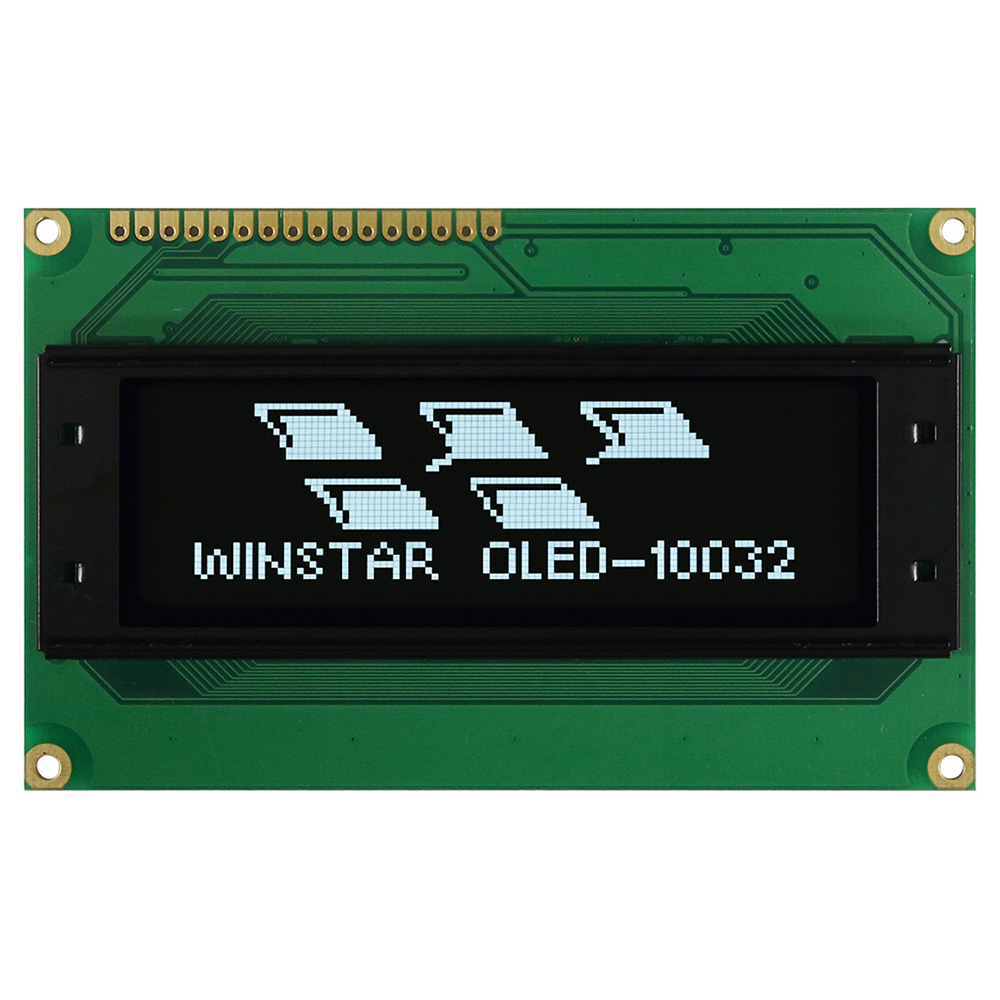

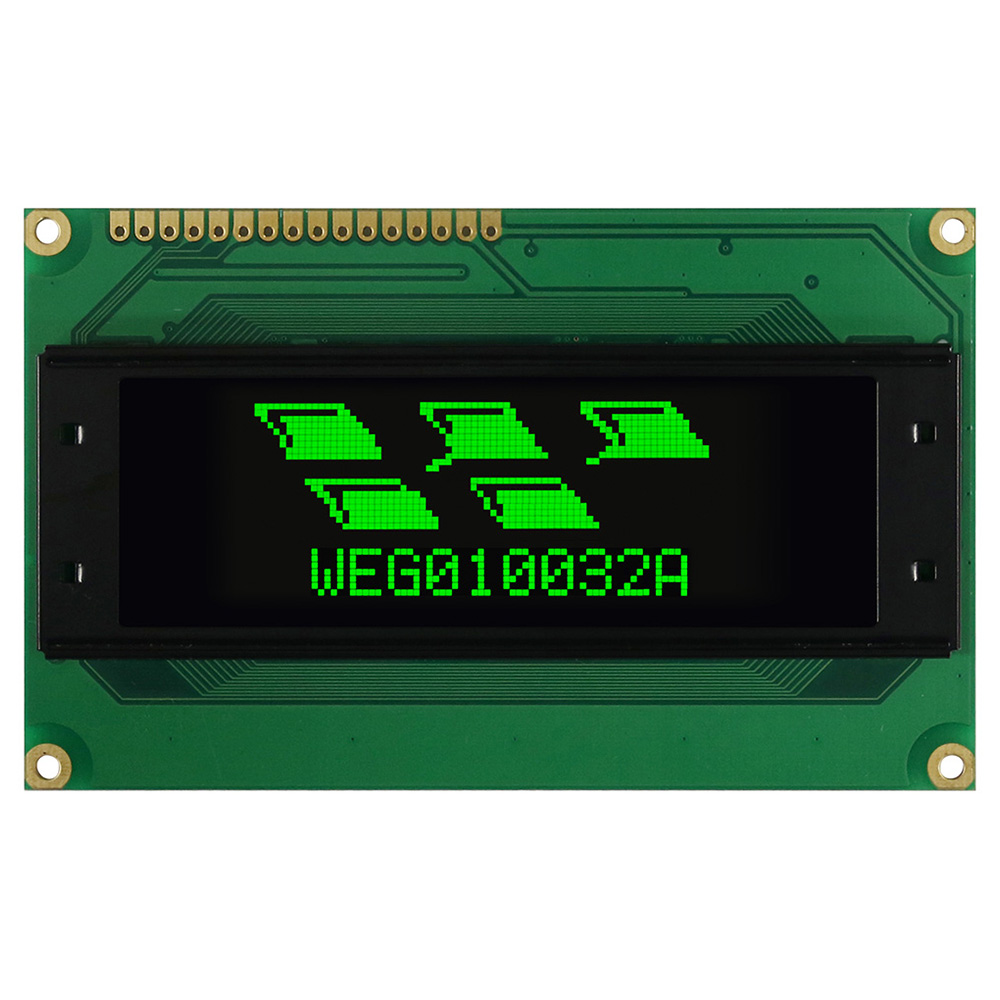

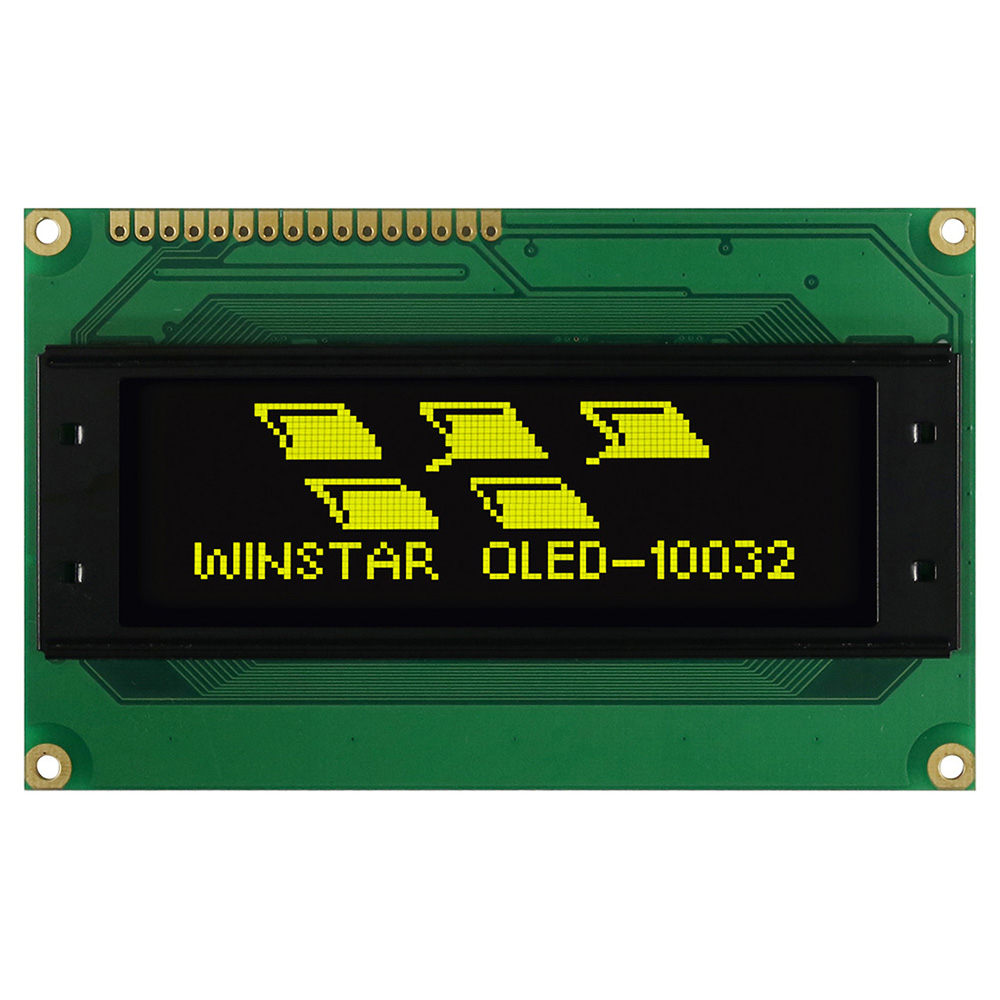

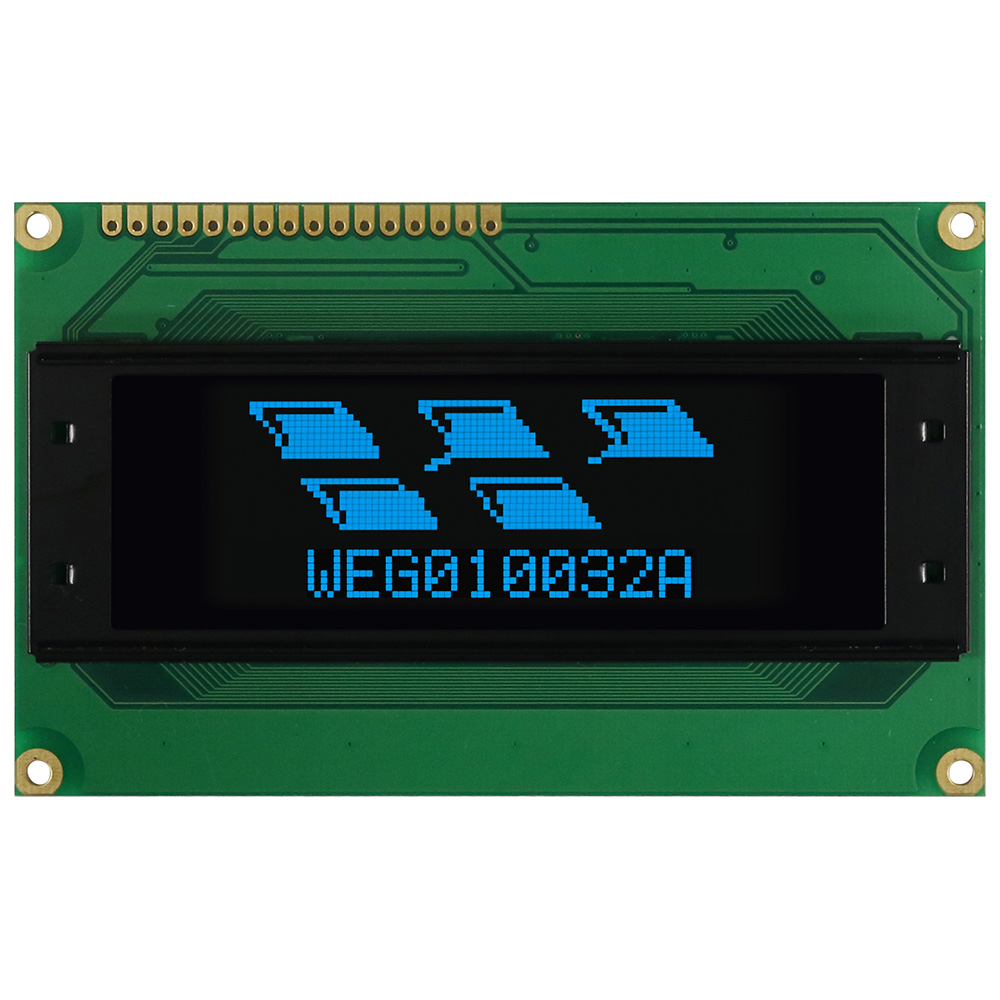

►発光色: 白色 / 黄色 / 青色 / 緑色

PDFダウンロード

DEMO CODE お問い合わせに追加

前へ製品カテゴリ一覧へ戻る次へ

製品情報

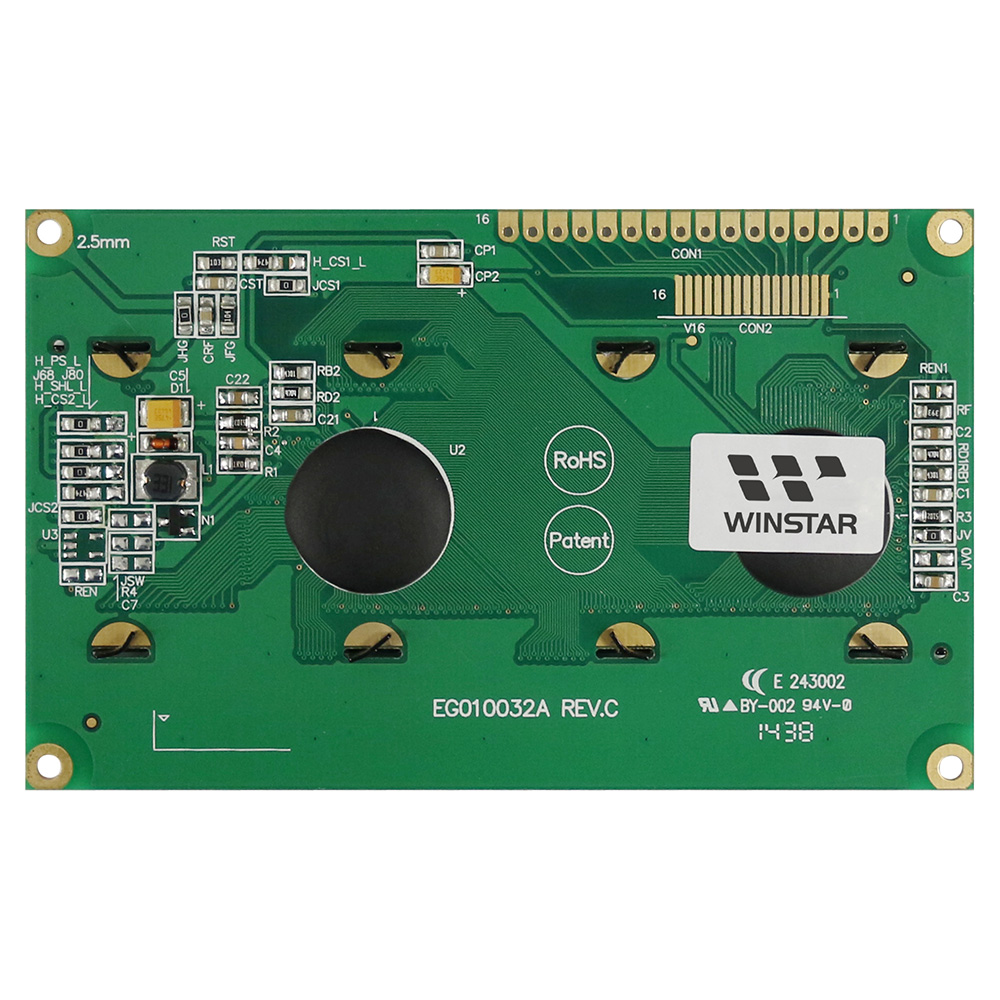

WEG010032A 2.44インチグラフィック有機ELモジュールはサイズ98.00 x 60.00 mmの枠、VAサイズは77.00 x 25.20 mm で、ピンはWinstar STN LCD "WH2004A"のような仕様を応用します。WEG010032A は WEH002004Aと同じ種類のグラフィックタイプです。お客様の設計はグラフィックタイプモードで表示する必要場合、WEG010032A が100 x 32 dotsを表示するフォマットが選択できます。このシリーズの電源は 5 voltage、インタフェースは parallel 4/8 bit 6800 (SPIの選択もできます）。COBの有機ELはPCBボード付であるため、客先の設備に簡単に実装される利点があります。

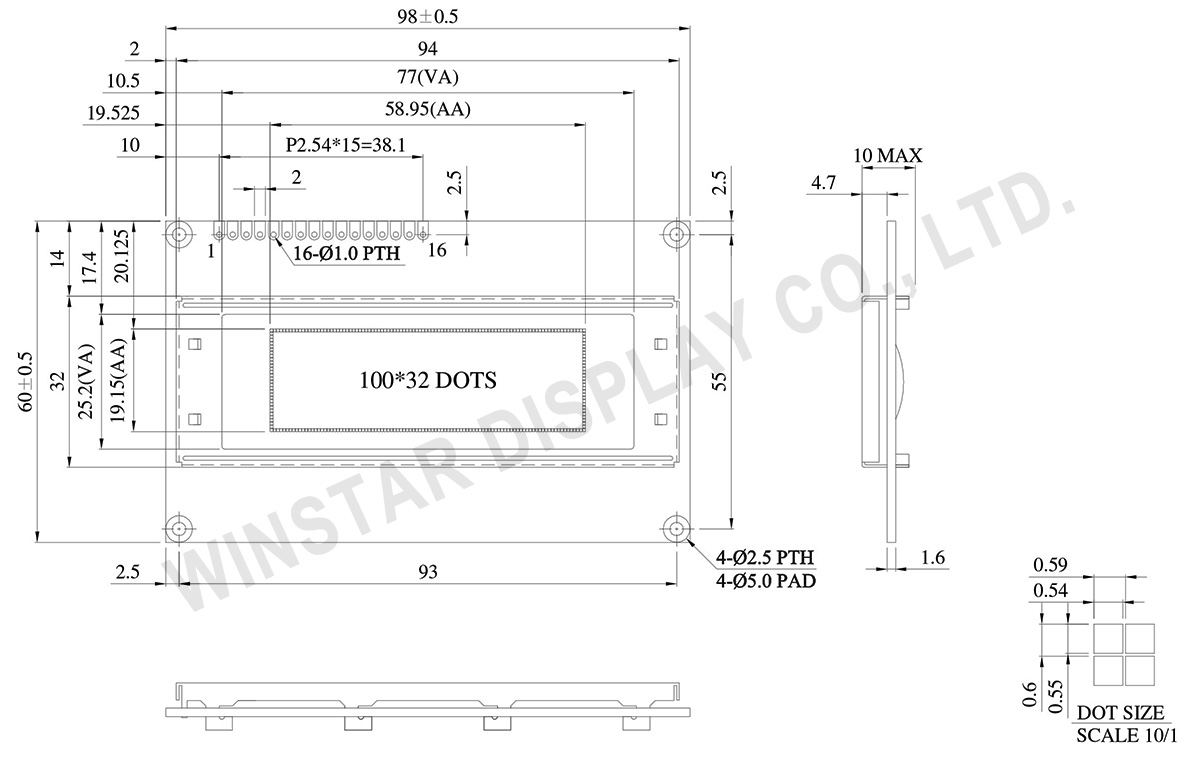

外形図

Data source ref: WEG010032ALPP5N00100

製品仕様

ピン功能定義

Pin No.	記号	Level	説明
1	VSS	0V	Ground
2	VDD	5.0V	Supply Voltage for logic
3	NC	－	－
4	RS	H/L	H: DATA, L: Instruction code
5	R/W	H/L	H: Read(Module→MPU) L: Write(MPU→Module)
6	E	H,H→L	Chip enable signal
7	DB0	H/L	Data bit 0
8	DB1	H/L	Data bit 1
9	DB2	H/L	Data bit 2
10	DB3	H/L	Data bit 3
11	DB4	H/L	Data bit 4
12	DB5	H/L	Data bit 5
13	DB6	H/L	Data bit 6
14	DB7	H/L	Data bit 7
15	CS1	－	Chip1 select input pin
16	CS2	－	Chip2 select input pin

規格説明

項目	仕様	単位
ドットマトリックス(解像度)	100×32 Dots	-
モジュールサイズ	98.0 × 60.0 × 10.0(MAX)	mm
表示エリア	77.0 × 25.2	mm
有効エリア	58.95 × 19.15	mm
ドットサイズ	0.54 × 0.55	mm
ドットピッチ	0.59 × 0.60	mm
パネルタイプ	OLED , モノクロ
駆動方法	1/16
IC	WS0010-TX
インターフェイス	6800 / 8080 / SPI
表示サイズ(対角線)	2.44 インチ

絶対最大定格

項目	記号	最小値	最大値	単位
操作温度	TOP	-40	+80	°C
保存温度	TST	-40	+85	°C
ロジック電源電圧	VDD-VSS	-0.3	5.3	V

電気特性

DC電気特性

項目	記号	条件	最小値	典型値	最大値	単位
ロジック電源電圧	VDD-VSS	－	4.8	5.0	5.3	V
入力電圧(High)	VIH	－	0.8xVDD	－	VDD	V
入力電圧(Low)	VIL	－	GND	－	0.2xVDD	V
出力電圧(High)	VOH	IOH=-0.5mA	0.8xVDD	－	VDD	V
出力電圧(Low)	VOL	IOL=0.5mA	GND	－	0.2xVDD	V
50% Check Board Operating Current	IDD	VDD=5V	－	60	90	mA
