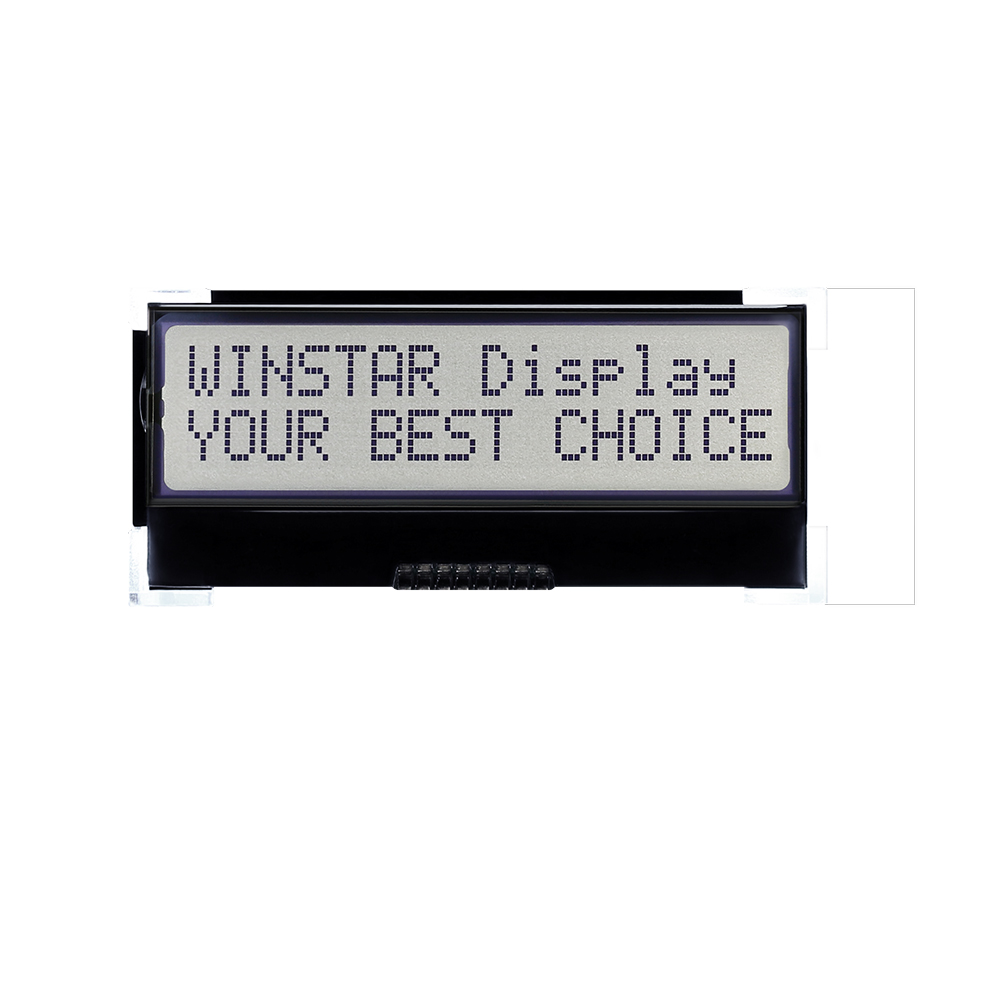

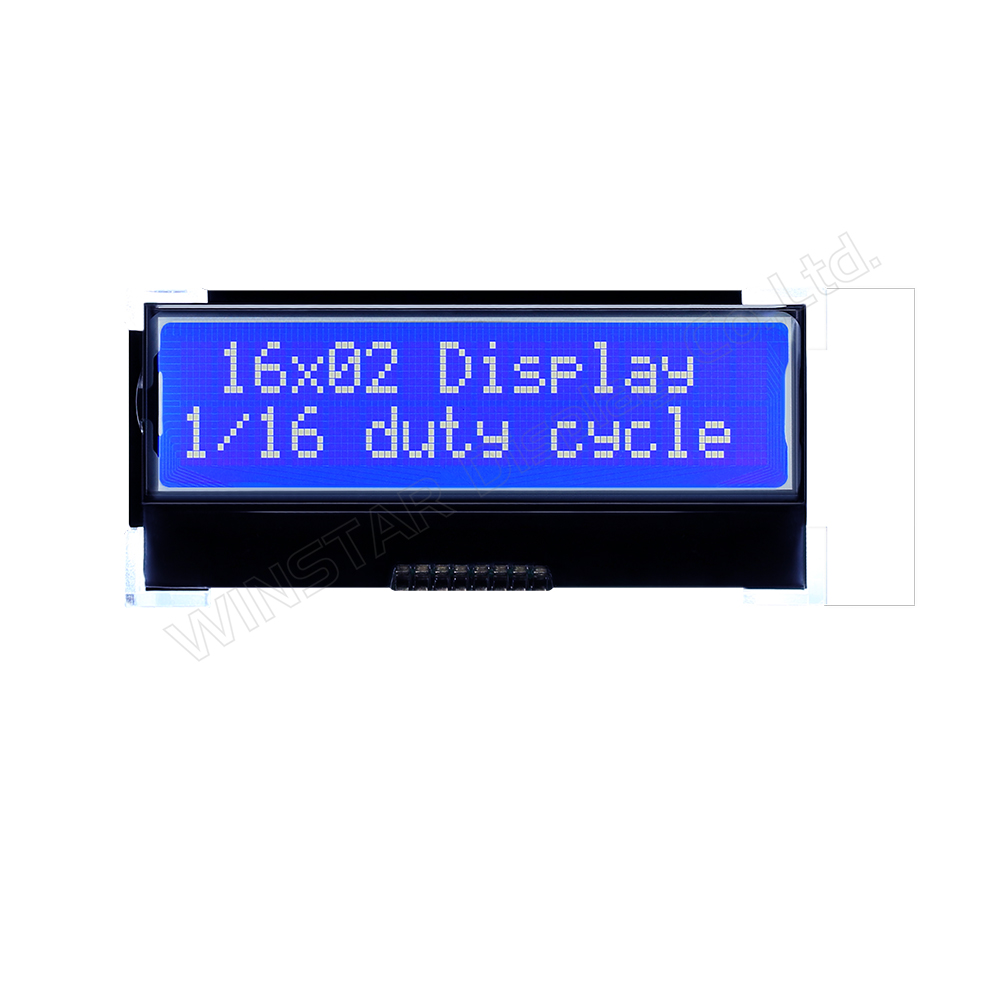

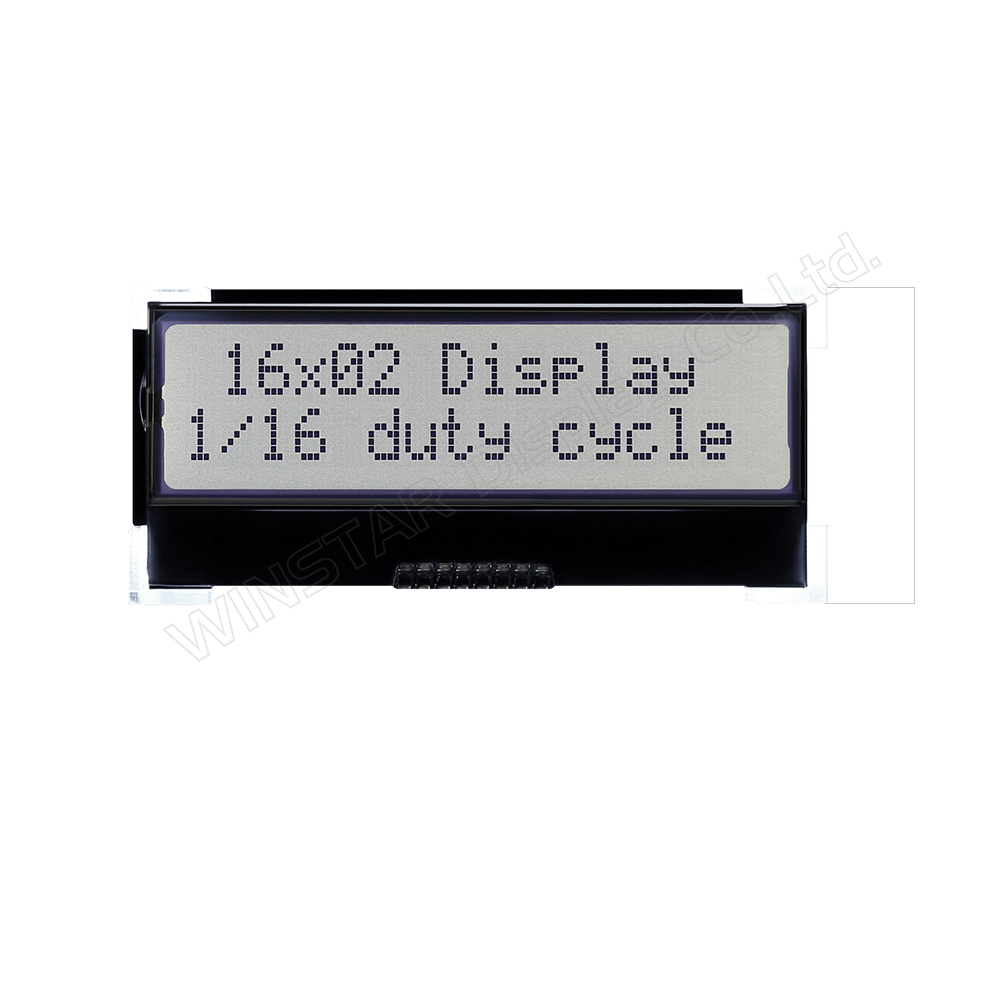

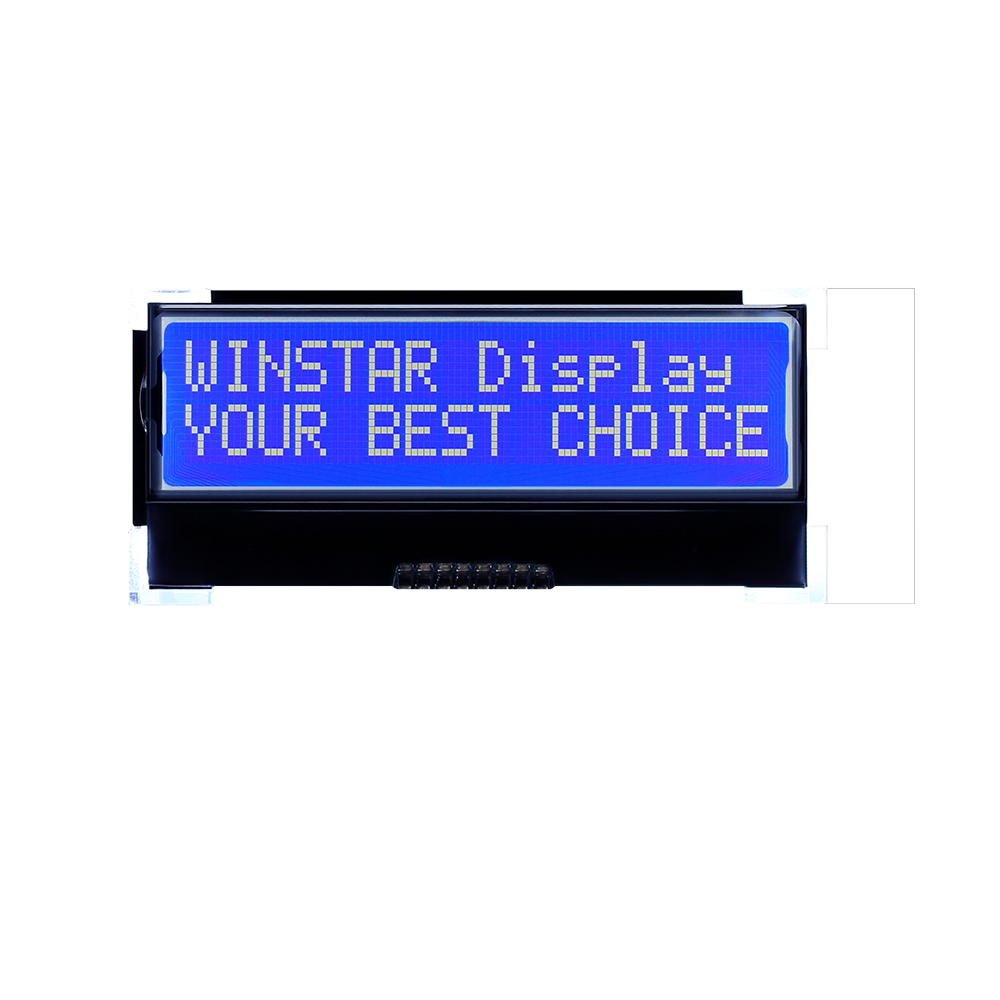

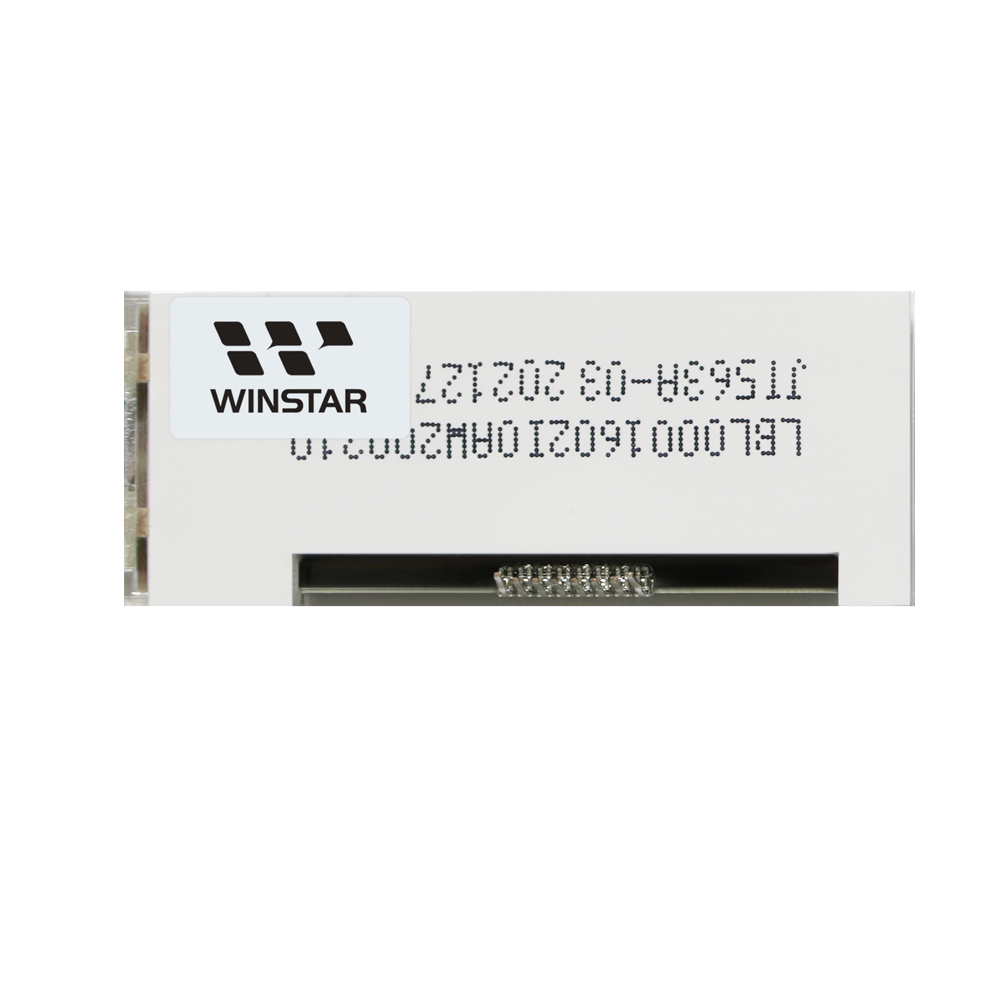

WO1602M は、16×2 モノクロ COG キャラクタ LCD モジュールです。ST7032Ai コントローラー IC を搭載し、I2C インターフェースに対応しています。COG（Chip-on-Glass）構造を採用したコンパクト設計で、実装スペースが限られた組み込み機器に適しています。
モジュール外形寸法は 51.2 × 20.7 × 6.3 mm、表示エリア（VA）は 40.0 × 10.0 mm、有効表示エリア（AA）は 38.0 × 7.98 mm です。ロジック電源（VDD）は 2.9 V～3.1 V に対応し、標準電圧は 3 V です。
動作温度範囲は -20℃～+70℃、保存温度範囲は -30℃～+80℃ です。計測機器、産業機器、携帯機器、各種組み込みシステムに適しています。
WO1602I のコントローラー IC の供給不足や納期長期化が発生した場合は、WO1602M を互換代替モデルとしてご利用いただけます。

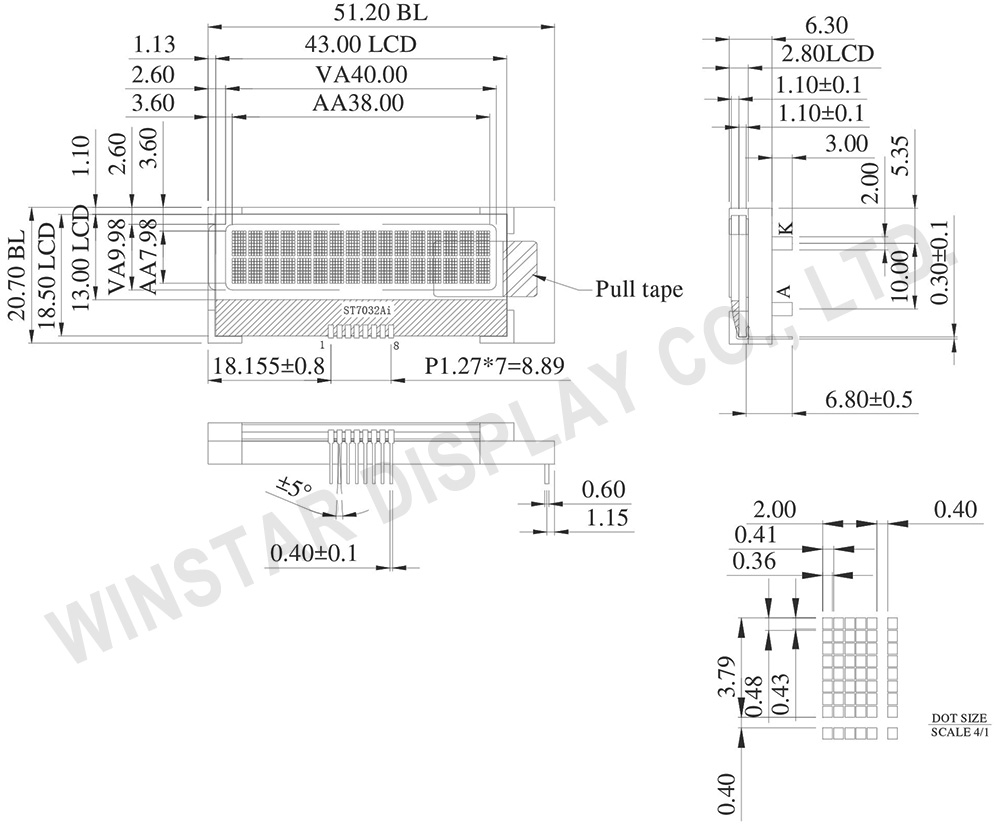

外形図
Data source ref: WO1602M-TFH-AT#
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| 表示文字数 | 16文字x2行 | － |
| モジュールサイズ | 51.2 x 20.7 x 6.3 | mm |
| 表示エリア | 40.0 x 10.0 | mm |
| 有効エリア | 38.0 x 7.98 | mm |
| ドットサイズ | 0.36 x 0.43 | mm |
| ドットピッチ | 0.41 x 0.48 | mm |
| 文字サイズ | 2.00 x 3.79 | mm |
| 文字ピッチ | 2.40 x 4.19 | mm |
| 駆動方式 | 1/16 , 1/5 Bias | |
| バックライトタイプ | LED | |
| IC | ST7032Ai | |
| インターフェイス | I2C | |
絶対最大定格
| 項目 | 記号 | 最小値 | 標準値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
| 入力電圧 | VIN | -0.3 | － | VDD+0.3 | V |
| 電源電圧 | VDD-VSS | -0.3 | － | +4.0 | V |
| LCD 驱动電圧 | VLCD | -0.3 | － | 7.0 | V |
電気特性
| 項目 | 記号 | 条件 | 最小値 | 標準値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| ロジック電源電圧 | VDD-VSS | － | 2.9 | 3.0 | 3.1 | V |
| LCD電源電圧 | VOP | Ta=-20℃ Ta=25℃ Ta=70℃ |
－ 4.3 － |
－ 4.5 － |
－ 4.7 － |
V V V |
| 高レベル入力電圧 | VIH | － | 0.7 VDD | － | VDD | V |
| 低レベル入力電圧 | VIL | － | VSS | － | 0.3VDD | V |
| 供給電流 (LED backlight is not included) | IDD | － | － | 0.16 | 1.0 | mA |
ピン功能定義
| Pin No. | 記号 | 説明 |
|---|---|---|
| 1 | VG | VG is the LCD driving voltage for segment circuits. VGO is the output of VG regulator. VGS is the feedback of VG regulator. VGI is the VG input of segment circuits. 1.6 ≤ VG < VDD2. |
| 2 | XV0 | XV0 is the LCD driving voltage for common circuits at positive frame. XV0OUT is the output of XV0 regulator. XV0S is the feedback of XV0 regulator. XV0I is the V0 input of common circuits. |
| 3 | V0 | V0 is the LCD driving voltage for common circuits at negative frame. V0OUT is the output of V0 regulator. V0S is the feedback of V0 regulator. V0I is the V0 input of common circuits. Be sure that: V0 ≥ VG > VM > VSS ≥ XV0 (under operation). |
| 4 | VDD | Power supply input. |
| 5 | VSS | Ground |
| 6 | SDA | Serial data input |
| 7 | SCL | Serial clock input |
| 8 | RST | Hardware reset input pin. When RSTB is “L”, internal initialization is executed and the internal registers will be initialized. |
