Écran TFT IPS 2,4 pouces 240x320 à haute luminosité (Mode portrait)

N° de modèle WF24LSYAJDNN0

►Dimension: 2.4 pouces
►Résolution d’écran: 240 x 320 points
►Vue préférentielle IPS
►Interface: MCU, SPI
►Contrôleur IC:ILI9341V
►Carte de contrôle : NON
►Luminosité (Cd/m²): 1000
►Holding frame with fixing points: NON
►Dalle tactile: NON

Description

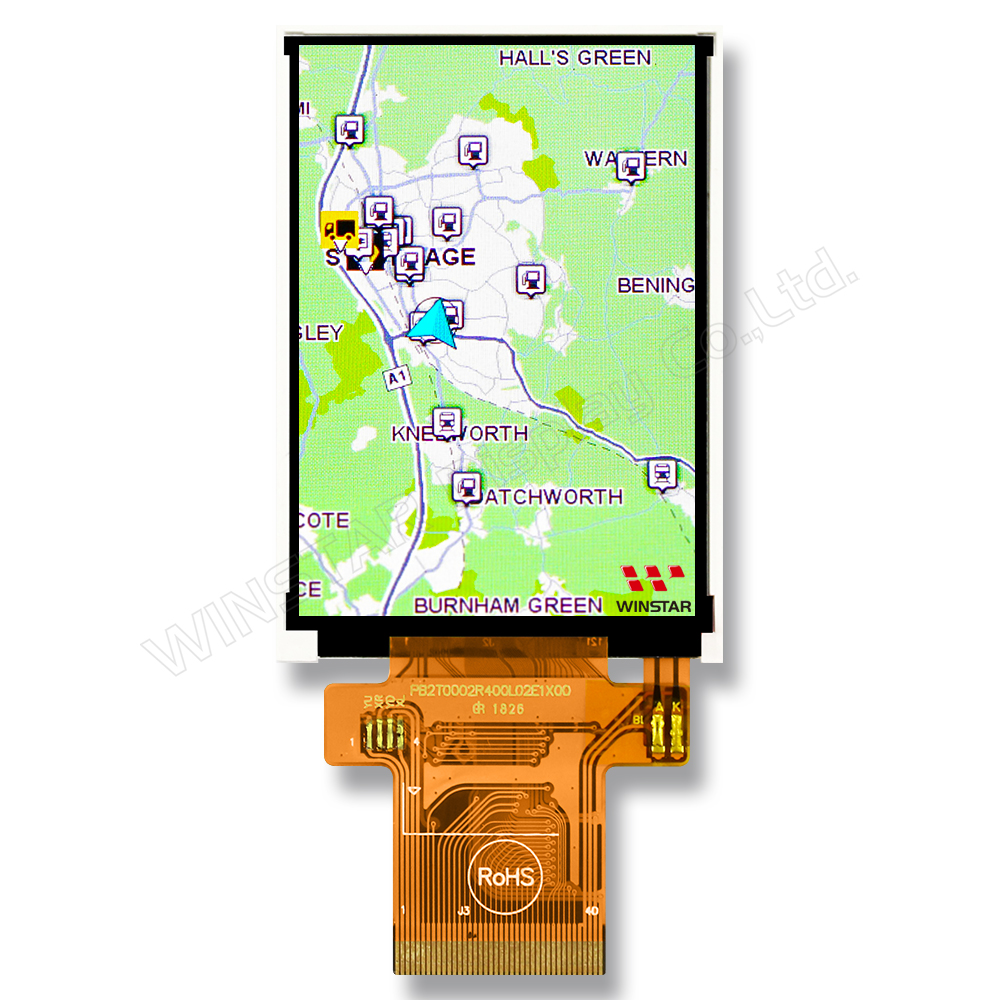

Le WF24LSYAJDNN0 est un module d'affichage IPS TFT vertical de 2,4 pouces avec une résolution de 240x320, offrant une luminosité de 1000 nits pour une lisibilité optimale en pleine lumière. Avec un angle de vision de 80° dans toutes les directions et un taux de contraste de 800:1, il assure des images vives et uniformes. Ce module prend en charge les interfaces MCU et SPI et intègre le circuit intégré ILI9341V largement utilisé, facilitant l'intégration dans divers systèmes. Sa large plage de température de fonctionnement et sa durée de vie LED supérieure à 30 000 heures en font une solution idéale pour les applications verticales telles que les dispositifs portables, les équipements médicaux et les panneaux de commande extérieurs.

DESSIN

2.4-inch 240x320 High Brightness IPS TFT Display (Portrait Mode) - WF24LSYAJDNN0

SPÉCIFICATIONS

Spécifications générales

Article Dimensions Unité
Diagonale 2.4 pouces
Matrice de points (Résolution) 240 × RGB × 320(TFT) points
Dimensions du module 42.72(W) × 60.26(H) × 2.8(D) mm
Zone active 36.72 × 48.96 mm
Pas des points 0.153 × 0.153 mm
Type de LCD TFT, Noir, Transmissif
CI pilote ILI9341V ou equivalent
Vue préférentielle 80/80/80/80
Rapport d'aspect Portrait
Type de rétroéclairage LED, Blanc
Dalle tactile Sans dalle tactile
Surface Reflets

Valeurs nominales maximales absolues

Article Symbole Valeur min Valeur type Valeur max Unité
Température de fonctionnement TOP -20 +70
Température de stockage TST -30 +80

Caractéristiques électroniques

Conditions de fonctionnement

Article Symbole Valeur min Valeur type Valeur max Unité
Supply Voltage For Analog VCI 2.5 3.3 V
Supply Voltage For Logic IOVCC 2.5 3.3 V
Supply Current For LCM ICC 6 9 mA


Conditions de fonctionnement des LED

Paramètre Symbole Valeur min Valeur type Valeur max Unité
Courant LED 40 mA
Tension LED VBL+ 10.8 11.6 12.4 V
Durée de vie LED 30,000 Hr

Fonction PIN sur l'interface

NO Symbole Fonction I/O
1 GND Ground P
2-6 NC No connection -
7 VCI High voltage power supply for analog circuit blocks
(2.5 ~ 3.3 V)
P
8 IOVCC Low voltage power supply for interface logic circuits
(2.5 ~ 3.3 V)
P
9 TE Tearing effect output pin to synchronize MPU to frame writing, activated by S/W command. When this pin is not activated, this pin is low.
If not used, open this pin.
O
10 CS Chip select signal. I
11 D/CX(SCL) (D/CX): This pin is used to select “Data or Command” in the parallel interface.
When DCX = 1, data is selected.
When DCX = 0, command is selected.
(SCL): This pin is used as the serial interface clock in 3-wire
9-bit/4-wire 8-bit serial data interface.
If not used, this pin should be connected to IOVCC or GND.
I
12 WR(SPI_D/C) (WRX) - 8080-Ⅰ/8080-Ⅱ system: Serves as a write signal and writes data at the rising edge.
(D/CX) - 4-line system: Serves as the selector of command or parameter.
Fix to IOVCC level when not in use.
I
13 RD 8080-Ⅰ/8080-Ⅱ system (RDX): Serves as a read signal and MCU read data at the rising edge.
Fix to IOVCC level when not in use.
I
14-29 DB0~DB15 18-bit parallel bi-directional data bus for MCU system.
Fix to GND level when not in use.
I/O
30 RESET This signal will reset the device and must be applied to properly initialize the chip.
Signal is active low.
I
31 IM0 Select the MCU interface mode
IM2 IM1 IM0 MCU-Interface Mode DB Pin in use
Register/Content GRAM
0 0 0 80 MCU 8-bit bus
interface I
D[7:0] D[7:0]
0 0 1 80 MCU 16-bit bus
interface I
D[7:0] D[15:0]
0 1 0 80 MCU 9-bit bus
interface I
D[7:0] D[8:0]
0 1 1 80 MCU 18-bit bus
interface I
D[7:0] D[17:0]
1 0 1 3-wire 9-bit data serial
interface I
SDA: In/OUT
1 1 0 4-wire 8-bit data serial
interface I
SDA: In/OUT
MPU Parallel interface bus and serial interface select
If use RGB Interface must select serial interface.
* : Fix this pin at IOVCC or GND.
I
32 IM1
33 IM2
34 DB16 18-bit parallel bi-directional data bus for MCU system and RGB
interface mode
Fix to GND level when not in use.
I/O
35 DB17
36 VLED- Cathode of LED backlight. P
37 VLED- Cathode of LED backlight. P
38 VLED+ Anode of LED backlight. P
39 SDA SDA : Serial in/out signal.
The data is applied on the rising edge of the SCL signal.
If not used, fix this pin at IOVCC or GND.
I/O
40 NC Not used, open this pin N
