N° de modèle WF70D3TIFGDHGV
►Dimension 7 pouces
►Résolution d’écran: 800x480 pixels
►Vue préférentielle 12h
►Interface: HDMI(only for DVI)
►Contrôleur IC: TFP401
►Carte de contrôle: Yes
►Luminosité (Cd/m²): 350
►Cadre de maintien avec points de fixation: NON
►Dalle tactile: Avec dalle tactile capacitive (PCAP)
►Nombre de points tactiles : 1 / 2 / en option
►Température d’utilisation: -20~70℃
WF70D3TIFGDHGV est un écran TFT LCD HDMI 7 pouces avec une résolution de 800×480 et un panneau tactile capacitif projeté (PCAP). Le module prend en charge l’entrée de signal HDMI (DVI uniquement) et intègre une carte de contrôle pour simplifier l’intégration système.
L’écran comprend un connecteur GPIO 40 broches et une interface USB pour le panneau tactile capacitif. Ce modèle utilise un contrôleur TFP401 pour la conversion du signal HDMI et fonctionne avec une alimentation typique de 5V.
Le panneau tactile capacitif est piloté par le contrôleur ILI2130 et prend en charge une interface USB. L’écran dispose d’une surface anti-reflet, d’une direction de vision à 12 heures et d’une inversion des niveaux de gris à 6 heures.
Remarque : le connecteur HDMI optionnel (P/N: WWHDMI-00#) et le câble USB (P/N: OTP1XXXXXXXXXXXX0155) sont disponibles pour la connexion et ne sont pas inclus par défaut.
Part No. WWHDMI-00# (Composant optionnel)
▪ Prend en charge le connecteur HDMI (signal DVI uniquement) pour le module TFT et Raspberry Pi.
| Article | Dimensions | Unité |
|---|---|---|
| Dimension | 7.0 | pouce |
| Matrice de points | 800 × RGB × 480(TFT) | points |

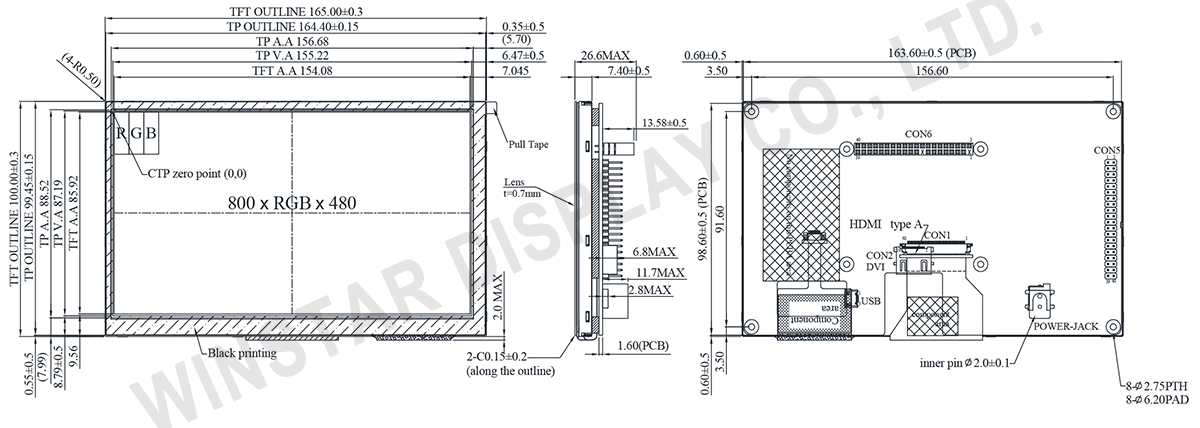

| Dimensions du module | 165.0(W) × 100(H) × 26.6(D) | mm |
| Zone active | 154.08 × 85.92 | mm |
| Pas des points | 0.1926 × 0.179 | mm |
| Type de LCD | TFT, Blanc, Transmissif | |
| Vue préférentielle | 12 o'clock | |
| Inversion de sens de l'échelle de gris | 6 o'clock | |
| Rapport d'aspect | 16:9 | |
| Contrôleur IC | TFP401 ou équivalent | |
| Type de rétroéclairage | LED, Blanc | |
| Interface TFT | Support HDMI Connector (Only DVI Signal) | |
| CTP IC | ILI2130 ou équivalent | |
| Interface CTP | USB | |
| Version du FW CTP | 0x07.0x00.0x00.0x00.0x65.0x90.0x00.0x01 | |
| Résolution CTP | 16384*16384 | |
| Dalle tactile | Avec dalle tactile capacitive (PCAP) | |
| Surface | Reflets | |
| Article | Symbole | Valeur min | Valeur type | Valeur max | Unité |
|---|---|---|---|---|---|
| Température de fonctionnement | TOP | -20 | － | +70 | ℃ |
| Température de stockage | TST | -30 | － | +80 | ℃ |
| Article | Symbole | Valeur min | Valeur type | Valeur max | Unité |
|---|---|---|---|---|---|
| Supply Voltage For LCM | VDD | 4.9 | 5 | 5.1 | V |
| Supply Current For LCM | IDD | － | 900 | 1350 | mA |
| LED Life Time | － | 50,000 | － | － | Hr |
| Pin | Symbole | Fonction |
|---|---|---|
| 1 | NC | No connection |
| 2 | 5V | Raspberry Pi:Power 5V |
| 3 | GPIO02 | Raspberry Pi:GPIO02 |
| 4 | 5V | Raspberry Pi:Power 5V |
| 5 | GPIO03 | Raspberry Pi:GPIO03 |
| 6 | GND | Raspberry Pi:GND |
| 7 | GPIO04 | Raspberry Pi:GPIO04 |
| 8 | GPIO14 | Raspberry Pi:GPIO14 |
| 9 | GND | Raspberry Pi:GND |
| 10 | GPIO15 | Raspberry Pi:GPIO15 |
| 11 | GPIO17 | Raspberry Pi:GPIO17 |
| 12 | GPIO18 | Raspberry Pi:GPIO18 (Backlight Enable) |
| 13 | GPIO27 | Raspberry Pi:GPIO27 |
| 14 | GND | Raspberry Pi:GND |
| 15 | GPIO22 | Raspberry Pi:GPIO22 |
| 16 | GPIO23 | Raspberry Pi:GPIO23 |
| 17 | NC | No connection |
| 18 | GPIO24 | Raspberry Pi:GPIO24 |
| 19 | GPIO10 | Raspberry Pi:GPIO10 |
| 20 | GND | Raspberry Pi:GND |
| 21 | GPIO09 | Raspberry Pi:GPIO09 |
| 22 | GPIO25 | Raspberry Pi:GPIO25 |
| 23 | GPIO11 | Raspberry Pi:GPIO11 |
| 24 | GPIO08 | Raspberry Pi:GPIO08 |
| 25 | GND | Raspberry Pi:GND |
| 26 | GPIO07 | Raspberry Pi:GPIO07 |
| 27 | ID_SD | Raspberry Pi:ID_SD |
| 28 | ID_SC | Raspberry Pi:ID_SC |
| 29 | GPIO05 | Raspberry Pi:GPIO05 |
| 30 | GND | Raspberry Pi:GND |
| 31 | GPIO06 | Raspberry Pi:GPIO06 |
| 32 | GPIO12 | Raspberry Pi:GPIO12 |
| 33 | GPIO13 | Raspberry Pi:GPIO13 |
| 34 | GND | Raspberry Pi:GND |
| 35 | GPIO19 | Raspberry Pi:GPIO19 |
| 36 | GPIO16 | Raspberry Pi:GPIO16 |
| 37 | GPIO26 | Raspberry Pi:GPIO26 |
| 38 | GPIO20 | Raspberry Pi:GPIO20 |
| 39 | GND | Raspberry Pi:GND |
| 40 | GPIO21 | Raspberry Pi:GPIO21 |
| Pin | Symbole | Fonction |
|---|---|---|
| 1 | 3.3V | TFT Module Power limit can only output 3.3V,100mA |
| 2 | 5V | Raspberry Pi:Power 5V |
| 3 | GPIO02 | Raspberry Pi:GPIO02 |
| 4 | 5V | Raspberry Pi:Power 5V |
| 5 | GPIO03 | Raspberry Pi:GPIO03 |
| 6 | GND | Raspberry Pi:GND |
| 7 | GPIO04 | Raspberry Pi:GPIO04 |
| 8 | GPIO14 | Raspberry Pi:GPIO14 |
| 9 | GND | Raspberry Pi:GND |
| 10 | GPIO15 | Raspberry Pi:GPIO15 |
| 11 | GPIO17 | Raspberry Pi:GPIO17 |
| 12 | GPIO18 | Raspberry Pi:GPIO18 (Backlight Enable) |
| 13 | GPIO27 | Raspberry Pi:GPIO27 |
| 14 | GND | Raspberry Pi:GND |
| 15 | GPIO22 | Raspberry Pi:GPIO22 |
| 16 | GPIO23 | Raspberry Pi:GPIO23 |
| 17 | 3.3V | TFT Module Power limit can only output 3.3V,100mA |
| 18 | GPIO24 | Raspberry Pi:GPIO24 |
| 19 | GPIO10 | Raspberry Pi:GPIO10 |
| 20 | GND | Raspberry Pi:GND |
| 21 | GPIO09 | Raspberry Pi:GPIO09 |
| 22 | GPIO25 | Raspberry Pi:GPIO25 |
| 23 | GPIO11 | Raspberry Pi:GPIO11 |
| 24 | GPIO08 | Raspberry Pi:GPIO08 |
| 25 | GND | Raspberry Pi:GND |
| 26 | GPIO07 | Raspberry Pi:GPIO07 |
| 27 | ID_SD | Raspberry Pi:ID_SD |
| 28 | ID_SC | Raspberry Pi:ID_SC |
| 29 | GPIO05 | Raspberry Pi:GPIO05 |
| 30 | GND | Raspberry Pi:GND |
| 31 | GPIO06 | Raspberry Pi:GPIO06 |
| 32 | GPIO12 | Raspberry Pi:GPIO12 |
| 33 | GPIO13 | Raspberry Pi:GPIO13 |
| 34 | GND | Raspberry Pi:GND |
| 35 | GPIO19 | Raspberry Pi:GPIO19 |
| 36 | GPIO16 | Raspberry Pi:GPIO16 |
| 37 | GPIO26 | Raspberry Pi:GPIO26 |
| 38 | GPIO20 | Raspberry Pi:GPIO20 |
| 39 | GND | Raspberry Pi:GND |
| 40 | GPIO21 | Raspberry Pi:GPIO21 |
| Pin No. | Symbol | I/O | Fonction |
|---|---|---|---|
| 1 | Rx2+ | I | Channel-2 positive receiver input; low-voltage signal differential- input pair. |
| 2 | GND | P | Ground |
| 3 | Rx2- | I | Channel-2 negative receiver input; low-voltage signal differential- input pair. |
| 4 | Rx1+ | I | Channel-1 positive receiver input; low-voltage signal differential- input pair. |
| 5 | GND | P | Ground |
| 6 | Rx1- | I | Channel-1 negative receiver input; low-voltage signal differential- input pair. |
| 7 | Rx0+ | I | Channel-0 positive receiver input; low-voltage signal differential- input pair. |
| 8 | GND | P | Ground |
| 9 | Rx0- | I | Channel-0 negative receiver input; low-voltage signal differential- input pair. |
| 10 | RxC+ | I | Clock positive receiver input; low-voltage signal differential- input pair. |
| 11 | GND | P | Ground |
| 12 | RxC- | I | Clock negative receiver input; low-voltage signal differential- input pair. |
| 13-14 | NC | - | No connection |
| 15 | SCL | I/O | DDC(Data Display Channel) Clock |
| 16 | SDA | I/O | DDC(Data Display Channel) Data |
| 17 | GND | P | Ground |
| 18 | 5V | P | Power Supply |
| 19 | Detect | I/O | Hot plug detect |
| Pin No. | Symbole | I/O | Fonction |
|---|---|---|---|
| 1 | 5V | P | Power Supply |
| 2 | D- | I/O | USB Data - |
| 3 | D+ | I/O | USB Data + |
| 4 | NC | - | No connection |
| 5 | GND | P | Ground |
| Pin No. | Symbole | I/O | Fonction |
|---|---|---|---|
| 1 | 5V | P | Power Supply (5V) |
| 2 | GND | P | Ground |
| 3 | NC | No connection |
