WL0F00101000JGDAESA02 est un écran TFT intelligent de 10,1 pouces de la série RS485, conçu pour fonctionner comme un appareil esclave qui communique avec un appareil maître via des commandes RS485 pour afficher du contenu et retourner des données d'événements tactiles via le protocole Modbus.

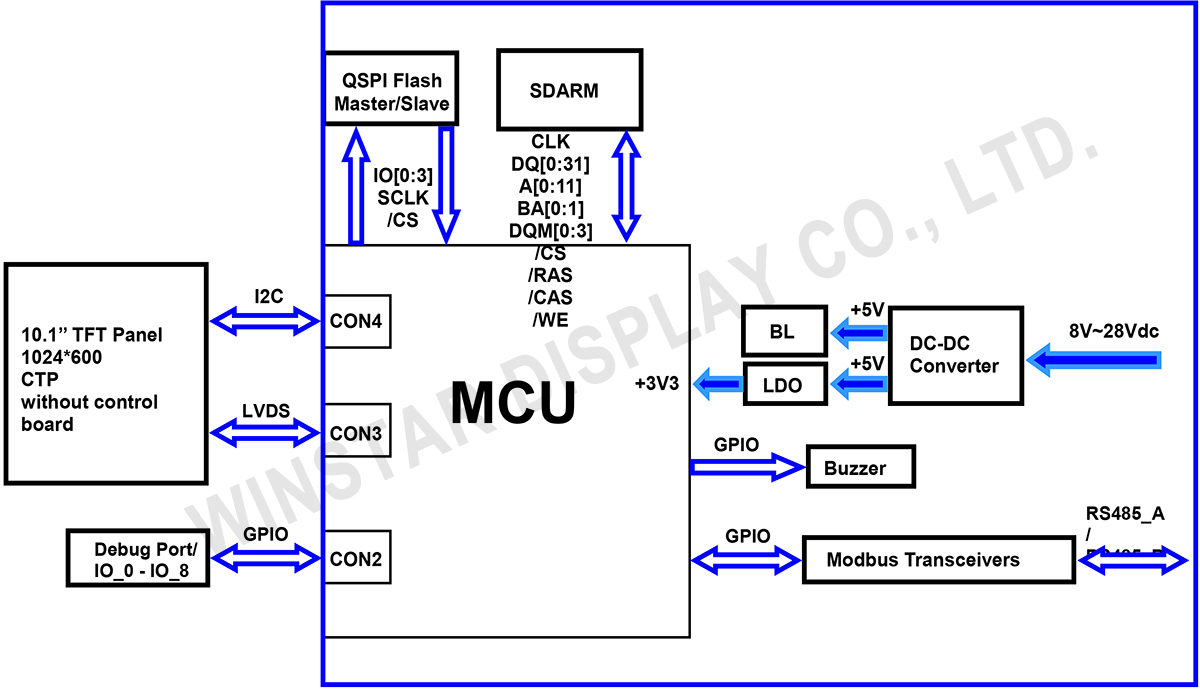

Le modèle WL0F00101000JGDAESA02 est équipé d'un module TFT standard de 10,1 pouces WF101JTYAHLNB0 et d'une carte PCBA à 4 couches avec un firmware intégré, développé par l'équipe R&D de WINSTAR. Cet écran intelligent TFT de 10,1 pouces de la série RS485 est un produit facile à utiliser qui permet aux clients de créer leur propre interface utilisateur sans avoir à écrire une seule ligne de code, de manière rentable. Cet écran intelligent de 10,1 pouces peut fonctionner avec un ordinateur et un dongle USB2RS-485 ou même avec une plateforme MCU comme hôte.

Fonctionnalités principales

• Entrée d'alimentation +12V avec une plage dynamique de 8V à 28V, la consommation d'énergie est d'environ 6 watts.
• Autotest au démarrage et écran Splash.
• Interface de communication RS485, supporte le protocole Modbus.
• Mémoire flash intégrée de 32 Mo pour stocker les polices et les données du dictionnaire d'objets.
• Supporte les écrans tactiles capacitifs projetés (PCAP).
• Buzzer intégré.
• Supporte les configurations Multi-maître.
• Support des broches GPIO.
• Créez l'interface utilisateur sans écrire une ligne de code grâce au WINSTAR GUI Builder ! (►Lien vers le Guide d'utilisation de GUI Builder)
• Fonctionnalités étendues de gestion de la mémoire, incluant :
  • Maximum de 255 objets par page (contre 64 objets dans la version 16 Mo).
  • Maximum de 1000 objets au total (contre 500 dans la version 16 Mo).
  • Jusqu'à 64 pages (contre 30 pages dans la version 16 Mo).
  • Support de l'allocation dynamique de mémoire pour améliorer la gestion du stockage flash.

Le logiciel GUI Builder de WINSTAR, une application exclusivement Windows, permet aux clients de concevoir et de simuler leur interface graphique avant le déploiement, en utilisant des widgets par glisser-déposer pour une expérience WYSIWYG (ce que vous voyez est ce que vous obtenez). L'application Smart Display combine trois modèles d'application en un seul pendant le POST (Power-On Self Test), permettant aux utilisateurs de choisir l'application souhaitée en maintenant le bouton enfoncé pendant 3 secondes lors du premier démarrage. Les trois modèles disponibles sont destinés aux applications industrielles, véhiculaires et médicales. Pour plus de personnalisation, les utilisateurs peuvent passer d'un modèle à l'autre en utilisant le GUI Builder.

Essayez avant d'acheter ! Contactez-nous pour télécharger l'application WINSTAR GUI Builder.

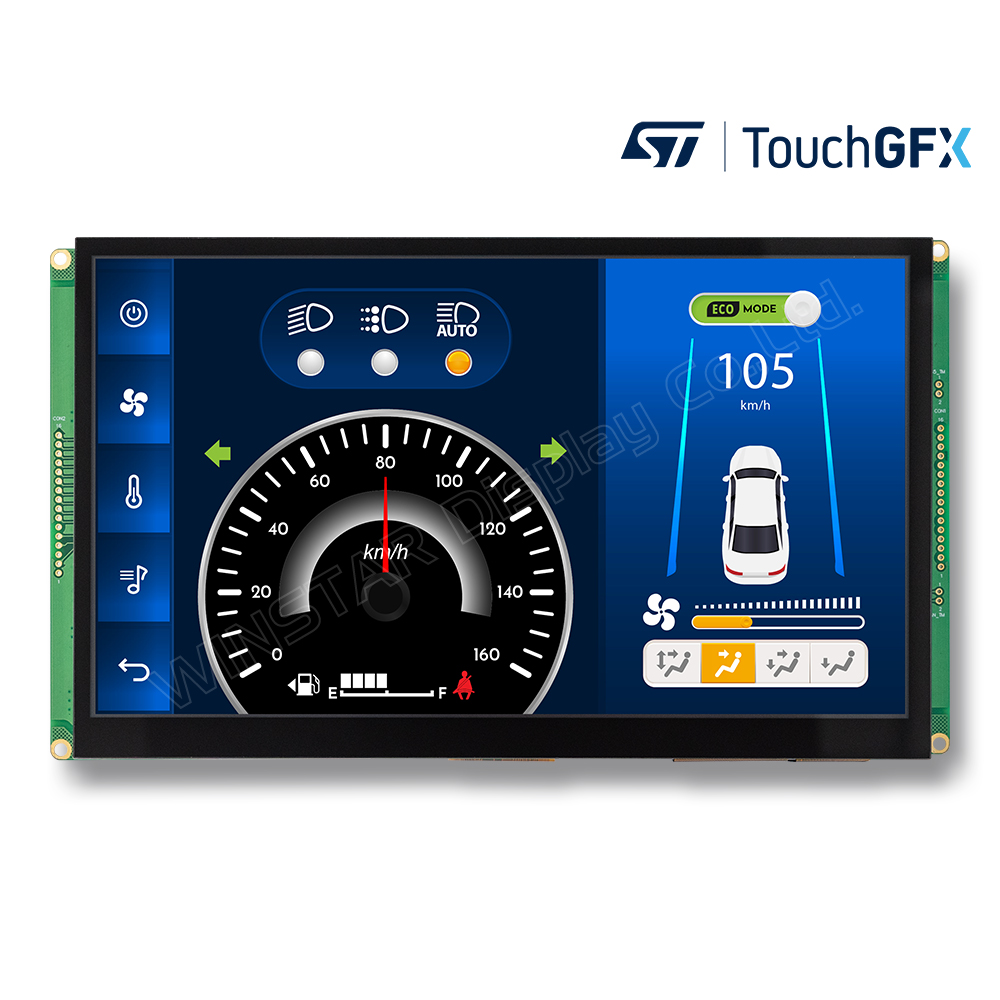

Les produits Smart Display sont conçus avec le contrôleur STMicroelectronics (ST) qui prend en charge les outils de développement ST comme TouchGFX et STM32CubeIDE. Vous pouvez également utiliser les outils ST pour concevoir des modules WINSTAR Smart Display en plus du générateur d’interface GUI.

• TouchGFX: Cadre logiciel graphique gratuit avancé optimisé pour les microcontrôleurs STM32.
• STM32CubeIDE: Plateforme de développement C/C++ avancée avec configuration périphérique, création de code, compilation de code et fonctionnalités de débogage pour microcontrôleurs et microprocesseurs STM32.
• STM32CubeMX: Outil graphique qui permet la configuration très facile des microcontrôleurs STM32, et de la création du code d’initialisation C correspondant pour le noyau Arm® Cortex®-M ou une arborescence des périphériques Linux® partiel pour le noyau Arm® Cortex®-A, avec un processus étape par étape.
• STM32CubeProg: Outil logiciel multi-OS tout-en-un pour la programmation des produits STM32. Il fournit un environnement facile à utiliser et efficace permettant la lecture, l’écriture et la vérification de la mémoire du périphérique avec l’interface de débogage (JTAG et SWD) et l’interface de démarrage (UART, USB DFU, I2C, SPI et CAN).

Si vous avez acheté un écran intelligent WINSTAR et souhaitez le développer avec TouchGFX, veuillez nous contacter via notre site web pour obtenir le code initial.

Nous fournissons également un ensemble de démonstration avec tous les accessoires nécessaires pour réaliser votre conception GUI sur les écrans.
