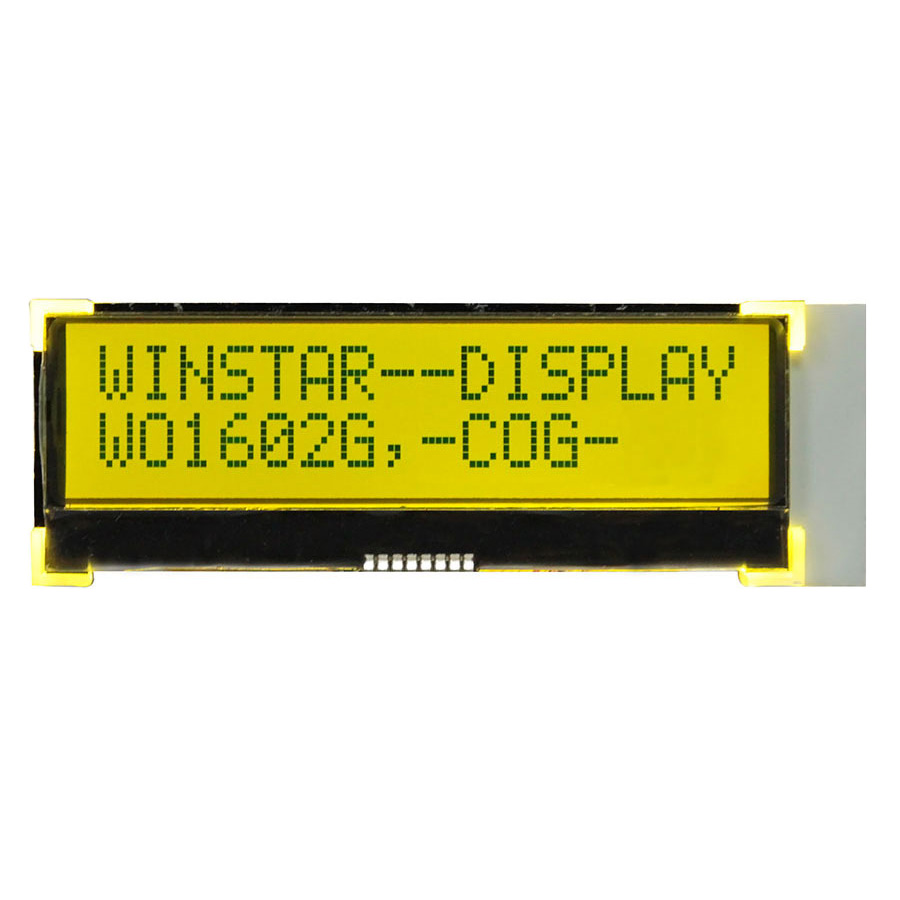

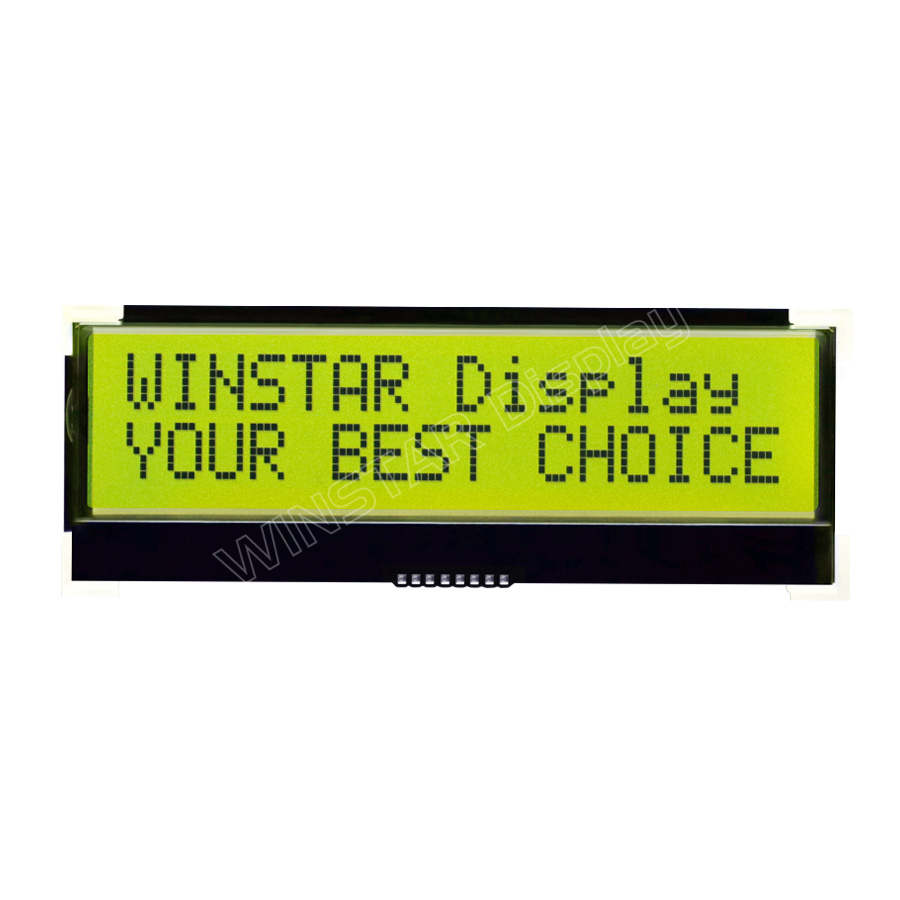

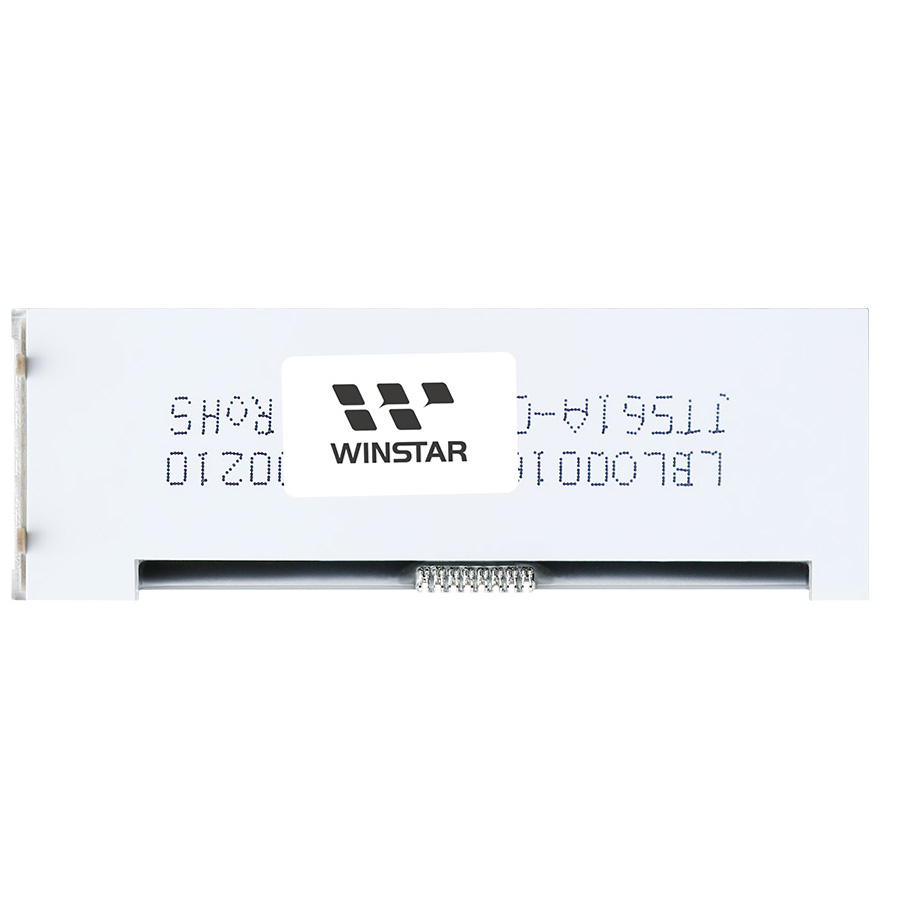

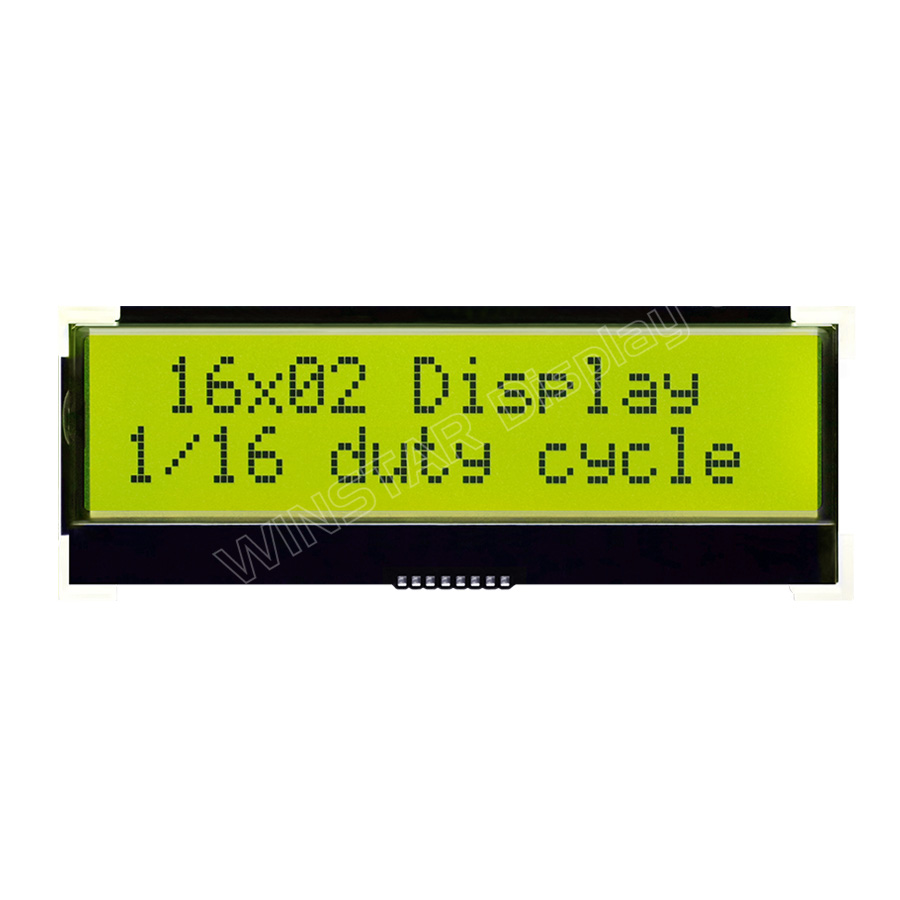

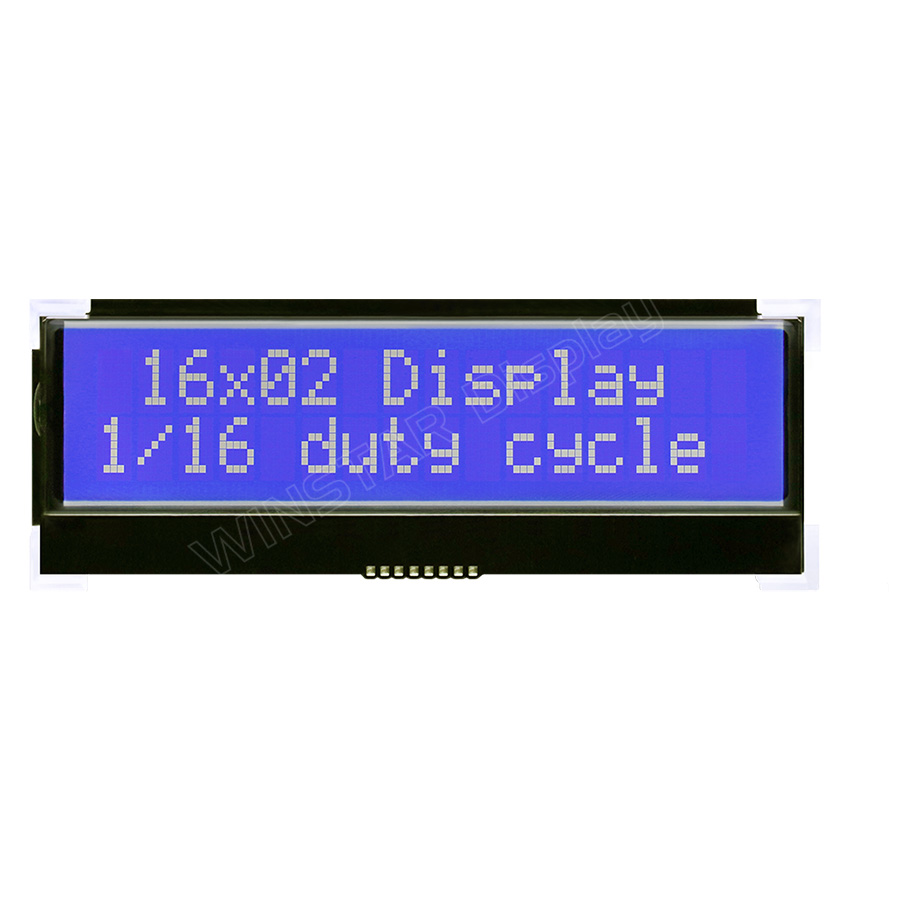

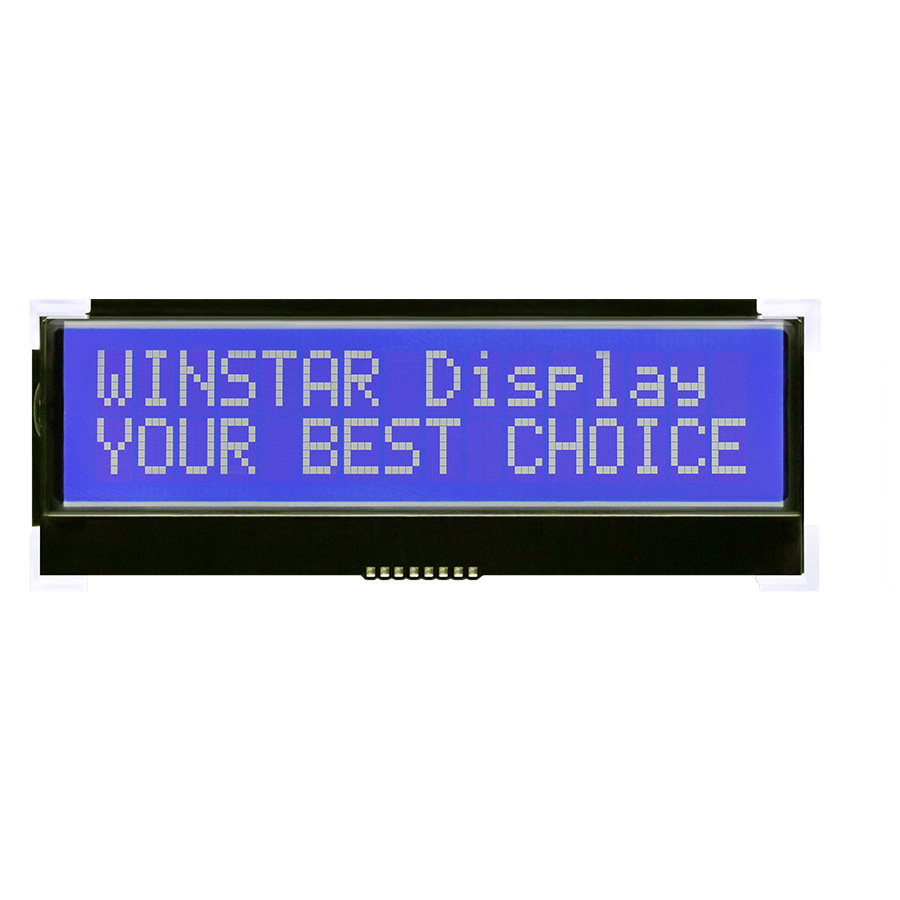

Módulo LCD I2C 16x2

Modelo Nº WO1602G

►COG LCD
►Tipo : Alfanumérico
►Estructura : COG
►Tamaño : 2.26 pulgada
►16 caracteres x 2 líneas
►5×8 puntos incluye cursor
►IC: ST7032
►Fuente de alimentación de 3V/5V
►1/16 duty cycle
►Interfaz I2C
►Modulo I2C LCD, Modulo I2C para LCD

FICHA TÉCNICA

CÓDIGO DEMO

AÑADIR A PREGUNTA

PREV. VOLVER A LA LISTA SIGUIENTE

Descripción

WO1602G es un módulo LCD alfanumérico COG 16×2 con interfaz I2C y controlador ST7032i integrado. La estructura COG (Chip-on-Glass) permite un diseño compacto, ideal para sistemas embebidos con espacio de instalación limitado.

El módulo tiene unas dimensiones de 74,2 × 25,2 mm, con un área de visualización de 61,0 × 15,1 mm y un área activa de 56,2 × 11,5 mm. La tensión de alimentación lógica (VDD) está disponible en versiones de 3 V y 5 V. El módulo funciona con un ciclo de trabajo de 1/16 y un bias de 1/5.

Este módulo LCD funciona en un rango de temperatura de -20℃ a +70℃ y puede almacenarse entre -30℃ y +80℃. La serie WO1602G está disponible con diferentes opciones de retroiluminación LED.

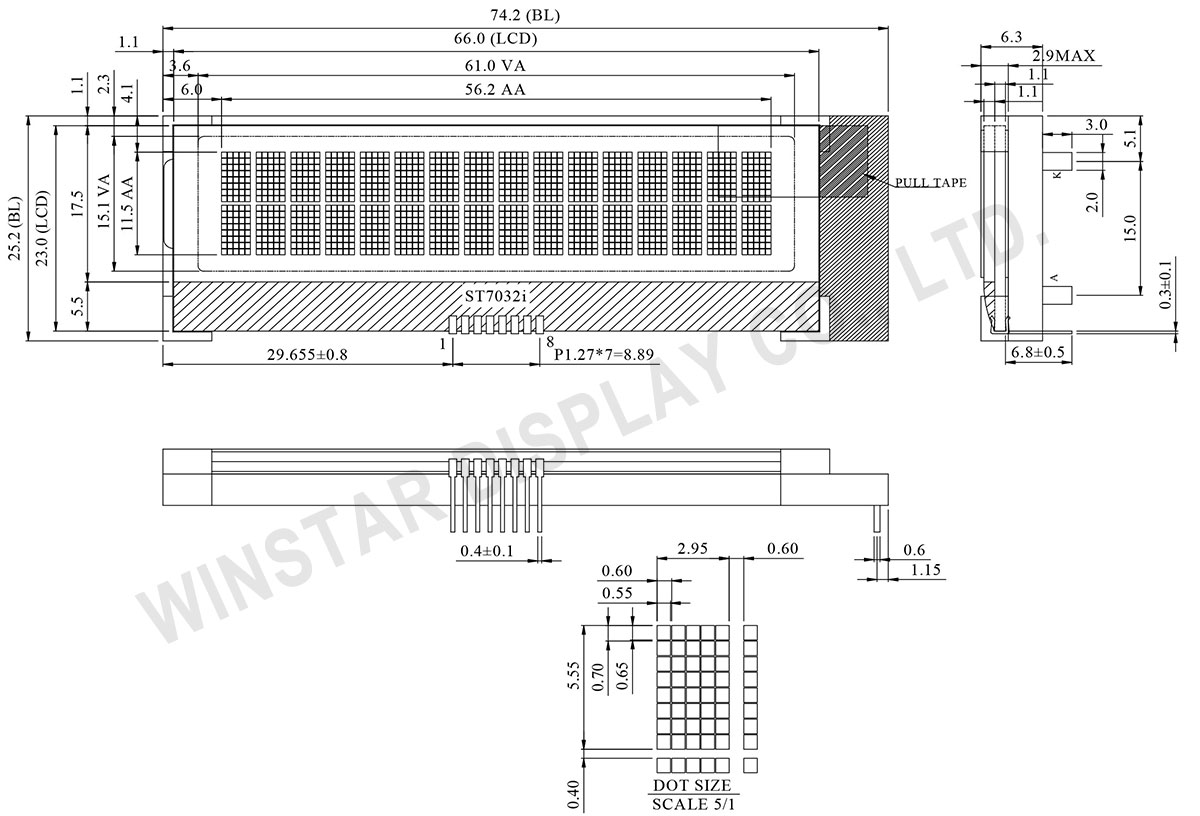

DIBUJO

I2C LCD Display Module, I2C Display, I2C LCD 16x2, I2C LCD Module - WO1602G Display 16x2 I2C

Data source ref: WO1602G-TFH-AT#

ESPECIFICACIONES

Datos mecánicos

Elemento	Valor estándar	Unidad
Formato de presentación	16 caracteres × 2 líneas	－
Dimensión del módulo	74.2 × 25.2 × 6.3	mm
Área de visualización	61.0 × 15.1	mm
zona activa	56.2 × 11.5	mm
Tamaño del punto	0.55 × 0.65	mm
Distancia entre puntos	0.60 × 0.70	mm
Tamaño de los caracteres	2.95 × 5.55	mm
Character pitch	3.55 × 5.95	mm
Duty	1/16 , 1/5 Bias
Tipo de retroiluminación	LED
IC	ST7032i
Interfaz	I2C

Valores nominales máximos absolutos

Elemento	Símbolo	Valor mín.	Valor típico	Valor máx.	Unidad
Temperatura de funcionamiento	TOP	-20	－	+70	℃
Temperatura de almacenamiento	TST	-30	－	+80	℃
Input Voltage	VIN	-0.3	－	VDD+0.3	V
Power Supply Voltage	VDD-VSS	-0.3	－	+6.0	V
LCD Driver Voltage	VLCD	7.0-VSS	－	-0.3+VSS	V

Características electrónicas

Elemento	Símbolo	Condición	Valor mín.	Valor típico	Valor máx.	Unidad
Supply Voltage For Logic	VDD-VSS	－	3	3.3	5 (bon=1 max=3.5V)	V
Supply Voltage For LCD	VLCD	Ta=-20℃ Ta=25℃ Ta=70℃	－－－	－ 4.5 －	－－－	V V V
Input High Volt.	VIH	－	0.7 VDD	－	VDD	V
Input Low Volt.	VIL	－	－	－	0.2 VDD	V
Output High Volt.	VOH	－	0.8 VDD	－	VDD	V
Output Low Volt.	VOL	－	－	－	0.2VDD	V
Supply Current (Does not include LED backlight)	IDD	－	－	0.19		mA

Función interfaz Pin

Pin No.	Símbolo	Level	Función
1	VOUT		DC/DC voltage converter. Connect a capacitor between this terminal and VIN when the built-in booster is used.
2	CAP1N		For voltage booster circuit(VDD-VSS) External capacitor about 0.1u~4.7uf
3	CAP1P
4	VDD	3.0/5.0V	Power supply
5	VSS		GND
6	SDA		(In I2C interface DB7 (SDA) is input data. SDA and SCL must connect to I2C bus (I2C bus is to connect a resister between SDA/SCL and the power of I2C bus ).
7	SCL		(In I2C interface DB6 (SCL) is clock input. SDA and SCL must connect to I2C bus (I2C bus is to connect a resister between SDA/SCL and the power of I2C bus ).
8	RST		RESET (Low active)
