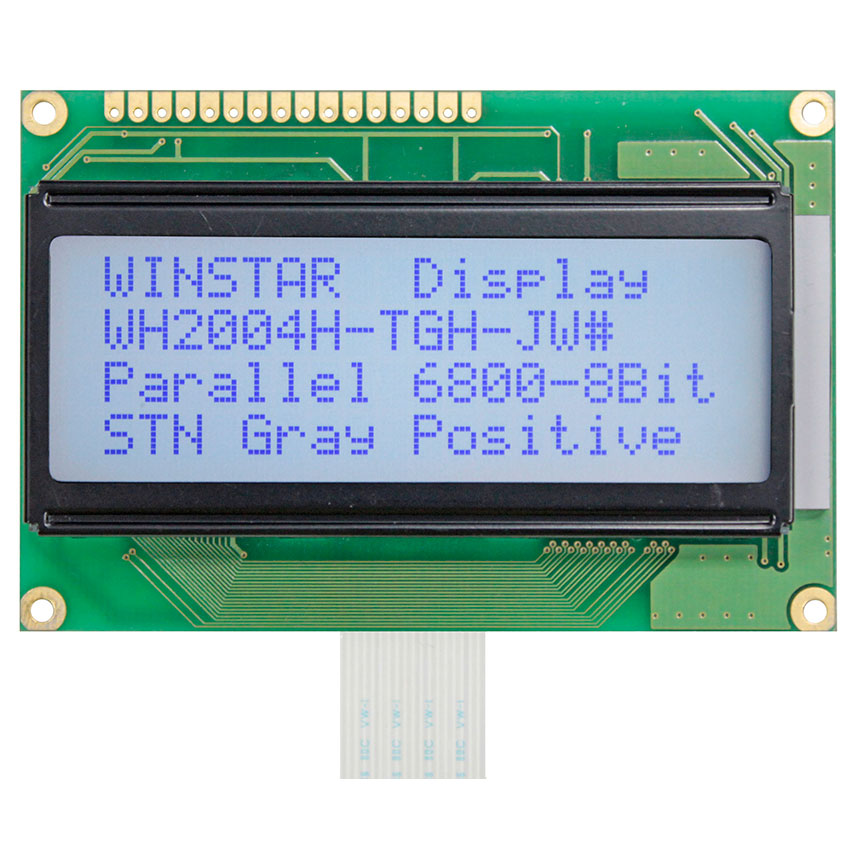

20x4 字元型液晶模組

型號 WH2004H

►字元型液晶模組 20x4
►類型 : 字元型
►結構 : COB
►尺寸 : 2.89吋
►20字x4行
►5x8 點陣(含游標)
►IC: RW1063
►預設5V電源電壓 (可選3V)
►當用3V時,負壓只能供給3V
►1/16 duty cycle
►LED 由 PIN1, PIN2, PIN15, PIN16 或 A 和 K 驅動
►介面: WH2004H - 6800, WH2004H1 - SPI, WH2004H2 - I2C

產品敘述

華凌光電 的 WH2004H 系列是一款採用 COB 結構、尺寸為 2.89 吋的 20x4 字元LCD顯示器 系列。此系列與 WH2004G 具有相同的外型尺寸、檢視區域(VA)與有效顯示區(AA),並配備 FFC 引腳,便於連接。支援 +5V 電源(可選 +3V 版本,僅 +3V 版本可使用負電壓)。LED 背光可透過 PIN1、PIN2、PIN15、PIN16 或 A 與 K 驅動,提供彈性的 LED 驅動選項。

系列中的每個模組均使用 RW1063 控制器 IC,支援多種介面,包括 6800 並列、4 線 SPI 及 I2C,以滿足不同應用需求。

  • WH2004H – LCD 20x4 6800 介面
  • WH2004H1 – LCD 20x4 SPI 介面
  • WH2004H2 – LCD 20x4 I2C 介面

WH2004H 系列採用白色 LED 背光,LCD 模式包含 FSTN 正顯、STN 正顯灰、STN 負顯藍,偏光板類型為半透反射式 (Transflective) 或透射式 (Transmissive)。WH2004H 系列 20x4 LCD 模組提供多樣化選擇,適合工業應用。

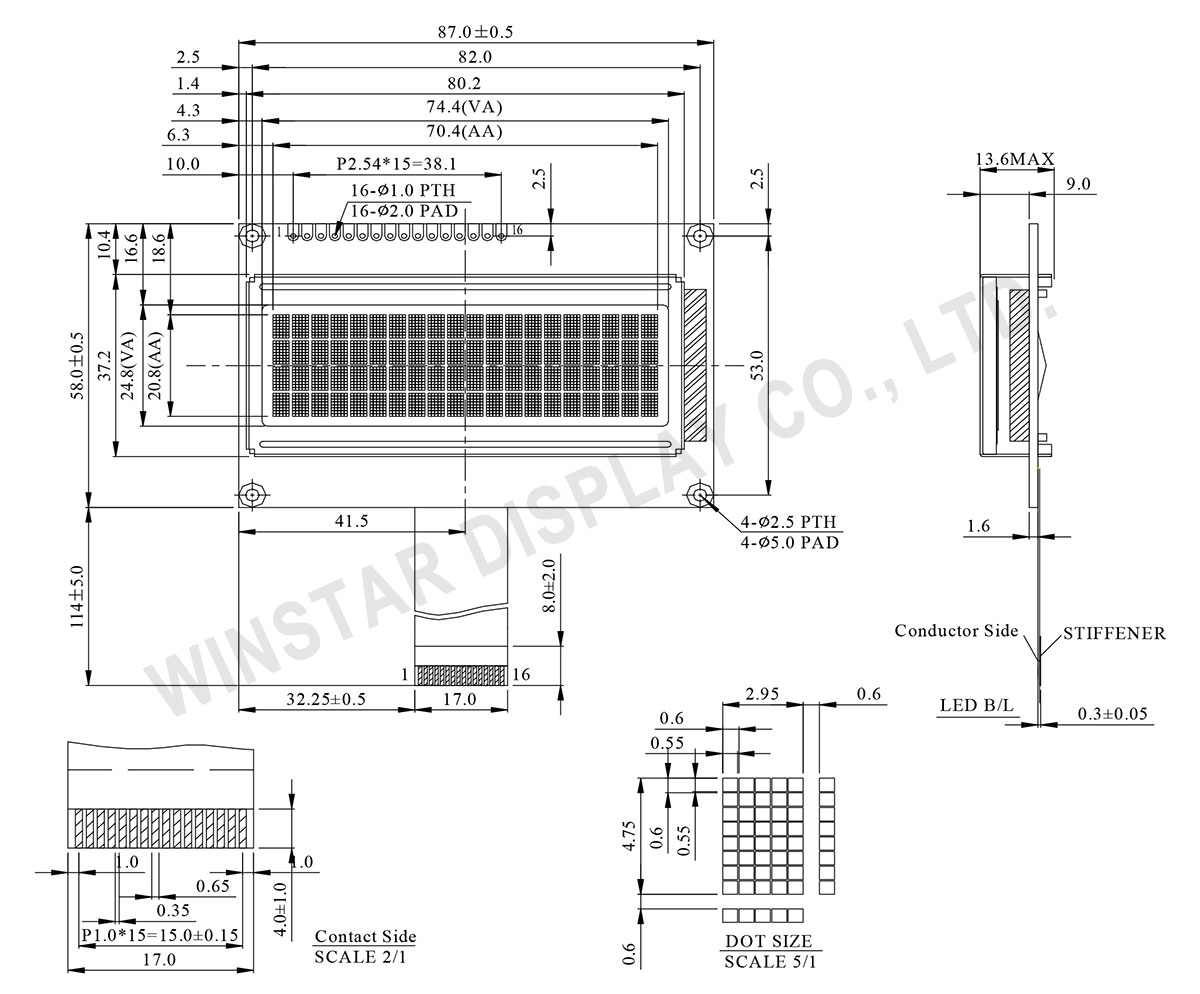

規格圖

LCD 20x4 Display, LCD 20x4 I2C Interface, LCD 20x4 SPI Interface, LCD 20x4 6800 Interface  - WH2004H
Data source ref:WH2004H-TFH-JW#

產品規格

規格說明

項目 標準尺寸 單位
字元數 20 字元 x 4 行
模組尺寸 87.0 x 58.0 x 13.6 (MAX) mm
檢視區域 74.4 x 24.8 mm
有效區域 70.4 x 20.8 mm
點大小 0.55 x 0.55 mm
點間距 0.60 x 0.60 mm
字元大小 2.95 x 4.75 mm
字元間距 3.55 x 5.35 mm
驅動方式 1/16
背光類型 LED
IC RW1063
介面 6800

最大絕對額定值

項目 符號 最小值 典型值 最大值 單位
工作溫度 TOP -20 +70
儲存溫度 TST -30 +80
輸入電壓 VI -0.3 VDD+0.3 V
邏輯電源電壓 VDD-VSS -0.3 5.5 V
LCD電源電壓 VDD-Vo VSS-0.3 VSS+7.0 V

電氣特性

項目 符號 條件 最小值 典型值 最大值 單位
邏輯電源電壓 VDD-VSS 4.5 5.0 5.5 V
LCD電源電壓 VDD-V0 Ta=-20℃
Ta=25℃
Ta=70℃

3.9

4.2

4.5
V
V
V
輸入高電壓 VIH 2.5 VDD V
輸入低電壓 VIL -0.3 0.6 V
輸出高電壓 VOH 3.9 VDD V
輸出低電壓 VOL 0.4 V
供電電流 IDD VDD=5.0V 1.0 mA

Pin功能定義

Pin No. 符號 Level 說明
1 VSS 0V Ground
2 VDD 5.0V Supply Voltage for logic
3 VO (Variable) Operating voltage for LCD
4 RS H/L H: DATA, L: Instruction code
5 R/W H/L H: Read(MPU→Module) L: Write(MPU→Module)
6 E H,H→L Chip enable signal
7 DB0 H/L Data bus line
8 DB1 H/L Data bus line
9 DB2 H/L Data bus line
10 DB3 H/L Data bus line
11 DB4 H/L Data bus line
12 DB5 H/L Data bus line
13 DB6 H/L Data bus line
14 DB7 H/L Data bus line
15 A Power supply for B/L +
16 K Power supply for B/L -

Search Keyword: 20x4 lcd, 20 x 4 lcd, lcd 20x4, lcd 20 x 4
