華凌光電 2024年7月 焦點訊息
歡迎閱讀華淩光電2024年7月電子報！非常高興向您介紹我們最新顯示器產品。讓我們一起踏上探索之旅，深入了解所有細節。
- (1) 2.55吋 206x36 COG OLED 顯示器模組 (SSD1362)
- (2) 1.54吋 160x80 COG OLED 顯示器模組 (SSD1320)
- (3) 2.23吋 128x32 COG OLED 顯示器模組 (SH1106) 搭配 PCB
- (4) 0.91吋 128x32 COG OLED 顯示器模組 (SH1106)
- (5) 7吋 1024x600 TFT 顯示器支援RGB介面
- (6) 華凌-OLED模組WS0010 IC內建字庫簡介

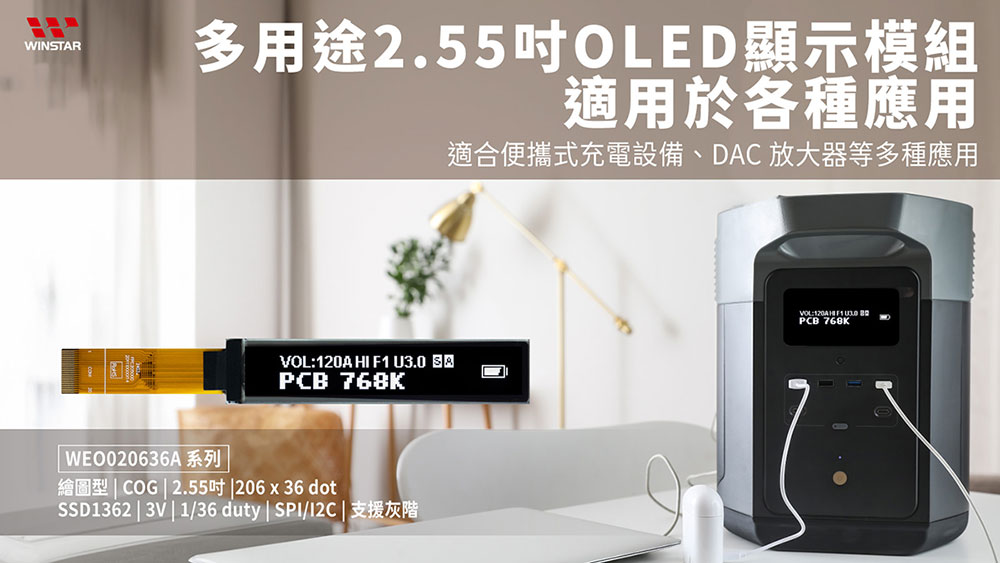

2.55吋 206x36 COG OLED 顯示器模組 (SSD1362)
WEO020636A 系列是華凌首次發表的規格 2.55 吋 OLED 顯示模組，解析度為 206x36 dots。這款 COG（Chip on Glass）繪圖型 OLED 顯示器的外形尺寸為 70.77 x 15.14 mm，有效顯示區域為 63.84 x 11.14 mm，提供精確的視覺表現。
主要特點:
- 整合 IC：SSD1362 IC 支援 I2C 和 3線/4線 SPI 介面。
- 電源供應：邏輯電壓範圍從 1.65V ~ 3.5V；顯示器電源工作在 10V ~ 12.5V（典型值為 12V），1/36 duty 驅動方式。
- 支援灰階：4-bit（16-level）灰階增強影像的深度和細節。
- 對比度：高達 10,000:1 的對比度確保生動的影像清晰度。
- 操作溫度範圍：適用於 -40°C ~ +80°C 的各種環境。
多樣化應用:
WEO020636A OLED 顯示器非常適合於多種應用，包括隨身型 DAC (Digital-to-Analog Converter) 耳擴、便攜式充電設備、小型音響。其纖薄的尺寸和出色的視覺清晰度，使其適用於手持裝置、工業設備、醫療設備和消費電子產品。該顯示器的 COG 結構及其對 SPI 和 I2C 介面的相容性，能夠無縫整合到各種數位環境中。
|
型號 : WEO020636A ►結構 : COG |
 |

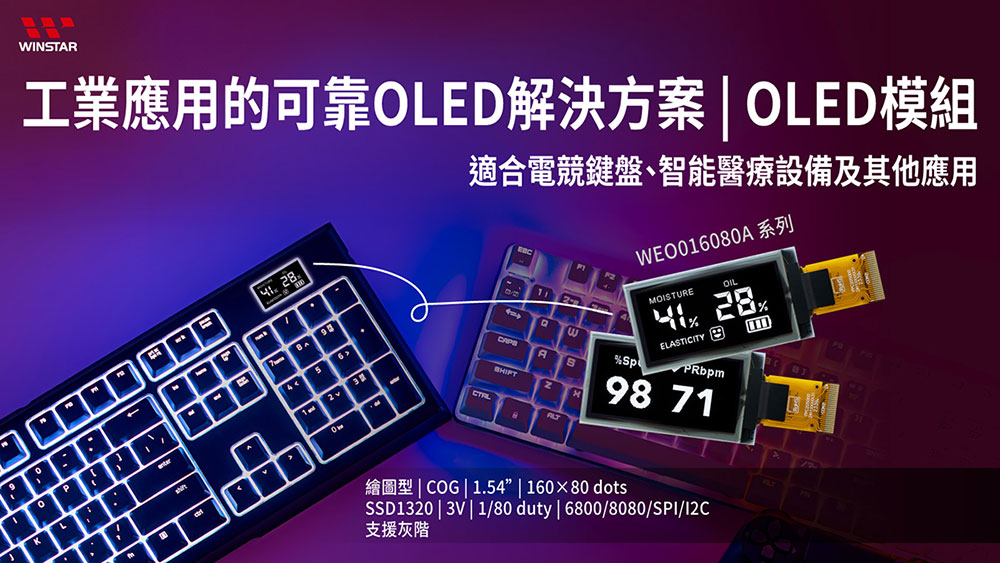

1.54吋 160x80 COG OLED 顯示器模組 (SSD1320)
WEO016080A 是一款尺寸為 1.54 吋 的 COG 繪圖型 OLED 顯示器，解析度為 160x80 dots。模組尺寸為 43.5 x 22.5 mm，有效顯示區域為 35.02 x 17.50 mm，得益於其 COG 結構薄型設計厚度僅 1.41 mm，。內建 SSD1320 IC，此模組支援 6800/8080 8-bit、4線 SPI 和 I2C 介面。提供 4-bit (16 Levels) 灰階，並實現高達 10,000:1 的對比度。
支援邏輯電源供應電壓範圍為 1.65V 至 3.3V (典型值為3V)，模組在 -40°C ~ +80°C 的溫度範圍內可靠運行，並能在 -40°C ~ +85°C 的儲存溫度下工作。適用於各種應用，包括網路產品、USB 測試儀、智慧手錶、電競鍵盤，以及智慧醫療設備如血氧機和皮膚分析儀，WEO016080A 以其清晰生動的顯示螢幕提升了顯示品質。
高解析度(160x80 dots) 和低功耗使得這款 OLED 顯示模組非常適合要求高性能和高效率的應用。
 |
型號 : WEO016080A ►結構 : COG |

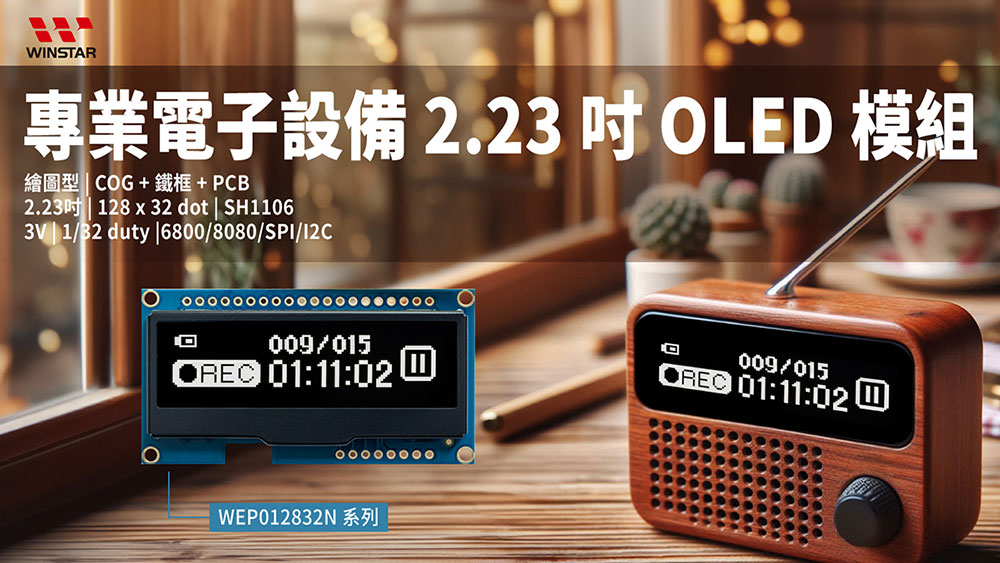

2.23吋 128x32 COG OLED 顯示器模組 (SH1106) 搭配 PCB
WEP012832N是一款設計有PCB板的COG繪圖型OLED模組，解析度為128x32 dots，對角線尺寸為2.23吋（有效區域：55.016 × 13.096 mm）。模組包括內建 SH1106 驅動IC，支援透過 6800、8080 並列介面、4 線 SPI 、I2C 串列介面進行通訊。邏輯電源電壓範圍為2.9V~3.5V，典型值為3.3V。以 1/32 duty驅動方式運行，提供內部升壓及外部供電功能。此系列配備金屬鐵框和螺絲孔，方便模組安裝，對比度（典型值）為10,000:1。
WEP012832N 系列移除固定pin針，可依客戶需求半客製不同長度Pin針。 PCB設計保留了整合式電容式觸控面板的空間，無需重新開發，確保靈活性，滿足不同客戶的需求。
WEP012832N 非常適合錄音筆、血糖儀、MP3 播放器、迷你音響、迷你收音機和醫療儀器等應用，工作溫度範圍為 -40℃~+80℃，儲存溫度範圍為 -40℃~+85℃。
|
型號 : WEP012832N ►結構 : COG |
 |

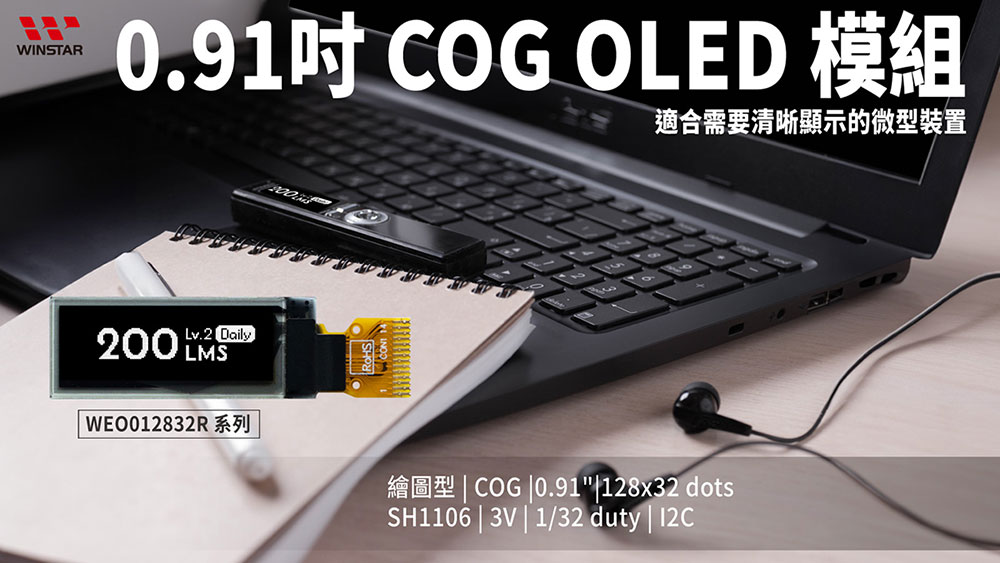

0.91吋 128x32 COG OLED 顯示器模組 (SH1106)
WEO012832R 系列是市場上相當受歡迎的 0.91 吋 COG 圖形 OLED 模組。此模組有 128x32 dots 的解析度，並整合了支援 I2C 介面的 SH1106 IC。此 IC 可提供內部升壓及外部供電。模組的外形尺寸為 30.0 × 11.5 mm，有效顯示區域為 22.384 × 5.584 mm，由於採用 COG 結構，厚度僅有 1.26 mm，非常輕巧。
邏輯電源供應電壓範圍從 1.65V ~ 3.3V，典型值為 3.0V，驅動方式 1/32 duty。此外，模組具有廣泛的溫度範圍，能可靠的工作溫度範圍 -40℃ ~ +80℃，儲存溫度範圍 -40℃ ~ +85℃。
這款模組特別適用於需要輕巧 OLED 顯示器的各種應用。它非常適合整合到內嵌 OLED 顯示器的錄音筆、充電傳輸線和配備 OLED 顯示器的鑰匙扣燈...等產品中，特別是在空間和視覺清晰度要求較高的場合。
 |
型號 : WEO012832R ►結構 : COG |

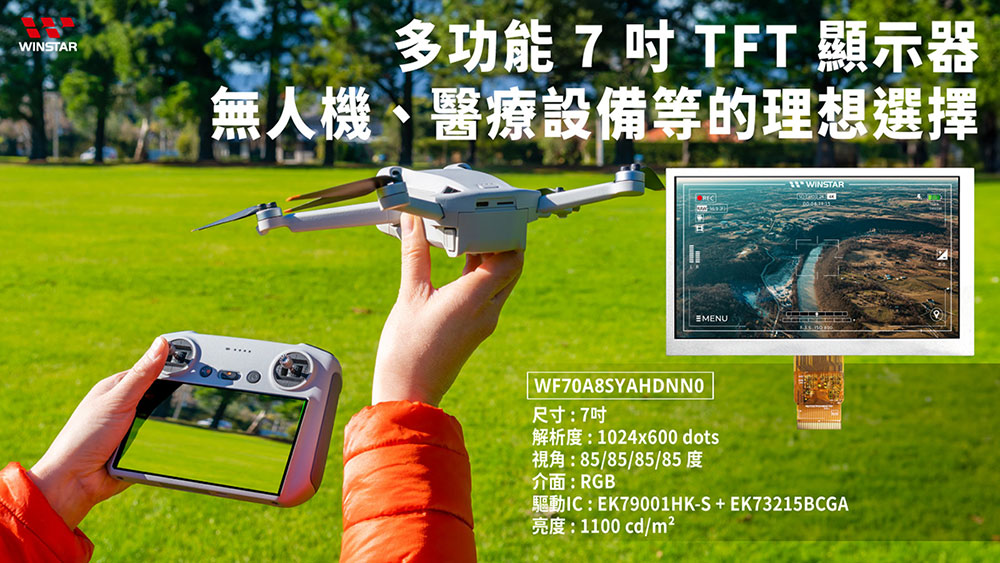

7吋 1024x600 TFT 顯示器支援RGB介面
WF70A8SYAHDNN0 TFT LCD 顯示模組，設計用於在各種應用中提供卓越的性能表現。這款7吋模組擁有高解析度的1024 x 600 像素和有效顯示區域為154.2144 x 85.92 mm，確保清晰細緻的視覺效果。採用TFT技術，配備正常全透LCD類型和IPS面板，提供寬廣的 85/85/85/85度 視角，WF70A8SYAHDNN0 提供生動豐富的顯示體驗。16:9 的長寬比搭配 1100 cd/m2 的高亮度和 800:1 的對比度，在各種照明條件下都能保證優異的可視性。
內建 EK79001HK-S + EK73215BCGA 驅動IC及24-bit RGB介面，這款模組非常適合無人機遙控器、工業控制設備、醫療設備、智能家庭設備以及多功能事務機等多種應用。WF70A8 系列可依照客戶 MCU 的要求選擇 LVDS、MIPI 和 RGB 介面。設計採用LED背光（白色）和防眩光表面，保證最佳的視覺效果和耐用性。其節能功耗設計，電壓範圍為3.0 V 到 3.6 V（典型值：3.3V），更增強了在多樣化環境中的適用性。
|
型號: WF70A8SYAHDNN0 ►對角線尺寸 : 7 吋 |
 |
華凌-OLED模組WS0010 IC內建字庫簡介
客戶使用華凌光電OLED模組時，可以透過內建字庫進行文字編排。華凌提供內建式字庫IC，滿足客戶需求。客戶在編寫顯示畫面時，可以直接套用IC內部字庫，更快速完成顯示畫面的編輯，減少OLED模組整合到產品上所需的時間。
華凌的COB結構內建WS0010驅動IC，該模組將WS0010 IC安裝於PCB板上，其字符顯示效果如圖(1)所示。
► 閱讀了解更多
