華凌電子報 第162期
- 本期內容
- 1) WO1602J – 16x2 VATN COG 字元型液晶顯示器模組
- 2) WO1602N – 16x2 VATN COG 字元型液晶顯示器模組 (FPC)
- 3) WO13232A – 132x32 繪圖型LCD 顯示器模組 (COG+FPC)
- 4) WO13232B – 132x32 繪圖型 COG LCD 模組
- 5) 10.1 吋 電容觸控 RS485 介面 Modbus 智能顯示器
- 6) SSD1309與CH1116 IC共用解決方案
WO1602J – 16x2 VATN COG 字元型液晶顯示模組
WO1602J 型號是一款COG結構字元型16x2 VATN模組;為VA透射式負顯 LCD，目前完成開發白色LED可供選擇。此WO1602J模組內建ST7028-1A IC；支援I2C介面，視角為12點鐘方向，1/17 duty，1/5 Bias。
模組邏輯電源電壓為3V~3.6V，典型值3.3V，此VATN LCD型號與我們現有的COG LCD型號WO1602G具有相同模組OD尺寸，均為 74.2 x 25.2 mm，並同樣以玻璃夾PIN方式出PIN。此外，WO1602J 的 AA 尺寸與 WH1602B 相同。我們設計了2顆雙晶的LED來增加 WO1602J 的背光亮度。該模組工作溫度為-20℃~+70℃；儲存溫度為-30℃~+80℃。
VATN（Vertical Alignment Twisted Nematic）顯示器具寬視角和高對比度；因此非常適合需求這些特色的產品應用，以下供客戶參考:
工業：汽車應用、數位儀表、UPS。
醫療：醫療儀器或醫療設備。
家電：音響系統、咖啡機、微波爐等。
|
|
WO1602N - 16x2 VATN COG 字元型液晶顯示模組 (FPC)
WO1602N是一款COG結構VATN液晶模組，由16個字元x2行組成，為VA透射式負顯LCD，目前開發完成有白色LED可供選擇。 WO1602N模組內建ST7028-1A IC；透過 I2C 介面通訊、視角為12點鐘方向、1/17 duty, 1/5 Bias。
此VATN LCD型號和我們COG LCD型號WO1602G與COB LCD型號WH1602B具有相同AA 尺寸，但腳位排列不同。WO1602G為玻璃夾PIN方式出PIN，WO1602N設計為FPC方式出PIN，使用上透過ZIP連接器控制模組更方便。 WO1602N邏輯電源電壓為3V~3.6V，典型值為3.3V。該模組工作溫度範圍為-20℃~+70℃；儲存溫度範圍為-30℃~+80℃。
此款 WO1602N VATN (Vertical Alignment Twisted Nematic)顯示器提供優於傳統 STN/FSTN 和 DFSTN 顯示器的卓越性能。與目前標準 STN/FSTN/DFSTN 顯示器相比，這款 16x2 VATN 顯示器具有更高對比度和更廣視角。目前開發為帶有透射式偏光片的負顯VA顯示器WO1602N-TLL型號。歡迎聯繫我們索取樣品，探索VATN顯示器的優勢。
|
|
WO13232A –132x32 繪圖型LCD 顯示器模組 (COG+FPC)
WO13232A 是單色 COG 繪圖型 LCD 模組，顯示由 132 x 32點陣組成。 此COG模組內建ST7567A IC;支援I2C介面;透過FPC方式出PIN，視角為6點鐘方向，1/33 duty，1/6 Bias。 此模組尺寸與WG12232G(含PCB)相同，但解析度更高。模組邏輯電源電壓2.7V~3.3V，典型值為3V。
WO13232A系列目前完成開發有WO13232A-TFH型號(FSTN正顯半透射式玻璃+白色LED背光)及WO13232A-TDI型號( DFSTN負顯雙膜透射式玻璃+白色LED背光)。此模組工作溫度為-20℃~+70℃；儲存溫度為-30℃~+80℃。
|
 |
WO13232B –132x32 繪圖型 COG LCD 模組(玻璃夾PIN)
WO13232B 是單色 COG 繪圖型 LCD 模組，顯示由132 x 32點陣組成。此模組尺寸與WG12232G(含PCB)相同，但解析度更高。 模組內建ST7567A IC；支援I2C介面，玻璃夾PIN方式出PIN。視角為6點鐘方向，1/33 duty，1/6 Bias。模組邏輯電源電壓為2.7V~3.3V，典型值為3V。
WO13232B系列目前完成開發有WO13232B-TFH型號(FSTN正顯半透射式玻璃+白色LED背光)及WO13232B-TDI型號( DFSTN負顯雙膜透射式玻璃+白色LED背光)。模組工作溫度-20℃~+70℃；儲存溫度-30℃~+80℃。
|
 |
10.1 吋 電容觸控 RS485 介面 Modbus 智能顯示器
WL0F00101000JGDAASA00是一款10.1吋智能顯示器_RS485系列TFT，智能顯示器_RS485系列定義為從裝置(Slave Device)，受控於主機(Master Device)的指令顯示畫面及回報觸控螢幕狀態。WL0F00101000JGDAASA00是由IPS TFT顯示器模組WF101JTYAHLNB0搭配內建韌體的4-layers FR4 PCBA硬體組成的智能顯示器。 這款10.1吋智能顯示器_RS485系列TFT是款很容易上手的產品，可節省客戶自行開發時間讓您快速完成專案項目以節省開發成本加速成品上市。我們的Smart Display套件可使用於多種主機(HOST)平台。 如:電腦 (結合USB2RS-485 Dongle) 、MCU、單板電腦(SBC)、樹梅派 等裝置。
10.1吋 RS485(EIA-485)TFT 智能顯示器特色:
- 直流12V工作電壓。
- 開機自我測試並開啟螢幕。
- RS485(EIA-485) 通訊介面，傳輸距離遠、抗噪音。
- 支援 Modbus 通訊協定。
- 內建快閃記憶體(FLASH)，儲存字型及圖控物件(Object Dictionary)。
- 支援電容式觸控螢幕。
- RS485 智能顯示器定義為從裝置(Slave Device)，受控於主機(Master Device)的指令顯示畫面及回報觸控螢幕狀態。
- 示範板(Demo. Set)主機可以使用電腦 (搭配USB2RS485 Dongle) 、MCU、單板電腦(SBC)、樹梅派等裝置。
- 內建蜂鳴器，受控於主機。
- 開機畫面(客戶可自行更換)
- 不需程式設計背景，即可透過Winstar GUI Builder進行使用介面設計！(►前往GUI Builder介紹)
華凌光電開發一款Windows APP用於Smart Display 智能顯示器的圖形使用者介面(GUI)，客戶可以利用此軟體Winstar GUIbuilder上拖曳小工具(Widgets)功能預覽並進行畫面設計，透過「所見即所得」來降低使用者設計畫面時間。客戶亦不需透過華凌即可自行更新圖資，此軟體升級為三種應用模板任選，包含了工業應用、車輛應用、醫療應用，使用者首次開機時按住首選應用程序3秒鐘，即可透過GUIbuilder設定應用模板。Winstar GUI Builder軟體僅支援Windows系統。
機械規格:
| 項目 | 標準值 | 單位 |
|---|---|---|
| LCD 面版 | 235(W) x 143(H) x 8.78(D) | mm |
| PCB | 248.8(W) x 143(H) x 1.6(D) | mm |
| 外殼尺寸 | NA | mm |
一般規格
| 項目 | 標準值 | 單位 |
|---|---|---|
| 工作電壓 | 12 | Vdc |
| 通訊介面 | RS485 差異 ± 3.3 | Vpp |
| MCU | STM32F746 | N/A |
| 快閃記憶體 | 16 | MB |
| SDRAM Frequency | 166 | Mhz |
| 尺寸 | 10.1 | 吋 |
| 解析度 | 1024 x RGB x 600(TFT) | dots |
| 模組尺寸 | 235(W) x 143(H) x 8.78(D) | mm |
| 有效尺寸 | 222.72 (H) x 125.28(V) | mm |
| 點間距 | 0.2175(W) x 0.2088(H) | mm |
| 背光類型 | LED, 白色 | |
| 視角 | 85/85/85/85 | |
| 長寬比 | 16:9 | |
| 觸控面板 | 電容式觸控面板 (PCAP) | |
| 表面 | 亮面 | |
SSD1309與CH1116 IC共用解決方案
自2020年新冠疫情開始， COVID-19改變供應鏈平衡，導致顯示器市場 IC 產能不足。SSD1309 IC 供應變得不穩定，交貨時間越來越長。為確保交期穩定，華凌開發使用 CH1116 IC 替代SSD1309 IC的新系列產品。
以模組端而言，SSD1309與CH1116可互相兼容。以下將從硬體及軟體兩個方面說明兩者之間有何不同，以及該如何共用。
| 模組相關系列 | |
|---|---|
| 舊型號 (SSD1309 IC) | 主推新型號 (CH1116 IC) |
| WEO012864J | WEP012864AJ |
| WEO012864G | WEO012864AJ |
| WEF012864H | |
| WEO012864K | WEO012864AK |
| WEF012864Q | |
| WEO012864A | WEO012864AE |
1.硬體
SSD1309與CH1116的硬體腳位大同小異。有些腳位名稱不同，但功能相同，如SSD1309的VDD、VCC、D/C與BS0，等同於CH1116的VDD1、VPP、A0與IM0。有些腳位雖然功能相同，但需要選用不同的被動元件，如IREF腳位的電阻。兩顆IC的建議電路圖，如圖一及圖二所示。
1.1. Pin IREF
兩顆IC的IREF計算方式不同，需留意IREF腳位的電阻值，這將直接影響亮度及耗電流。電阻計算公式如下所示，可知道在使用同VCC (VPP)時，SSD1309需要較大的電阻值。
SSD1309：
CH1116：
2.軟體
SSD1309與CH1116的Initial code有許多相似之處，大多數指令可直接共用，但有些指令仍存在差異，如兩顆IC各自擁有獨家功能，導致有些指令只有該IC能夠使用；或是同指令同功能，但設定的參數是不共用的，如表一所示。
3.共用
為了共用IC，模組的硬體及軟體需做出修改。
在硬體部分，兩顆IC的接腳大致相同。IREF的電阻值須同時符合各自的計算公式，如果電阻值太小，會有燒壞IC的風險。另外，VCC(VPP)須同時符合SSD1309與CH1116的規格，前者為7V~16V，後者為6.4V~14V。
在軟體部分，有幾點需特別注意:
- SSD1309可選擇不同的Memory Addressing Mode (20h)，但CH1116只有Page Addressing Mode，因此建議SSD1309使用同樣模式。
- SSD1309的解析度支援128x64，CH1116則支援132x64，因此在設定Segment Remap (A0h/A1h)時，建議都使用A0h，避免因起始位址不同而導致顯示畫面產生偏移。
- CH1116可選擇是否開啟DC-DC voltage converter (ADh)，但SSD1309沒有此功能，因此建議CH1116關閉此功能，使用外部供給VCC/VPP。

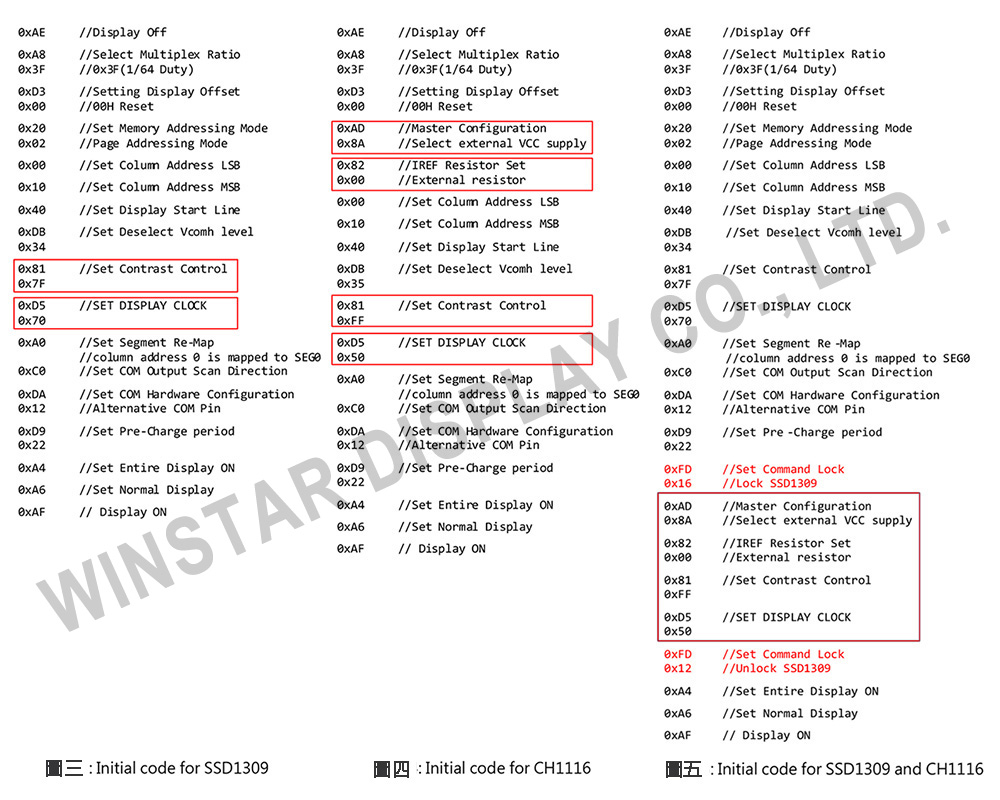

另外，可藉由SSD1309的command lock (FDh)功能，將兩顆IC各自的設定值寫在同一份initial code中，如圖三、圖四、圖五所示。以下紅框處為兩組initial code的不同之處。在圖五中，使用FDh鎖住IC後，SSD1309不接受除了FDh之外的任何指令，但CH1116不會受影響，因此可單獨對其下指令，以此達到對兩顆IC分別下指令的效果。
4.結語
SSD1309及CH1116兩顆IC可互相兼容，能在使同硬體同軟體的情況下，做到相同的顯示畫面與顯示亮度。只要調整電阻及電容等元件，並修改initial code後，SSD1309就能替換成CH1116。根據使用情況，甚至不需要變更硬體，只修改軟體就能使兩顆IC達到相同的顯示效果。華凌將持續不間斷提供高品質的產品，並為我們的客戶提供有競爭力的解決方案。
