WL0F00050000FGDAASA00是一款5寸智能显示器_RS485系列TFT，智能显示器_RS485系列定义为从装置(Slave Device)，受控于主机(Master Device)的指令显示画面及回报触控屏幕状态。WL0F00050000FGDAASA00是由标准TFT模块WF50FTWAGDNG0搭配内置韧体的4-layers FR4 PCBA硬件组成的智能显示器。 这款5吋智能显示器_RS485系列TFT是款很容易上手的产品，可节省客户自行开发时间让您快速完成专案项目以节省开发成本加速成品上市。我们的Smart Display套件可使用于多种主机(HOST)平台。 如:计算机 (结合USB2RS-485 Dongle) 、MCU、单板电脑(SBC)、树莓派 等装置。
智能显示屏产品采用意法半导体(ST) 控制器设计，支持 TouchGFX 和 STM32CubeIDE 等 ST 开发工具。 除了 GUI Builder之外，您还可以使用 ST 工具来设计 WINSTAR 智能显示屏模块。
如果您已购买WINSTAR Smart Display，想要透过Touch GFX 自行开发的话，您可以透过网站与我们联络取得 initial code。
5寸 RS485 (EIA-485) TFT 智能显示器特色:
华凌开发了GUI软体(只支援Windows系统)，专门用来设计智能显示器的使用者介面。客户可以用拖曳小工具来设计并预览介面，所见即所得，缩短了设计画面的所需时间。现在更新过后的GUI软体为三合一APP，提供了三个应用模板可选：工业、车辆、医疗。客户只要于首次开机时，按住选项3 秒钟便可成功设定，之后也可以通过 GUI builder软体来更换模板。
如果您需要免费体验 WINSTAR GUI Builder 应用软体，欢迎联络我们。
我们还提供配备所有必要配件的演示套装，让您可以在智能显示器(Smart Display)上实现您的GUI设计。

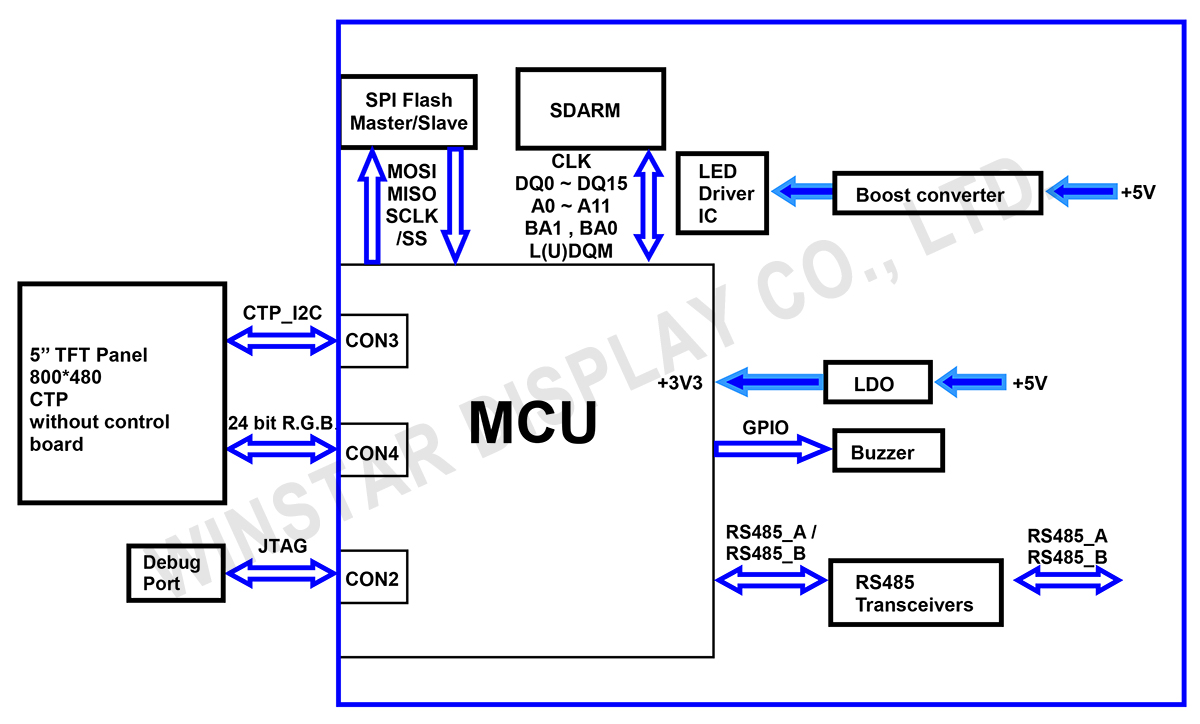

| 项目 | 标准值 | 单位 |
|---|---|---|
| LCD 面板 | 120.7(W)×75.8(H)×4.475 | mm |
| PCB | 132.7(W)×75.8(H)×1.6 | mm |
| 外壳尺寸 | 无 | mm |
| 项目 | 标准值 | 单位 |
|---|---|---|
| 工作电压 | 5 | Vdc |
| 通讯接口 | RS485 差异 ± 3.3 | Vpp |
| 显示器尺寸 | 5 | 寸 |
| 点阵 | 800× 3(RGB) × 480 | dot |
| 模块尺寸 | 120.7(W) × 75.8(H) × 4.475 | mm |
| 有效尺寸 | 108(W) × 64.8 (H) | mm |
| 点间距 | 0.135(W) × 0.135(H) | mm |
| LCD类型 | TFT, 黑色, 透射式 | |
| 视角 | 80/80/80/80 | |
| 长宽比 | 16:9 | |
| 触控面板 | 电容式触控面板 | |
| 表面 | 亮面 | |
| 项目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 工作温度 | TOP | -30 | － | +80 | ℃ |
| 储存温度 | TST | -30 | － | +80 | ℃ |
| 项目 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| 模拟电源电压 | VCI | － | 4.75 | 5 | 5.5 | V |
| 接口工作电压 | IOVCC | － | 3.234 | 3.30 | 3.367 | V |
| 供应LCM电流 | ICI(mA) | － | 380 | 440 | - | mA |
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| LED 电流 | - | 1.0 | 1.5 | mA | |
| 耗电量 | - | - | 27 | mW | |
| LED 电压 | VBL+ | - | - | 18 | V |
| LED 使用寿命 | - | 50,000 | - | Hr |
| 项目 | 说明 |
|---|---|
| LCM | WF50FTWAGDNG0# |
| PCBA | 4 layer FR4, 1.6mm |
| Pin | 符号 | 功能说明 | 备注 |
|---|---|---|---|
| 1 | +5V | Power supply 5V input | Input |
| 2 | GND | Power supply GND input | Input |
| 3 | NC | Connection | - |
| 4 | NC | Connection | - |
| 5 | GND | Power supply GND input | Input |
| 6 | GND | Power supply GND input | Input |
| 7 | NC | Connection | - |
| 8 | NC | Connection | - |
| 9 | VDD_5V | 5V output for USART interface | Output |
| 10 | USART1_RX | USART RX interface | Reserve |
| 11 | USART1_TX | USART TX interface | Reserve |
| 12 | GND | GND for USART interface | Output |
| 13 | VDD_5V | 5V output for USART interface | Output |
| 14 | RS485_B | RS485 DATA- | I/O |
| 15 | RS485_A | RS485 DATA+ | I/O |
| 16 | GND | Power supply GND input | Input |
| Pin | 符号 | 功能说明 | 备注 |
|---|---|---|---|
| 1 | VMCU | 3.3V power for JTAG interface | Output |
| 2 | JTAG_SWCLK | CLK pin for JTAG interface | Input |
| 3 | GND | GND for JTAG interface | Output |
| 4 | JTAG_SWDIO | Data pin for JTAG interface | I/O |
| 5 | NRST | Reset pin for JTAG interface | Input |
| 6 | GND | GND | Output |
| 7-16 | NC | Connection | - |
