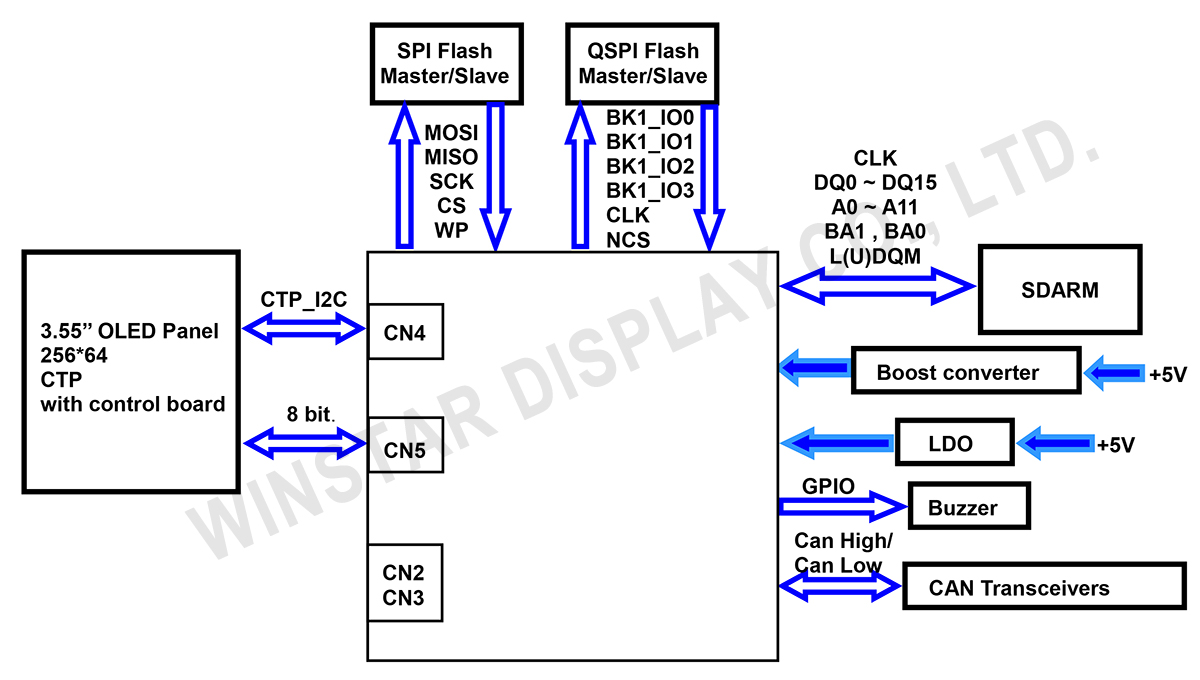

WLEP02566400DGAAASA00系列是3.55寸 智能显示器 CAN OLED系列,智能显示器 CAN系列定义为从装置 (Slave Device), 受控于主机 (Master Device) 的指令显示画面及回报触控屏幕状态。WLEP02566400DGAAASA00 是由256x64 pixel OLED模块搭配华凌光电开发的内建韧体4-layers FR4 PCBA 硬件组成的智能显示器。 这款3.55寸 CAN 系列 OLED Smart Display可以将带有USB2CAN dongle 或 Raspberry Pi(+PiCAN2)接口甚至 MCU scale,如 Arduino (+CAN adaptor)的计算机/微电脑等电子装置作为主机平台。 华凌光电已经为智能显示设计开发了 GUI Windows 应用程序(GUI & GUI Builder)。
华凌光电为智能显示器开发的图形应用程序 设计了内建图控对象Windows APP的 GUI/GUI builder 应用软件,GUI builder 设计上主要用意是在客户还没购入硬件 (Smart Display) 前, 可先透过仿真器功能 仿真显示效果和功能。此外客户可以利用此软件上拖曳小工具(Widgets)功能预览并进行画面设计,透过「所见即所得」来降低使用者设计画面时间。客户亦不需透过华凌即可自行更新图资,WINSTAR GUI Builder软件仅支持Windows系统。
智能显示屏产品采用意法半导体 (ST) 控制器设计,支持 TouchGFX 和 STM32CubeIDE 等 ST 开发工具。 除了 GUI Builder之外,您还可以使用 ST 工具来设计 WINSTAR 智能显示屏模块。
如果您已购买WINSTAR Smart Display,想要透过Touch GFX 自行开发的话,您可以透过网站与我们联络取得 initial code。
这款 SmartDisplay OLED 3.55" 是一款 256x64 分辨率的 OLED 型显示器,特性和功能如下:
如果您需要免费体验 WINSTAR GUI Builder 应用软件,欢迎联络我们。
我们还提供配备所有必要配件的演示套装,让您可以在智能显示器(Smart Display)上实现您的GUI设计。
项目 | 标准值 | 单位 |
---|---|---|
工作电压 | 5 | Vdc |
通讯接口 | CAN bus 差异 ± 3.3 | Vpp |
MCU | STM32F750 | NA |
闪存 | 16 | MB |
SDRAM 频率 | 108 | MHz |
尺寸 | 3.55 | 寸 |
分辨率 | 256 × 64 | 像素 |
模块尺寸 | 157.0(W) × 40.0(H) × 11.45(D) | mm |
有效尺寸 | 95.04 × 53.856 | mm |
点间距 | 0.342 × 0.333 | mm |
背光类型 | OLED, 白色, 被动矩阵 | |
驱动方式 | 1/64 Duty | |
灰阶 | 4 bits | |
触控面板 | 电容式触控面板 (CTP) | |
表面 | 亮面 |
项目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
---|---|---|---|---|---|
工作温度 | TOP | -20 | - | +70 | ℃ |
储存温度 | TST | -30 | - | +80 | ℃ |
项目 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
---|---|---|---|---|---|---|
电源电压 | +5V | - | 4.4 | 5 | 5.6 | V |
供应产品电流 | I (mA) | - | 355 | 425 | 500 | mA |
项目 | 说明 |
---|---|
LCM | WEO025664DWPP3D00000 |
PCBA | SV102566400DA00N0100 |
Pin | 符号 | 功能说明 | 备注 |
---|---|---|---|
1 | +5V | Power supply 5V input | Input |
2 | DGND | Reserved | Output |
3 | GND | Power supply GND input | Input |
4 | D- | Reserved | I/O |
5 | CAN High | CAN bus D+ | I/O |
6 | D+ | Reserved | I/O |
7 | CAN Low | CAN bus D- | I/O |
8 | +5V | Reserved | Output |
9 | DGND | Reserved | Output |
10 | NC | Reserved | |
11 | DGND | Reserved | Output |
12 | NC | Reserved | |
13 | NC | Reserved | |
14 | NC | Reserved | |
15 | NC | Reserved | |
16 | NC | Reserved |
Pin | 符号 | 功能说明 | 备注 |
---|---|---|---|
1 | NC | Reserved | |
2 | VDD3V | Input | |
3 | NC | Reserved | |
4 | TAG_SWCLK | ||
5 | NC | Reserved | |
6 | GND | ||
7 | NC | Reserved | |
8 | TAG_SWDI | ||
9 | NC | Reserved | |
10 | NRST | ||
11 | NC | Reserved | |
12 | TAG_SWDO | ||
13 | DGND | ||
14 | DGND | ||
15 | +5V | Input | |
16 | NC | Reserved |
