3,55 Zoll 256x64 CAN Bus CANopen OLED Smart-Display (Kapazitiver Touchscreen)
Modellnummer WLEP02566400DGAAASA00
►OLED Größe: 3,55 Zoll
►OLED Auflösung: 256×64 Punkten
►OLED Touchscreen: Kapazitiver Touchscreen
►Kommunikationsschnittstelle: CAN bus
►Protokoll: CANopen
Beschreibung
Das Modell WLEP02566400DGAAASA00 ist ein OLED-Display der 3,55-Zoll-Smart-Display-CAN-Serie, welches das CANopen-Protokoll über einen CAN-Bus-Befehl zur Darstellung der Anzeigeinhalte an einem Monitor und zur Rückgabe von Touch-Ereignisdaten mit Protokollobjekten ausführen kann. Das Modell WLEP02566400DGAAASA00 verfügt über ein standardmäßiges 3,55-Zoll-IPS-OLED-Modul 256x64 dots und eine 4-schichtige PCBA mit integriertem Firmware-Code, der vom WINSTAR-F&E-Team entwickelt wird. Das OLED der 3,55-Zoll-Smart-Display-CAN-Serie ist ein nutzerfreundliches Produkt, mit dem Nutzer ihre eigene UI auf kostengünstige Weise erstellen können, ohne auch nur eine Zeile Code schreiben zu müssen. Dieses 3,5-Zoll-Smart-Display kann Computer mit USB2CAN-Dongle oder Raspberry Pi (+PiCAN2) oder sogar eine MCU, wie Arduino (+CAN-Adapter), als Host-Plattform nutzen. WINSTAR entwickelte bereits Windows-Apps (GUI und GUI Builder) zur Gestaltung der grafischen Nutzeroberfläche (GUI) eines Smart-Displays. Die Software WINSTAR GUI Builder ermöglicht Kunden die Simulation ihres UI-Designs durch Verwendung einer Widget-Vorschau-Funktion, die sich durch Ziehen und Ablegen bedienen lässt; darüber hinaus können Kunden ihre idealen UI-Objekte mit dieser Software eigenständig erstellen und anschließend zur Prüfung des UI-Designs die Simulation starten, ohne ein Hardware-Modul zu benötigen. Die Software WINSTAR GUI Builder wird nur von Windows-Systemen unterstützt; sie folgt dem Konzept der Echtzeitdarstellung, „What You See Is What You Get“ (WYSIWYG).
Smart-Display-Produkte wurden mittels Unterstützung von ST-Entwicklungstools, z. B. TouchGFX und STM32CubeIDE, mit dem STMicroelectronics- (ST) Controller entworfen. Sie können mit ST-Tools, neben GUI Builder, auch Smart-Display-Module von WINSTAR entwerfen.
- TouchGFX: Ein hochentwickeltes, kostenloses Programmiergerüst für Grafiksoftware, das für STM32-Mikrocontroller optimiert wurde.
- STM32CubeIDE: Eine hochentwickelte C/C++ Entwicklungsplattform mit peripherer Konfiguration, Codeerzeugung, Codekompilierung sowie Debug-Funktionen für STM32-Mikrocontroller und Mikroprozessoren.
- STM32CubeMX: Ein Grafiktool, mit dem sich STM32-Mikrocontroller mühelos konfigurieren lassen und mit dem der entsprechende Initialisierungs-C-Code für den Arm® Cortex®-M-Kern oder einen partiellen Linux®-Gerätebaum für den Arm® Cortex®-A-Kern schrittweise erzeugt werden kann.
- STM32CubeProg: Ein Alles-in-Einem-Softwaretool für mehrere Betriebssysteme zur Programmierung von STM32-Produkten. Es bietet über einen leicht nutzbaren und effizienten Kontext zum Lesen, Schreiben und zur Verifizierung von Gerätespeicher mittels Debug-Schnittstelle (JTAG und SWD) und Bootloader-Schnittstelle (UART, USB DFU, I2C, SPI und CAN).
We’ve also pushed the sample code on Github for your ST platform design reference: Link für GitHub

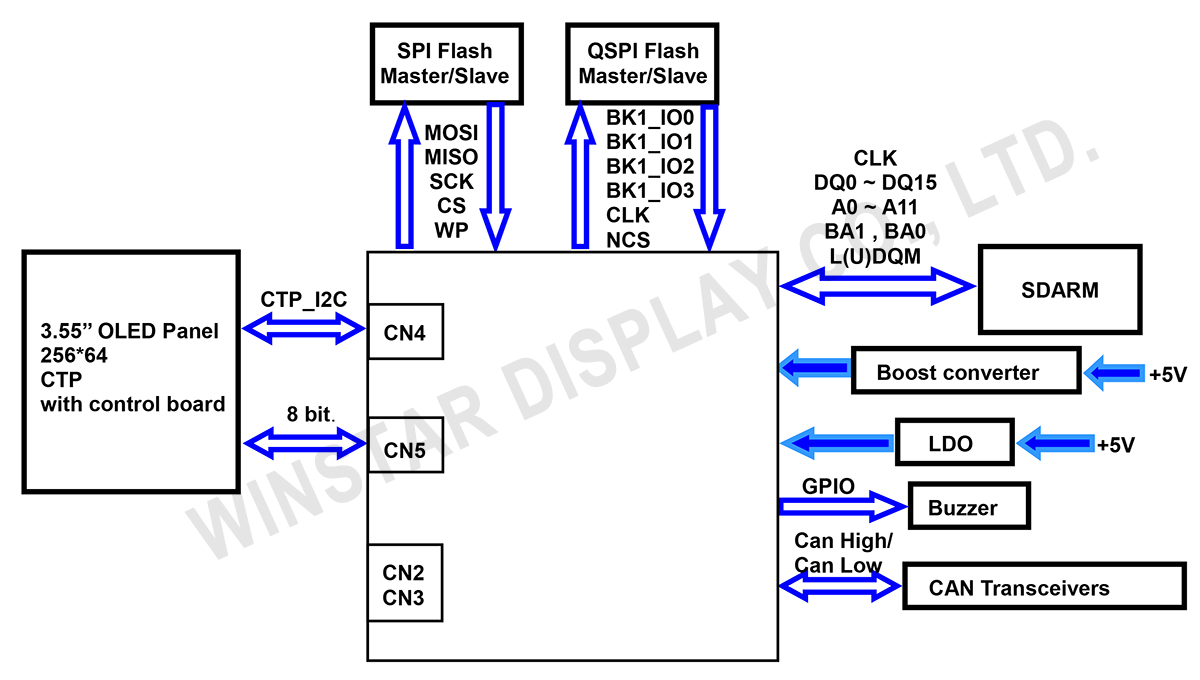

Die Smart-Display-CAN-Serie von WINSTAR ist eine wirklich „smarte“ Wahl für Kunden. Die neu veröffentlichten 3,55-Zoll-Smart-Display-CANOLED bieten zahlreiche wichtige Funktionen und Merkmale:
- Betriebsspannung von 5 V Gleichspannung.
- Power-On Self-Test und Startbildschirm.
- CAN-Bus-Kommunikationsschnittstelle.
- Unterstützt CANopen-Protokoll, Standard-Baudrate bei 250 KB.
- Integrierter Flash-Arbeitsspeicher speichert Schriften und Object-Dictionary-Daten.
- Unterstützt projiziert-kapazitiven Touchscreen (PCAP).
- Große Übertragungsreichweite.
- Ausgeprägte Störfestigkeit.
- Integrierter Summer.
- Unterstützt Multi-Master.
- Gestalten Sie die Nutzeroberfläche mit WINSTARs GUI Builder, ohne auch nur eine Zeile Code schreiben zu müssen! (►Link zur Vorstellung von GUI Builder)
Wir bieten auch ein Demo-Set mit allen benötigten Zubehörteilen an, um Ihr GUI-Design auf den Displays umzusetzen.
Zeichnung
Technische Daten
Allgemeine Spezifikationen
Artikel | Standardwert | Einheit |
---|---|---|
Operating voltage | 5 | Vdc |
Communication Interface | CAN bus differential ± 3,3 | Vpp |
MCU | STM32F750 | NA |
Flash Memory | 16 | MB |
SDRAM Frequency | 108 | MHz |
Diagonale | 3,55 | Zoll |
Auflösung | 256 × 64 | dots |
Abmaße der modul | 157.0(W) × 40.0(H) × 11.45(D) | mm |
Aktiver Bereich | 95.04 × 53.856 | mm |
Punktabstand | 0.342 × 0.333 | mm |
Backlight-Typ | OLED, Weiß, Passive Matrix | |
Drive Duty | 1/64 Duty | |
Gray-Scale | 4 bits | |
Touchscreen | projiziert kapazitives Touch-Panel (PCAP) | |
Oberfläche | Glanz |
Absolute Grenzwerte
Artikel | Symbol | Mindestwert | typischer Wert | Maximalwert | Einheit |
---|---|---|---|---|---|
Betriebstemperatur | TOP | -20 | - | +70 | ℃ |
Lagertemperatur | TST | -30 | - | +80 | ℃ |
Elektrische Eigenschaften
Artikel | Symbol | Bedingung | Mindestwert | typischer Wert | Maximalwert | Einheit |
---|---|---|---|---|---|---|
Supply Voltage | +5V | - | 4.4 | 5 | 5.6 | V |
Supply Product current | I (mA) | - | 355 | 425 | 500 | mA |
BOM
Artikel | Beschreibung |
---|---|
LCM | WEO025664DWPP3D00000 |
PCBA | SV102566400DA00N0100 |
Schnittstelle Pin-Funktion
CON1 definition
Pin | Symbol | Funktion | Remark |
---|---|---|---|
1 | +5V | Power supply 5V input | Input |
2 | DGND | Reserved | Output |
3 | GND | Power supply GND input | Input |
4 | D- | Reserved | I/O |
5 | CAN High | CAN bus D+ | I/O |
6 | D+ | Reserved | I/O |
7 | CAN Low | CAN bus D- | I/O |
8 | +5V | Reserved | Output |
9 | DGND | Reserved | Output |
10 | NC | Reserved | |
11 | DGND | Reserved | Output |
12 | NC | Reserved | |
13 | NC | Reserved | |
14 | NC | Reserved | |
15 | NC | Reserved | |
16 | NC | Reserved |
CON2 definition
Pin | Symbol | Funktion | Remark |
---|---|---|---|
1 | NC | Reserved | |
2 | VDD3V | Input | |
3 | NC | Reserved | |
4 | TAG_SWCLK | ||
5 | NC | Reserved | |
6 | GND | ||
7 | NC | Reserved | |
8 | TAG_SWDI | ||
9 | NC | Reserved | |
10 | NRST | ||
11 | NC | Reserved | |
12 | TAG_SWDO | ||
13 | DGND | ||
14 | DGND | ||
15 | +5V | Input | |
16 | NC | Reserved |
