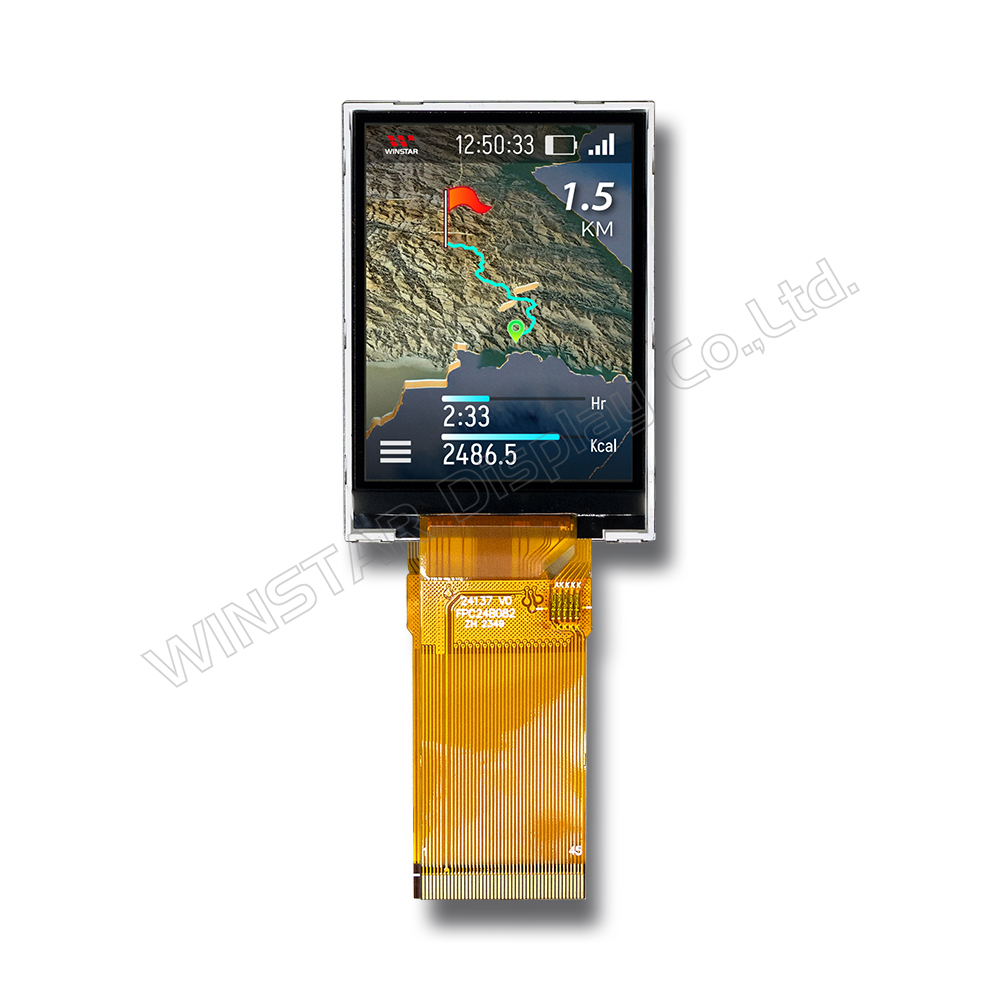

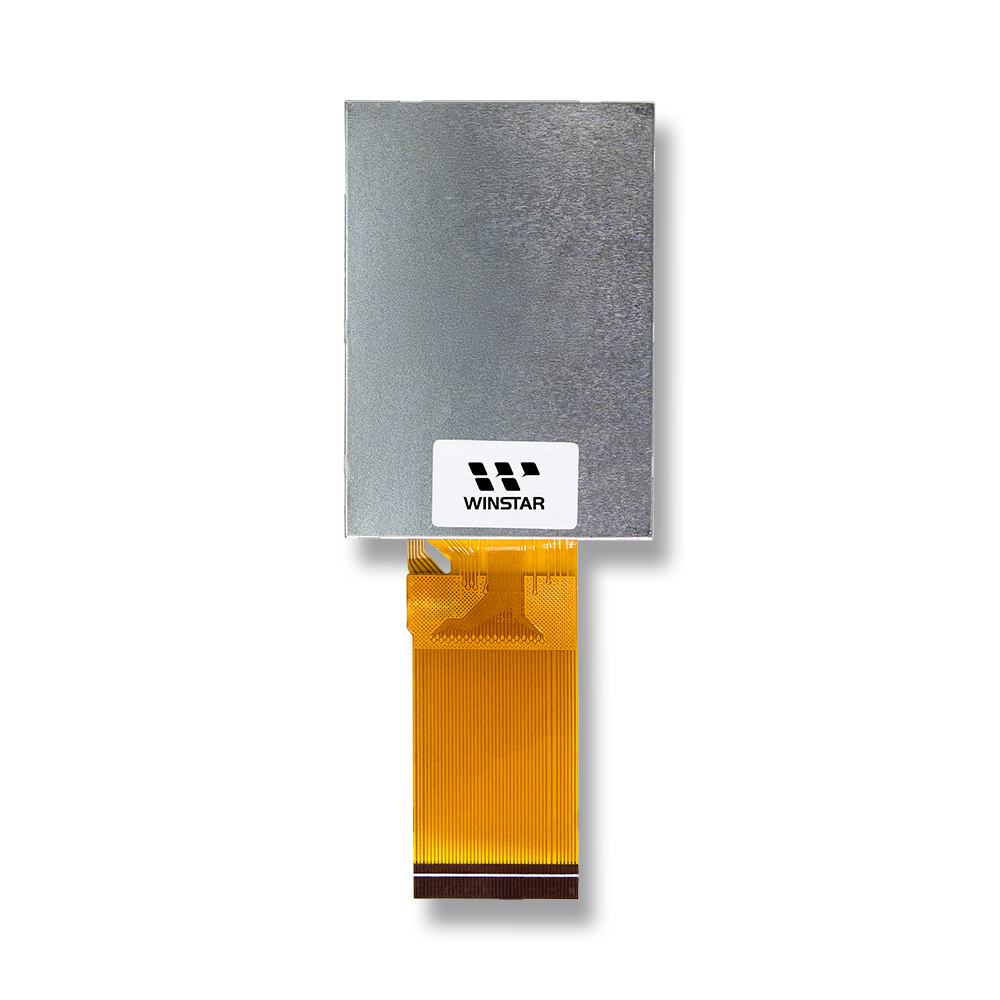

2,4 inç 240x320 Transflektif TFT LCD Ekran

Model No. WFN0240A2T0GADNN000

►Boyut : 2.4 inç
►Çözünürlük : 240 x 320 dot
►Görünüm yönü : 3H
►Ara yüz : MCU/SPI+RGB
►Sürücü Entegresi:ST7789
►Kontrol Kart : Hayır
►Parlaklık(cd/m²): 250
►Delikli Çerçeve: Hayır
►Dokunmatik Ekran: dokunmatik Panel olmadan

Açıklama

WINSTAR WFN0240A2T0GADNN000 modeli, hem iç hem de dış ortamlarda mükemmel görünürlük sağlamak için tasarlanmış 2,4 inç transflektif TFT-LCD modülüdür. 240×320 çözünürlüğü ve ST7789 sürücü IC’si ile bu ekran, kararlı performans ve kolay sistem entegrasyonu sunar. MCU, SPI ve RGB dahil olmak üzere birden fazla arabirimi destekleyerek mühendislere yüksek tasarım esnekliği sağlar. Yansıma önleyici yüzey kaplaması ve -20℃ ile +70℃ arasındaki çalışma sıcaklığı aralığı sayesinde, güvenilir okunabilirlik ve dayanıklılığın gerekli olduğu taşınabilir cihazlar, endüstriyel kontrolörler ve tıbbi ekipmanlar için ideal bir çözümdür.

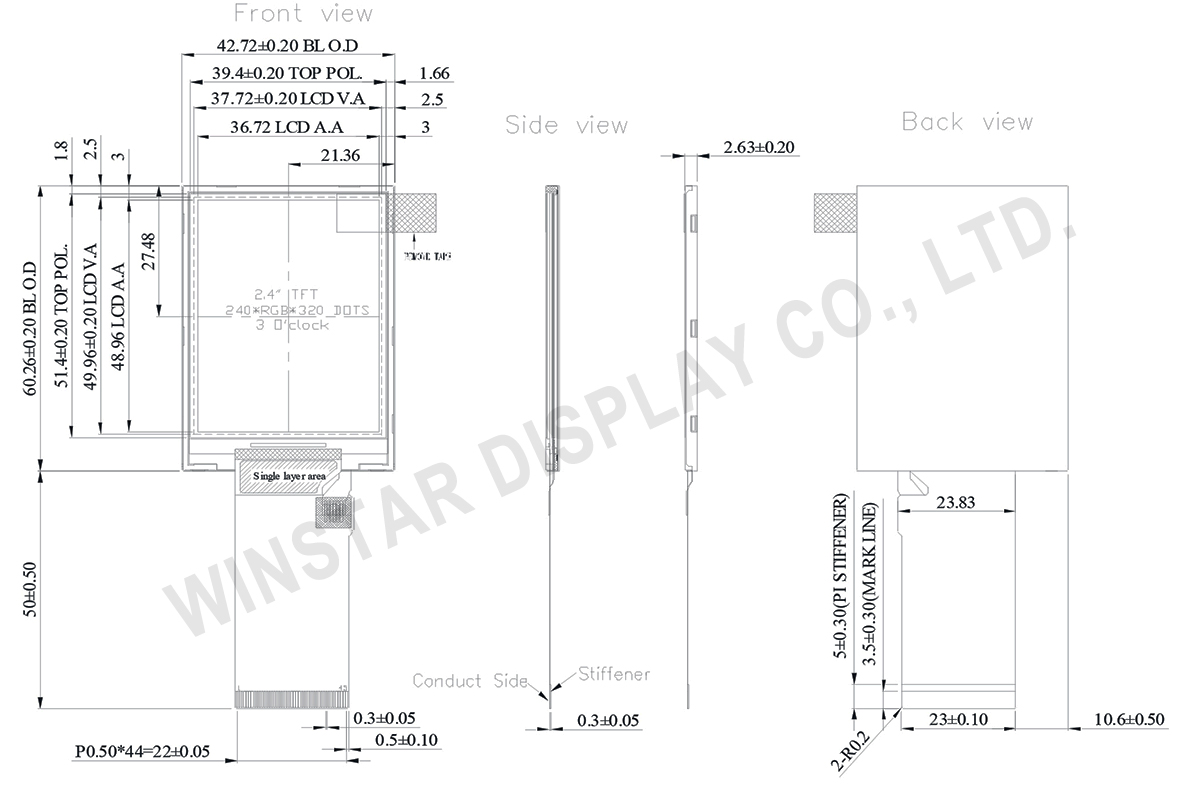

ÇIZIM

2.4-inch 240x320 Transflective TFT LCD Display - WFN0240A2T0GADNN000

AYRINTILAR

Genel Özellikler

Kalem Ölçü Birim
Boyut (Köşegen) 2.4 inç
Nokta Matrisi (Çözünürlük) 240 × RGB × 320(TFT) dot
Modül ölçüleri 42.72 × 60.26 × 2.63 mm
Aktif alan 36.72 × 48.96 mm
Nokta sıklığı 0.153 × 0.153 mm
LCD Tipi TFT, Beyaz, Yansıtıcı
Görünüm yönü 3 O'clock
TFT Arayüz 8/9/16/18Bit MCU
3/4SPI+16/18Bit RGB
3-line/4-line Serial
Backlight Tipi LED, Beyaz
TFT Sürücü Entegresi ST7789 veya eşdeğer
Dokunmatik Panel Dokunmatik Panel olmadan
Yüzey Anti-parlama

Maksimum Değerler

Kalem Sembol Minumum Deger Tipik Deger Maksimum Deger Birim
Çalışma Sıcaklığı TOP -20 +70
Saklama Sıcaklığı TST -30 +80

Elektronik Özellikleri

Çalışma koşulları

Kalem Sembol Minumum Deger Tipik Deger Maksimum Deger Birim
Digital Supply Voltage VCI 2.4 3.3 3.6 V
Digital interface supple Voltage IOVCC 1.65 1.8 3.3 V
Normal mode Current consumption IDD -- 5 10 mA
Level input voltage VIH 0.7 IOVCC   IOVCC V
VIL GND   0.3 IOVCC V
Level output voltage VOH 0.8 IOVCC   IOVCC V
VOL GND   0.2 IOVCC V


LED sürüş koşulları

Kalem Sembol Minumum Deger Tipik Deger Maksimum Deger Birim
LED akımı - - 80 - mA
LED voltajı VLEDA 2.7 3.1 3.3 V
LED ömrü - 50,000 - - Hr

Función interfaz Pin

LCM Pin Tanımı

Pin No Símbolo Función I/O
1 NC No connection --
2 NC No connection --
3 NC No connection --
4 NC No connection --
5 GND Ground. P
6 GND Ground. P
7 VCC Supply voltage(3.3V). I
8 VCC Supply voltage(3.3V). I
9 IOVCC Power Supply for I/O System. I
10 SDO SPI interface output pin.
-The data is output on the falling edge of the SCL signal.
-If not used, let this pin open.
O
11-28 DB17-DB0 18-bit parallel bi-directional data bus for MCU system and RGB i
nterface mode. Fix to GND level when not in use
I/O
29 DIN(SDA) Serial input signal.
The data is latched on the rising edge of the SCL signal. fix this pin at IOVCC or GND when not in use.
I/O
30 PCLK Dot clock signal for RGB interface operation.
Fix this pin at IOVCC or GND when not in use.
I
31 DE Data enable signal for RGB interface operation.
fix this pin at IOVCC or GND when not in use.
I
32 HSYNC Line synchronizing signal for RGB interface operation.
fix this pin at IOVCC or GND when not in use.
I
33 VSYNC Frame synchronizing signal for RGB interface operation.
fix this pin at IOVCC or GND when not in use.
I
34 RD Read enable in 8080 MCU parallel interface.
-If not used, please fix this pin at IOVCC or DGND.
I
35 WR(SPI-RS) -Write enable in MCU parallel interface.
Display data/command selection pin in 4-line serial interface.
Second Data lane in 2 data lane serial interface.
-If not used, please fix this pin at IOVCC or DGND.
I
36 RS(SPI-SCL) -Display data/command selection pin in parallel interface.
-This pin is used to be serial interface clock. RS=’1’: display data or parameter.
RS=’0’: command data.
-If not used, please fix this pin at IOVCC or DGND.
I
37 CS Chip select input pin (“Low” enable).
fix this pin at IOVCC or GND when not in use.
I
38 RESET This signal will reset the device and must be applied to properly
initialize the chip.
I
39 IM0 18-bit parallel bi-directional data bus for MCU system and RGB
interface mode. Fix to GND level when not in use
I
40 IM1
41 IM2
42 NC No connection -
43 LEDA Anode pin of backlight P
44 NC No connection -
45 LEDK Cathode pin OF backlight P
